(12) Install the upper shock rod bushing retainer

washer. Make sure the concave side is facing up.

(13) Install the shock assembly retainer nut. Hold

the shock rod from rotating using special socket
Snap-On A136, or an equivalent, and tighten the
retainer nut using a crow foot wrench (on the end of
a torque wrench and extension) to a torque of 55 N·m
(40 ft. lbs.) (Fig. 64).

(14) Slowly release the tension from the coil spring

by backing off the compressor drive fully. As the ten-
sion is relieved, make sure the upper mounting
bracket, isolator, and coil spring align properly.
Remove the clamp from the lower end of the coil
spring and shock. Push back the spring compressor
upper and lower hooks, then remove the shock
assembly from the spring compressor.

(15) Install shock assembly on the vehicle. Refer to

REMOVAL AND INSTALLATION in this section for
the required procedure.

BALL JOINT SEAL BOOT (FRONT UPPER)

(1) Using a screw driver or other suitable tool, pry

seal boot off of the ball joint assembly (Fig. 72).

(2) Install a NEW ball joint assembly sealing boot

on ball joint assembly. Install sealing boot as far as
possible on ball joint assembly.

CAUTION: Do not use an arbor press to install the
sealing boot on the upper control arm ball joint
assembly. Damage to the sealing boot can occur do
to excessive pressure applied to sealing boot when
being installed.

(3) Position Receiving Cup, Special Tool 6758 over

sealing boot so it is aligned properly with bottom
edge of sealing boot (Fig. 73). Apply pressure BY
HAND to special tool 6758, until sealing boot is
pressed squarely against surface of upper control
arm.

(4) Properly lubricate the upper ball joint assem-

bly using only Mopar Multi-Mileage Lube or an
equivalent.

BALL JOINT SEAL BOOT (LOWER)

CAUTION: The replacement of the lower ball joint
seal boot can only be done in the event that the
seal boot is damaged while performing a service
procedure on the vehicle.

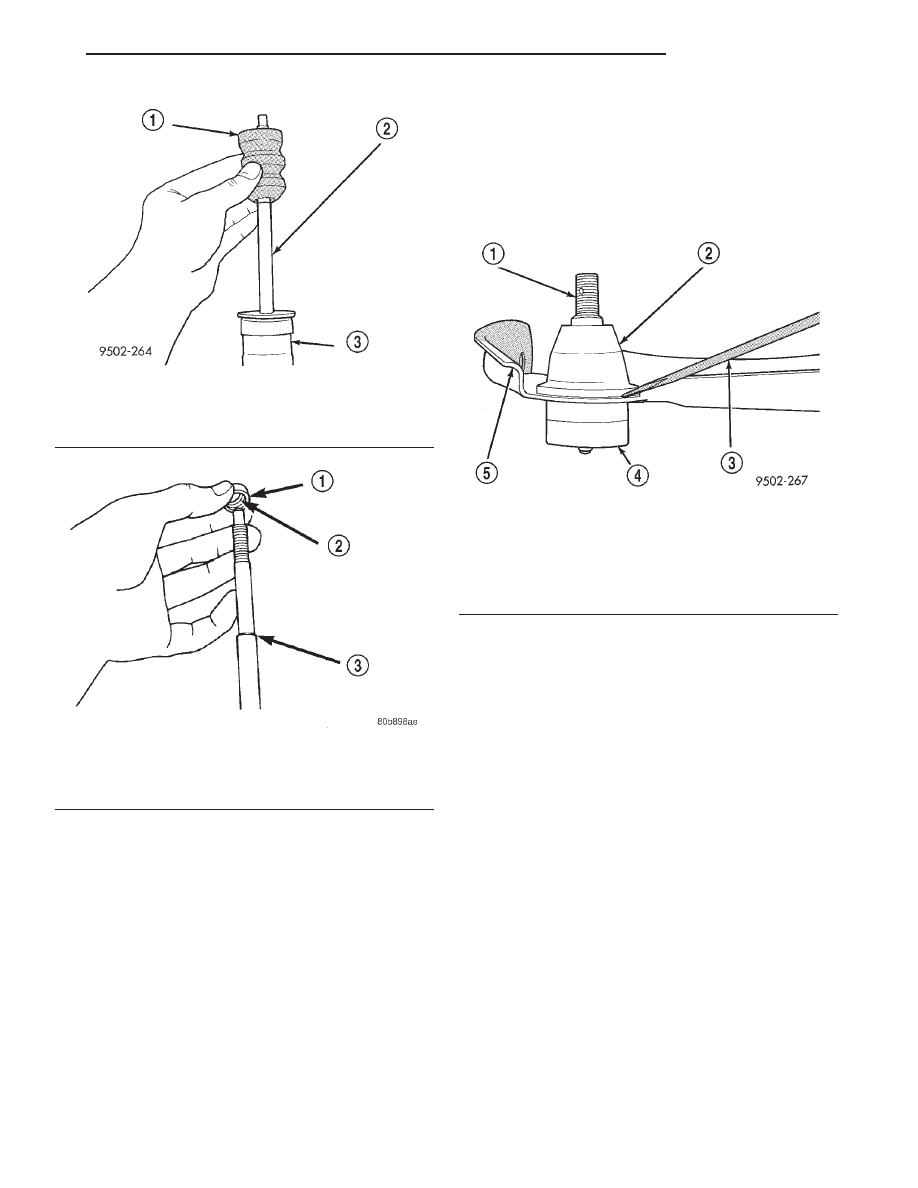

Fig. 70 Jounce Bumper Installation

1 – JOUNCE BUMPER
2 – SHOCK ABSORBER ROD
3 – SHOCK ABSORBER

Fig. 71 Shock Absorber Rod Collar Installation

1 – COLLAR
2 – UNDERCUT
3 – SHOCK ABSORBER ROD STEP

Fig. 72 Seal Boot Removal From Ball Joint

1 – BALL JOINT STUD
2 – BALL JOINT SEAL BOOT
3 – SCREWDRIVER
4 – BALL JOINT
5 – CONTROL ARM

JX

SUSPENSION

2 - 37

DISASSEMBLY AND ASSEMBLY (Continued)

CAUTION: Under no circumstances can a lower ball
joint seal boot be replaced if it is determined that
the vehicle had been driven with the seal boot dam-
aged. If the vehicle has been driven with a damaged
seal boot contamination of the ball joint has
occurred. When contamination of the ball joint has
occurred the lower control arm must be replaced.
This is to ensure excessive wear of the ball joint
does not occur from the contamination present in
the ball joint.

CAUTION: Excessive wear in the ball joint can lead
to a separation of the ball joint from the lower con-
trol arm.

CAUTION: The procedure below must be carefully
followed when replacing the ball joint seal in the
event it is damaged while servicing a vehicle.

CAUTION: The ball joint used in the lower control
arm of this vehicle is a lubricated for life ball joint.
This ball joint does not required any additional
lubrication for the life of the vehicle. Do not alter
the lower control arm or ball joint in an attempt to
lubricate the lower control arm ball joint. If it is
determined that the ball joint is lacking proper lubri-
cation, the lower control arm will need to be
replaced.

DISASSEMBLE

(1) Remove lower control arm assembly from vehi-

cle. See Lower Control Arm Removal in this section

of the service manual for the required removal proce-
dure.

(2) Wrap a shop towel around the ball joint and

seal boot. This is to prevent dirt and cleaning solvent
to enter ball joint when cleaning area around ball
joint.

(3) Using ONLY a solvent such as Mopar Foamy

Engine Degreaser or an equivalent, thoroughly clean
lower control arm in area around ball joint and seal.
Then using a shop towel saturated with the engine
degreaser, carefully wipe off the ball joint seal boot.

(4) Using 2 screwdrivers (Fig. 74) remove the ball

joint seal retaining ring from the bottom of the ball
joint seal.

(5) Remove ball joint seal from ball joint.

ASSEMBLE

CAUTION: When replacing ball joint seal, do not
use any other type of grease to lubricate ball joint
other than the lubricant provided in the Mopar Ball
Joint Seal service kit.

(1) Apply grease from the ball joint seal kit, to the

specified areas of the ball joint stud and seal (Fig.
75). Be sure no grease is present on the seal boot
installation section of the seal boot or lower control
arm (Fig. 75).

(2) Slide ball joint seal boot with upper seal ring

installed, (Fig. 75) down tapered section of ball joint
stud (Fig. 75). Seal boot is to be installed on stud of

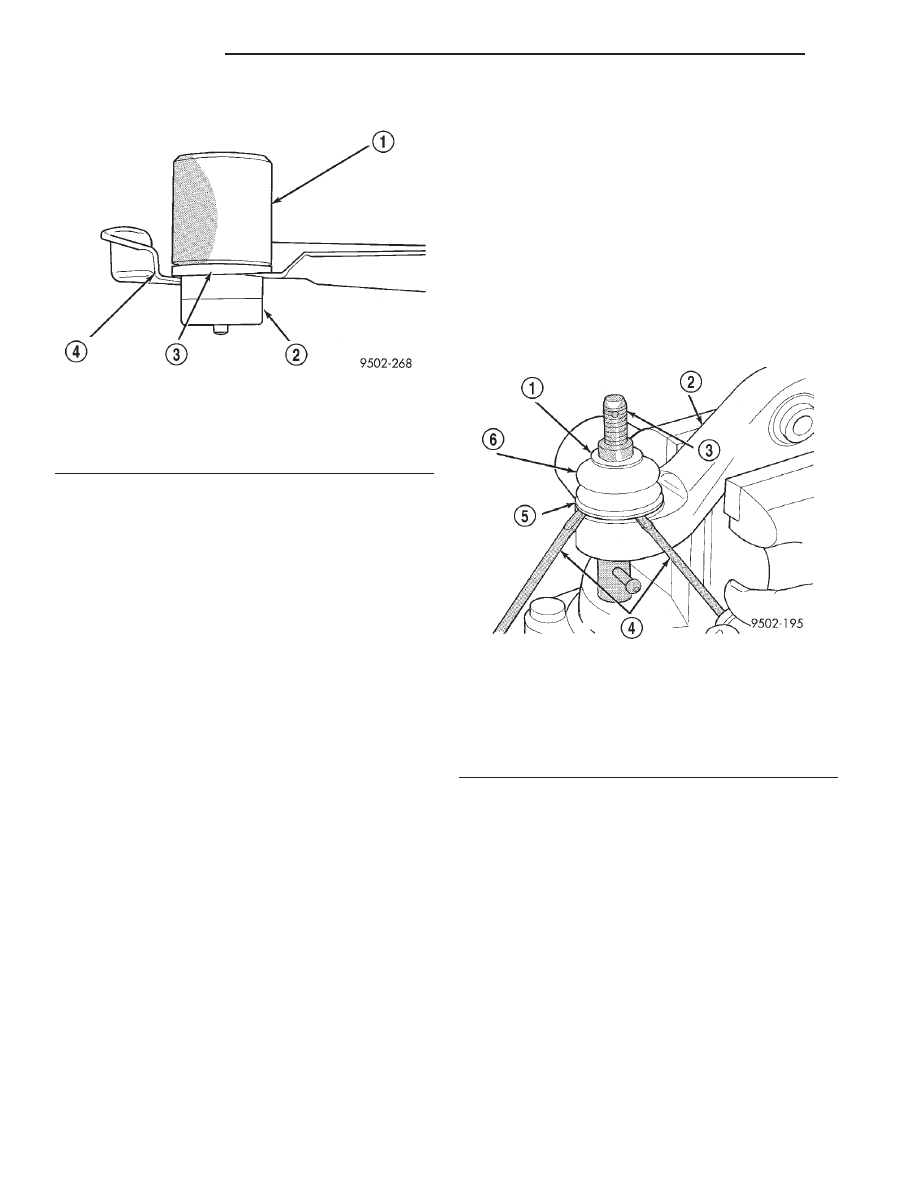

Fig. 73 Seal Boot Installation On Ball Joint

1 – SPECIAL TOOL 6758
2 – BALL JOINT
3 – SEAL BOOT
4 – CONTROL ARM

Fig. 74 Removing Ball Joint Seal Retaining Ring

1 – UPPER SEALING RING
2 – LOWER CONTROL ARM
3 – BALL JOINT
4 – SCREWDRIVERS
5 – BALL JOINT SEAL RETAINING RING
6 – BALL JOINT SEAL

2 - 38

SUSPENSION

JX

DISASSEMBLY AND ASSEMBLY (Continued)

ball joint until seal boot is sitting on seal groove in
lower control arm.

(3) Carefully position ball joint seal boot in seal

retaining groove on lower control arm. After install-
ing seal boot in retaining groove, carefully bleed air
out of sealing boot without getting grease pushed
into seal boot retaining groove in lower control arm.

(4) Place Retaining Ring Installer, Special Tool,

6875-1 over ball joint seal boot (Fig. 76). Using
adjusting knob, adjust tool so bottom edge of tool is
even with top of retaining ring groove in seal boot
(Fig. 76).

(5) Place seal boot retaining ring on Installer, Spe-

cial Tool, 6875- 1 (Fig. 77). Then place expandable
collar from Installer, Special Tool, 6875 over tapered
cone of the special tool (Fig. 77).

(6) Using the expandable collar of Installer, Spe-

cial Tool, 6875 (Fig. 78) push the seal boot retaining
ring down the cone of Installer, Special Tool, 6875.

(7) Continue

pushing

retaining

ring

down

Installer, Special Tool, 6875, until it is installed in
the retaining ring groove of the seal boot (Fig. 79)

(8) Remove Installer, Special Tool, 6875 from the

ball joint seal boot. When removing tool from seal
boot be careful not to damage the seal boot
with the tool.

(9) Check retaining ring installation on seal boot

to ensure it is fully seated in seal boot groove and
the ends are not twisted (Fig. 80). Also, make sure
upper sealing ring is on seal boot and correctly

installed (Fig. 80). Check seal boot for damage before
installing back on car.

(10) Install lower control arm assembly back on

vehicle. See Lower Control Arm Installation in this
section of the service manual for the required instal-
lation procedure.

LOWER CONTROL ARM FRONT ISOLATOR
BUSHING

To perform removal and replacement of the lower

control arm isolator bushings, the lower control arm
must be removed from the vehicle.

DISASSEMBLY

(1) Remove lower control arm assembly from vehi-

cle. See Lower Control Arm Removal in this section
of the service manual for the required removal proce-
dure.

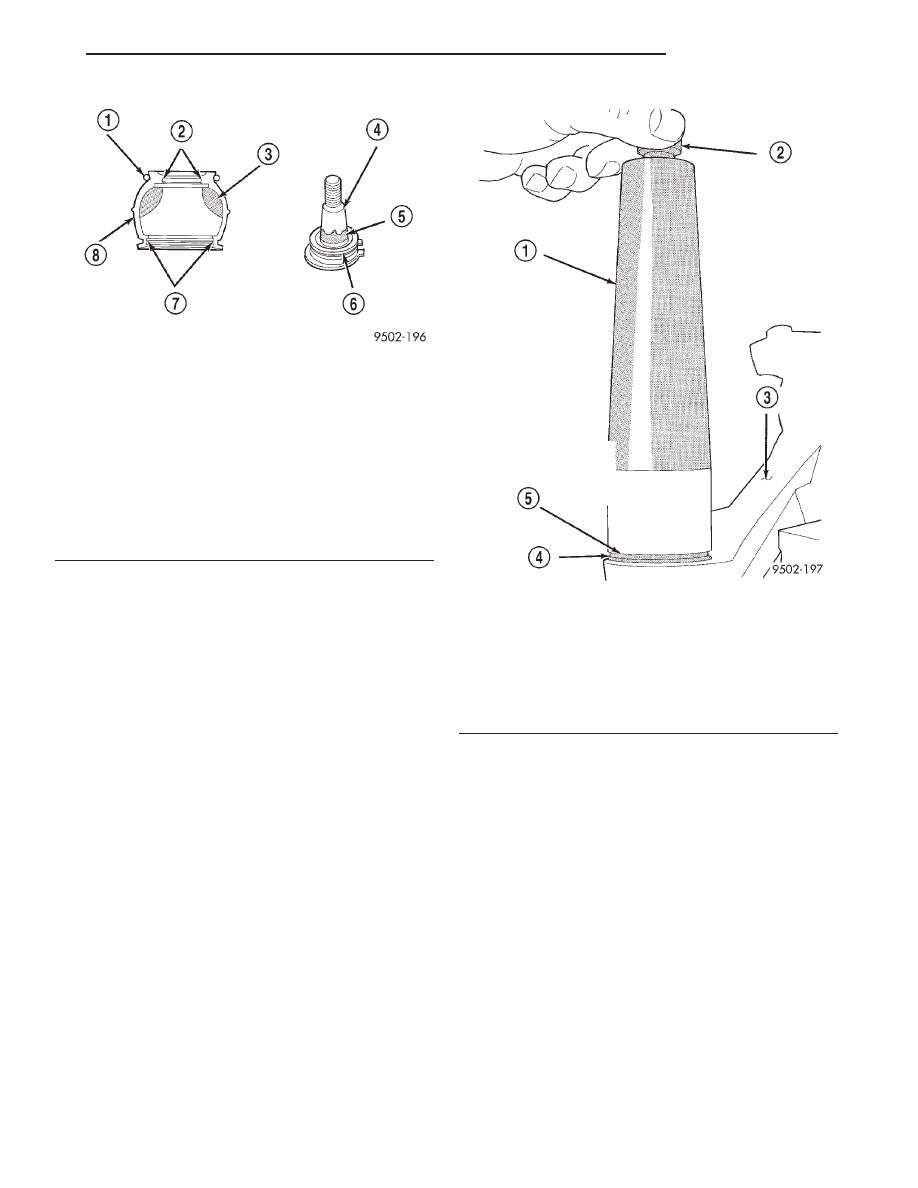

Fig. 75 Grease Correctly Applied To Ball Joint Stud

And Seal Boot

1 – UPPER SEALING RING
2 – LIP
3 – GREASE
4 – BALL JOINT STUD TAPERED SECTION
5 – GREASE
6 – BOOT INSTALLATION SECTION

Wipe off the grease.

7 – BOOT INSTALLATION SECTION

Wipe off the grease.

8 – BALL JOINT SEAL BOOT

Fig. 76 Correctly Installed Ball Joint Seal Retaining

Ring Tool

1 – SPECIAL TOOL 6875-1
2 – ADJUSTING KNOB
3 – LOWER CONTROL ARM
4 – SEAL BOOT RETAINING RING GROOVE
5 – BOTTOM EDGE OF TOOL MUST BE EVEN WITH TOP OF

RETAINING RING GROOVE IN SEAL BOOT AS SHOWN

JX

SUSPENSION

2 - 39

DISASSEMBLY AND ASSEMBLY (Continued)

(2) Install Bushing Remover, Special Tool 6602-5

and Bushing Receiver, Special Tool MB-990799 on
Special Tool C-4212-F.

(3) Install lower control arm on Special Tools

assembled for removal of the front isolator bushing.
Be sure Special Tool MB-990799 is square on lower
control arm and Special Tool 6602-5 is positioned cor-
rectly on isolator bushing (Fig. 81).

(4) Tighten screw on Remover/Installer Special

Tool C-4212-F to press front bushing out of lower
control arm.

ASSEMBLY

(1) Mount Bushing Installer, Special Tool 6876 on

screw

portion

of

Remover/Installer

Special

Tool

C-4212-F (Fig. 82).

(2) Start front bushing into lower control arm by

hand, making sure it is square with its mount-
ing hole in the lower control arm. Bushing is to
be installed in lower control arm from the machined
surface side of lower control arm bushing hole.

(3) Install lower control arm on Special Tools

assembled for installation of front isolator bushing

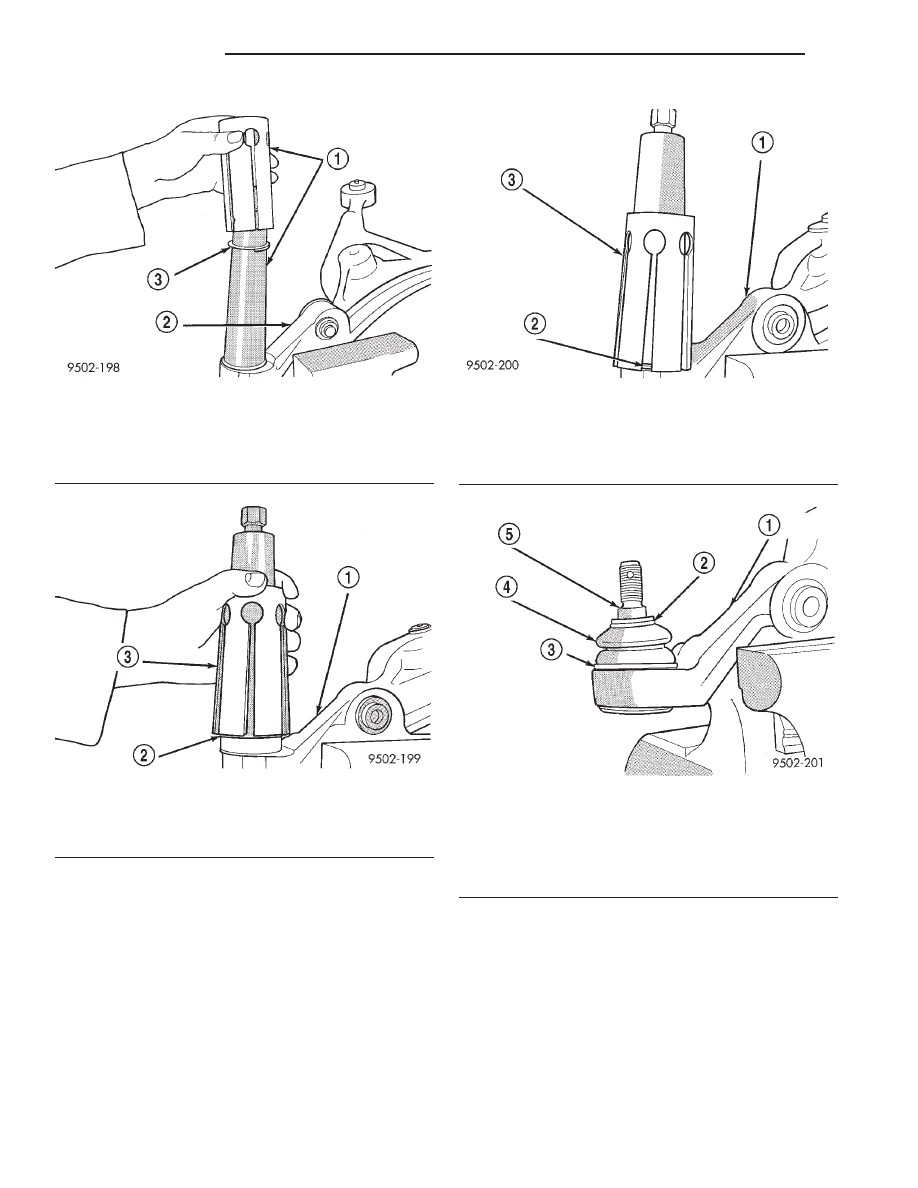

Fig. 77 Retaining Ring And Expandable Collar

Installed On Tool

1 – SPECIAL TOOL 6875
2 – LOWER CONTROL ARM
3 – SEAL BOOT RETAINING RING

Fig. 78 Installing Seal Boot Retaining Ring

1 – LOWER CONTROL ARM
2 – RETAINING RING
3 – SPECIAL TOOL 6875

Fig. 79 Retaining Ring Installed In Ball Joint Seal

Boot

1 – LOWER CONTROL ARM
2 – SEAL BOOT RETAINING RING
3 – SPECIAL TOOL 6875

Fig. 80 Properly Installed Ball Joint Seal Boot

1 – LOWER CONTROL ARM
2 – UPPER SEALING RING
3 – SEAL BOOT RETAINING RING
4 – SEAL BOOT
5 – BALL JOINT STUD

2 - 40

SUSPENSION

JX

DISASSEMBLY AND ASSEMBLY (Continued)
