ENGINE HYDRO-MOUNT INSULATORS

Engine hydro-mounts may show surface cracks this

will not effect performance and mount should not be
replaced. Only replace the engine hydro-mounts
when leaking fluid:

• Drive shaft distress: Refer to Driveshafts in Sus-

pension, Group 2.

• Any front end structural damage (after repair).

• Insulator replacement.

TIMING BELT INSPECTION—IN VEHICLE

(1) Remove the accessory drive belts. Refer to

Group 7, Cooling System for procedure.

(2) Remove timing belt covers. Refer to procedure

in this section.

(3) Inspect both sides of the timing belt. Replace

belt if any of the following conditions exist (Fig. 120):

(a) Hardening of back rubber back side is glossy

without resilience and leaves no indent when
pressed with fingernail.

(b) Cracks on rubber back.
(c) Cracks or peeling of canvas.
(d) Cracks on rib root.
(e) Cracks on belt sides.
(f) Missing teeth.
(g) Abnormal wear of belt sides. The sides are

normal if they are sharp as if cut by a knife.

(h) Vehicle mileage at component maintenance

requirement. Refer to Group 0, Lubrication and
Maintenance.
(4) If none of the above conditions are seen on the

belt, the belt cover can be installed.

NOTE: If belt requires replacing, ensure the proper
length belt is used.

SPECIFICATIONS

3.5L ENGINE

CYLINDER BLOCK

Cylinder Bore Diameter . . 96.0 mm

6 0.0076 mm

(3.780 in.

6 0.0003 in.)

Out of Round (Max) . . . . . . . 0.076 mm (0.003 in.)
Taper (Max) . . . . . . . . . . . . . 0.051 mm (0.002 in.)

PISTONS

Type Material . . . . . . . . . . . . . . . . . . . Aluminum

(Full Floating Piston Pin)

Clearance at Size Location . . . . . . . . –0.007mm to

+0.047 mm (–0.0003 in. to +0.0018 in.)

PISTON WEIGHT

A Size . . . . . 438 to 443 grams (15.45 to 15.62 oz.)
B Size . . . . . 433 to 438 grams (15.27 to 15.45 oz.)

PISTON RING GROOVE DIAMETER

No. 1 . . . . . . . . 87.4 – 87.6 mm (3.441 – 3.449 in.)
No. 2 . . . . . . . 86.3 – 86.5 mm (3.397 – 3.4055 in.)
No. 3 . . . . . . . . 85.8 – 86.0 mm (3.378 – 3.385 in.)

CYLINDER BORE AND PISTON SPECIFICATION CHART

ENGINE

STANDARD

CYLINDER BORE

MAXIMUM

OUT-OF-ROUND

MAXIMUM TAPER

STANDARD

PISTON SIZE

3.5L

96.0 mm (3.780 in.)

0.076 mm

(0.003 in.)

0.051 mm

(0.002 in.)

95.980

6

0.019mm

(3.7788

6

0.0008 in.)

Piston to Bore Clearance: -0.007 to +0.047 mm (-0.0003 to 0.0018 in.) Measurement taken at Piston Size

location.

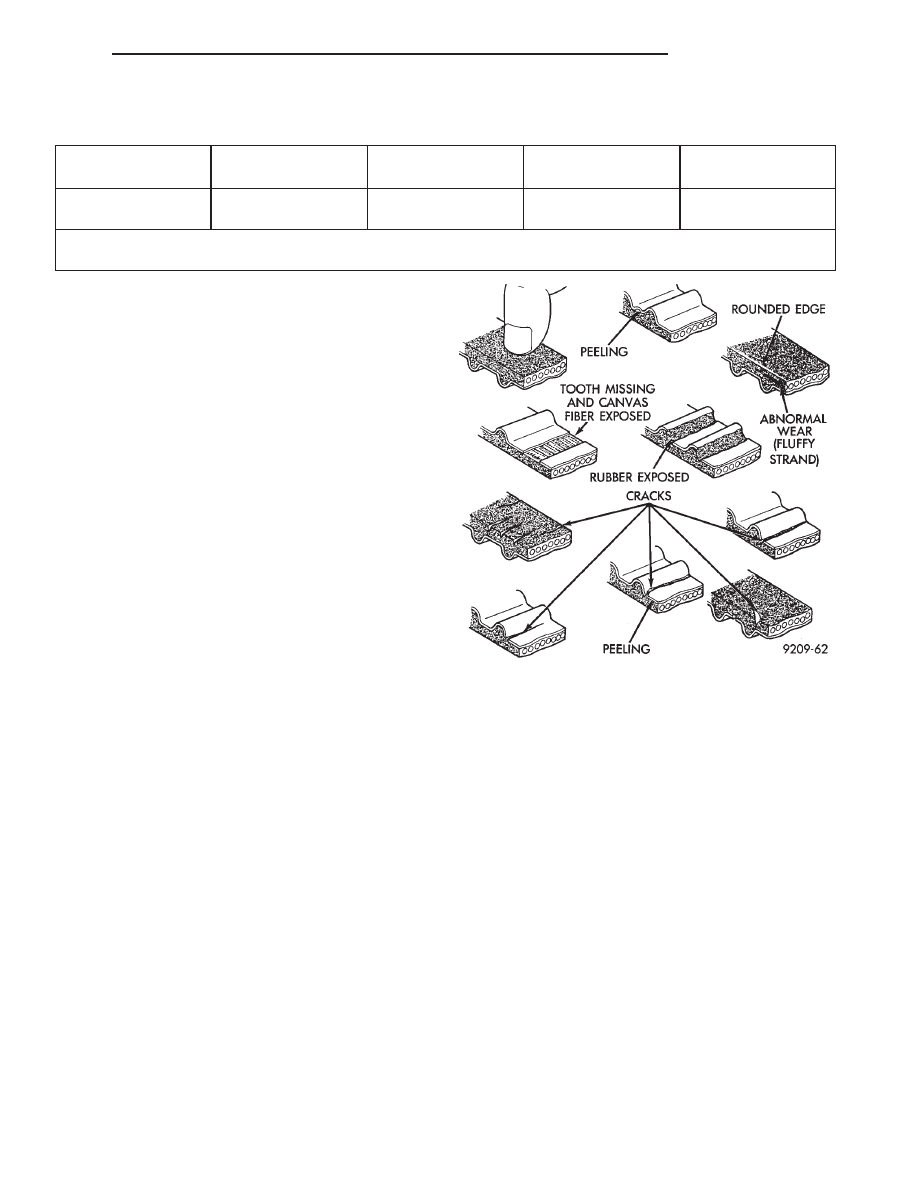

Fig. 120 Timing Belt Inspection

300M

3.5L ENGINE

9 - 59

CLEANING AND INSPECTION (Continued)

PISTON PINS

Type . . . . . . . . . . . . . . . . . . . . . . . . . Full Floating
Clearance In Piston . . . . . . . 0.0076 – 0.0183 mm

(0.0003 – 0.0008 in)

Clearance In rod . . . . . . . . . . . . 0.007 – 0.018 mm

(0.0003 – 0.007 in.)

Diameter . . . . . . . . . . . . . . . . 23.997 – 24.000 mm

(0.9448 – 0.9449 in.)

PISTON RINGS

Ring Gap Top

Compression Ring . . . . . . . . . . . . 0.20 – 0.36 mm

(0.008 – 0.014 in.)

Ring Gap 2nd

Compression Ring . . . . . . . . . . . . 0.23 – 0.50 mm

(0.0091 – 0.0197 in.)

Ring Gap Oil Control

(Steel Rails) . . . . . . . . . . . . . . . . . 0.25 – 0.76 mm

(0.010 – 0.030 in.)

RING GROOVE CLEARANCE

Top and Second

Compression Ring . . . . . . . . . . 0.035 – 0.085 mm

(0.0014 – 0.0034 in.)

Oil Ring (Steel Rails) . . . . . . . . 0.038 – 0.184 mm

(0.0015 – 0.0073 in.)

RING WIDTH

Top Compression Ring . . . . . . . . . 1.17 – 1.19 mm

(0.0461 – 0.0469 in.)

2nd Compression Ring . . . . . . . . . 1.47 – 1.49 mm

(0.058 – 0.059 in.)

Oil Ring (Steel Rails) . . . . . . . . 0.445 – 0.470 mm

(0.0176 – 0.0186 in.)

CONNECTING RODS

Bearing Clearance . . . . . . . . . . 0.019 – 0.087 mm

(0.0007 – 0.0034 in.)

Piston Pin Bore

Diameter . . . . . . . . . . . . . 24.0076 – 24.0153 mm

(0.9452 – 0.9455 in.)

Side Clearance (Max.) . . . . . 0.40 mm (0.0157 in.)
Total Weight (Less Bearing) . . . . . . . . . 647 grams

(22.8223 oz.)

CRANKSHAFT MAIN BEARING JOURNALS

Diameter . . . . . . . . . . . . . . . . 63.987 – 64.013 mm

(2.519 to 2.520 in.)

Main Bearing Diametrical

Clearance No. 1 – 4 . . . . . . . . . 0.011 – 0.077 mm

(0.0007 – 0.0030 in.)

Max. Allowable . . . . . . . . . . 0.087 mm (0.0034 in.)
Out of Round (Max.) . . . . . 0.003 mm (0.00012 in.)
Taper (Max.) . . . . . . . . . . 0.0057 mm (0.00025 in.)
End Play . . . . . 0.10 – 0.30 mm (0.004 – 0.012 in.)
Max. Allowable . . . . . . . . . . . . 0.43 mm (0.017 in.)

CONNECTING ROD JOURNALS

Diameter . . . . . . . . . . . . . . . . 57.979 – 58.005 mm

(2.283 – 2.284 in.)

Bearing Diametrical

Clearance . . . . . . . . . . . . . . . . . 0.019 – 0.087 mm

(0.00075 – 0.0034 in.)

Out Of Round (Max.) . . . . . 0.003 mm (0.0001 in.)

CAMSHAFT

Bore Diameter No. 1 – 4 . . . . 43.038 – 43.059 mm

(1.6944 – 1.6952 in.)

Bearing Journal Diameter

No. 1 – 4 . . . . . . . . . . . . . . . 42.939 – 42.960 mm

(1.6905 – 1.6913 in.)

Diametrical Clearance (New) . . . 0.078 – 0.12 mm

(0.003 – 0.0047 in.)

Max. Allowable . . . . . . . . . . . 0.15 mm (0.0059 in.)
End Play . . . . . 0.11 – 0.35 mm (0.004 – 0.014 in.)

VALVE TIMING INTAKE VALVE

Opens (ATDC) . . . . . . . . . . . . . . . . . . . . . . . . . . 2°
Closes (ABDC) . . . . . . . . . . . . . . . . . . . . . . . . . 64°
Duration . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242°

VALVE TIMING EXHAUST VALVE

Opens (BBDC) . . . . . . . . . . . . . . . . . . . . . . . . . 58°
Closes (ATDC) . . . . . . . . . . . . . . . . . . . . . . . . . 14°
Duration . . . . . . . . . . . . . . . . . . . . . . . . . . . . 252°
Valve Overlap . . . . . . . . . . . . . . . . . . . . . . . . . 12°

CYLINDER HEAD

Gasket Thickness (Compressed) . . . . . . . 1.78 mm

(0.070 in.)

Valve Seat Angle . . . . . . . . . . . . . . . . 45 – 45 1/2°
Valve Seat Runout (Max) . . . 0.051 mm (0.002 in.)
Intake Valve Seat Width . . . . . . . 0.75 – 1.25 mm

(0.0295 – 0.0492 in.)

Exhaust Valve Seat Width . . . . . . 1.25 – 1.75 mm

(0.0492 – 0.0689 in.)

Guide Bore Diameter (Std.) . . . . 6.975 – 7.00 mm

(0.2746 – 0.2756 in.)

Valve Guide Height* . . . . . . . . . . . 9.5 – 10.5 mm

(0.3740 – 0.4134 in.)

*Measured from cylinder head surface.
VALVES

Face Angle . . . . . . . . . . . . . . . . . . . . . 44 1/2 – 45°
Head Diameter Intake . . . . . . . 36.37 – 36.63 mm

(1.4319 – 1.4421 in.)

Head Diameter Exhaust . . . . . . 28.87 – 29.13 mm

(1.1366 – 1.1469 in.)

Length Intake (Overall) . . . . 114.41 – 114.99 mm

(4.5043 – 4.5272)

Length Exhaust (Overall) . . . 125.67 – 126.25 mm

(4.9476 – 4.9705 in.)

Stem Diameter Intake . . . . . . . 6.935 – 6.953 mm

(0.2730 – 0.2737 in.)

Stem Diameter Exhaust . . . . . . 6.906 – 6.924 mm

(0.2719 – 0.2726 in.)

9 - 60

3.5L ENGINE

300M

SPECIFICATIONS (Continued)

Stem-to-Guide Clearance

Intake (New) . . . . . . . . . . . . . . . 0.022 – 0.065 in.

(0.0009 – 0.00256 in.)

Stem-to-Guide Clearance

Exhaust (New) . . . . . . . . . . . . . 0.051 – 0.094 mm

(0.002 - 0.0037 in.)

Max. Allowable (Rocking Method)

Intake . . . . . . . . . . . . . . . . . 0.29 mm (0.0114 in.)

Max. Allowable (Rocking Method)

Exhaust . . . . . . . . . . . . . . . 0.370 mm (0.0146 in.)

Valve Lift (Zero Lash) Intake . . . . . . . . . 8.55 mm

(0.3367 in.)

Valve Lift (Zero Lash) Exhaust . . . . . . . . 6.53 mm

(0.2571 in.)

Valve Stem Tip Height

Intake . . . . . . . . . . . . . . . . . 42.366 – 43.655 mm

(1.6680 – 1.7187 in.)

Valve Stem Tip Height

Exhaust . . . . . . . . . . . . . . . . 44.705 – 45.986 mm

(1.760 – 1.8105 in.)

VALVE SPRING

Free Length (Approx.) Intake . . . . . . . 43.675 mm

(1.7195 in.)

Free Length (Approx.) Exhaust . . . . . . 44.319 mm

(1.7448 in.)

Spring Force (Valve Closed)

Intake . . . . . . . . . . . . . . . 309 – 358 N @ 38.0 mm

(69.5 – 80.5 lbs. @ 1.4961 in.)

Spring Force (Valve Closed)

Exhaust . . . . . . . . . . . . . 249 – 285 N @ 38.0 mm

(56.0 – 64.0 lbs. @ 1.4961 in.)

Spring Force (Valve Open)

Intake . . . . . . . . . . . . . . 836 – 907 N @ 29.85mm

(188.0 – 204 lbs. @ 1.1594 in.)

Spring Force (Valve Open)

Exhaust . . . . . . . . . . . . 552 – 605 N @ 31.47 mm

(124 – 136 lbs. @ 1.239 in.)

Number of Coils Intake . . . . . . . . . . . . . . . . . 6.86
Number of Coils Exhaust . . . . . . . . . . . . . . . . 7.66
Color of Spring (Top of Coils) . . . . . . . . . . . . . . . .
Intake (Right Hand Coil Direction) . . . . . . Orange
Exhaust (Left Hand Coil Direction) . . . . . . Green
Wire Diameter Intake . . . . . . . . . 4.29 – 4.34 mm

(0.1689 – 0.1709 in.)

Wire Diameter Exhaust . . . . . . . . 4.16 – 4.22 mm

(0.1638 – 0.1661 in.)

Installed Height (Spring Seat to Bottom of Retainer)

Intake and Exhaust . . . . . . . 38.0 mm (1.4961 in.)

OIL PUMP

Clearance Over Rotors (Max.) . . . . . . . . 0.077 mm

(0.003 in.)

Cover Out-of-Flat (Max.) . . . 0.025 mm (0.001 in.)

Inner and Outer Rotor

Thickness (Min.) . . . . . . . . . . . . . . . . . 14.299 mm

(0.563 in.)

Outer Rotor Clearance (Max.) . . . . . . . . . 0.19 mm

(0.007 in.)

Diameter (Min.) . . . . . . . . . 79.997 mm (3.149 in.)
Tip Clearance Between Rotors (Max.) . . . 0.02 mm

(0.0007 in.)

OIL PRESSURE

At Curb Idle Speed * . . . . . . . . . 34.47 kPa (5 psi)
At 3000 rpm . . . . . 170 – 724 kPa (25 – 105 psi) *

*CAUTION: If pressure is zero at curb idle, DO NOT

run engine at 3000 rpm.

TORQUE CHART

DESCRIPTION

TORQUE

A/C Compressor Bracket to Engine Block

Bolts . . . . . . . . . . . . . . . . . . . . 54 N·m (40 ft. lbs.)

A/C Compressor to Bracket

Bolts . . . . . . . . . . . . . . . . . . . 28 N·m (250 in. lbs.)

Camshaft Sprocket Bolt

Right Side . . . . 102 N·m (75 ft. lbs.) plus 1/4 turn
Left Side . . . . . 115 N·m (85 ft. lbs.) Plus 1/4 turn

Camshaft Thrust Plate (Camshaft Cover)

Bolts . . . . . . . . . . . . . . . . . . . 28 N·m (250 in. lbs.)

Connecting Rod Cap

Nuts . . . . . . . . . 54 N·m (40 ft. lbs.) Plus 1/4 turn

Crankshaft Main Bearing Cap

Inside Main Cap Bolts . . . . . . 20 N·m (15 ft. lbs.)

+ 1/4 turn

Outside Main (Windage Tray) Bolts . . . . . 27 N·m

(20 ft. lbs.) + 1/4 turn

Tie (Horizontal) Bolts . . . . . . 28 N·m (250 in. lbs.)

Crankshaft Damper

Bolt . . . . . . . . . . . . . . . . . . . . . 95 N·m (70 ft. lbs.)

Cylinder Head Bolts

Step 1 . . . . . . . . . . . . . . . . . . . 61 N·m (45 ft. lbs.)
Step 2 . . . . . . . . . . . . . . . . . . . 88 N·m (65 ft. lbs.)
Step 3 . . . . . . . . . . . . . . . . . . . 88 N·m (65 ft. lbs.)
Step 4 . . Plus 1/4 turn—Do not use torque wrench

Cylinder Head Cover

Bolts . . . . . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)

Exhaust Manifold to Cylinder Head

Bolts . . . . . . . . . . . . . . . . . . . 23 N·m 200 in. lbs.)

Exhaust Manifold Heat Shield

Bolts . . . . . . . . . . . . . . . . . . . . 12 N·m 105 in. lbs.

Engine Mount Bracket to Block

Bolts . . . . . . . . . . . . . . . . . . . . 61 N·m (45 ft. lbs.)

Engine Mount Isolator

Nuts . . . . . . . . . . . . . . . . . . . . 61 N·m (45 ft. lbs.)

300M

3.5L ENGINE

9 - 61

SPECIFICATIONS (Continued)

DESCRIPTION

TORQUE

Generator Bracket

Bolts . . . . . . . . . . . . . . . . . . . . 54 N·m (40 ft. lbs.)

Intake Manifold

Bolts—M8 . . . . . . . . . . . . . . . 28 N·m (250 in. lbs.)
Bolts—M6 . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)

Oil Pan

Bolts—M6 . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)
Bolts—M8 . . . . . . . . . . . . . . . 28 N·m (250 in. lbs.)

Oil Pan Drain

Plug . . . . . . . . . . . . . . . . . . . . 35 N·m (25 ft. lbs.)
Oil Filter . . . . . . . . . . . . . . . . . 20 N·m (15 ft. lbs.)

Oil Pump to Block

Bolts . . . . . . . . . . . . . . . . . . . 28 N·m (250 in. lbs.)

Oil Pump Cover

Bolts . . . . . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)

Oil Pump Pick Up Tube

Bolt . . . . . . . . . . . . . . . . . . . 28 N·m (250 in. lbs.)

PCV Valve

Valve . . . . . . . . . . . . . . . . . . . . 7 N·m (60 in. lbs.)

Rear Crankshaft Seal Retainer

Bolts . . . . . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)

Rocker Shaft Pedestal Retaining

Bolts . . . . . . . . . . . . . . . . . . . 31 N·m (275 in. lbs.)

Spark Plugs

Spark Plugs . . . . . . . . . . . . . . 28 N·m (20 ft. lbs.)

Structural Collar
(Refer

to

procedure

for

torque

sequence

and

specification.)

Thermostat Housing/Water Inlet Connector

Bolts . . . . . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)

Throttle Body

Bolts . . . . . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)

Timing Belt Tensioner

Bolts . . . . . . . . . . . . . . . . . . . 28 N·m (250 in. lbs.)

Timing Belt Tensioner Pulley Assembly

Bolt . . . . . . . . . . . . . . . . . . . . . 61 N·m (45 ft. lbs.)

Timing Belt Cover Bolts

M6 . . . . . . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)
M8 . . . . . . . . . . . . . . . . . . . . 28 N·m (250 in. lbs.)
M10 . . . . . . . . . . . . . . . . . . . . . 54 N·m (40 ft. lbs.)

Water Pump to Timing Belt Cover

Bolts . . . . . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)

Water Outlet Housing Bleed

Screw . . . . . . . . . . . . . . . . . . . . 8 N·m (70 in. lbs.)

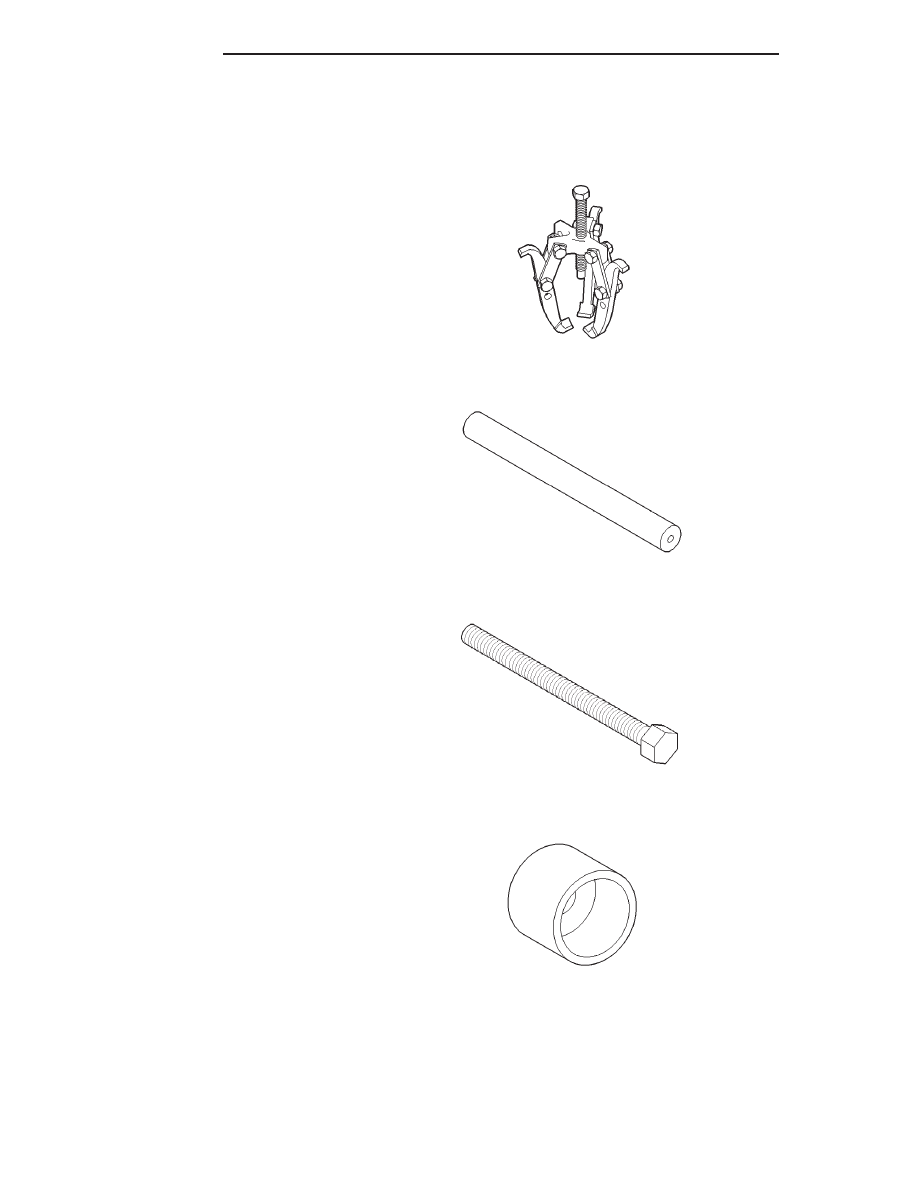

SPECIAL TOOLS

3.5L ENGINE

Puller Damper 1023

Crankshaft Damper Remover Insert C-4685-C2

Crankshaft Damper Installer Bolt C-4685-C1

Crankshaft Damper Installer 6792-1

9 - 62

3.5L ENGINE

300M

SPECIFICATIONS (Continued)
