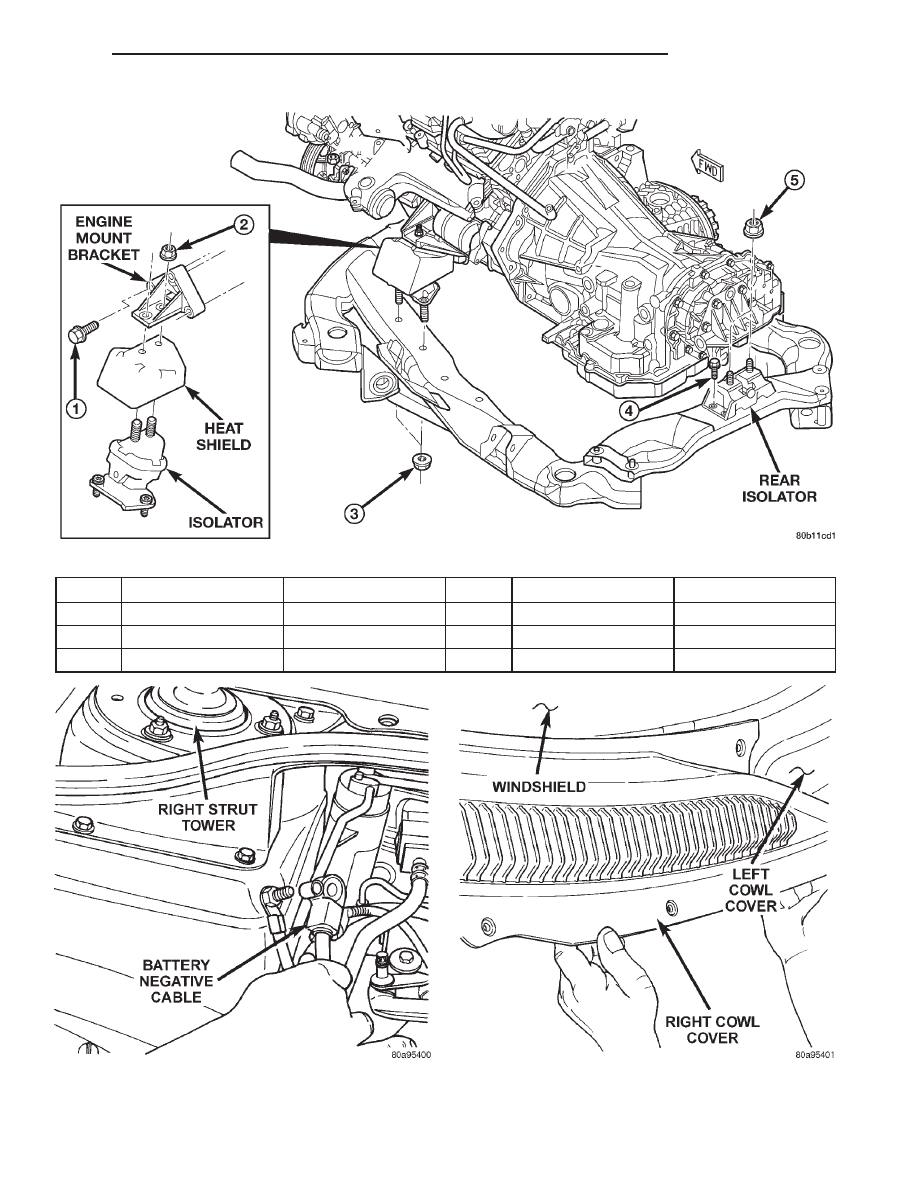

Fig. 25 Engine Mounting—Right, Left, and Rear

ITEM

DESCRIPTION

TORQUE

ITEM

DESCRIPTION

TORQUE

1

Bolt (Qty 3 Per Side)

61 N·m (45 ft. lbs.)

4

Bolt (Qty 4)

33 N·m (250 in. lbs.)

2

Nut (Qty 2 Per Side)

61 N·m (45 ft. lbs.)

5

Nut (Qty 2)

61 N·m (45 ft. lbs.)

3

Nut (Qty 2 Per Side)

61 N·m (45 ft. lbs.)

Fig. 26 Negative Cable—Disconnect

Fig. 27 Cowl Covers

300M

3.5L ENGINE

9 - 27

REMOVAL AND INSTALLATION (Continued)

(18) Remove generator.
(19) Remove power steering pump mounting bolts

and set pump aside.

(20) Remove air conditioning compressor mounting

bolts and set aside.

(21) Loosen and remove V-Band clamp at right

exhaust manifold.

(22) Remove front and rear support bracket fasten-

ers attaching right side catalytic converter down
pipe.

(23) Release fuel pressure. Refer to Group 14, Fuel

Delivery System for procedure.

(24) Disconnect fuel line.
(25) Disconnect throttle and speed control cables

from bracket.

(26) Disconnect both hoses at coolant bottle.
(27) Disconnect all vacuum hoses.
(28) Disconnect ground straps at both cylinder

heads.

CAUTION: Upper Intake manifold is a composite
design. Therefore, manifold should be removed
before lifting engine or damage to the manifold
could occur.

(29) Remove upper intake manifold. Cover intake

manifold openings with tape.

(30) Disconnect heater hoses.
(31) Remove rear throttle body support bracket.
(32) Remove fastener for water pipe at transmis-

sion to block bolt.

(33) Remove four upper transmission to block

bolts.

(34) Disconnect all electrical connections.
(35) Hoist vehicle.
(36) Drain engine oil.
(37) Remove structural collar and mark flex plate

to torque converter position.

(38) Remove bolts holding torque converter to flex

plate.

(39) Disconnect both transmission oil cooler line

brackets from engine.

(40) Loosen and remove left exhaust manifold

V-Band clamp.

(41) For starter removal, loosen the left converter

exhaust pipe band clamp and exhaust pipe support
bracket at transaxle.

(42) Remove starter.
(43) Remove left engine mount bolts.
(44) Remove right engine mount bolts.
(45) Remove crankshaft position sensor.
(46) Remove two lower transmission to block bolts.
(47) Lower vehicle.
(48) Attach lifting device to engine.
(49) Insert floor jack with small block of wood

under transmission pan to support transmission.

(50) Hoist engine from engine compartment.

INSTALLATION

(1) Attach lifting device and lower engine into

engine compartment.

(2) Align engine mounts and install fasteners but

do not tighten until all mounting bolts have been
installed.

(3) Install

transmission

case

to

engine

block

tighten bolts to 102 N·m (75 ft. lbs.).

(4) Remove engine lifting device.
(5) Raise vehicle.
(6) Tighten engine mount fastener to 61 N·m (45

ft. lbs.).

(7) Align flex plate to torque converter and install

mounting bolts tighten to 75 N·m (55 ft. lbs.).

(8) Install crankshaft position sensor.
(9) Install starter.
(10) Install new V-Band clamp at left side exhaust

manifold to catalytic converter. Tighten V-Band
clamp to 11 N·m (100 in. lbs.).

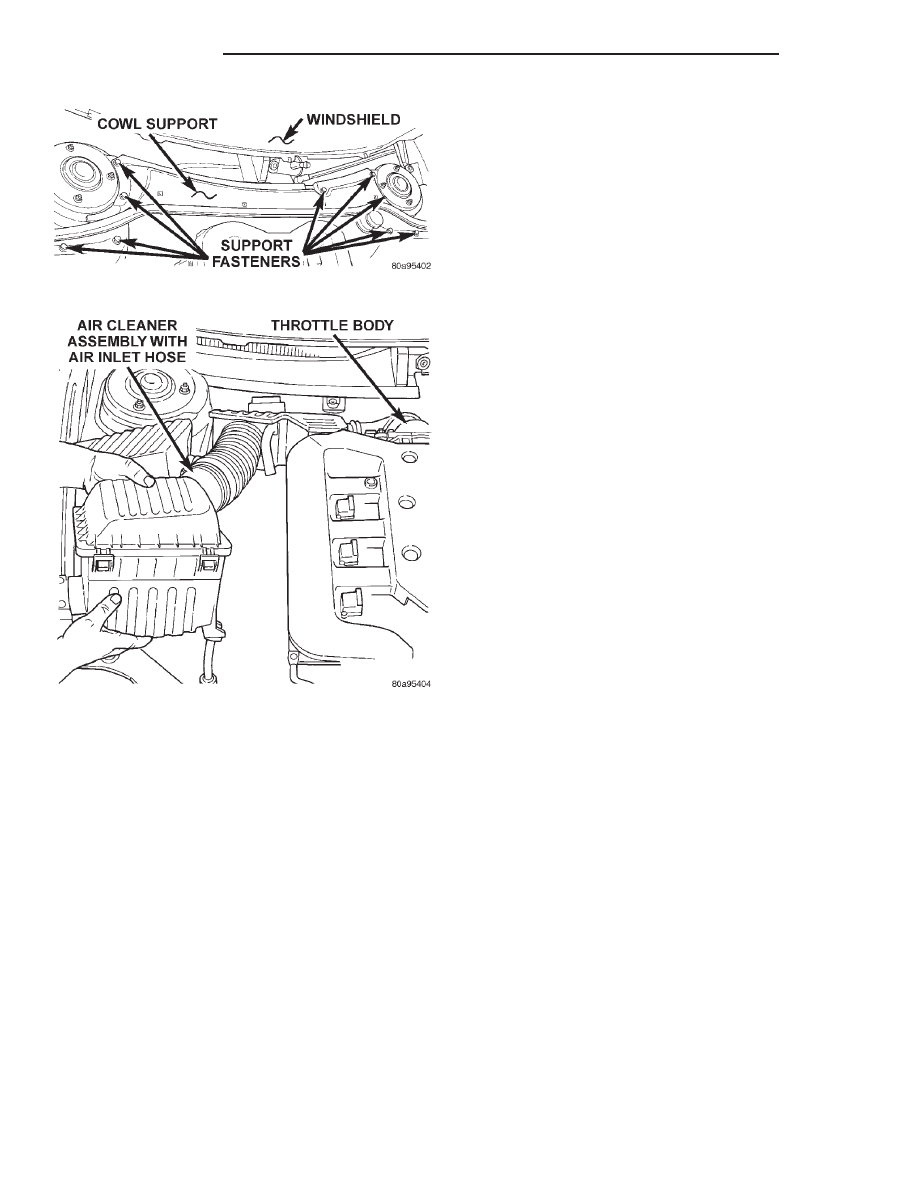

Fig. 28 Cowl Support

Fig. 29 Air Cleaner With Inlet Hose

9 - 28

3.5L ENGINE

300M

REMOVAL AND INSTALLATION (Continued)

(11) Install left side catalytic converter down pipe

support fastener at transaxle. Tighten fastener to 47
N·m (35 ft. lbs.).

(12) Tighten the left converter down pipe band

clamp.

(13) Install

the

transmission

oil

cooler

lines

bracket to engine.

(14) Install structural collar. Refer to procedure in

this section.

(15) Lower vehicle.
(16) Connect all electrical connections.
(17) Install four upper transmission to block bolts

tighten to 102 N·m (75 ft. lbs.).

(18) Install water pipe and retaining fasteners to

the transaxle/cylinder block double-ended bolts.

(19) Install rear throttle body support bracket.
(20) Connect heater hoses.
(21) Install intake manifold. Refer to Group 11,

Exhaust System And Intake Manifold for procedure.

(22) Connect ground straps at both cylinder heads.
(23) Connect all vacuum hoses.
(24) Connect both hoses at coolant bottle.
(25) Connect throttle and speed control cables to

bracket and throttle arm.

(26) Connect fuel line.
(27) Install new V-Band clamp at right exhaust man-

ifold. Tighten V-Band clamp to 11 N·m (100 in. lbs.).

(28) Install and tighten right side catalytic con-

verter down pipe support bracket fastener at tran-
saxle mount.

(29) Install

air

conditioning

compressor

and

tighten fasteners to 28 N·m (250 in. lbs.).

(30) Install power steering pump and tighten fas-

teners to 28 N·m (250 in. lbs.).

(31) Install generator.
(32) Install radiator.
(33) Attach air conditioning condenser to radiator.
(34) Install power steering line bracket to radiator.
(35) Connect engine oil and transmission cooler

lines to radiator.

(36) Install lower radiator hose.
(37) Install upper radiator hose.
(38) Install A/C and accessory drive belts. Refer to

Group 7, Cooling System for procedure.

(39) Install fan module.
(40) Fill cooling system. Refer to Group 7, Cooling

System for procedure.

(41) Fill engine with proper amount of oil.
(42) Connect hood release cable to hood latch and

install upper radiator crossmember.

(43) Install air cleaner and air inlet hose.
(44) Install cowl support.
(45) Install both cowl covers.
(46) Install both wiper arms.
(47) Install hood.
(48) Connect negative cable at right strut tower.

CRANKSHAFT DAMPER

REMOVAL

(1) Disconnect negative cable at right strut tower.
(2) Remove upper radiator crossmember. Refer to

Group 23, Body for procedure.

(3) Remove fan module. Refer to Group 7, Cooling

System for procedure.

(4) Remove the accessory drive belts. Refer to

Group 7, Accessory Drive System for procedure.

(5) Use Special Tool 8191 to hold crankshaft

damper while removing center bolt (Fig. 30).

(6) Use

Special

Tool

1023

puller,

and

insert

C-4685-C2, remove crankshaft damper (Fig. 31).

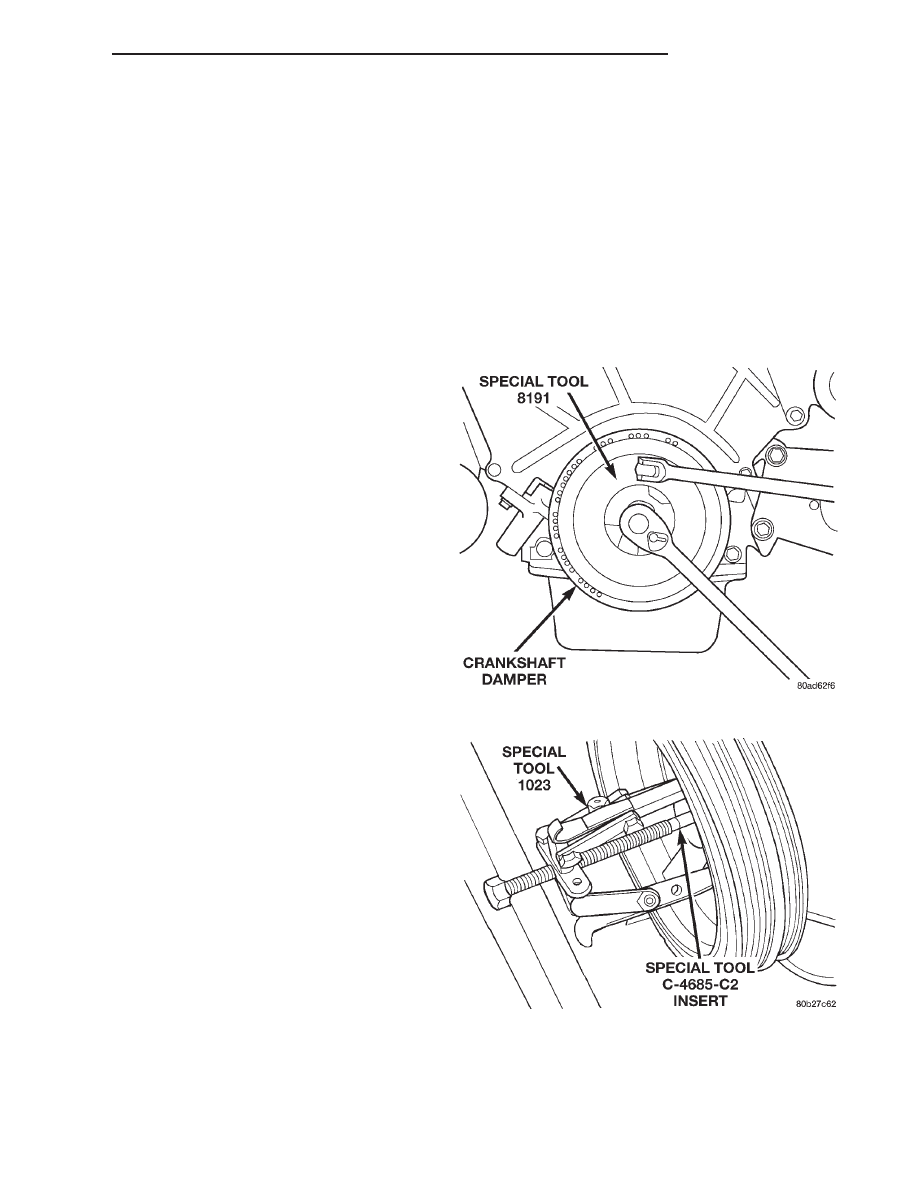

Fig. 30 Crankshaft Damper Center Bolt—Removal

and Installation

Fig. 31 Crankshaft Damper—Removal

300M

3.5L ENGINE

9 - 29

REMOVAL AND INSTALLATION (Continued)

INSTALLATION

(1) Install crankshaft damper using Special Tools

C-4685-C1 (5.9 in.) Bolt, with Nut and Thrust Bear-
ing from 6792, and 6792-1 Installer (Fig. 32). Install
center bolt and tighten to 115 N·m (85 ft. lbs.) (Fig.
30).

(2) Install accessory drive belts.
(3) Install fan module.
(4) Install upper radiator crossmember.
(5) Connect negative cable.

CYLINDER HEAD COVERS

REMOVAL

WARNING: DO NOT START OR RUN ENGINE WITH
CYLINDER HEAD COVER REMOVED FROM THE
ENGINE. DAMAGE OR PERSONAL INJURY MAY
OCCUR.

(1) Remove air cleaner assembly and upper intake

manifold plenum. Refer to Group 11, Exhaust System
and Intake Manifold for procedure.

(2) Cover lower intake manifold with a suitable

cover during service.

(3) Disconnect electrical connectors and remove

ignition coils (Fig. 33).

(4) Remove cylinder head cover bolts and remove

cover (Fig. 34).

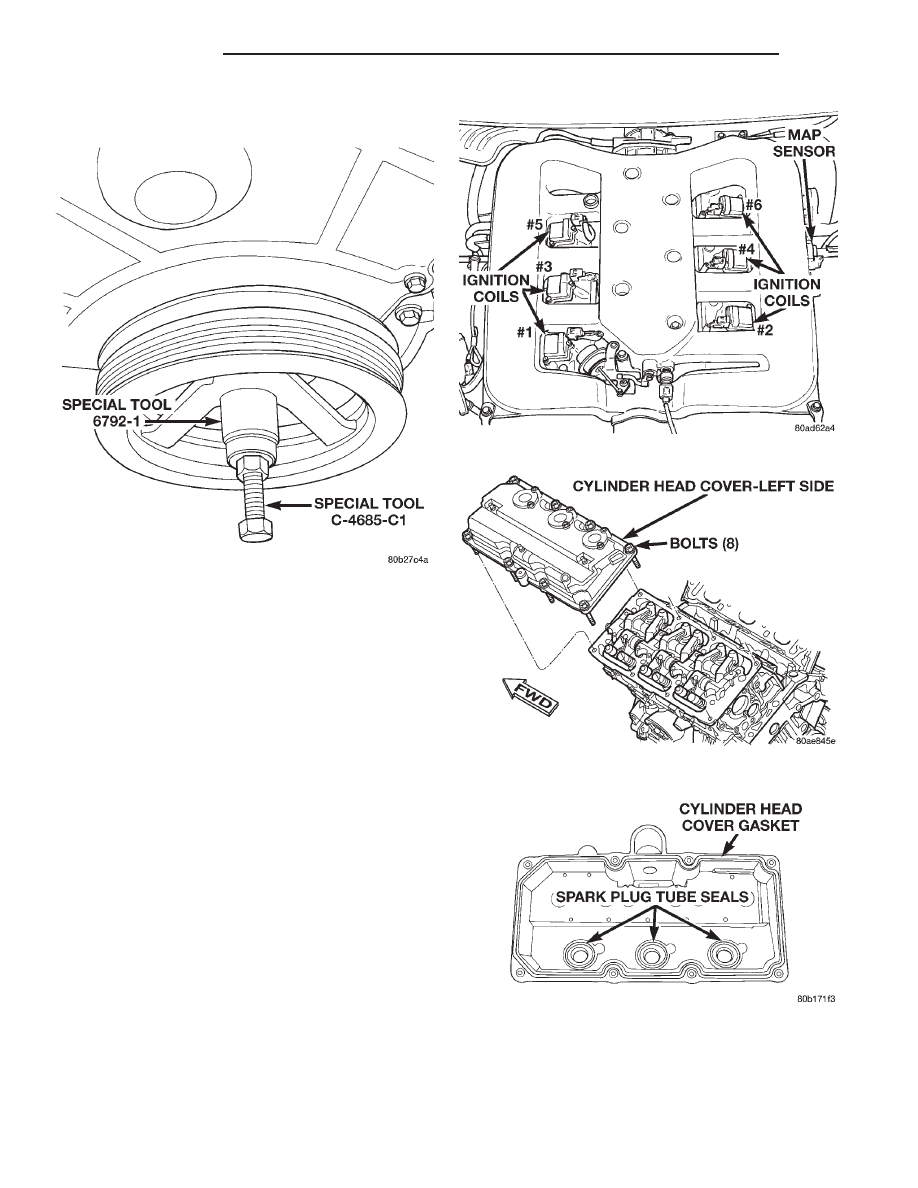

Fig. 32 Crankshaft Damper—Installation

Fig. 33 Ignition Coils

Fig. 34 Cylinder Head Covers

Fig. 35 Cylinder Head Cover Gasket and Spark Plug

Tube Seals

9 - 30

3.5L ENGINE

300M

REMOVAL AND INSTALLATION (Continued)
