b.

Install timing chain cover to pan bolts and

tighten to 12 N·m (105 in. lbs.).

c.

Tighten oil pan bolts to 28 N·m (250 in. lbs.).

d.

Tighten oil pan nuts to 12 N·m (105 in. lbs.).

CAUTION: The collar must be tighten using the
procedure outlined or damage to collar or oil pan
may occur.

(5) Install structural collar (Fig. 70) using the fol-

lowing tightening sequence:

e.

Install the vertical collar to oil pan bolts (1).

Torque bolts initially to 1.1 N·m (10 in. lbs.).

f.

Install collar to transmission bolts (2) and

torque to 55 N·m (40 ft. lbs.).

g.

Starting with the center vertical bolts (1) and

working outward, final torque bolts to 55 N·m (40 ft.
lbs.).

(6) Install oil filter and drain plug.
(7) Lower vehicle and install oil dipstick and hous-

ing.

(8) Fill engine crankcase with proper oil to correct

level.

CRANKSHAFT

REMOVAL

(1) Remove engine from vehicle. Refer to procedure

outlined in this section.

(2) Mount engine on an engine stand.
(3) Drain engine oil and remove oil filter.
(4) Remove oil pan and oil pick-up tube.
(5) Remove idler pulley bracket for accessory drive

belt.

(6) Remove upper intake manifold plenum. Refer

to Group 11, Exhaust System and Intake Manifold.

(7) Remove cylinder head covers.
(8) Remove timing chain cover.
(9) Remove primary timing chain.
(10) Remove crankshaft sprocket.
(11) Remove oil pump.
(12) Remove crankshaft rear oil seal retainer.
(13) Remove structural windage tray (Fig. 75).
(14) Turn crankshaft until connecting rod cap to be

removed is accessible.

NOTE: Connecting rod bearing caps are not inter-
changeable and should be marked before removing
to ensure correct reassembly.

CAUTION: DO NOT use a number stamp or a punch
to mark connecting rods. Damage to connecting
rod could occur.

(15) Mark connecting rod bearing cap positions

using a permanent ink marker or scribe tool.

(16) Remove connecting rod bearing caps. Use care

to prevent damage to the crankshaft bearing sur-
faces.

CAUTION: Care should be taken not to damage the
fractured rod and cap joint face surfaces or damage
to the engine may occur.

(17) Remove main bearing cap bolts and tie bolts

(Fig. 71).

(18) Remove main bearing caps (Fig. 71).

CAUTION: When removing crankshaft, use care not
to damage bearing surfaces on the crankshaft

(19) Remove crankshaft from cylinder block.

INSTALLATION

NOTE: Upper and lower bearing halves are NOT
interchangeable.

CAUTION: Main bearings are select fit. Refer to
Crankshaft Main Bearing Fitting in this section for
proper bearing selections.

(1) Lubricate upper main bearing halves with

engine oil (Fig. 72).

CAUTION: When installing crankshaft, use care not
to damage bearing surfaces on the crankshaft.

(2) Install crankshaft.

NOTE: Make sure that the coated and oil groove
side of crankshaft thrust washer faces the crank-
shaft thrust surface.

(3) Push crankshaft forward. Lubricate and install

the front thrust washer by rolling the thrust washer
onto the machined shelf between the No. 3 upper

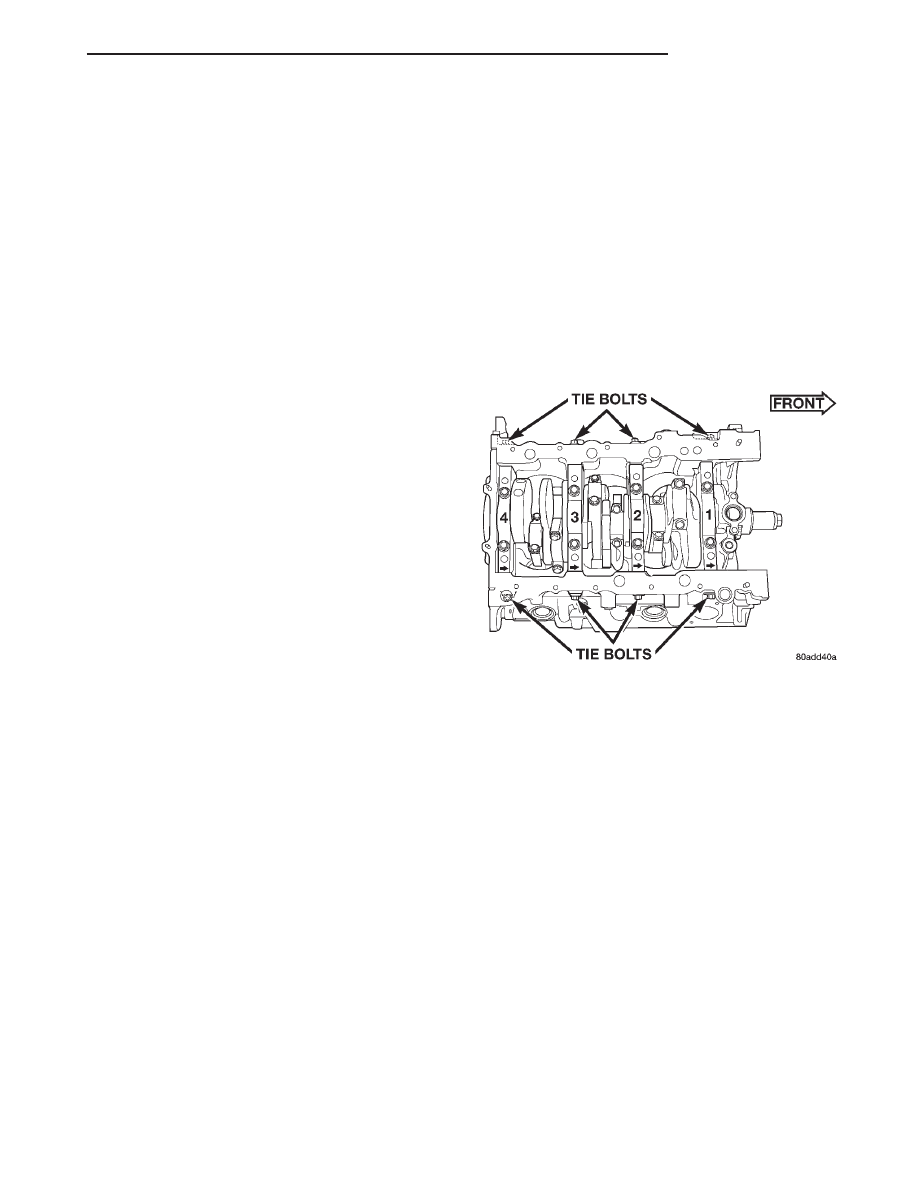

Fig. 71 Main Bearing Cap Identification

LH

2.7L ENGINE

9 - 47

REMOVAL AND INSTALLATION (Continued)

main bulk head and crankshaft thrust surface (Fig.
73).

(4) Move

crankshaft

rearward.

Lubricate

and

install the rear thrust washer by rolling the thrust
washer onto the machined shelf between the No. 3
upper main bulk head and crankshaft thrust surface.

(5) Lubricate lower main bearings with engine oil.
(6) Install main bearings and caps.

NOTE: Lubricate

main

bearing

cap

bolts

with

engine oil before installation.

The main bearing cap bolts must be tightened in

the proper sequence. First the inner main cap bolts,
secondly the windage tray bolts, and lastly the main
cap tie (horizontal) bolts.

(7) Install the inside main bearing cap bolts and

tighten to 20 N·m + 1/4 Turn (15 ft. lbs. + 1/4 Turn)
(Fig. 74).

(8) Measure crankshaft end play. Refer to Service

Procedures—Crankshaft Bearing Installation for pro-
cedure.

(9) Install connecting rods and measure side clear-

ance. Refer to Service Procedures—Connecting Rod
Bearing Installation for procedures.

(10) Install windage tray (Fig. 75). Lubricate bolts

with engine oil and tighten to 27 N·m + 1/4 Turn (20
ft. lbs. + 1/4 turn).

(11) Install the main cap tie (horizontal) bolts and

tighten to 28 N·m (250 in. lbs.) (Fig. 74).

(12) Install rear crankshaft oil seal retainer and

oil seal. Refer to procedures outlined in this section.

(13) Install oil pump assembly. Refer to procedure

outlined in this section.

(14) Install crankshaft sprocket. Refer to proce-

dure outlined in this section.

(15) Install timing chain. Refer to procedure out-

lined in this section.

(16) Install timing chain cover.
(17) Install cylinder head covers.

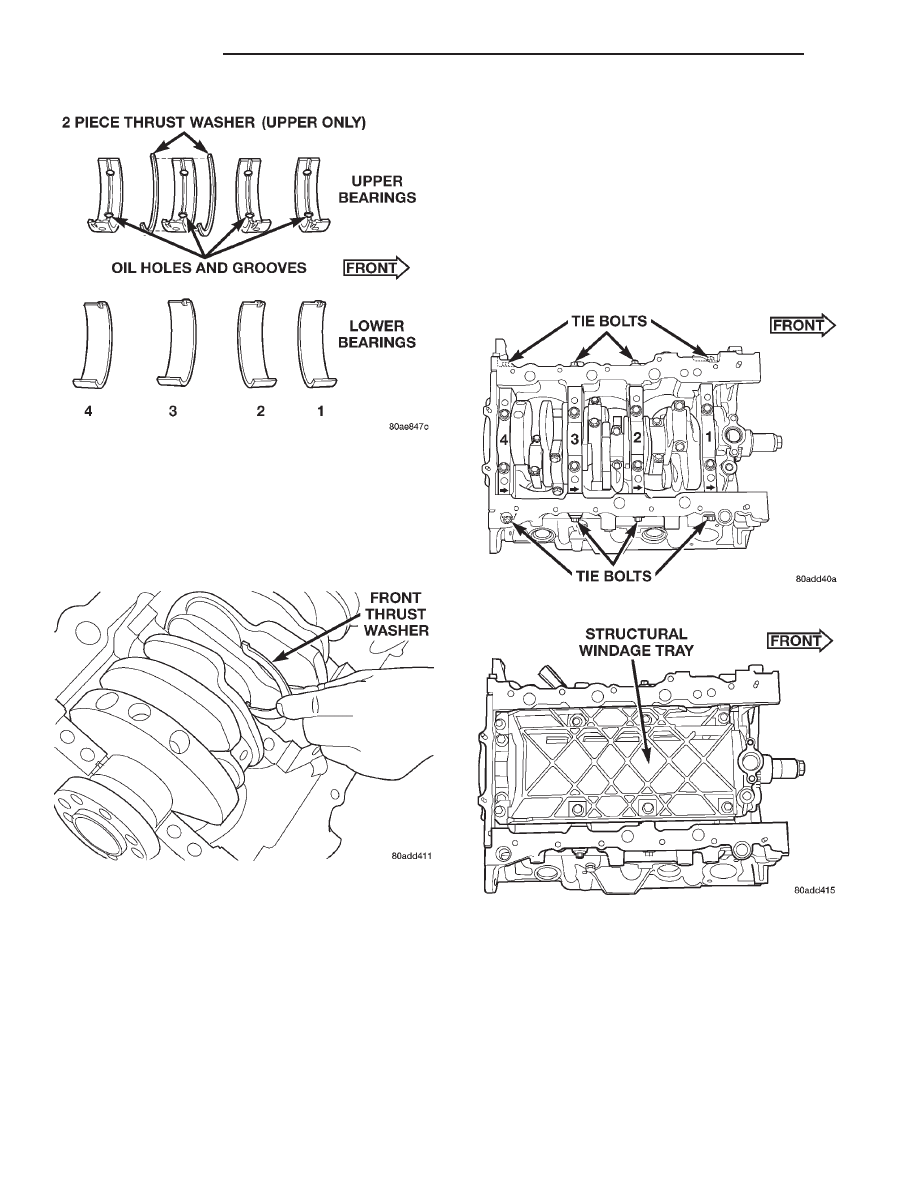

Fig. 72 Main Bearing Identification

Fig. 73 Thrust Washer—Installation

Fig. 74 Main Bearing Cap Identification

Fig. 75 Windage Tray

9 - 48

2.7L ENGINE

LH

REMOVAL AND INSTALLATION (Continued)

(18) Install idler pulley bracket for accessory drive

belt.

(19) Install oil pick-up tube and O-ring.
(20) Install oil pan and oil filter.
(21) Install oil dipstick tube.
(22) Install engine assembly.
(23) Fill engine crankcase with proper oil to cor-

rect level.

OIL FILTER

(1) Remove oil filter using Special Tool C-4065 or

equivalent (Fig. 76). Dispose of oil filter following
enviromental guidelines.

(2) Wipe filter base clean, then inspect gasket seal-

ing surface.

(3) Lubricate gasket of new filter with clean

engine oil.

(4) Install oil filter and tighten to 20 N·m (15 ft.

lbs.) of torque after gasket contacts base. Use filter
wrench if necessary.

(5) Fill crankcase with proper engine oil to correct

level if drained. Start engine and check for leaks.

OIL PUMP

REMOVAL

The oil pump pressure relief valve can be serviced

by removing the oil pan.

(1) Refer to procedure outlined in this section for

removing the following components:

• Crankshaft Damper

• Timing Chain Cover

• Timing Chain

• Crankshaft Sprocket

• Oil Pan
(2) Remove oil pick-up tube and O-ring (Fig. 77).
(3) Remove oil pump attaching bolts (Fig. 77).
(4) Remove oil pump.

INSTALLATION

(1) Prime oil pump before installation by filling

rotor cavity with engine oil.

(2) Install oil pump carefully over crankshaft and

into position.

(3) Install oil pump attaching bolts. Tighten bolts

to 28 N·m (250 in. lbs.) (Fig. 77).

(4) Install oil pick-up tube with new O-ring. Lubri-

cate O-ring before installation. Tighten attaching
bolts to 28 N·m (250 in. lbs.) (Fig. 77).

(5) Install the following remaining components fol-

lowing procedures outlined in this section:

• Oil Pan

• Crankshaft Sprocket

• Timing Chain

• Timing Chain Cover

• Crankshaft Damper
(6) Fill Crankcase with proper engine oil to correct

level.

PISTON AND CONNECTING ROD

REMOVAL

(1) Remove top ridge of cylinder bores with a reli-

able ridge reamer before removing pistons from cyl-
inder block. Be sure to keep tops of pistons
covered during this operation. Pistons and con-
necting rods must be removed from top of cyl-
inder

block.

When

removing

piston

and

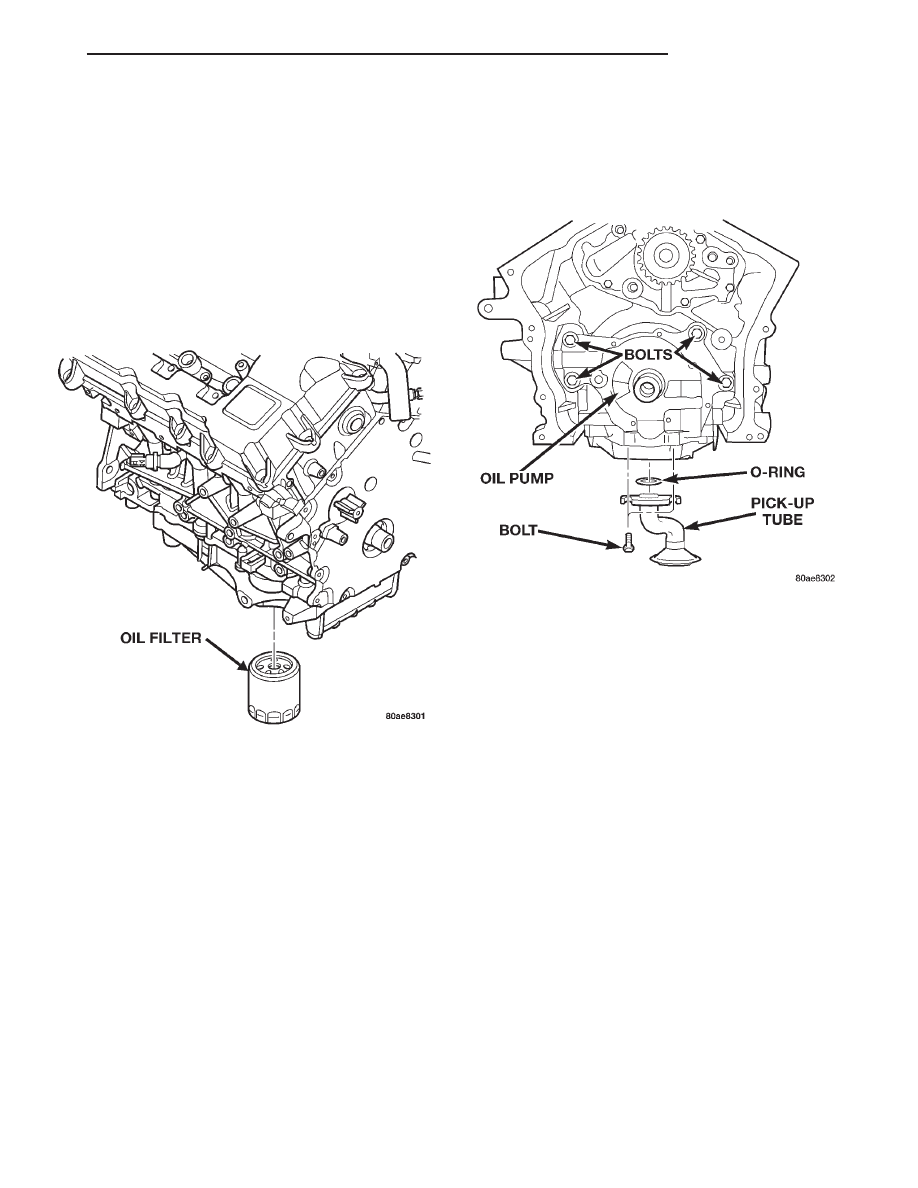

Fig. 76 Engine Oil Filter

Fig. 77 Oil Pump and Pick-up Tube

LH

2.7L ENGINE

9 - 49

REMOVAL AND INSTALLATION (Continued)

connecting rod assemblies from the engine,
rotate crankshaft so that each connecting rod
is centered in cylinder bore.

NOTE: Connecting rod bearing caps are not inter-
changeable and should be marked before removing
to ensure correct reassembly.

CAUTION: DO NOT use a number stamp or a punch
to mark connecting rods. Damage to connecting
rod could occur.

(2) Mark connecting rod and bearing cap positions

using a permanent ink marker or scribe tool (Fig.
78).

CAUTION: Care must be taken not to damage the
fractured rod and cap joint face surfaces, as engine
damage may occur.

(3) Remove connecting rod cap. Install Special Tool

8189 Connecting Rod Guides into the connecting rod

being removed (Fig. 79). Remove each piston and rod
assembly out of cylinder bore.

NOTE: Be careful not to nick crankshaft journals.

(4) After removal, install bearing cap on the mat-

ing rod to prevent damage to the fractured cap to rod
surfaces.

PISTON RINGS—INSTALLATION

(1) The No. 1 and No. 2 piston rings have a differ-

ent cross section. Ensure No. 2 ring is installed with
manufacturers I.D. mark (dot) facing up, towards top
of the piston (Fig. 80).

CAUTION:

Install piston rings in the following

order:

(2) Oil ring expander.
(3) Upper oil ring side rail.
(4) Lower oil ring side rail.
(5) No. 2 Intermediate piston ring.
(6) No. 1 Upper piston ring.
(7) Install the side rail by placing one end between

the piston ring groove and the expander. Hold end
firmly and press down the portion to be installed
until side rail is in position. Do not use a piston
ring expander during this step (Fig. 81).

(8) Install upper side rail first and then the lower

side rail.

(9) Install No. 2 piston ring and then No. 1 piston

ring (Fig. 82).

(10) Position piston ring end gaps as shown in

(Fig. 83).

(11) Position oil ring expander gap at least 45°

from the side rail gaps but not on the piston pin cen-
ter or on the thrust direction. Staggering ring gap is
important for oil control.

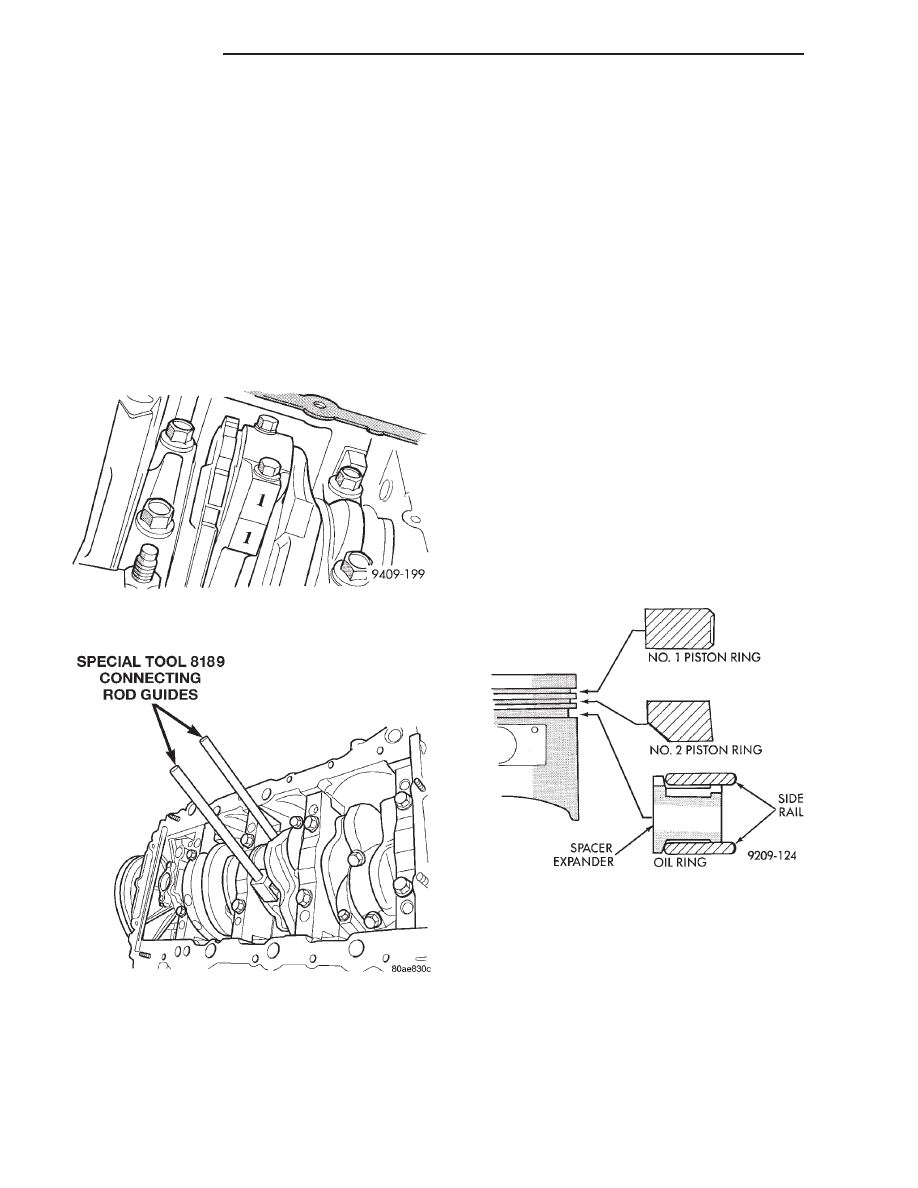

Fig. 78 Identify Connecting Rod to Cylinder—

Typical

Fig. 79 Connecting Rod Guides

Fig. 80 Piston Ring—Installation

9 - 50

2.7L ENGINE

LH

REMOVAL AND INSTALLATION (Continued)
