Chrysler New Yorker. Manual - part 198

Fig.

10

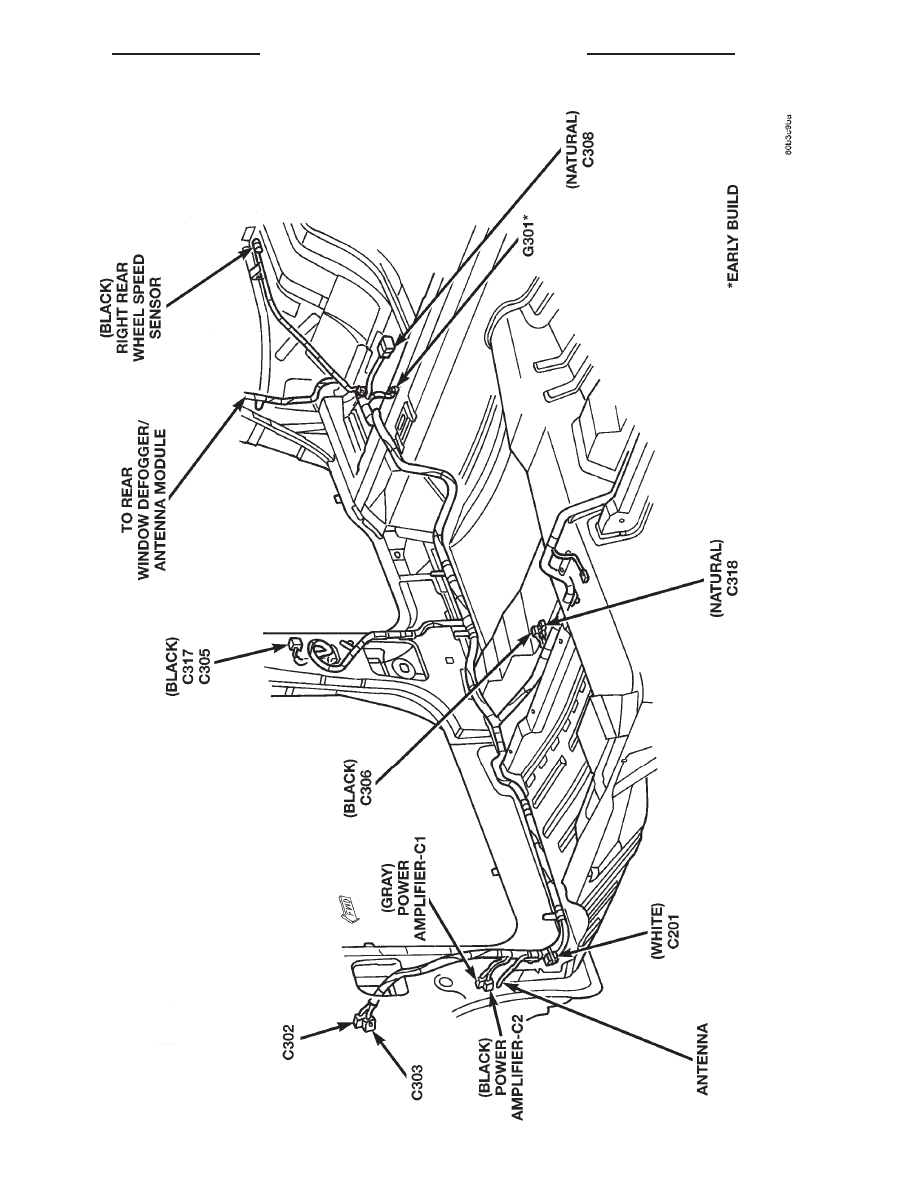

Right

Side

Body

300M

8W - 90 CONNECTOR/GROUND LOCATIONS

8W - 90 - 17

DESCRIPTION AND OPERATION (Continued)

Fig.

1

1

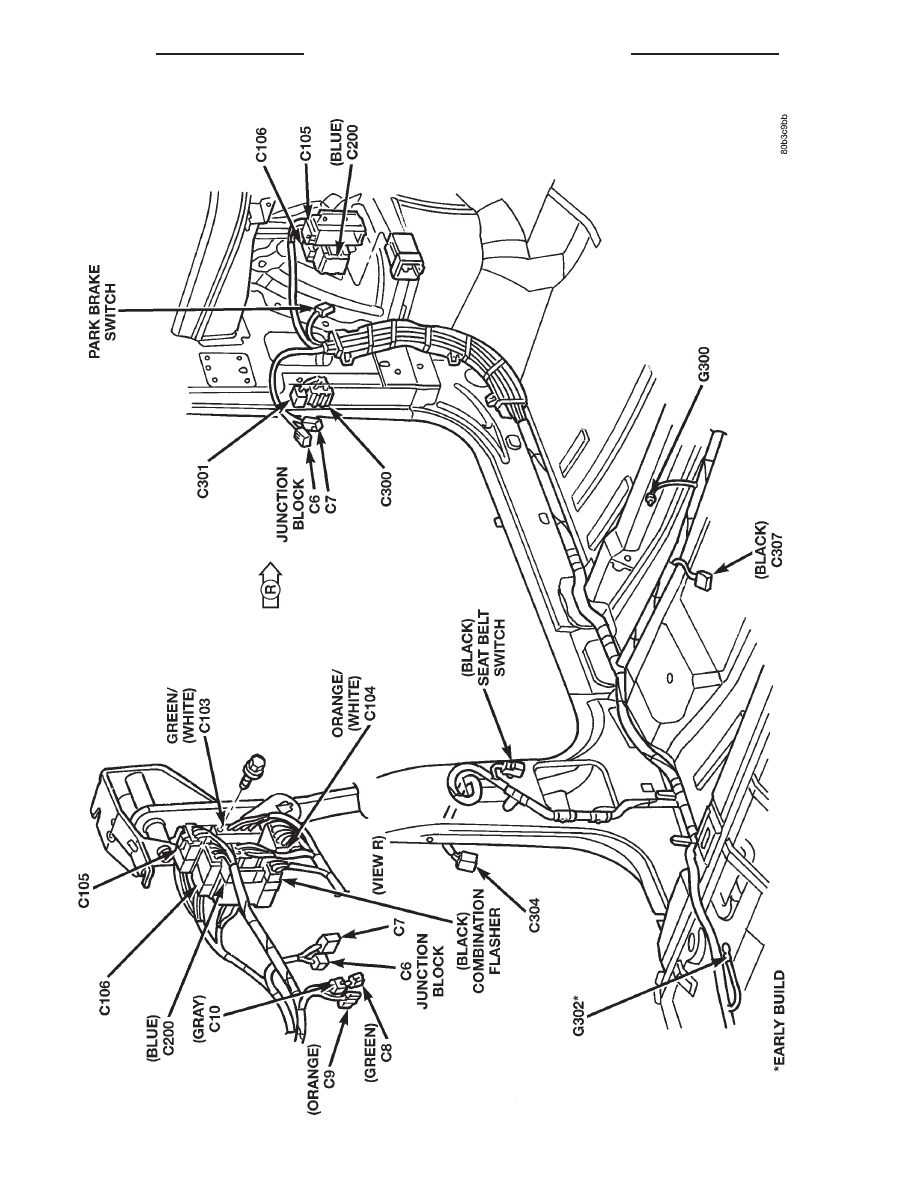

Left

Side

Body

8W - 90 - 18

8W - 90 CONNECTOR/GROUND LOCATIONS

300M

DESCRIPTION AND OPERATION (Continued)

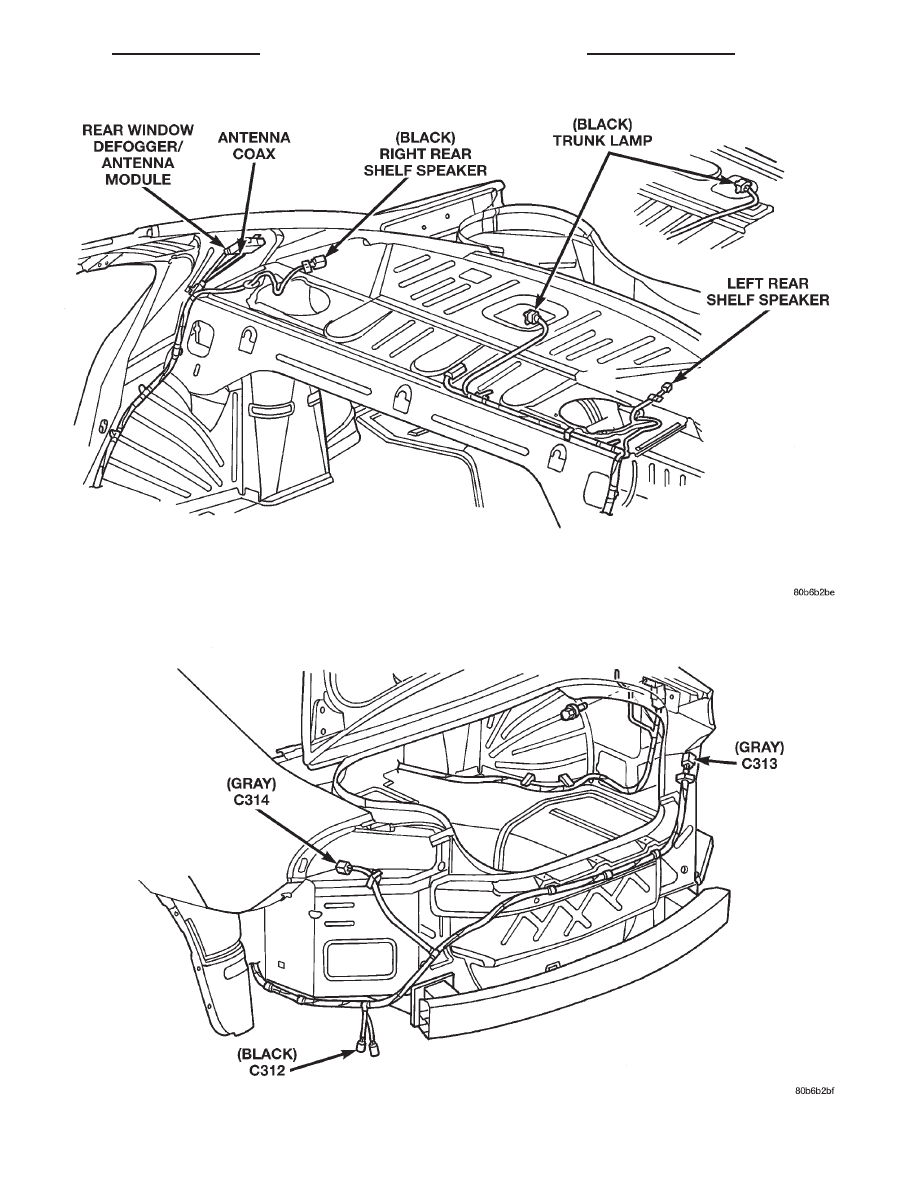

Fig. 12 Shelf Panel

Fig. 13 Tail Lamps

300M

8W - 90 CONNECTOR/GROUND LOCATIONS

8W - 90 - 19

DESCRIPTION AND OPERATION (Continued)

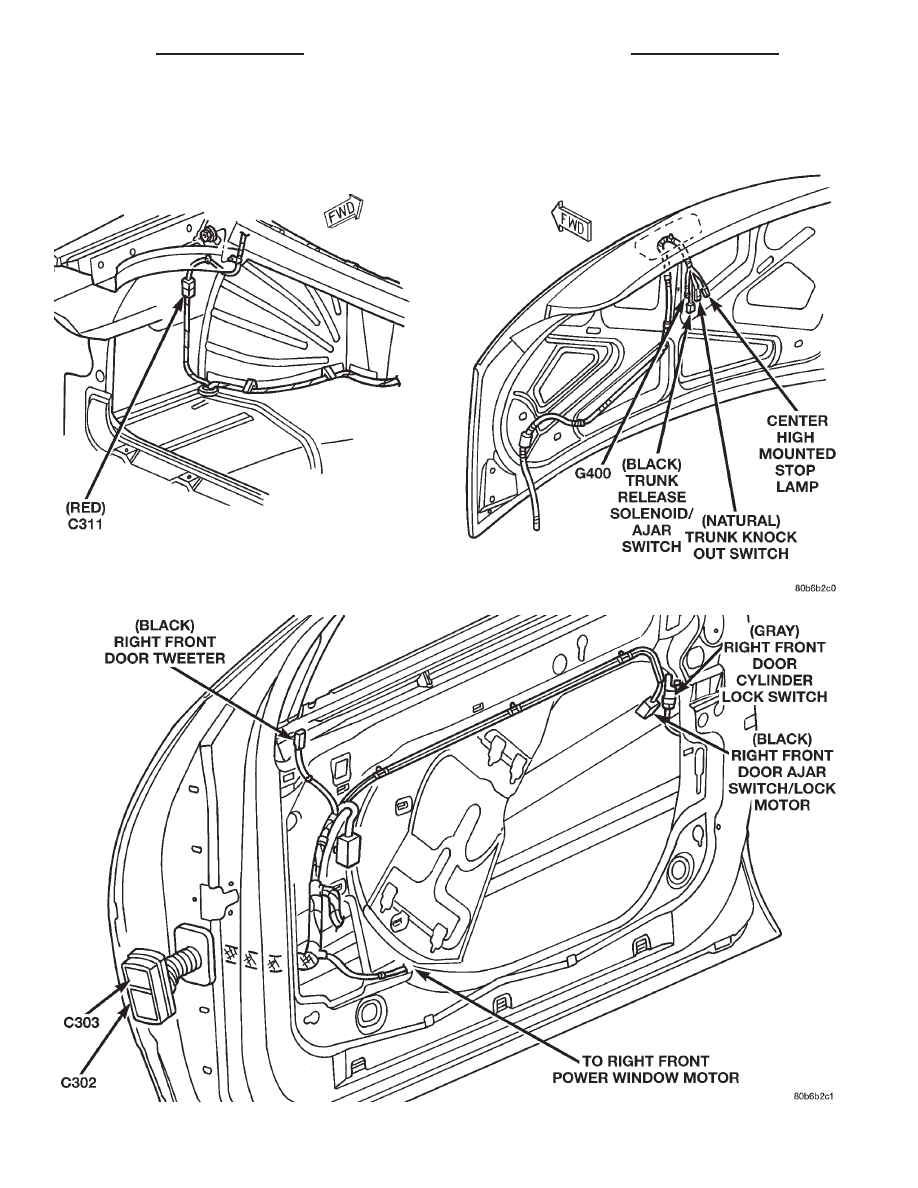

Fig. 14 Deck Lid

Fig. 15 Right Front Door

8W - 90 - 20

8W - 90 CONNECTOR/GROUND LOCATIONS

300M

DESCRIPTION AND OPERATION (Continued)
