REMOVAL AND INSTALLATION

SEAT ASSEMBLY

REMOVAL

(1) Remove adjuster attaching bolts from floor pan.

Move seat as necessary for access.

(2) Open hood, disconnect and isolate the negative

battery cable remote terminal from the remote bat-
tery post (Fig. 3).

(3) Disconnect wiring harness power lead at car-

pet.

(4) Remove assembly from vehicle.

INSTALLATION

For installation, reverse the above procedure.

Install and torque mounting bolts and nuts to 60 to
80 N·m (44 to 59 ft. lbs.). Connect the battery nega-
tive remote cable and check seat operation.

SEAT SWITCH

REMOVAL

(1) Open hood, disconnect and isolate the negative

battery cable remote terminal from the remote bat-
tery post (Fig. 3).

SEAT MOTOR TEST

SEAT CONNECTOR

CONNECT JUMPER

SEAT ACTION

B (+)

B (-)

DRIVER SIDE

PASSENGER
SIDE

PIN 9

PIN 6

FRONT
RISER UP

FRONT RISER
DOWN

PIN 6

PIN 9

FRONT
RISER DOWN

FRONT RISER
UP

PIN 10

PIN 3

FORWARD

FORWARD

PIN 3

PIN 10

REARWARD

REARWARD

PIN 8

PIN 7

REAR RISER
UP

REAR RISER
DOWN

PIN 7

PIN 8

REAR RISER
DOWN

REAR RISER
UP

PIN 4

PIN 2

RECLINER UP

RECLINER UP

PIN 2

PIN 4

RECLINER
DOWN

RECLINER
DOWN

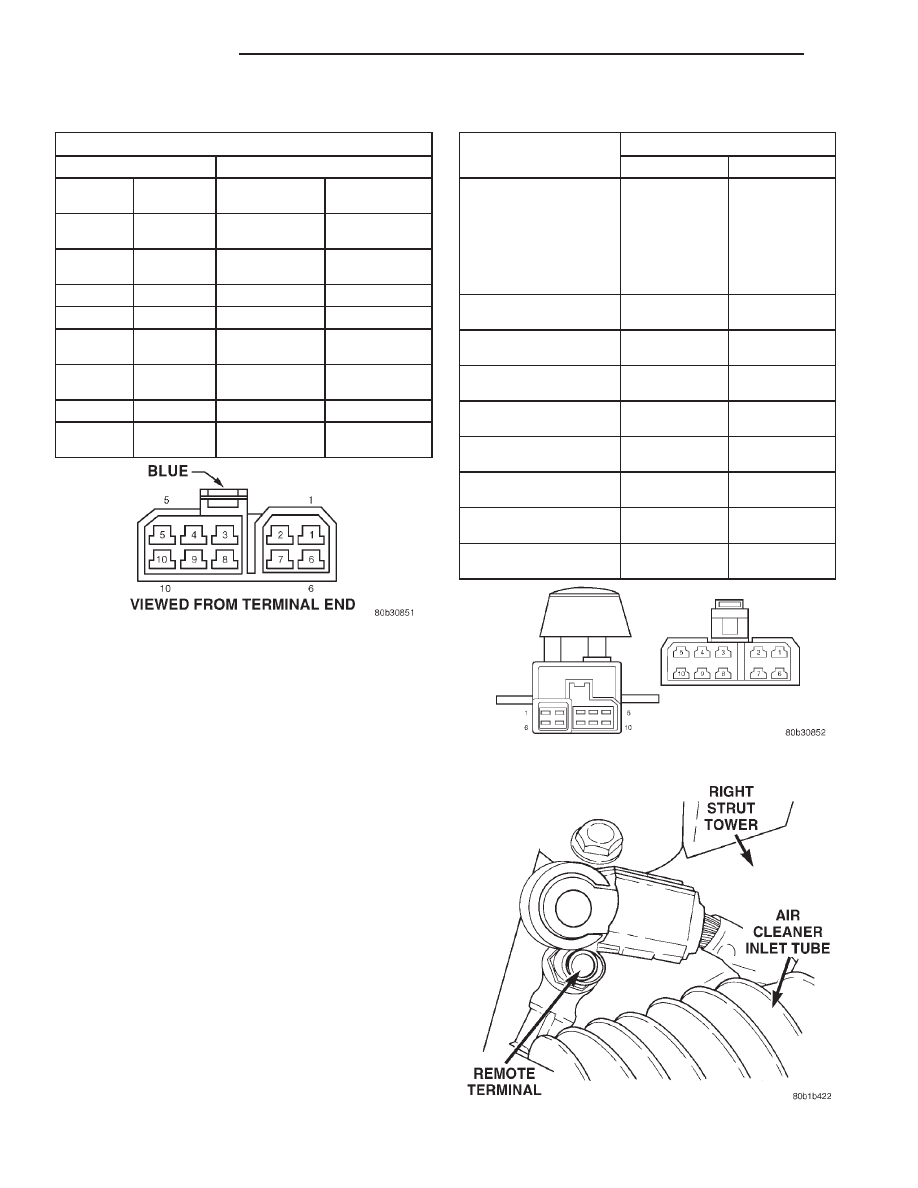

Fig. 1 Power Seat Wire Harness Pin Call-Out

SEAT SWITCH CONTINUITY TEST

SWITCH POSITION

CONTINUITY BETWEEN PINS

DRIVER

PASSENGER

OFF

PIN 5 TO 4
PIN 5 TO 3
PIN 5 TO 2

PIN 5 TO 10

PIN 5 TO 9
PIN 5 TO 8
PIN 5 TO 7
PIN 5 TO 6

PIN 5 TO 4
PIN 5 TO 3
PIN 5 TO 2

PIN 5 TO 10

PIN 5 TO 9
PIN 5 TO 8
PIN 5 TO 7
PIN 5 TO 6

FRONT RISER UP

PIN 5 TO 6
PIN 1 TO 9

PIN 5 TO 9
PIN 1 TO 6

FRONT RISER DOWN

PIN 5 TO 9
PIN 1 TO 6

PIN 5 TO 6
PIN 1 TO 9

CENTER SWITCH
FORWARD

PIN 5 TO 3

PIN 1 TO 10

PIN 5 TO 3

PIN 1 TO 10

CENTER SWITCH
REARWARD

PIN 5 TO 10

PIN 3 TO 1

PIN 5 TO 10

PIN 3 TO 1

REAR RISER UP

PIN 5 TO 7
PIN 1 TO 8

PIN 5 TO 8
PIN 1 TO 7

REAR RISER DOWN

PIN 5 TO 8
PIN 1 TO 7

PIN 5 TO 7
PIN 1 TO 8

RECLINER UP

PIN 5 TO 2
PIN 4 TO 1

PIN 5 TO 2
PIN 4 TO 1

RECLINER DOWN

PIN 5 TO 4
PIN 2 TO 1

PIN 5 TO 4
PIN 2 TO 1

Fig. 2 Seat Switch Pin Call-Out

Fig. 3 Negative Battery Cable Remote Terminal

8R - 2

POWER SEATS

LH

DIAGNOSIS AND TESTING (Continued)

(2) Remove cushion side shield (Fig. 4).
(3) Disconnect wiring from switch.
(4) Remove knobs from the switch.
(5) Remove four switch attaching screws.
(6) Remove switch from cushion side shield

INSTALLATION

For installation, reverse the above procedure.

SEAT TRACK

REMOVAL

(1) Seat removed from vehicle. Using a clean area

to place seat.

(2) Remove two seat back mounting screws and

also remove two seat back recliner screws (Fig. 5).

(3) Remove four seat track mounting screws from

cushion pan.

(4) Remove track from seat.

INSTALLATION

For installation, reverse the above procedure.

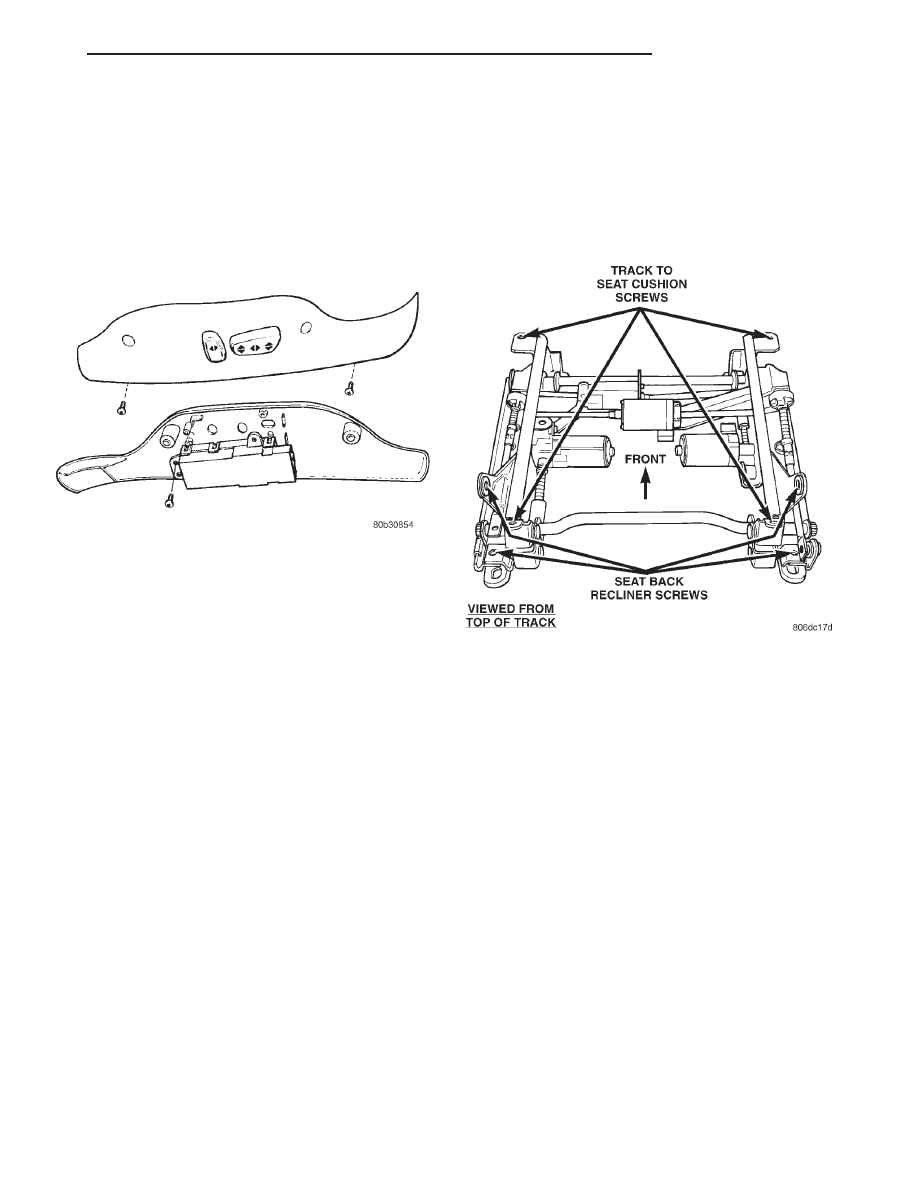

Fig. 4 Cushion Side Shield

Fig. 5 Seat Track Removal

LH

POWER SEATS

8R - 3

REMOVAL AND INSTALLATION (Continued)

POWER SEATS

CONTENTS

page

page

MEMORY SEATS . . . . . . . . . . . . . . . . . . . . . . . . . . 3

POWER SEATS . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

POWER SEATS

INDEX

page

page

DESCRIPTION AND OPERATION

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . 1
POSITION SENSING POWER SEAT

POTENTIOMETERS . . . . . . . . . . . . . . . . . . . . . 1

POWER SEAT SWITCH . . . . . . . . . . . . . . . . . . . . 1

DIAGNOSIS AND TESTING

POWER SEAT SWITCH DIAGNOSTIC TEST . . . . 1

DESCRIPTION AND OPERATION

INTRODUCTION

Power seats can be adjusted in 8 different direc-

tions:

• Up or down

• Forward or back

• Tilt forward or rearward

• Recliner up or down
Two single armature permanent magnet reversible

motors are coupled through cables to worm gear box
assemblies. They are located in the seat tracks and
upper supports. The two single gear motor assem-
blies attach to the seat tracks provide the various
seat movements.

The electrical circuit is protected by a 20 amp cir-

cuit breaker located on the Junction Block and a 40
amp fuse in the Power Distribution Center.

POSITION SENSING POWER SEAT
POTENTIOMETERS

A potentiometer is mounted to each seat motor to

provide a sense voltage to the MHSMM that will
indicate where the actual seat position is.

This sense voltage is derived from a 5-volt source

provided by the module to the potentiometer. The
MHSMM reads this sense voltage and stores it if
required.

POWER SEAT SWITCH

The seat switch assembly is mounted outboard in

the seat cushion side cover (Fig. 1). Activating any

seat switch will move the seat in the corresponding
direction. The MHSMM will drive a maximum of two
motors at a time in a given direction. If conflicting
directions are requested, the priorities for responses
are as follows:

• Seat Track Rearward

• Seat Front Down

• Seat Rear Down

• Seat Recliner Rearward

• Seat Track Forward

• Seat Front Up

• Seat Rear Up

• Seat Recliner Forward

DIAGNOSIS AND TESTING

POWER SEAT SWITCH DIAGNOSTIC TEST

The Power Seat Switch Diagnostic Test can be

used to test whether the switch activations are being
recognized by the MHSMM.

ACTIVATION

The Power Seat Switch Diagnostic Test can only be

activated by sending the proper PCI bus command
via the DRB lll scan tool to enter diagnostic test
number 2.

Upon activation of the test the operator has ten

seconds

to

activate

all

switches,

manual

seat

switches - all 8 directions, 3 memory switches, and
both driver and passenger heat HI and LO requests,
but not including the mirrors.

300M

POWER SEATS

8R - 1

At the conclusion on the ten-second period, the

MHSMM can be requested to provide both Pass/Fail
test information. A Pass condition occurs only if all
the switches are activated. If any of the switches are
not activated, Fail will be registered.

Should a Fail condition occur, the individual switch

information could be accessed using the proper com-
mands on the DRB lll scan tool.

8R - 2

POWER SEATS

300M

DIAGNOSIS AND TESTING (Continued)
