Chrysler Crossfire. Manual - part 302





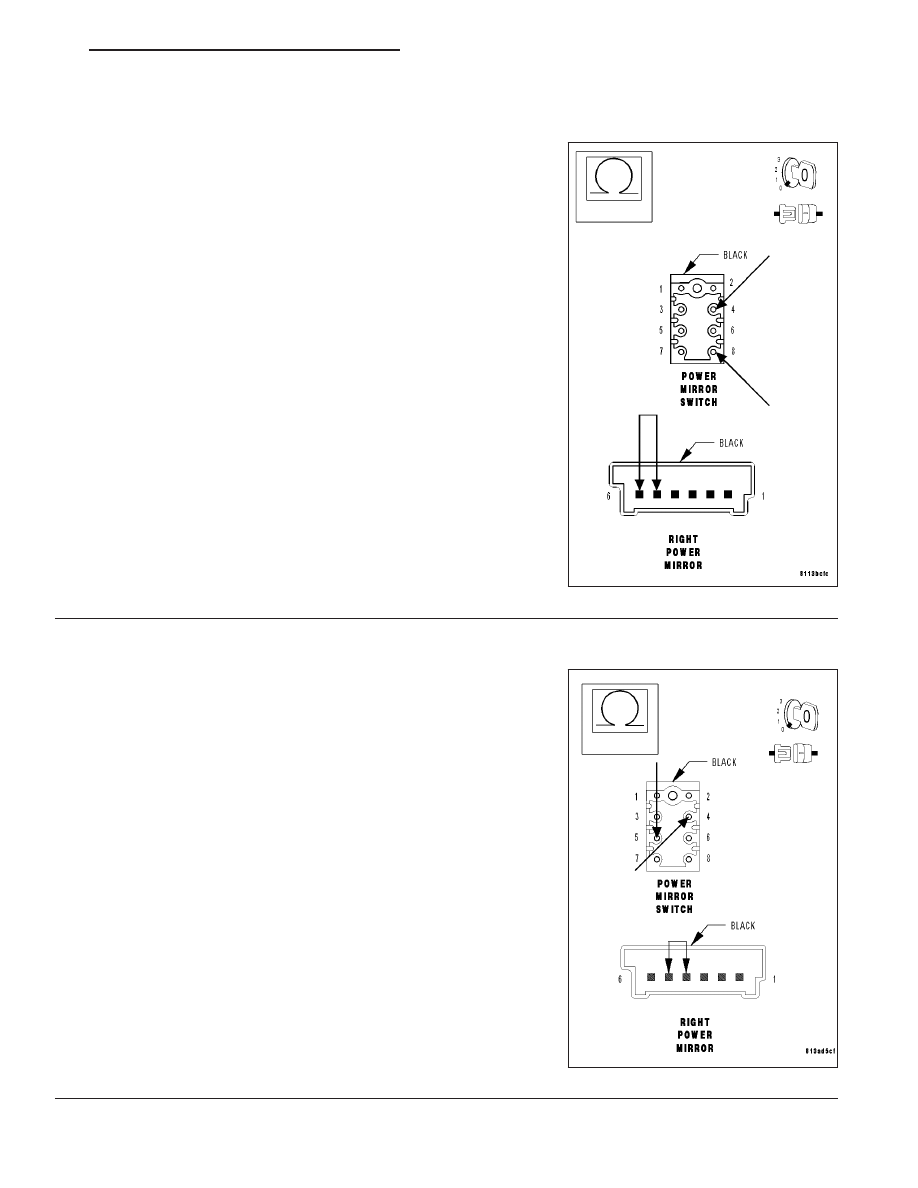

*RIGHT POWER MIRROR INOPERATIVE (CONTINUED)

3.

MEASURE RIGHT POWER MIRROR HORIZONTAL MOTOR CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect all jumper wires.

Disconnect the Right Power Mirror pigtail harness connector.

Note: The Power Mirror pigtail harness connector can be
accessed by removing the small square access panel located at
the top front corner of the door panel.

Note: Check connectors - Clean/repair as necessary.
Connect a jumper wire between cavity 5 and cavity 6 of the Right
Power Mirror pigtail harness connector.

Measure the resistance between cavity 4 and cavity 8 of the Power
Mirror Switch harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Right Power Mirror. (Refer to 8 - ELECTRI-

CAL/POWER

MIRRORS/SIDEVIEW

MIRROR

-

REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Right Power Mirror Horizontal Motor circuit for

an open.

Perform BODY VERIFICATION TEST.

4.

MEASURE RIGHT POWER MIRROR VERTICAL MOTOR CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect all jumper wires.

Disconnect the Right Power Mirror pigtail harness connector.

Note: The Power Mirror pigtail harness connector can be
accessed by removing the small square access panel located at
the top front corner of the door panel.

Note: Check connectors - Clean/repair as necessary.
Connect a jumper wire between cavity 5 and cavity 4 of the Right
Power Mirror pigtail harness connector.

Measure the resistance between cavity 4 and cavity 5 of the Power
Mirror Switch harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Right Power Mirror. (Refer to 8 - ELECTRI-

CAL/POWER

MIRRORS/SIDEVIEW

MIRROR

-

REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Right Power Mirror Vertical Motor circuit for an

open.

Perform BODY VERIFICATION TEST.

ZH

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 57

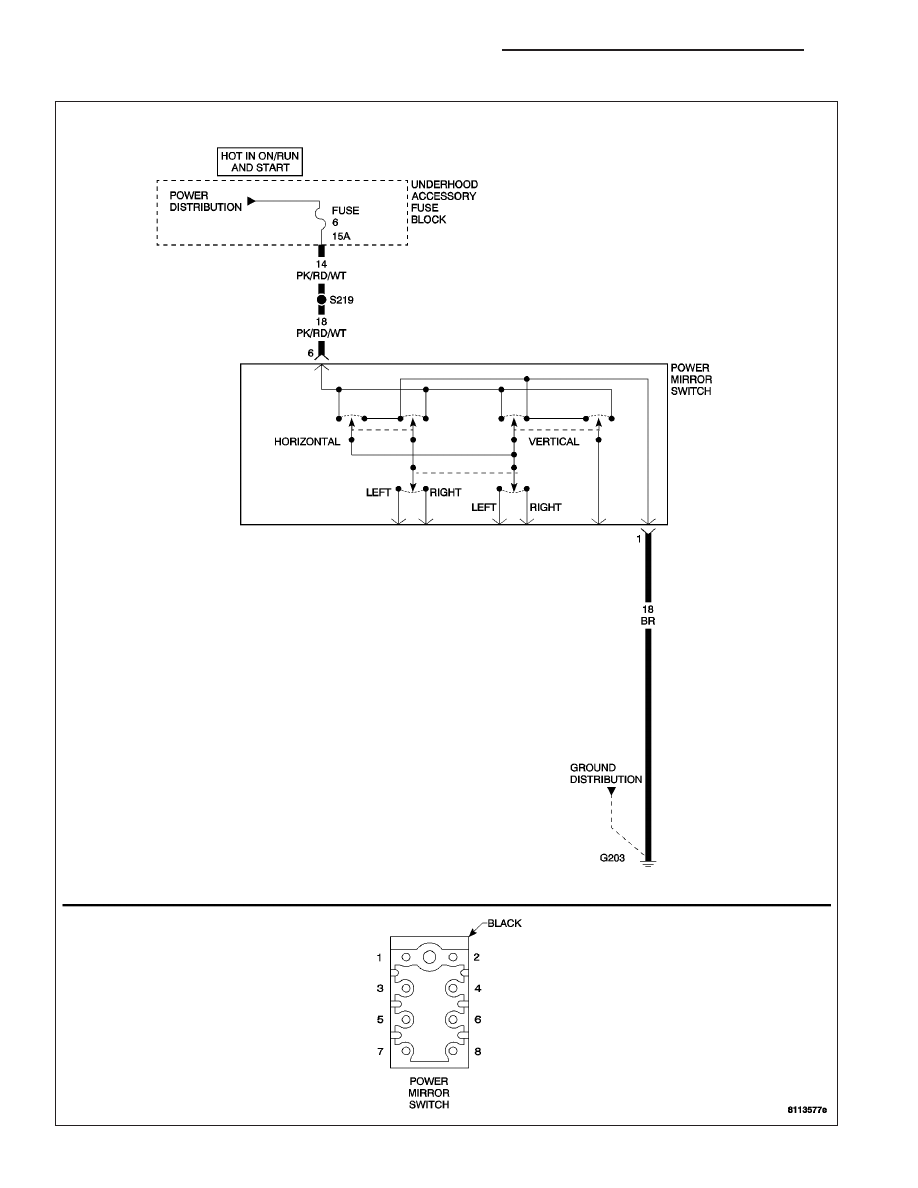

*BOTH POWER MIRRORS INOPERATIVE

8N - 58

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

ZH

*BOTH POWER MIRRORS INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT

POWER MIRROR SWITCH GROUND CIRCUIT OPEN

POWER MIRROR SWITCH

For a complete Power Mirrors Circuit Diagram, (Refer to 8 - ELECTRICAL/POWER MIRRORS - SCHEMATICS AND
DIAGRAMS).

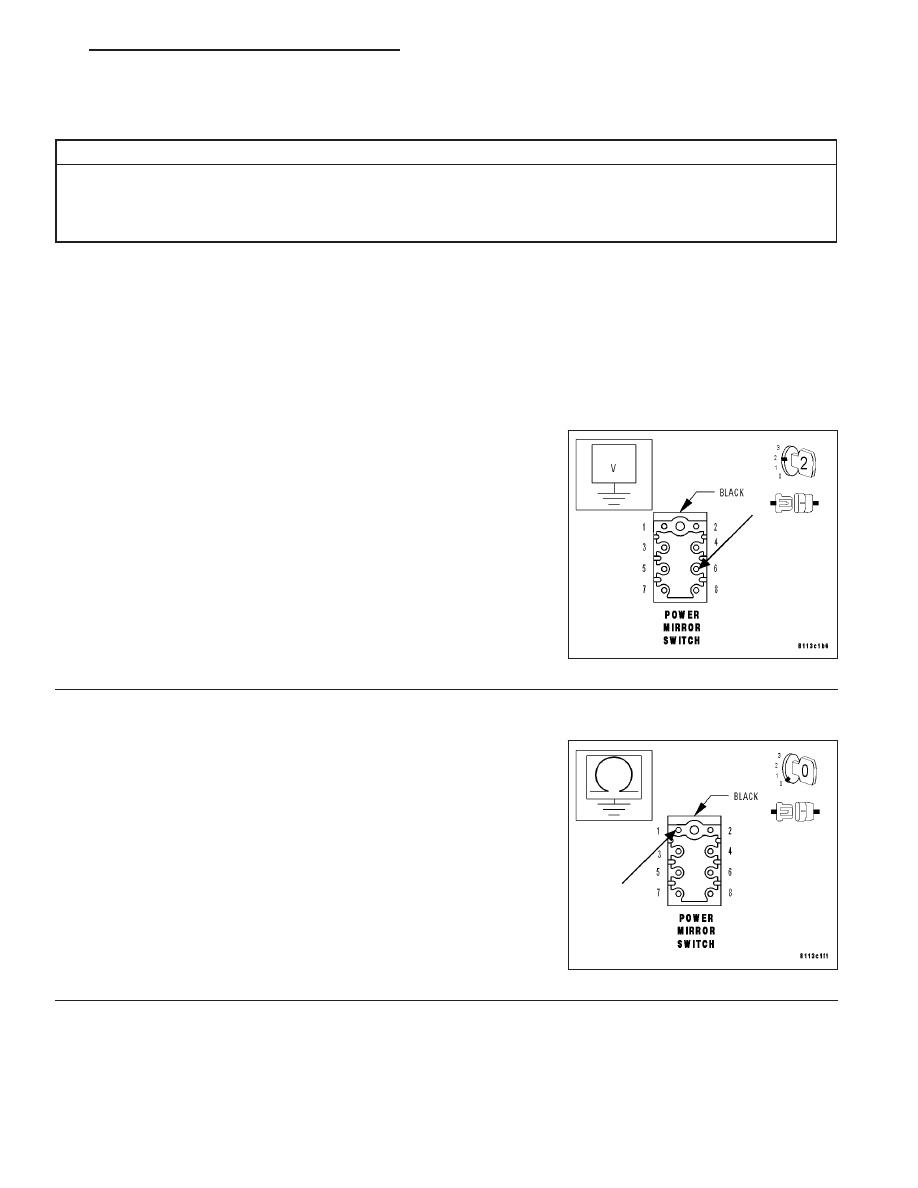

Diagnostic Test

1.

MEASURE POWER MIRROR SWITCH FUSED B(+) CIRCUIT VOLTAGE

Note: Inspect Fuse 6 located in the Underhood Accessory Fuse Block. If the fuse is open, repair the cause
of the open fuse before continuing.

Turn the ignition off.

Disconnect the Power Mirror Switch harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Fused B(+) circuit at the Power Mirror
Switch harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 2

No

>> Repair the Power Mirror Switch Fused B(+) circuit for an

open.

Perform BODY VERIFICATION TEST.

2.

MEASURE POWER MIRROR SWITCH GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Measure the resistance between ground and the Power Mirror Switch
harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Mirror Switch. (Refer to 8 - ELECTRI-

CAL/POWER MIRRORS/POWER MIRROR SWITCH -
REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Ground circuit between the Power Mirror

Switch harness connector and ground for an open.

Perform BODY VERIFICATION TEST.

ZH

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 59

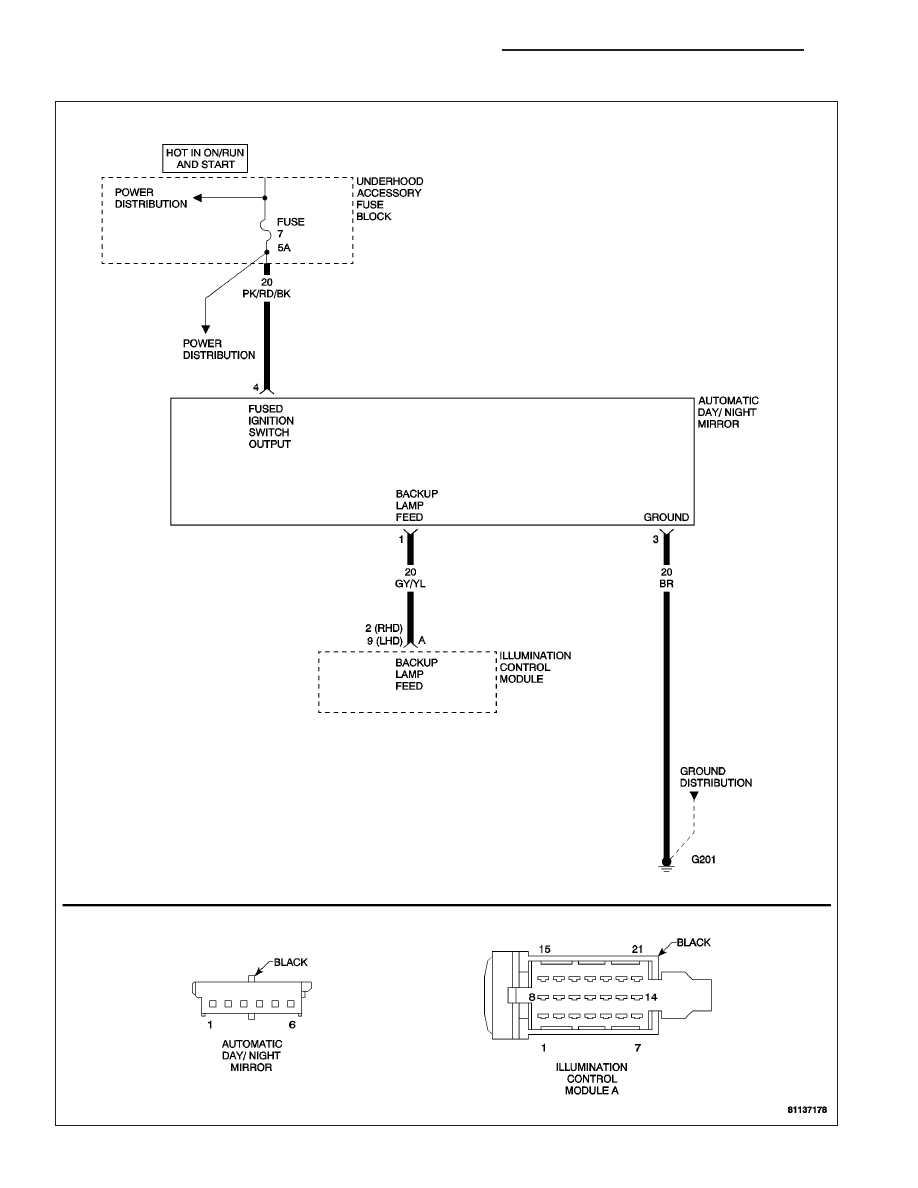

*AUTOMATIC DAY/NIGHT MIRROR INOPERATIVE

8N - 60

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

ZH
