Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 965

SWITCH-HEADLAMP - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

L307 20WT/BR

HEADLAMP SWITCH MUX

2

E2 20OR/BR

PANEL LAMPS DIMMER SIGNAL

3

L900 20WT/YL

HEADLAMP SWITCH MUX RETURN

4

E12 20OR/GY

PANEL LAMPS DRIVER

5

Z910 20BK/TN

GROUND

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

SWITCH-HEATED SEAT-LEFT - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

F23 20RD/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

Z909 20BK/LG

GROUND

3

P365 20LG/GY

LEFT HEATED SEAT SWITCH SENSE

4

P83 20TN/WT

LEFT HEATED SEAT HIGH INDICATOR DRIVER

5

-

-

6

P81 20TN/LB

LEFT HEATED SEAT LOW INDICATOR DRIVER

7

E12 20OR/GY

PANEL LAMPS DRIVER

8

-

-

SWITCH-HEATED SEAT-RIGHT - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

F23 20RD/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

Z909 20BK/LG

GROUND

3

P366 20LG/LB

RIGHT HEATED SEAT SWITCH SENSE

4

P84 20TN/VT

RIGHT HEATED SEAT HIGH INDICATOR DRIVER

5

-

-

6

P82 20TN/DG

RIGHT HEATED SEAT LOW INDICATOR DRIVER

7

E12 20OR/GY

PANEL LAMPS DRIVER

8

-

-

SWITCH-HORN - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

D500 20WT (BASE)

LIN BUS

1

X3 20DG/VT (PREMIUM)

HORN SWITCH SIGNAL

2

D501 20WT/LG (BASE)

LIN SLAVE RETURN

2

X903 20GY/LG (PREMIUM)

HORN SWITCH RETURN

8W - 80 - 150

8W-80 CONNECTOR PIN-OUTS

LX

SWITCH-IGNITION C1 - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

G900 20VT/OR

IGNITION SWITCH SENSE RETURN

2

G20 20VT/BR

IGNITION SWITCH SENSE

3

F20 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (START)

5

A106 20LB/RD

FUSED B(+)

SWITCH-IGNITION C2 (RHD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A106 20LB/RD

FUSED B(+)

2

F892 20PK/LB

IGNITION SWITCH OUTPUT (KEY-IN)

SWITCH-LIFTGATE RELEASE (LX49) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G25 20VT/TN

DECKLID/LIFTGATE RELEASE SWITCH SENSE

2

Z914 20BK/GY

GROUND

SWITCH-MEMORY SET - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

-

-

B

G920 20VT/YL

MEMORY SELECT SWITCH RETURN

C

G200 20VT/BR

MEMORY SELECT SWITCH MUX

D

-

-

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 151

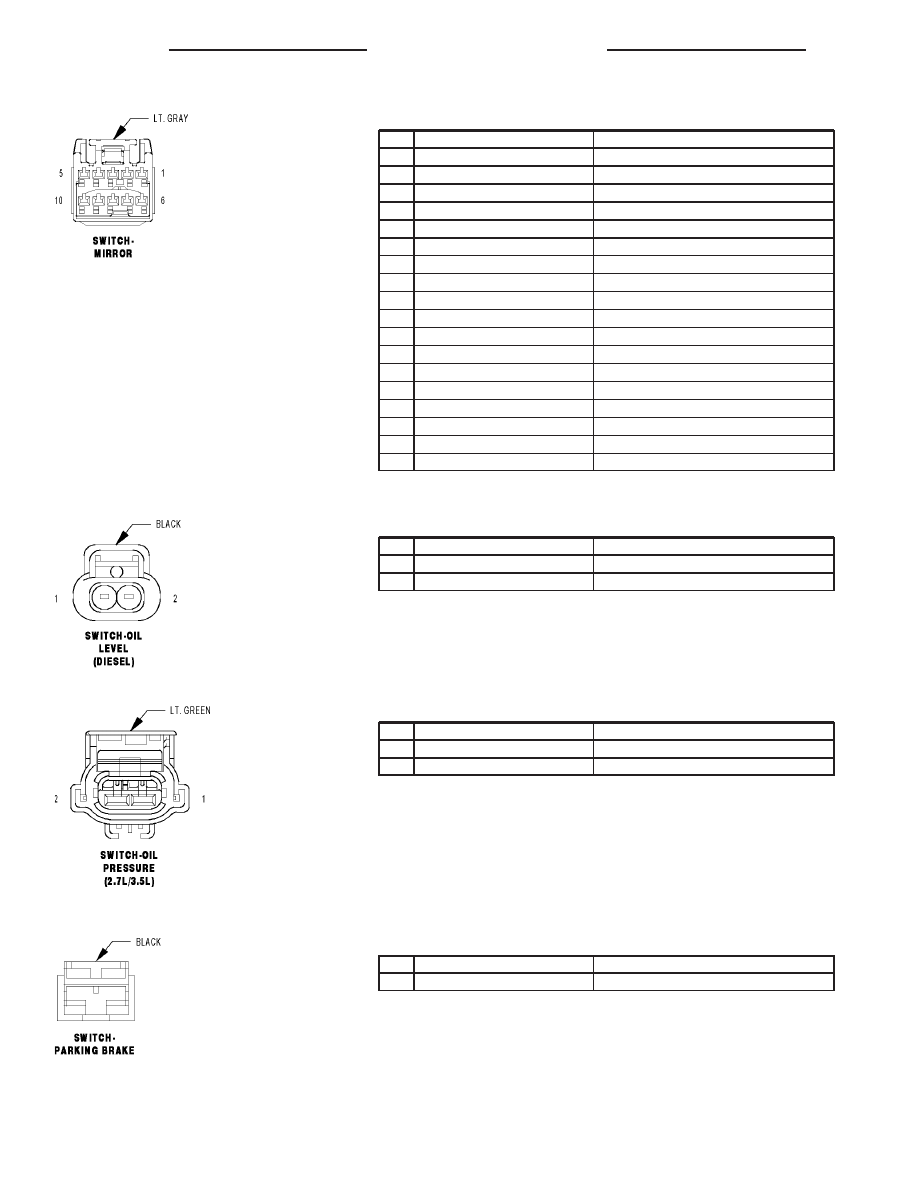

SWITCH-MIRROR - LT. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

P110 20LG/WT (RHD)

POWER FOLDING MIRROR RETURN

2

F880 20PK/DG (EXCEPT MEMORY)

FUSED ACCESSORY DELAY RELAY OUTPUT

2

E55 20OR/DG (MEMORY)

MIRROR SWITCH ILLUMINATION DRIVER

3

P76 20TN/LB (EXCEPT MEMORY)

MIRROR COMMON DRIVER

3

P710 20LG (MEMORY)

MIRROR COMMON SWITCH SENSE

4

Z912 20BK/OR (EXCEPT MEMORY)

GROUND

4

P950 20TN/GY (MEMORY)

MIRROR SWITCH RETURN

5

A913 20RD/GY (EXCEPT MEMORY)

FUSED B(+)

5

P550 20TN/LG (MEMORY)

MIRROR SWITCH SUPPLY

6

P72 20TN/GY (EXCEPT MEMORY)

PASSENGER MIRROR VERTICAL DRIVER

6

P706 20LG/GY (MEMORY)

MIRROR VERTICAL UP SWITCH SENSE

7

P71 20TN/DG (EXCEPT MEMORY)

DRIVER MIRROR VERTICAL DRIVER

7

P705 20LG/OR (MEMORY)

MIRROR VERTICAL DOWN SWITCH SENSE

8

P74 20TN/OR (EXCEPT MEMORY)

PASSENGER MIRROR HORIZONTAL DRIVER

8

P704 20LG/TN (MEMORY)

MIRROR HORIZONTAL RIGHT SWITCH SENSE

9

P75 20TN/LG (EXCEPT MEMORY)

DRIVER MIRROR HORIZONTAL DRIVER

9

P703 20DB/LG (MEMORY)

MIRROR HORIZONTAL LEFT SWITCH SENSE

10

P699 20LG/DG (RHD)

POWER FOLDING MIRROR DRIVER

SWITCH-OIL LEVEL (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K358 20GY/BL

OIL LEVEL SWITCH SIGNAL

SWITCH-OIL PRESSURE (2.7L/3.5L) - LT. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 20VT/GY

ENGINE OIL PRESSURE SIGNAL

2

-

-

SWITCH-PARKING BRAKE - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

B25 20GY/BK

PARK BRAKE SWITCH SENSE

8W - 80 - 152

8W-80 CONNECTOR PIN-OUTS

LX

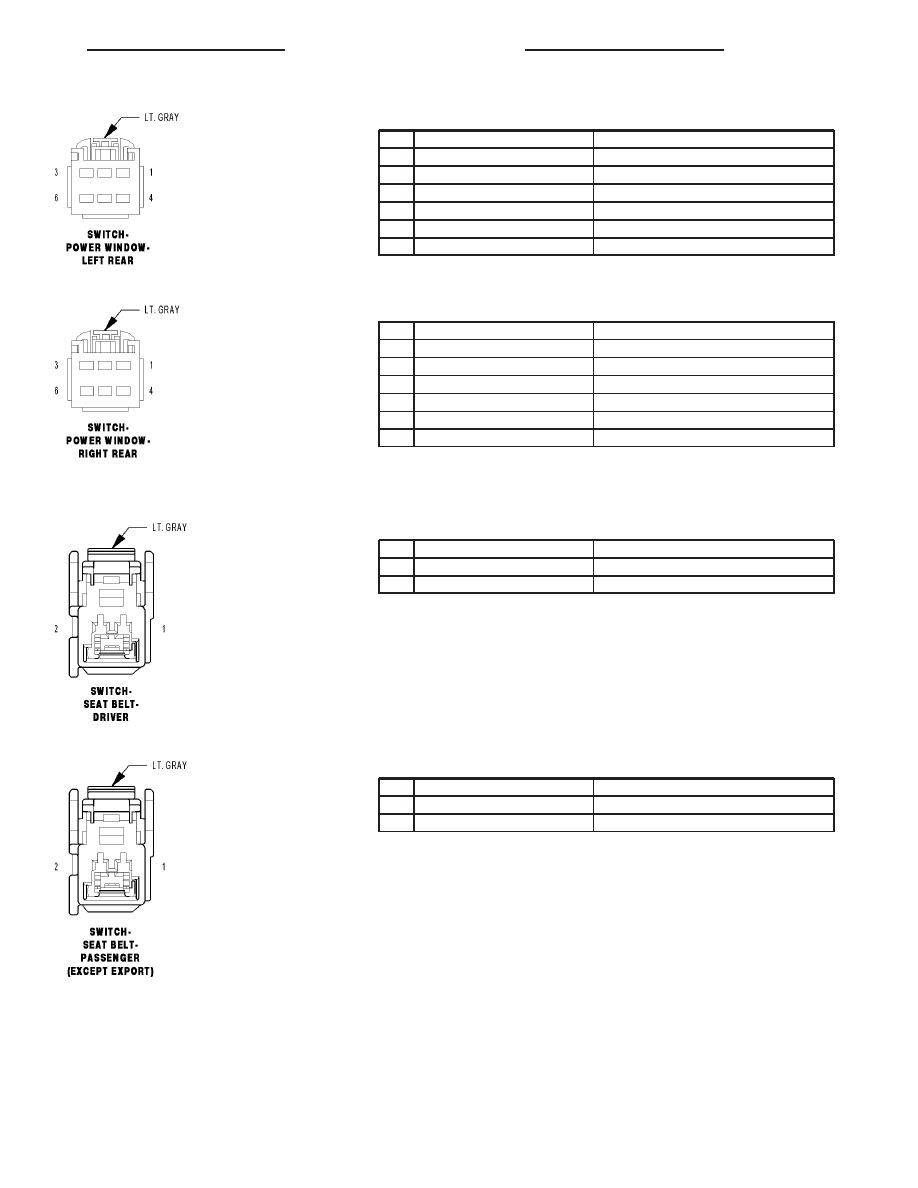

SWITCH-POWER WINDOW-LEFT REAR - LT. GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q611 14OR/GY

MASTER WINDOW SWITCH LEFT REAR (DOWN)

2

Q211 16TN/LB

LEFT REAR WINDOW DRIVER (DOWN)

3

Q111 16TN/YL

LEFT REAR WINDOW DRIVER (UP)

4

Q411 14OR/WT

MASTER WINDOW SWITCH LEFT REAR (UP)

5

-

-

6

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

SWITCH-POWER WINDOW-RIGHT REAR - LT. GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q612 14OR/DB

MASTER WINDOW SWITCH RIGHT REAR (DOWN)

2

Q212 16OR/VT

RIGHT REAR WINDOW DRIVER (DOWN)

3

Q112 16OR/BR

RIGHT REAR WINDOW DRIVER (UP)

4

Q412 14OR/LB

MASTER WINDOW SWITCH RIGHT REAR (UP)

5

-

-

6

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

SWITCH-SEAT BELT-DRIVER - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z912 20BK/OR

GROUND

2

R57 20LG/GY

DRIVER SEAT BELT SWITCH SENSE

SWITCH-SEAT BELT-PASSENGER (EXCEPT EXPORT) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R58 20LB/GY

PASSENGER SEAT BELT SWITCH SENSE

2

Z911 20BK/WT

GROUND

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 153
