Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 952





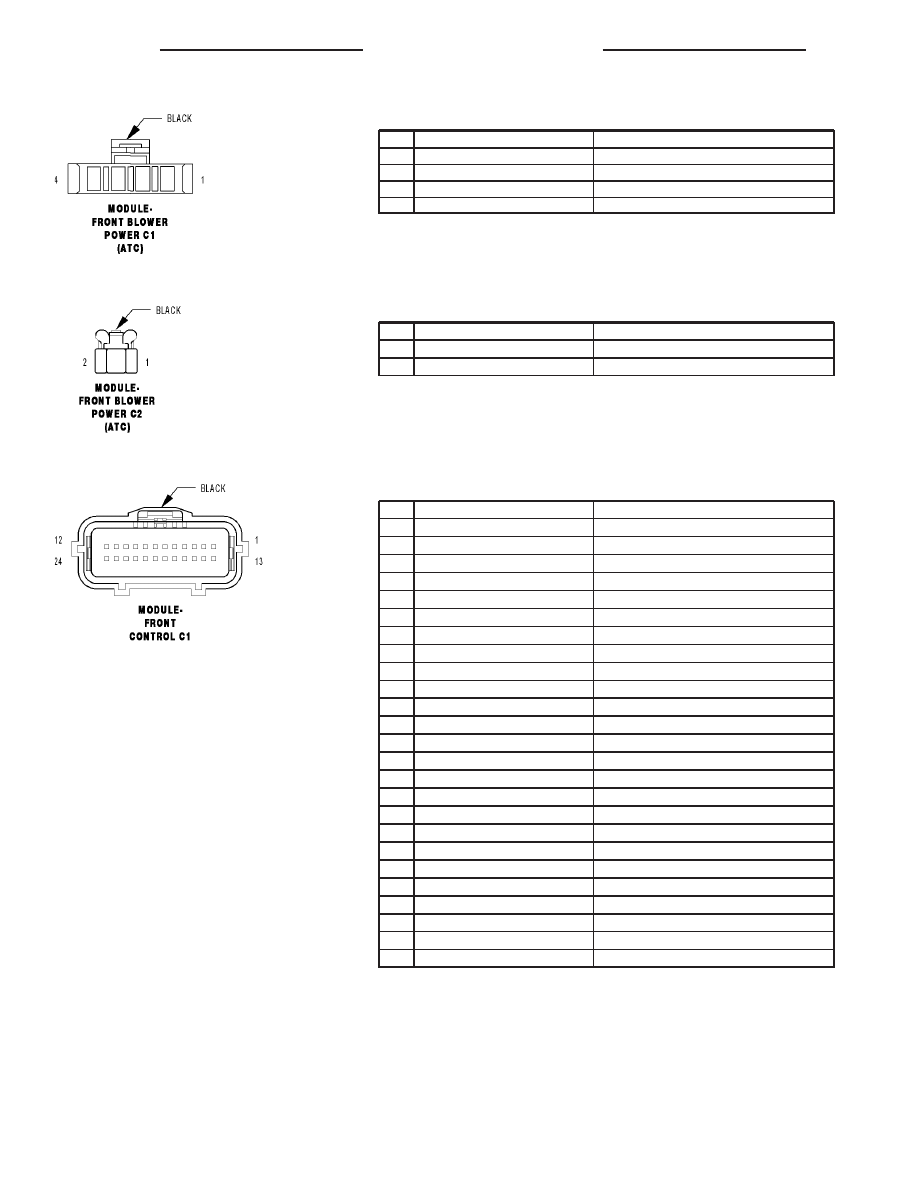

MODULE-FRONT BLOWER POWER C1 (ATC) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z908 12BK

GROUND

3

C56 20DB/LB

FRONT BLOWER CONTROL

4

C7 12DB

FUSED RUN RELAY OUTPUT

MODULE-FRONT BLOWER POWER C2 (ATC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C7 12DB

BLOWER MOTOR SUPPLY

2

Z134 12BK/LG

GROUND

MODULE-FRONT CONTROL C1 - BLACK 24 WAY

CAV

CIRCUIT

FUNCTION

1

Z902 18BK/LB

GROUND

2

D55 20WT/OR

CAN B BUS (+)

3

D54 20WT

CAN B BUS (-)

4

-

-

5

D72 20WT/LB

CAN C DIAGNOSTIC (+)

6

D71 20WT/DB

CAN C DIAGNOSTIC (-)

7

-

-

8

D65 20WT/LG

CAN C BUS (+)

9

D64 20WT/LB

CAN C BUS (-)

10

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

11

C18 20LB/BR

A/C PRESSURE TRANSDUCER SIGNAL

12

B6 20DG/WT (EXCEPT ABS)

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

13

L91 20WT/DB

HAZARD SWITCH SENSE

14

W17 20BR/LG (LX49)

REAR WIPER PARK SWITCH SENSE

15

B7 20DG/VT (EXCEPT ABS)

RIGHT FRONT WHEEL SPEED SENSOR SUPPLY

16

F891 20PK/GY

5 VOLT SUPPLY

17

-

-

18

W1 20BR/TN

WASHER FLUID LEVEL SWITCH SENSE

19

-

-

20

-

-

21

B29 20DG/WT

BRAKE SWITCH SIGNAL

22

Z902 18BK/LB (DODGE SRT8)

GROUND

22

Z902 20BK/LB (EXCEPT DODGE SRT8)

GROUND

23

G70 20VT/LB (EXPORT)

HOOD AJAR SWITCH SENSE

24

-

-

8W - 80 - 98

8W-80 CONNECTOR PIN-OUTS

LX

MODULE-FRONT CONTROL C2 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

L44 18WT/TN

RIGHT LOW BEAM DRIVER

2

-

-

3

-

-

4

G31 20VT/LG

AAT SIGNAL

5

G931 20VT/BR

SENSOR GROUND

6

L43 18WT/DB (EXCEPT HID LAMPS)

LEFT LOW BEAM DRIVER

7

L33 18WT/LG

LEFT HIGH BEAM DRIVER

8

L60 18WT/TN

RIGHT FRONT TURN SIGNAL CONTROL

9

-

-

10

L61 18WT/LG

LEFT FRONT TURN SIGNAL CONTROL

11

-

-

12

L34 18WT/GY

RIGHT HIGH BEAM DRIVER

MODULE-FRONT CONTROL IPM - BLACK 49 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A906

FUSED B(+)

3

A902

FUSED B(+)

4

A901

FUSED B(+)

5

A903

FUSED B(+)

6

-

-

7

L1

BACKUP LAMP FEED

8

-

-

9

-

-

10

W24 (HID LAMPS)

HEADLAMP WASHER RELAY CONTROL

11

W20 (LX49)

REAR WASHER PUMP MOTOR CONTROL

12

W10

FRONT WASHER PUMP MOTOR CONTROL

13

F902

IGNITION UNLOCK-RUN-START

14

K361 (DIESEL)

PTC NO. 2 RELAY CONTROL

15

X13

FUSED B(+) (I.O.D.)

16

K360 (DIESEL)

PTC NO. 1 RELAY CONTROL

17

F202

FUSED IGNITION SWITCH OUTPUT (RUN-START)

18

Z901

GROUND

19

-

-

20

-

-

21

L239 (EXPORT)

REAR FOG LAMP RELAY CONTROL

22

F923

RUN RELAY CONTROL

23

-

-

24

-

-

25

Z901

GROUND

26

L139

FRONT FOG LAMP RELAY CONTROL

27

W5

WIPER ON/OFF RELAY CONTROL

28

W12 (LX49)

REAR WIPER RELAY CONTROL

29

W2

WIPER HIGH/LOW RELAY CONTROL

30

K542

ASD RELAY OUTPUT

31

W7

FRONT WIPER PARK SWITCH SENSE

32

-

-

33

Z901

GROUND

34

L62

RIGHT REAR TURN SIGNAL CONTROL

35

C918

A/C PRESSURE SENSOR GROUND

36

-

-

37

-

-

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 99

MODULE-FRONT CONTROL IPM - BLACK 49 WAY

CAV

CIRCUIT

FUNCTION

38

P307

ACCESSORY DELAY RELAY CONTROL

39

N201

RADIATOR FAN CONTROL RELAY CONTROL

40

-

-

41

Z901

GROUND

42

-

-

43

L63

LEFT REAR TURN SIGNAL CONTROL

44

-

-

45

N112

RADIATOR FAN HIGH RELAY CONTROL

46

P201 (EXCEPT MEMORY)

ADJUSTABLE PEDALS RELAY CONTROL

47

X4

HORN RELAY CONTROL

48

L177

PARK LAMP RELAY CONTROL

49

K175 (AWD/SRT8/DIESEL)

RADIATOR FAN RELAY COIL SIGNAL

MODULE-FUEL PUMP - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

N4 20DB/WT

FUEL LEVEL SENSOR NO. 1 SIGNAL

2

Z210 20BK

GROUND

3

N5 20DB/WT

FUEL LEVEL SENSOR NO. 2 SIGNAL

4

Z912 16BK/OR

GROUND

5

N1 16DB/OR

FUEL PUMP RELAY OUTPUT

MODULE-GLOW PLUG (DIESEL) - 12 WAY

CAV

CIRCUIT

FUNCTION

1

A202 16BK/BL

GLOW PLUG NO. 1 CONTROL

2

A203 16BK/VT

GLOW PLUG NO. 2 CONTROL

3

A204 16BK/RD

GLOW PLUG NO. 3 CONTROL

4

A208 16BK/YL

GLOW PLUG NO. 4 CONTROL

5

K343 20RD/DG

FUSED ASD RELAY OUTPUT 2

6

Z917 18BR

GROUND

7

A211 16BK/DG

GLOW PLUG NO. 5 CONTROL

8

A216 16BK/WT

GLOW PLUG NO. 6 CONTROL

9

-

-

10

-

-

11

-

-

12

D509 20WT/BL

ECM LIN BUS

8W - 80 - 100

8W-80 CONNECTOR PIN-OUTS

LX

MODULE-GLOW PLUG-EYELET (DIESEL) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A802 7RD

B(+)

MODULE-HANDS FREE - DK. GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

A300 16GY/LG

FUSED B(+) (I.O.D.)

2

-

-

3

-

-

4

D54 20WT

CAN B BUS (-)

5

X722 22LB/DG

MICROPHONE 2 IN (+)

6

-

-

7

-

-

8

X703 22DG/OR

LEFT AUDIO OUTPUT

9

X704 22DG/YL

RIGHT AUDIO OUTPUT

10

X795 20DG

COMMON AUDIO OUTPUT

11

-

-

12

-

-

13

-

-

14

D55 20WT/OR

CAN B BUS (+)

15

X730 20GY/YL

VOICE RECOGNITION/PHONE SWITCH SIGNAL

16

X712 22DG/LB

MICROPHONE 1 IN (+)

17

X792 22LB/DG

MICROPHONE IN (-)

18

-

-

19

-

-

20

X793 22DG/YL

MICROPHONE FEED

21

X835 20OR/GY

SENSOR GROUND

22

Z909 18BK/LG

GROUND

MODULE-HEADLAMP LEVELING (EXPORT) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F500 20DG/PK

FUSED RUN RELAY OUTPUT

2

D205 20WT/DB

SCI RECEIVE (LEFT HID LAMP)

3

Z901 20BK/DG

GROUND

4

D55 20WT/OR

CAN B BUS (+)

5

D211 20WT/RD

SCI RECEIVE (RIGHT HID LAMP)

6

D54 20WT

CAN B BUS (-)

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 101
