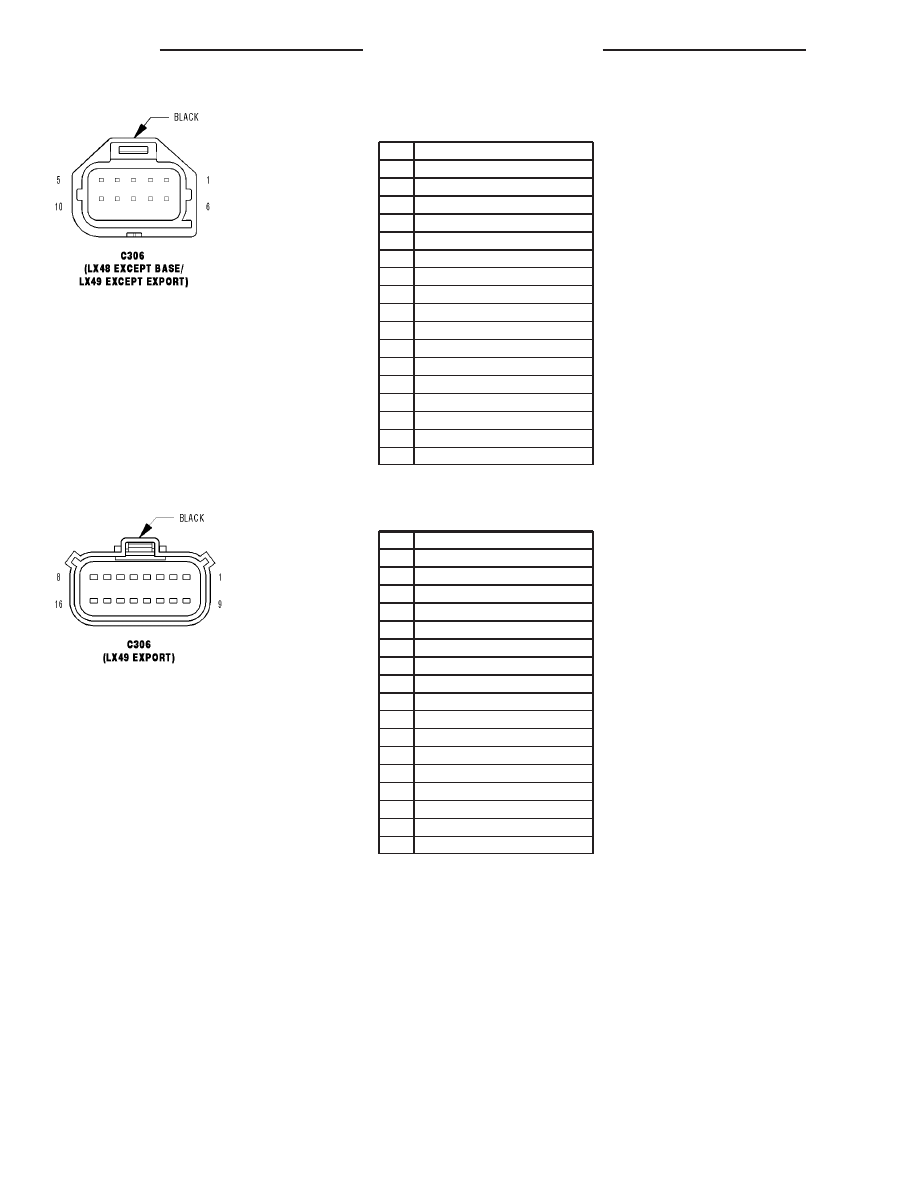

C306 (LX48 EXCEPT BASE/LX49 EXCEPT

EXPORT) - BLACK (REAR END LIGHTING SIDE)

CAV

CIRCUIT

1

X700 20GY/OR (LX48 PARKTRONICS)

1

L777 20WT/VT (LX49)

2

D701 20WT/LB (LX48 PARKTRONICS)

2

Z914 18BK/BR (LX49)

3

D700 20WT/GY (LX48 PARKTRONICS)

3

L53 20DG/WT (LX49 MK25)

3

B29 20DG/WT (LX49 MK25E)

4

D703 20WT/BK (LX48 PARKTRONICS)

4

L1 20WT/LG (LX49)

5

D704 20WT/DB (LX48 PARKTRONICS)

5

L62 18WT/YL (LX49)

6

X750 20GY/LB (LX48 PARKTRONICS)

6

L63 18WT/DG (LX49)

7

L777 20WT/VT (LX48)

8

Z914 20BK/BR (LX48)

9

-

10

-

C306 (LX49 EXPORT) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

L777 20WT/VT

2

Z914 16BK/GY

3

L53 20DG/WT (MK25)

3

B29 20DG/WT (MK25E)

4

L1 20WT/LG

5

L62 20WT/YL

6

L63 20WT/DG

7

L90 20WT/OR

8

D700 20WT/GY

9

D701 20WT/LB

10

D703 20WT/BK

11

D704 20WT/DB

12

X700 20GY/OR

13

X750 20GY/LB

14

-

15

-

16

-

8W - 80 - 38

8W-80 CONNECTOR PIN-OUTS

LX

C306 (LX49 EXPORT) - BLACK (REAR END

LIGHTING SIDE)

CAV

CIRCUIT

1

L777 20WT/VT

2

Z914 16BK/BR

3

L53 20DG/WT (MK25)

3

B29 20DG/WT (MK25E)

4

L1 20WT/LG

5

L62 18WT/YL

6

L63 18WT/DG

7

L90 20WT/OR

8

D700 20WT/GY

9

D701 20WT/LB

10

D703 20WT/BK

11

D704 20WT/DB

12

X700 20GY/OR

13

X750 20GY/LB

14

-

15

-

16

-

C307 (LX48) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

L777 20WT/VT

2

Z914 20BK/GY

3

L63 20WT/DG

4

L53 20DG/WT (MK25)

4

B29 20DG/WT (MK25E)

5

L1 20WT/LG

6

L90 20WT/OR (EXPORT)

C307 (LX48) - BLACK (LEFT TAIL LAMP SIDE)

CAV

CIRCUIT

1

L777 20WT/VT (EXCEPT EXPORT)

1

L777 18WT/VT (EXPORT)

2

Z914 20BK/GY

3

L63 18WT/DG

4

L53 18DG/WT (MK25)

4

B29 18DG/WT (MK25E)

5

L1 20WT/LG (300C)

5

L1 18WT/LG (EXCEPT 300C)

6

L90 18WT/OR (EXPORT)

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 39

C308 (LX48) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

L777 20WT/VT

2

Z914 20BK/GY

3

L62 20WT/YL

4

L53 20DG/WT (MK25)

4

B29 20DG/WT (MK25E)

5

L1 20WT/LG

6

L90 20WT/OR (EXPORT)

C308 (LX48) - BLACK (RIGHT TAIL LAMP SIDE)

CAV

CIRCUIT

1

L777 20WT/VT (EXCEPT EXPORT)

1

L777 18WT/VT (EXPORT)

2

Z914 20BK/GY

3

L62 18WT/YL

4

L53 18DG/WT (MK25)

4

B29 18DG/WT (MK25E)

5

L1 20WT/LG (300C)

5

L1 18WT/LG (EXCEPT 300C)

6

L90 18WT/OR (EXPORT)

C309 (LX49) - DK. GRAY (LEFT TAIL LAMP

SIDE)

CAV

CIRCUIT

1

L777 20BR

2

Z914 20BK

3

L63 18RD/OR

4

L53 20BR/VT (MK25)

4

B29 20BR/VT (MK25E)

5

L1 20VT/RD

6

-

C309 (LX49) - DK. GRAY (REAR END LIGHTING

SIDE)

CAV

CIRCUIT

1

L777 20WT/VT

2

Z914 20BK/BR

3

L63 18WT/DG

4

L53 20DG/WT (MK25)

4

B29 20DG/WT (MK25E)

5

L1 20WT/LG

6

-

8W - 80 - 40

8W-80 CONNECTOR PIN-OUTS

LX

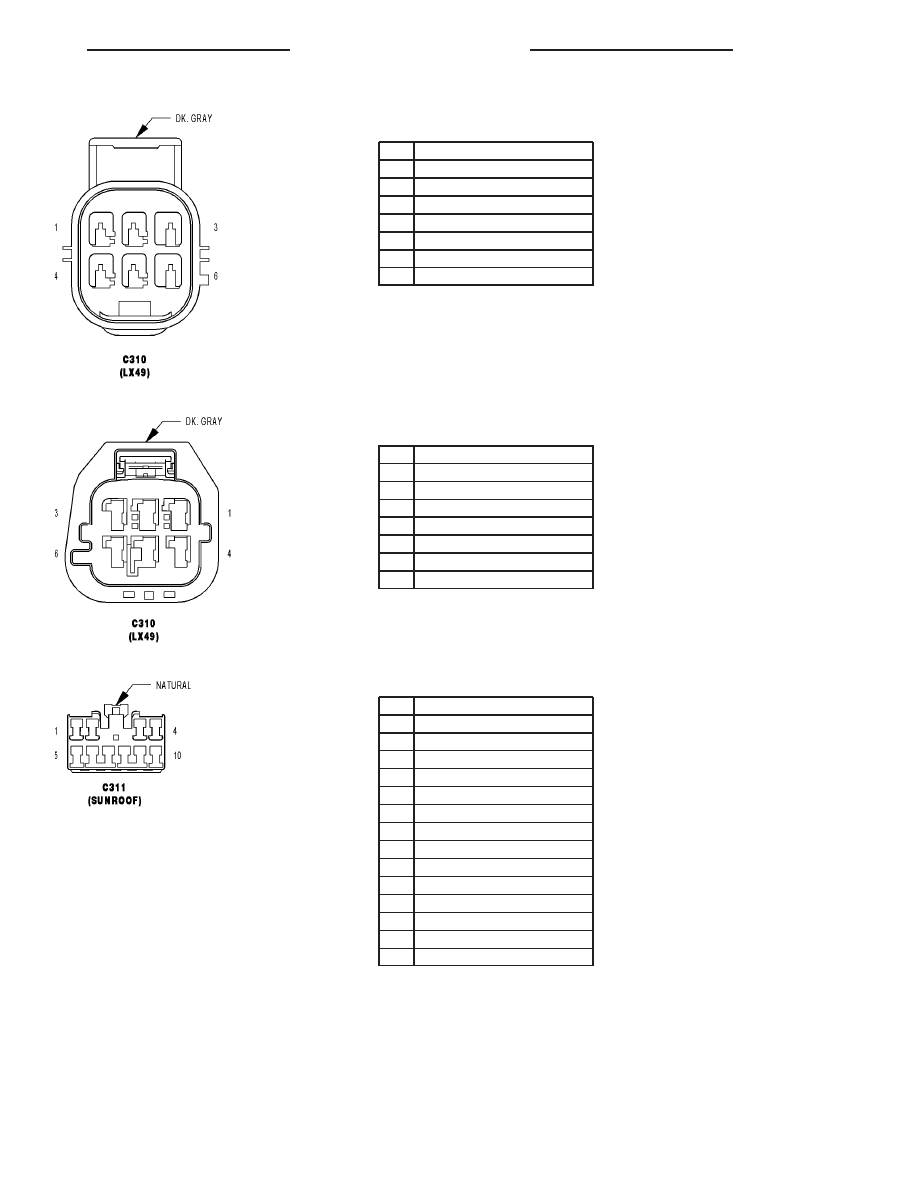

C310 (LX49) - DK. GRAY (REAR END LIGHTING

SIDE)

CAV

CIRCUIT

1

L777 20WT/VT

2

Z914 20BK/BR

3

L62 18WT/YL

4

L53 20DG/WT (MK25)

4

B29 20DG/WT (MK25E)

5

L1 20WT/LG

6

-

C310 (LX49) - DK. GRAY (RIGHT TAIL LAMP

SIDE)

CAV

CIRCUIT

1

L777 20BR

2

Z914 20BK

3

L62 18RD/OR

4

L53 20BR/VT (MK25)

4

B29 20BR/VT (MK25E)

5

L1 20VT/RD

6

-

C311 (SUNROOF) - NATURAL (DOME SIDE)

CAV

CIRCUIT

1

Q6 20OR/LG (LHD)

1

Q6 22OR/LG (RHD)

2

-

3

X13 16DG/GY

4

Q5 20OR/LB (LHD)

4

Q5 22OR/LB (RHD)

5

Z909 16BK/LG

6

D55 20WT/OR

7

D54 20WT

8

Q3 20OR/TN (LHD)

8

Q3 22OR/TN (RHD)

9

Q4 20OR/YL (LHD)

9

Q4 22OR/YL (RHD)

10

-

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 41
