Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 706





8.

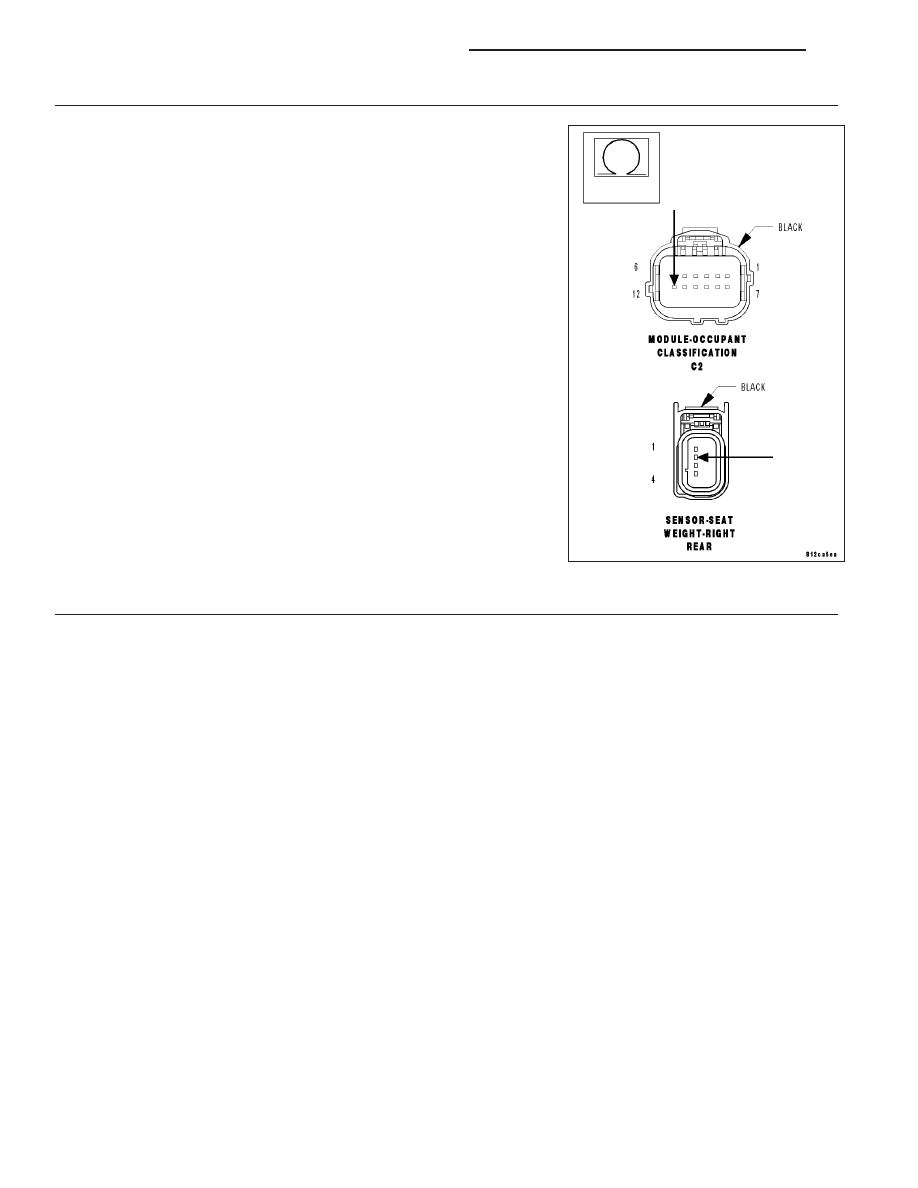

CHECK (R728) SEAT WEIGHT SENSOR GROUND CIRCUIT FOR AN OPEN

Measure the resistance of the (R728) Seat Weight Sensor Ground circuit
between the OCM C2 connector and the Right-Rear Seat Weight Sensor
connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the OCM in accordance with the Service Informa-

tion.

Perform OCS VERIFICATION TEST - VER 1.

No

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the Seat
Harness if the condition inspecting or testing for is present in the
Seat Harness.

Replace the Passenger Seat Harness in accordance with the
Service Information.

Perform OCS VERIFICATION TEST - VER 1.

9.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase all DTCs from all Airbag modules.

If any ACTIVE codes are present they must be resolved before diagnosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

Look for chafed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or con-
taminated terminals.

The following additional checks may assist you in identifying a possible intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
With the scan tool, monitor active codes as you work through the following steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return, continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the active DTC in ques-
tion.

Does the scan tool display any ACTIVE DTCs?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

8O - 230

RESTRAINTS - ELECTRICAL DIAGNOSTICS

LX

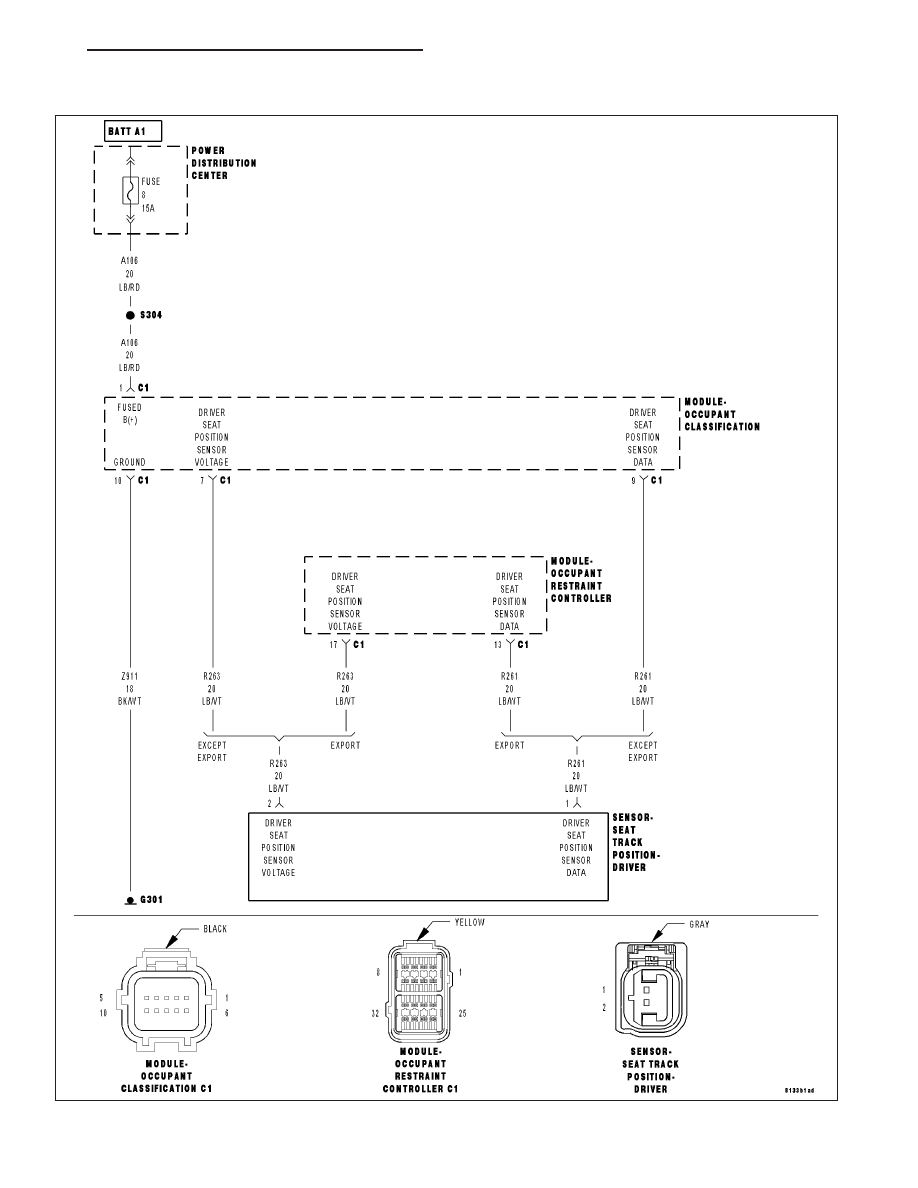

B1B8C-DRIVER SEAT TRACK POSITION SENSOR CIRCUIT PERFORMANCE

For a complete wiring diagram Refer to Section 8W.

LX

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 231

•

When Monitored:
While the CAN bus ignition status is in IGN_RUN, the module checks the sensor input ranges.

•

Set Condition:
If the module detects that the sensor input is between 8 and 12 mA.

Possible Causes

DRIVER SEAT TRACK POSITION SENSOR

OCCUPANT CLASSIFICATION MODULE (OCM)

OCCUPANT RESTRAINT CONTROLLER

1.

IDENTIFYING VEHICLE EQUIPMENT

NOTE: Ensure the battery is fully charged.

NOTE: The Seat Track Position Sensor(s) will be wired to the Occupant Restraint Controller (ORC) if the
vehicle is not equipped with the Occupant Classification Module (OCM).
With the scan tool, read ORC and if equipped OCM active DTCs.

Select the module reporting the Seat Track Position Sensor DTC(s)

ORC

>> Go To 5

OCM

Go To 2 Diagnostic Test

2.

CHECK FOR ACTIVE INTERNAL FAULTS, IGNITION FAULTS, BATTERY FAULTS, OR SEAT TRACK
POSITION SENSOR CIRCUIT HIGH OR LOW FAULTS IN THE OCCUPANT CLASSIFICATION MODULE
(OCM)

With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display any active DTCs relating to internal faults, ignition faults, battery faults, or
Seat Track Position Sensor Circuit High or Low faults?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of

symptoms.

No

>> Go To 3

3.

VERIFY THAT B1B8C-DRIVER SEAT TRACK POSITION SENSOR CIRCUIT PERFORMANCE IS ACTIVE

Does the scan tool display active: B1B8C-DRIVER SEAT TRACK POSITION SENSOR CIRCUIT
PERFORMANCE?

Yes

>> Go To 4

No

>> Go To 8

4.

PERFORM SEAT TRACK POSITION SENSOR PERFORMANCE TEST

With the scan tool, erase OCM DTCs.

Turn the ignition off, wait 10 seconds and then turn the ignition on.

Cycle the driver seat to the full forward position and then to the full rearward position.

Return the driver seat to its approximate original position.

Wait two minutes, and then with the scan tool, read OCM DTCs.

Does the scan tool display active: B1B8C-DRIVER SEAT TRACK POSITION SENSOR CIRCUIT PERFOR-
MANCE?

Yes

>>

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

8O - 232

RESTRAINTS - ELECTRICAL DIAGNOSTICS

LX

WARNING: If the Occupant Classification Module (OCM) is dropped at any time, it must be replaced. Failure
to take the proper precautions can result in accidental airbag deployment and personal injury or death.Re-
place the Driver Seat Track Position Sensor in accordance with the Service Information.

Perform the OCS VERIFICATION TEST-VER 1.If DTC B1B8C-DRIVER SEAT TRACK POSITION SEN-
SOR CIRCUIT PERFORMANCE returns active, replace the OCM in accordance with the Service Infor-
mation.

No

>> Perform the OCS VERIFICATION TEST-VER 1. Diagnostic Test

5.

CHECK FOR ACTIVE INTERNAL FAULTS, IGNITION FAULTS, BATTERY FAULTS, OR SEAT TRACK
POSITION SENSOR CIRCUIT HIGH OR LOW FAULTS IN THE OCCUPANT RESTRAINT CONTROLLER
(ORC)

With the scan tool, read Occupant Restraint Controller (ORC) DTCs.

Does the scan tool display any active DTCs relating to internal faults, ignition faults, battery faults, or
Seat Track Position Sensor Circuit High or Low faults?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of

symptoms.

No

>> Go To 6

6.

VERIFY THAT B1B8C-DRIVER SEAT TRACK POSITION SENSOR CIRCUIT PERFORMANCE IS ACTIVE

With the scan tool, read ORC DTCs.

Does the scan tool display active: B1B8C-DRIVER SEAT TRACK POSITION SENSOR CIRCUIT PERFOR-
MANCE?

Yes

>> Go To 7

No

>> Go To 8

7.

PERFORM SEAT TRACK POSITION SENSOR PERFORMANCE TEST

With the scan tool, erase ORC DTCs.

Turn the ignition off, wait 10 seconds and then turn the ignition on.

Cycle the driver seat to the full forward position and then to the full rearward position.

Return the driver seat to its approximate original position.

Wait two minutes, and then with the scan tool, read OCM DTCs.

Does the scan tool display active: B1B8C-DRIVER SEAT TRACK POSITION SENSOR CIRCUIT PERFOR-
MANCE?

Yes

>>

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the Occupant Restraint Controller (ORC) is dropped at any time, it must be replaced. Failure to
take the proper precautions can result in accidental airbag deployment and personal injury or death.Replace
the Driver Seat Track Position Sensor in accordance with the Service Information.

Perform the ORC VERIFICATION TEST-VER 1.If DTC B1B8C-DRIVER SEAT TRACK POSITION SEN-
SOR CIRCUIT PERFORMANCE returns active, replace the ORC in accordance with the Service Infor-
mation.

No

>> Perform the ORC VERIFICATION TEST-VER 1.

LX

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 233
