B1852–DRIVER WINDOW SWITCH CIRCUIT STUCK – DDM

For a complete wiring diagram Refer to Section 8W.

8N - 230

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
Whenever the module is awake.

•

Set Condition:
When the Driver Window Driver Express Switch Mux circuit is below 3.5 volts for over 30 seconds.

Possible Causes

(Q221) DRIVER WINDOW DRIVER EXPRESS SWITCH MUX CIRCUIT SHORT TO GROUND

(Q221) DRIVER WINDOW DRIVER EXPRESS SWITCH MUX CIRCUIT SHORT TO THE (Z421) DRIVER
EXPRESS SWITCH RETURN CIRCUIT

WINDOW/DOOR LOCK SWITCH SHORT TO GROUND

DRIVER DOOR MODULE (DDM)

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Operate the Driver Window Switch in all positions several times.

Wait 30 seconds.

With the scan tool, read DTC’s.

Does the scan tool display B1852–DRIVER WINDOW SWITCH CIRCUIT STUCK?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST – VER 1).

2.

DRIVER WINDOW SWITCH SHORTED

With the scan tool, erase DTC’s.

Disconnect the Driver Window/Door Lock Switch C2 connector.

With the scan tool, read DTC’s.

Does the scan tool display B1852–DRIVER WINDOW SWITCH
CIRCUIT STUCK?

No

>> Replace the Driver Express Window/Door Lock Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

Yes

>> Go To 3

LX

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

8N - 231

3.

(Q221) DRIVER WINDOW DRIVER EXPRESS SWITCH MUX CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Driver Door Module C2 connector.

Measure the resistance between ground and the (Q221) Driver Window
Driver Express Switch Mux circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (Q221) Driver Window Driver Express Switch

Mux circuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

Yes

>> Go To 4

4.

(Q221) DRIVER WINDOW DRIVER EXPRESS SWITCH MUX CIRCUIT SHORT TO (Z421) DRIVER
EXPRESS SWITCH RETURN CIRCUIT

Measure the resistance between the (Q221) Driver Window Driver
Express Switch Mux circuit and the (Z421) Driver Express Switch
Return circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (Q221) Driver Window Driver Express Switch

Mux circuit for a short to the (Z421) Driver Express Switch
Return circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

No

>> Replace the Driver Door Module.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST – VER 1).

8N - 232

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

LX

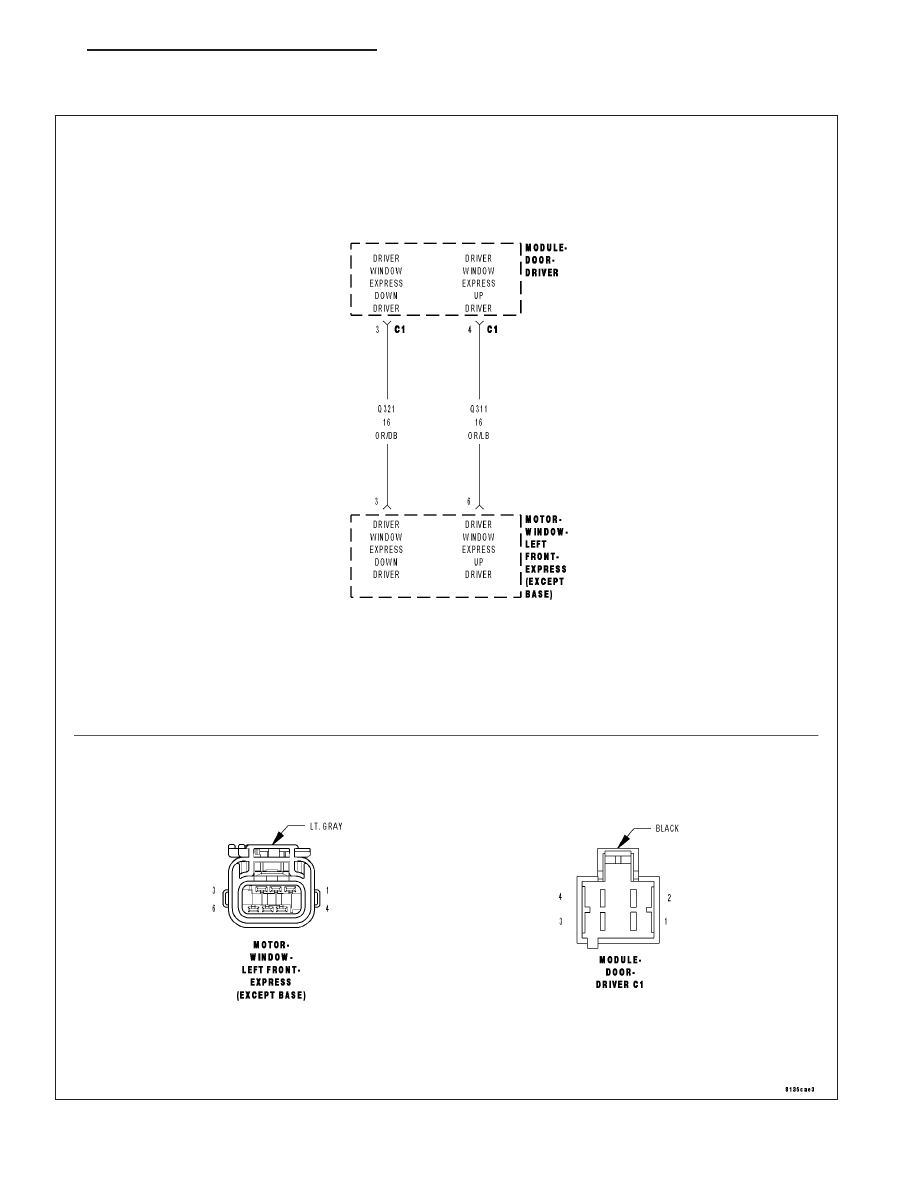

B1854–DRIVER WINDOW MOTOR CONTROL CIRCUIT LOW – DDM

For a complete wiring diagram Refer to Section 8W.
