When Monitored:
When the seat motor is activated (sensor supply voltage is switched on whenever motor is activated).

•

Set Condition:
If during motor operation the sensor voltage is not within a specified range this code will set. This DTC will
only set when the seat switch is moved in the same direction three consecutive times.

Possible Causes

(G401) DRIVER SEAT HORIZONTAL POSITION SENSE CIRCUIT SHORTED TO VOLTAGE

DRIVER RECLINER SEAT ADJUSTER MOTOR

MEMORY SEAT MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Move the seat switch in the horizontal position three times.

With the scan tool, read DTC’s.

Does the scan tool display B1D6E–SEAT HORIZONTAL POSITION SENSOR CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/POWER
SEATS - DIAGNOSIS AND TESTING)

2.

CHECK THE (G401) DRIVER SEAT HORIZONTAL POSITION SENSE VOLTAGE

Disconnect the Driver Horizontal Seat Adjuster Motor.

NOTE: Check connectors – Clean and repair as necessary.
With the scan tool erase DTC’s

Move the seat switch in the horizontal positions three times.

With the scan tool, read DTC’s.

Does the same DTC reset?

No

>> Inspect the position sense wire for a possible intermittent short to voltage from another circuit, if OK

replace the Driver Horizontal Seat Adjuster Motor assembly.

Perform POWER SEAT SYSTEM VERIFICATION TEST – VER 1 (Refer to 8 - ELECTRICAL/POWER
SEATS - DIAGNOSIS AND TESTING)

Yes

>> Inspect the position sense wire for a possible short to voltage from another circuit, if OK replace the

Memory Seat Module.

Perform POWER SEAT SYSTEM VERIFICATION TEST – VER 1 (Refer to 8 - ELECTRICAL/POWER
SEATS - DIAGNOSIS AND TESTING)

8N - 130

POWER SEATS - ELECTRICAL DIAGNOSTICS

LX

B1D71–SEAT FRONT VERTICAL POSITION SENSOR CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

LX

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 131

•

When Monitored:
When the seat motor is activated (sensor supply voltage is switched on whenever motor is activated).

•

Set Condition:
If sensor voltage is not within a specified range this DTC will set. This DTC will only set when the seat switch
is moved in the same direction three consecutive times.

Possible Causes

(G404) DRIVER SEAT FRONT VERTICAL POSITION SENSE CIRCUIT SHORTED TO GROUND

FRONT DRIVER VERTICAL SEAT ADJUSTER MOTOR

MEMORY SEAT MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Move the Seat Switch in the Front Vertical position three times.

With the scan tool, read DTC’s.

Does the scan tool display B1D71–SEAT FRONT VERTICAL POSITION SENSOR CIRCUIT LOW?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/POWER
SEATS - DIAGNOSIS AND TESTING)

2.

CHECK THE (G404) DRIVER SEAT FRONT VERTICAL POSITION SENSE VOLTAGE

Disconnect the Front Driver Vertical Seat Adjuster Motor.

NOTE: Check connectors – Clean and repair as necessary.
Move the seat switch in the front vertical position during the next step.

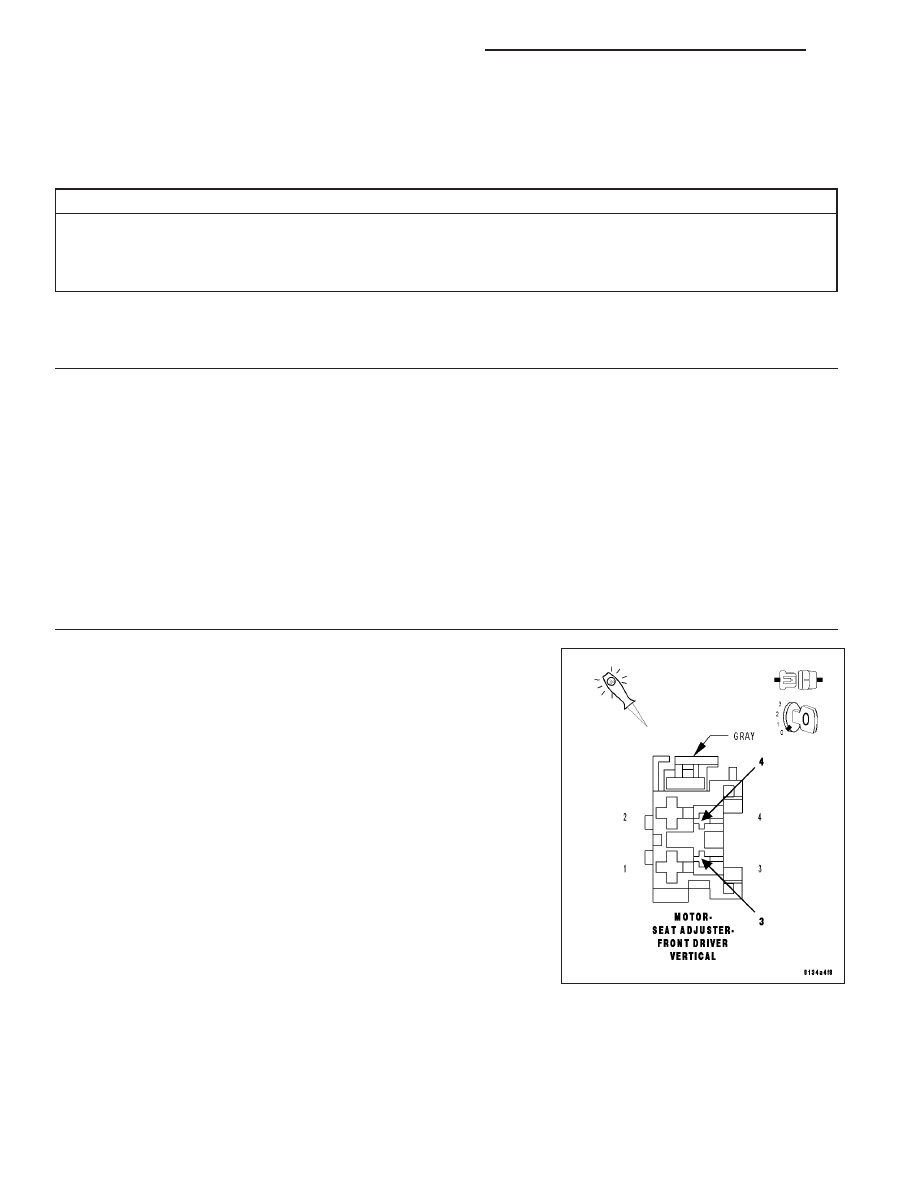

Using a 12-volt test light connect one lead to the (G404) Driver Seat
Front Vertical Position Sense circuit and the other lead to the Driver
Seat Front Vertical Sensor Ground at the Front Driver Seat Adjuster
Motor connector.

Does the test light illuminate for approximately two seconds

then turn off with the seat switch engaged?

Yes

>> Replace the Front Driver Seat Adjuster Motor assembly.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1 (Refer to 8 - ELECTRICAL/POWER SEATS - DIAG-
NOSIS AND TESTING)

No

>> Go To 3

8N - 132

POWER SEATS - ELECTRICAL DIAGNOSTICS

LX

3.

CHECK THE (G404) DRIVER SEAT FRONT VERTICAL POSITION SENSE WIRE FOR A SHORT TO
GROUND

Disconnect the Memory Seat Module C3 connector.

NOTE: Check connectors – Clean and repair as necessary.
Measure the resistance of the (G404) Driver Seat Front Vertical Posi-
tion Sense wire at the Front Driver Vertical Seat Adjuster Motor con-
nector to ground.

Is the resistance below 1000.0 ohm?

Yes

>> Repair the (G404) Driver Seat Front Vertical Position Sense

circuit for a short to ground.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1 (Refer to 8 - ELECTRICAL/POWER SEATS - DIAG-
NOSIS AND TESTING)

No

>> Replace the Memory Seat Module.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1 (Refer to 8 - ELECTRICAL/POWER SEATS - DIAG-
NOSIS AND TESTING)
