B1D22,B1D2E–MIRROR HORIZONTAL MOTOR CONTROL CIRCUIT/PERFORMANCE
– DOOR MODULE

8N - 94

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

LX

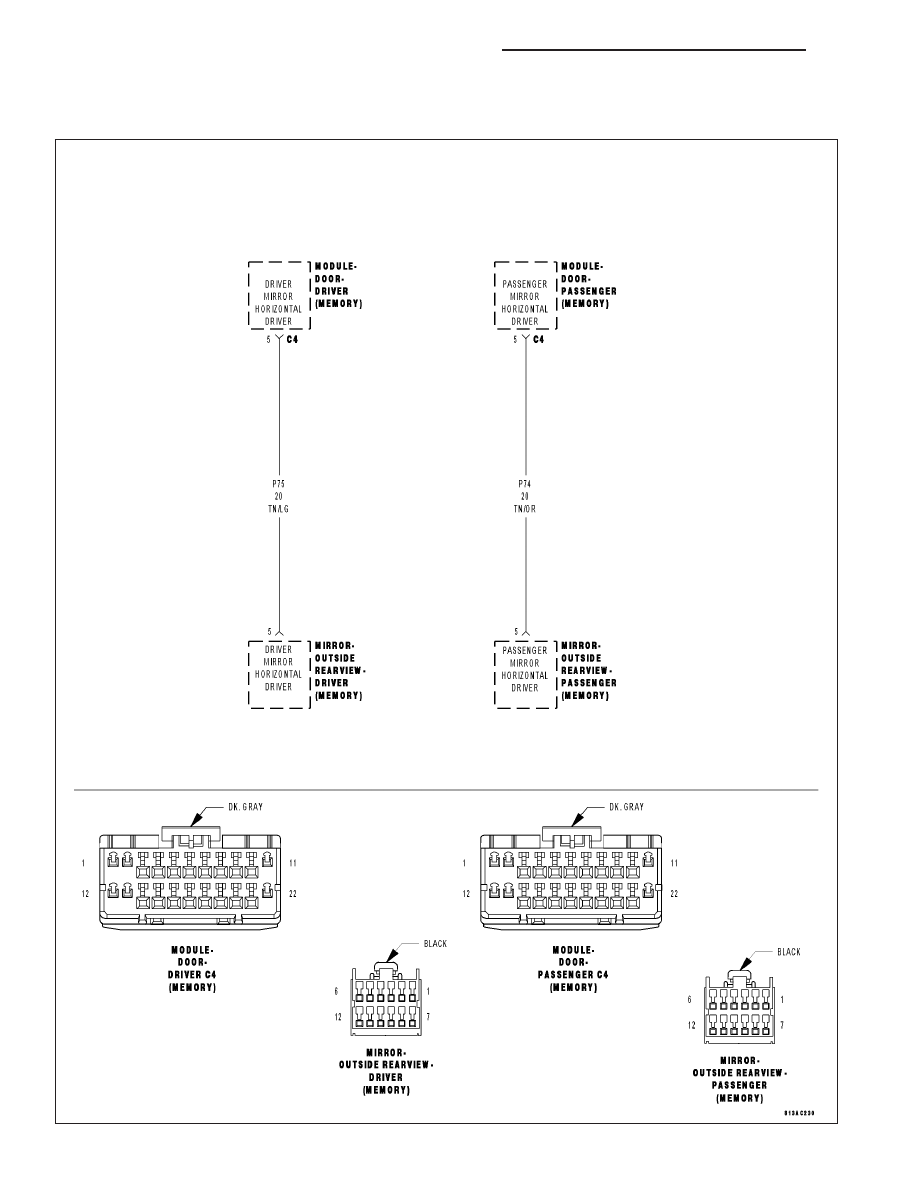

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously.

•

Set Condition:
When the Driver/Passenger Door Module senses a value below the tolerance of the mirror motor on the Mirror
Horizontal Motor Driver circuit for over 10 ms., this code will set.NOTE: This test covers both the Driver and
Passenger code depending on the side the code appeared in.

Possible Causes

(P75) OR (P74) MIRROR HORIZONTAL DRIVER CIRCUIT SHORT TO GROUND

(P75) OR (P74) MIRROR HORIZONTAL DRIVER CIRCUIT SHORTED TO THE (Z912) OR (Z911) GROUND
CIRCUIT

MIRROR SHORTED

DRIVER/PASSENGER DOOR MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Operate the Mirror Switch in all directions several times.

Cycle the ignition from on to off three times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display B1D22 or B1D2E–MIRROR HORIZONTAL MOTOR CONTROL CIRCUIT/PER-
FORMANCE?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

LX

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 95

2.

TEST FOR A SHORTED MIRROR

Disconnect the appropriate mirror connector.

With the scan tool, erase DTC’s.

Operate the Mirror Switch in all directions several times.

Cycle the ignition from on to off three times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display B1D22 or B1D2E–MIRROR HORI-
ZONTAL MOTOR CONTROL CIRCUIT/PERFORMANCE?

No

>> Replace the Mirror.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

Yes

>> Go to 3

3.

TEST THE (P75) OR (P74)) MIRROR HORIZONTAL MOTOR DRIVER WIRE FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the appropriate Door Module C4 connector.

Measure the resistance between ground and the (P75) or (P74) Mirror
Horizontal Motor Driver circuit.

Is the resistance below 5000.0 ohms?

Yes

>> Repair the (P75) or (P74) Mirror Horizontal Motor Driver cir-

cuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Go to 4

8N - 96

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

LX

4.

TEST THE (P75) OR (P74) MIRROR HORIZONTAL MOTOR DRIVER CIRCUIT SHORTED TO THE (Z912)
OR (Z911) GROUND CIRCUIT.

Measure the resistance between the (P75) or (P74) Mirror Horizontal
Driver circuit and the (Z912) or (Z911) Ground circuit.

Is the resistance below 5000.0 ohms?

Yes

>> Repair the (P75) or (P74) Mirror Horizontal Motor Driver cir-

cuit for a short to the (Z912) or (Z911) Mirror Heater
Ground Circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Replace the appropriate Door Module.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).
