B1226-REAR WIPER INDICATOR CONTROL CIRCUIT HIGH

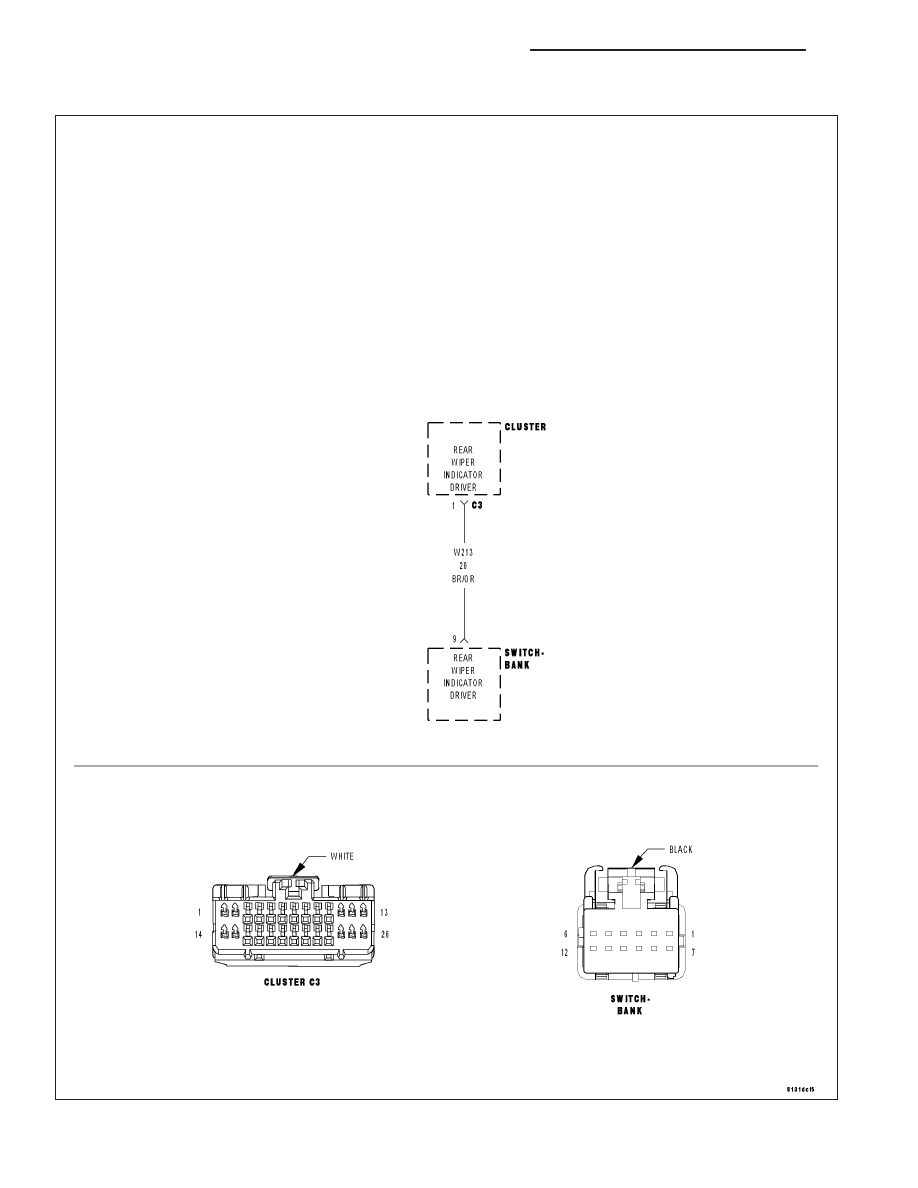

For a complete wiring diagram Refer to Section 8W.

8J - 8

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
Ignition Run-Start transition to on.

•

Set Condition:
Rear Wiper Output status LOW.

Possible Causes

(W213) REAR WIPER INDICATOR DRIVER CIRCUIT SHORT TO VOLTAGE

SWITCH BANK

INSTRUMENT CLUSTER

Diagnostic Test

1.

CHECK FOR AN ACTIVE DTC

Turn the ignition on.

With the scan tool, record and erase DTCs.

Activate the rear wiper switch.

Wait 30 seconds.

With the scan tool, read DTCs.

Is the DTC active?

Yes

>> Go To 2

No

>> The condition that caused this code to set is not present at this time. Check for an intermittent condition

by inspecting the related wiring harness for chafed, pierced, pinched, and partially broken wires. Also
inspect the related connectors for broken, bent, pushed out, spread, corroded, or contaminated termi-
nals.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

2.

CHECK THE (W213) REAR WIPER INDICATOR DRIVER CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect Switch Bank harness connector.

Disconnect the Instrument Cluster C3 harness connector.

Turn the ignition on.

Measure the voltage on the (W213) Rear Wiper Indicator Driver circuit.

Is the voltage above 5 volts?

Yes

>> Repair the (W213) Rear Wiper Indicator Driver circuit for a

short to voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Replace the Instrument Cluster in accordance with the ser-

vice information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

LX

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 9

B160A-PANEL DIMMER INPUT CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

8J - 10

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
With the Instrument Cluster awake.

•

Set Condition:
Panel Dimmer Input less than 0.5 volts.

Possible Causes

(E2) PANEL LAMPS DIMMER SIGNAL CIRCUIT SHORTED TO GROUND

HEADLAMP SWITCH

INSTRUMENT CLUSTER

Diagnostic Test

1.

CHECK FOR AN ACTIVE DTC

Turn the ignition on.

With the scan tool, record and erase DTCs.

Activate the Panel Dimmer Switch.

Wait 30 seconds.

With the scan tool, read DTCs.

Is the DTC active?

Yes

>> Go To 2

No

>> The condition that caused this code to set is not present at this time. Check for an intermittent condition

by inspecting the related wiring harness for chafed, pierced, pinched, and partially broken wires. Also
inspect the related connectors for broken, bent, pushed out, spread, corroded, or contaminated termi-
nals.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

2.

CHECK OPERATION OF HEADLAMP SWITCH

Disconnect the Headlamp Switch harness connector.

With the scan tool, read Instrument Cluster DTCs.

Does the scan tool display-B160B-PANEL DIMMER INPUT CIR-
CUIT HIGH?

Yes

>> Replace the Headlamp Switch in accordance with the ser-

vice information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Go To 3
