2. Work starter up and pass the intermediate shafts.

3. Starter pass the intermediate shaft.

4. Angle starter up toward engine.

8F - 98

STARTING

LX

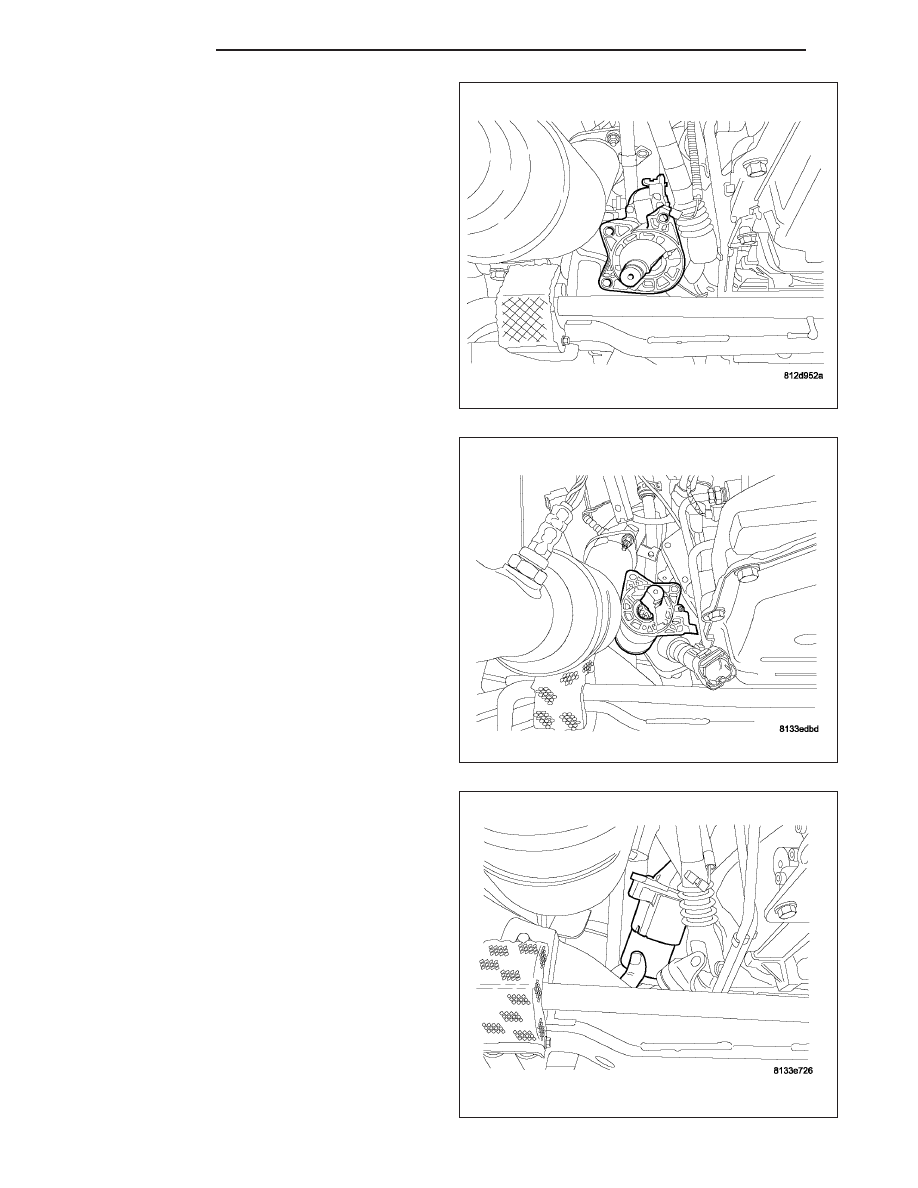

5. Install plastic retainer into starter dust shield. The

dust shield has TOP marked on it and the plastic
retainer goes in the hole.

6. Plastic retainer installed.

7. Install dust shield to the engine block using the

plastic retainer to hold dust shield in place.

8. Install starter.

9. Install starter bolts.

10. Tighten bolts to 54.2 N·m (40 ft. lbs.).

LX

STARTING

8F - 99

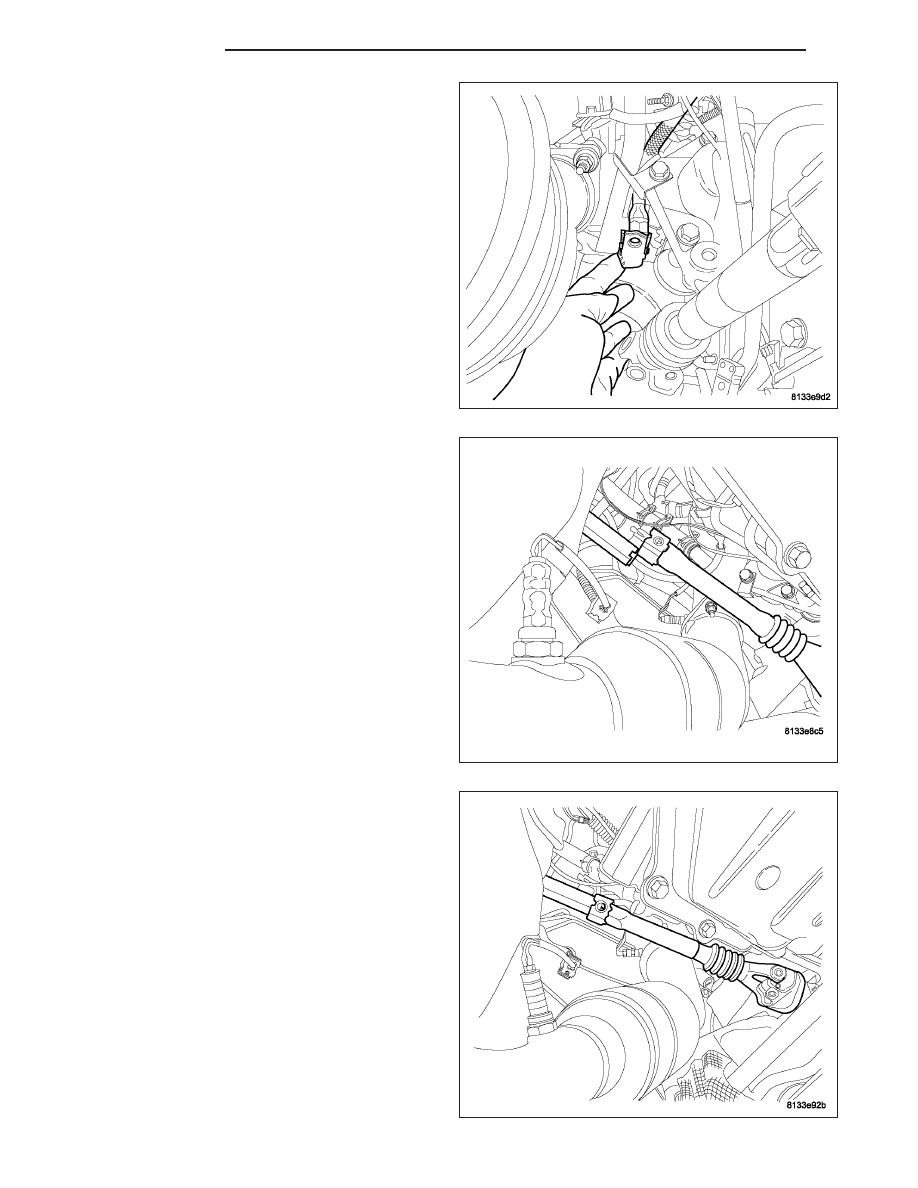

11. Install electrical connection to starter.

12. Match flats inside intermediate shaft with that in

intermediate shaft extension, then slide intermedi-
ate shaft onto extension.

13. Aline the hole in the shafts.

8F - 100

STARTING

LX

14. Install pinch bolt fastening intermediate shaft to

intermediate shaft extension.

15. Tighten pinch bolt to 43 N·m (32 ft. lbs.).

16. Install the underbody splash shield.

17. Lower vehicle.

18. Remove the steering wheel holder.

19. Connect negative battery cable.

INSTALLATION - 6.1L

REAR WHEEL DRIVE (RWD)

1. Position starter (2) into transmission but do not

install bolts.

2. Connect solenoid wire to starter motor (snaps on).

3. Position battery cable to solenoid stud. Install and

tighten battery cable eyelet nut. Refer to Torque
Specifications. Do not allow starter motor to hang
from wire harness.

4. Install and tighten three mounting bolts (1). Refer

to Torque Specifications.
