B1236-PTS SENSOR 9 CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

8B - 18

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
With the ignition in Run/Start, and the PRNDL in R, N, or D (Late build vehicles will disable the Park Assist
System in neutral).

•

Set Condition:
Sensor ring down time is too short (700 µsecs).

Possible Causes

(D703) PARK ASSIST SENSOR NO. 9 SIGNAL CIRCUIT SHORTED TO (X750) PARK ASSIST SENSOR
GROUND CIRCUIT

(D703) PARK ASSIST SENSOR NO. 9 SIGNAL CIRCUIT SHORTED TO (Z171) PARK ASSIST DISPLAY
GROUND CIRCUIT

(D703) PARK ASSIST SENSOR NO. 9 SIGNAL CIRCUIT SHORTED TO (Z914) PARK ASSIST MODULE
GROUND CIRCUIT

(D703) PARK ASSIST SENSOR NO. 9 SIGNAL CIRCUIT SHORTED TO GROUND

PARK ASSIST SENSOR NO. 9

PARK ASSIST MODULE

Diagnostic Test

1.

CHECK FOR ACTIVE DTC: B1236-PTS SENSOR 9 CIRCUIT LOW

Turn the ignition on.

Apply the vehicle park brake.

Shift the transmission into reverse.

With the scan tool, record and erase Park Assist Module DTCs.

Wait 30 seconds.

With the scan tool, read Park Assist Module DTCs.

Is DTC: B1236-PTS SENSOR 9 CIRCUIT LOW active?

Yes

>> Go To 2

No

>> The condition that caused this code to set is not present at this time. Check for an intermittent condition

by inspecting the related wiring harness for chaffed, pierced, pinched, and partially broken wires. Also
inspect the related connectors for broken, bent, pushed out, spread, corroded, or contaminated termi-
nals.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

2.

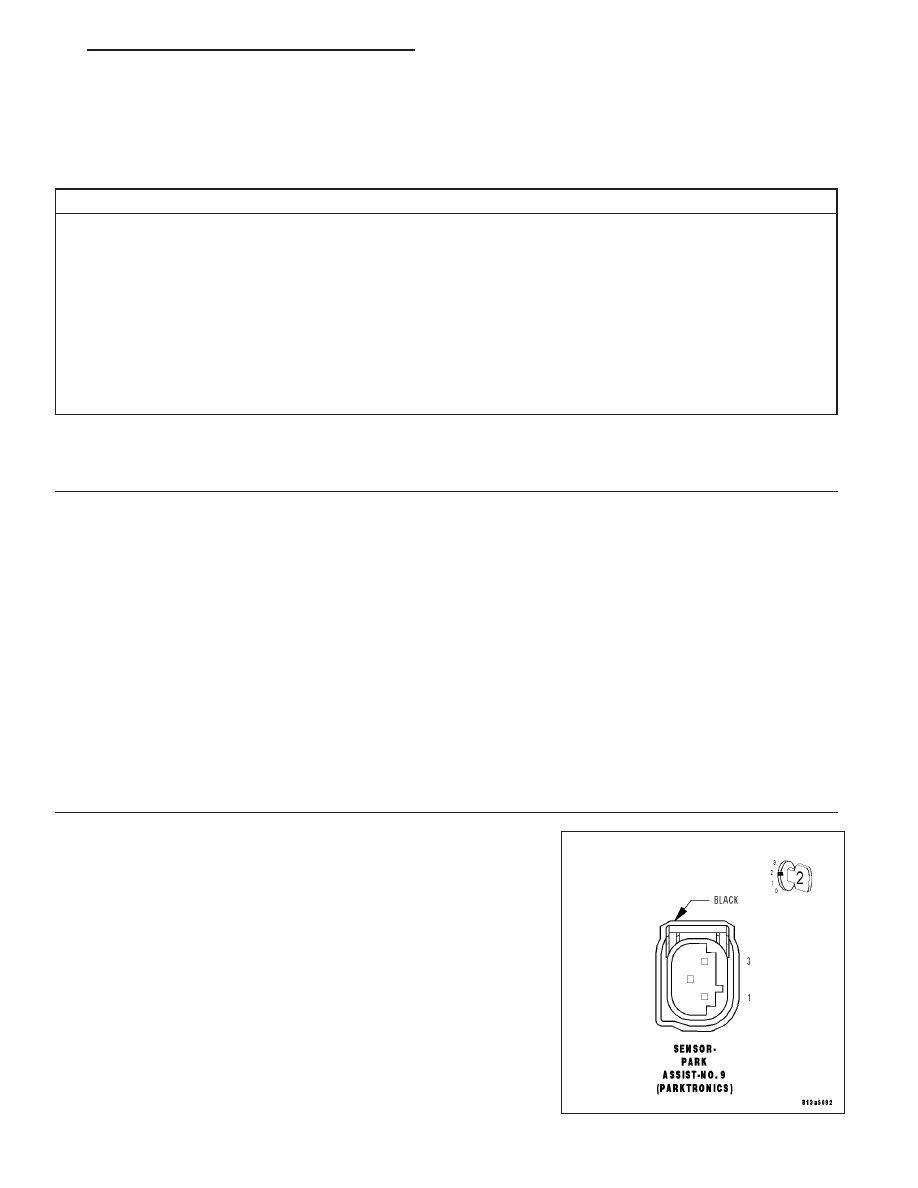

CHECK PARK ASSIST SENSOR NO. 9 FOR A SHORT TO GROUND

Shift the transmission into park.

With the scan tool, erase DTCs.

Turn the ignition off.

Disconnect Park Assist Sensor No. 9.

Turn the ignition on.

Shift the transmission into reverse.

With the scan tool, read Park Assist Module DTCs.

Does the scan tool display: B1236-PTS SENSOR 9 CIRCUIT
LOW?

Yes

>> Go To 3

No

>> Replace Park Assist Sensor No. 9 in accordance with the

service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

LX

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

8B - 19

3.

CHECK THE (D703) PARK ASSIST SENSOR NO. 9 SIGNAL CIRCUIT FOR A SHORT TO (X750) PARK
ASSIST SENSOR GROUND CIRCUIT

Turn the ignition off.

Disconnect the Park Assist Module harness connector.

Measure the resistance between the (D703) Park Assist Sensor No. 9
Signal circuit and the (X750) Park Assist Sensor Ground circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (D703) Park Assist Sensor No. 9 Signal circuit

for a short to the (X750) Park Assist Sensor Ground circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Go To 4

4.

CHECK THE (D703) PARK ASSIST SENSOR NO. 9 SIGNAL CIRCUIT FOR A SHORT TO (Z171) PARK
ASSIST DISPLAY GROUND CIRCUIT

Measure the resistance between the (D703) Park Assist Sensor No. 9
Signal circuit and the (Z171) Park Assist Display Ground circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (D703) Park Assist Sensor No. 9 Signal circuit

for a short to the (Z171) Park Assist Display Ground circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Go To 5

8B - 20

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

LX

5.

CHECK THE (D703) PARK ASSIST SENSOR NO. 9 SIGNAL CIRCUIT FOR A SHORT TO (Z914) PARK
ASSIST MODULE GROUND CIRCUIT

Measure the resistance between the (D703) Park Assist Sensor No. 9
Signal circuit and the (Z914) Park Assist Module Ground circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (D703) Park Assist Sensor No. 9 Signal circuit

for a short to the (Z914) Park Assist Module Ground circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Go To 6

6.

CHECK THE (D703) PARK ASSIST SENSOR NO. 9 SIGNAL CIRCUIT FOR A SHORT TO GROUND

Measure the resistance between ground and the (D703) Park Assist
Sensor No. 9 Signal circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (D703) Park Assist Sensor No. 9 Signal circuit

for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Replace the Park Assist Module in accordance with the ser-

vice information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).
