7. Install the screw that secures the instrument panel top pad (1) to the reinforcement bracket (2). Tighten the

screw to 2.2 N·m (20 in. lbs.).

8. Install the instrument panel (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL ASSEMBLY -

INSTALLATION).

24 - 386

DISTRIBUTION

LX

FILTER-PARTICULATE AIR

DESCRIPTION

Some models are equipped with a particulate air filter
(1) that helps purify the outside air entering the HVAC
housing. The filter is mounted in the engine compart-
ment, inside of the fresh air inlet housing of the heat-
ing-A/C system.

The filter should be replaced at least every 24,000 km
(15,000 miles) or each year and checked if heating-
A/C system performance seems lower than expected.
The particulate air filter is labeled with “REAR OF
VEHICLE” and an arrow (2) to indicate air flow direc-
tion through the filter.

REMOVAL

NOTE: LHD model shown in illustrations. RHD model similar.

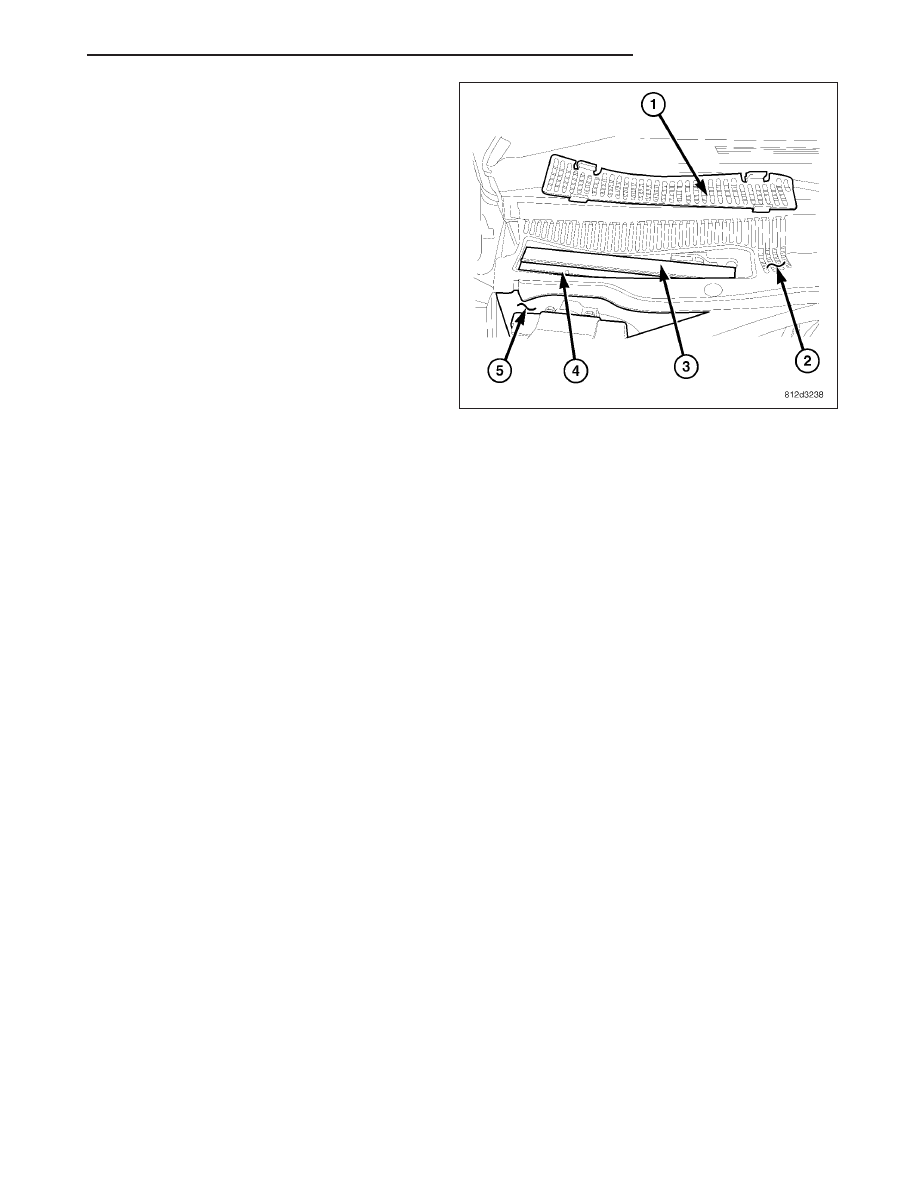

1. Remove the air inlet grille (1) from the wiper mod-

ule screen (2) located near the dash panel in the
engine compartment.

2. Open the filter door (3) on the top of the particulate

air filter housing (4) located inside of the dash
panel plenum (5).

LX

DISTRIBUTION

24 - 387

NOTE: To aid in reinstallation, note the installed
position of the particulate air filter prior to removal
of the filter.

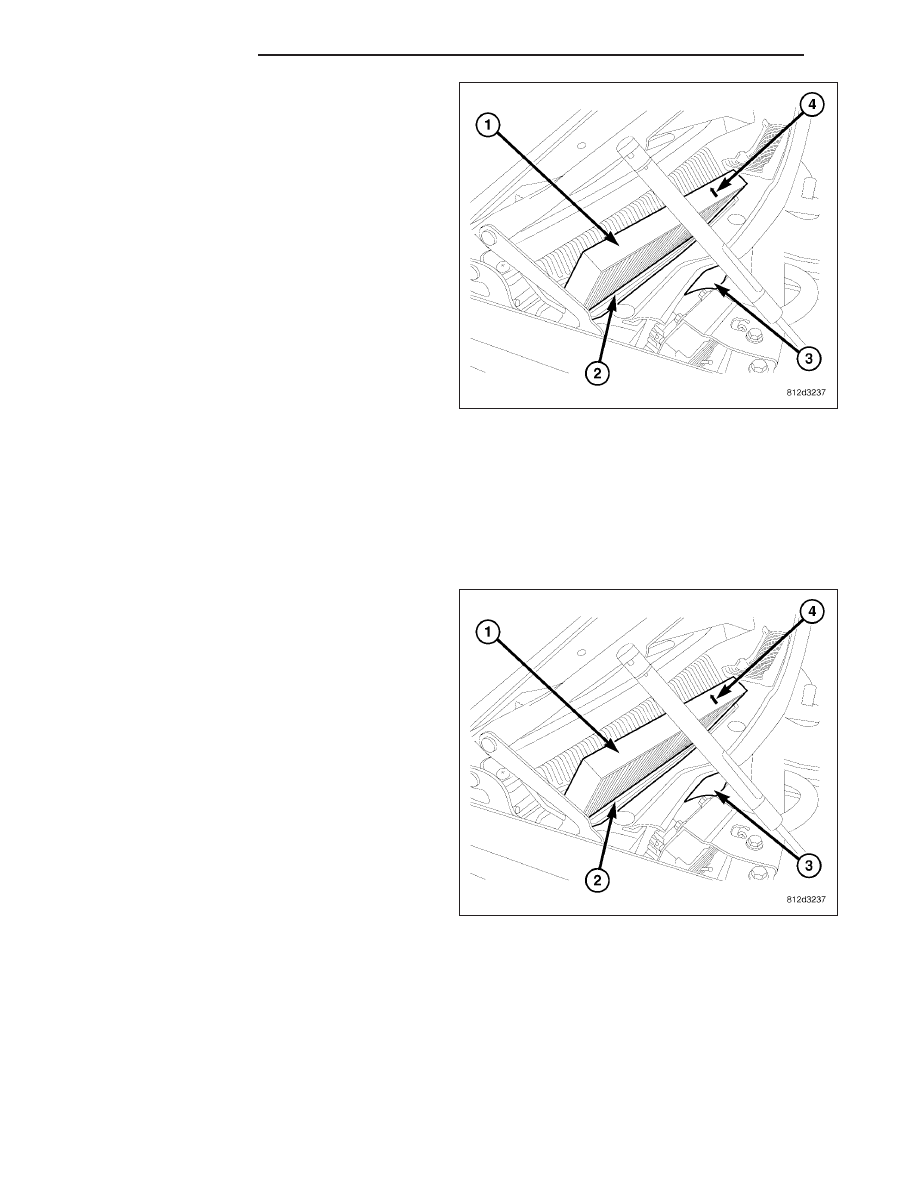

3. Remove the particulate air filter (1) from the partic-

ulate air filter housing (2) located inside of the dash
panel plenum (3). Note the direction of air flow indi-
cated by an arrow (4) on the filter.

INSTALLATION

NOTE: The particulate air filter is labeled with “REAR OF VEHICLE” and an arrow to indicate air flow direc-
tion through the filter. Make sure to properly install the particulate air filter. Failure to properly install the
filter will result in the need to replace the filter sooner than required by design.

NOTE: LHD model shown in illustrations. RHD model similar.

1. Install the particulate air filter (1) into the particulate

air filter housing (2) located inside of the dash
panel plenum (3). Insert the particulate air filter
down directly into the filter housing with the arrow
(4) on the filter pointing to the rear of the vehicle.
The particulate air filter is held in place by friction
between the filter element and the filter housing, so
no fasteners are required.

24 - 388

DISTRIBUTION

LX

2. Close the filter door (3) on the top of the particulate

air filter housing (4) located inside of the dash
panel plenum (5).

3. Install the air inlet grille (1) onto the wiper module

screen (2).
