6.

CHECK (C850) BLOWER SWITCH POSITION SIGNAL CIRCUIT FOR AN OPEN

Measure the resistance of the (C850) Blower Switch Position Signal cir-
cuit between the A/C Heater Control C1 harness connector and the A/C
Heater Control C3 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the A/C Heater Control in accordance with the Ser-

vice Information. Run the Cooldown Test again after the
repair is complete.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Repair the (C850) Blower Switch Position Signal circuit for

an open. Run the Cooldown Test again after the repair is
complete.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

24 - 154

HVAC - ELECTRICAL DIAGNOSTICS

LX

B10AC–RIGHT BLEND DOOR CONTROL CIRCUIT OPEN (ATC)

For a complete wiring diagram Refer to Section 8W.

LX

HVAC - ELECTRICAL DIAGNOSTICS

24 - 155

•

When Monitored:
When actuator movement is requested.

•

Set Condition:
If the (C252) Right Blend Door Driver circuit or the (C52) Right Blend Door Common Driver circuit is open.

Possible Causes

(C252) RIGHT BLEND DOOR DRIVER CIRCUIT OPEN

(C52) RIGHT BLEND DOOR COMMON DRIVER CIRCUIT OPEN

RIGHT BLEND DOOR ACTUATOR

A/C HEATER CONTROL

Diagnostic Test

1.

CHECK FOR ACTIVE CONTROL CIRCUIT/PERFORMANCE DTCs

Turn the ignition on.

With the scan tool, read active HVAC DTCs.

Does the scan tool display any active: XXXX CONTROL CIRCUIT/PERFORMANCE DTCs?

Yes

>> Diagnose and repair the DTC(s). Refer to the Table of Contents in this Section for a complete list of all

HVAC related symptoms.

No

>> Go To 2

2.

CHECK THE RIGHT BLEND DOOR ACTUATOR CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the A/C Heater Control C2 harness connector.

Measure the resistance between the (C252) Right Blend Door Driver
circuit and the (C52) Right Blend Door Common Driver circuit in the
A/C Heater Control C2 harness connector.

Is the resistance above 70.0 ohms?

Yes

>> Go To 3

No

>> Replace the A/C Heater Control in accordance with the Ser-

vice Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

24 - 156

HVAC - ELECTRICAL DIAGNOSTICS

LX

3.

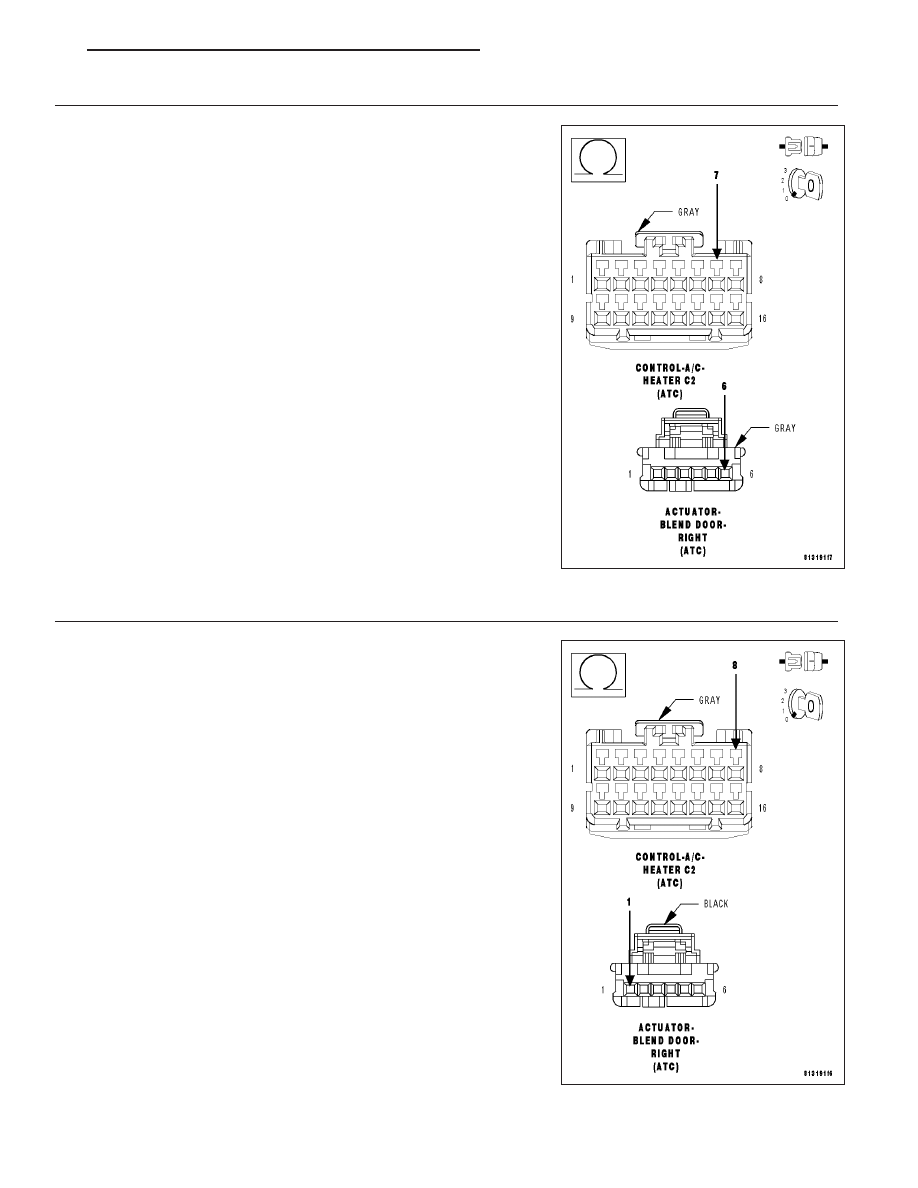

CHECK THE (C252) RIGHT BLEND DOOR DRIVER CIRCUIT FOR AN OPEN

Disconnect the Right Blend Door Actuator harness connector.

Measure the resistance of the (C252) Right Blend Door Driver circuit
between the Right Blend Door Actuator harness connector and the A/C
Heater Control C2 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (C252) Right Blend Door Driver circuit for an

open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

4.

CHECK THE (C52) RIGHT BLEND DOOR COMMON DRIVER CIRCUIT FOR AN OPEN

Measure the resistance of the (C52) Right Blend Door Common Driver
circuit between the Right Blend Door Actuator harness connector and
the A/C Heater Control C2 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Right Blend Door Actuator in accordance with

the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Repair the (C52) Right Blend Door Common Driver circuit

for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).
