71, or 72?

Yes

>> As present, diagnose and repair the faults in the following order: DTC 72 first, then DTC 62, then DTC

61, then DTCs 64, 68, or 71, then DTCs 63, 67, or 69, and finally DTCs 41, 43, or 44. Refer to the
Table Of Contents in this section for a complete list of HVAC related symptoms.

No

>> Go To 2

2.

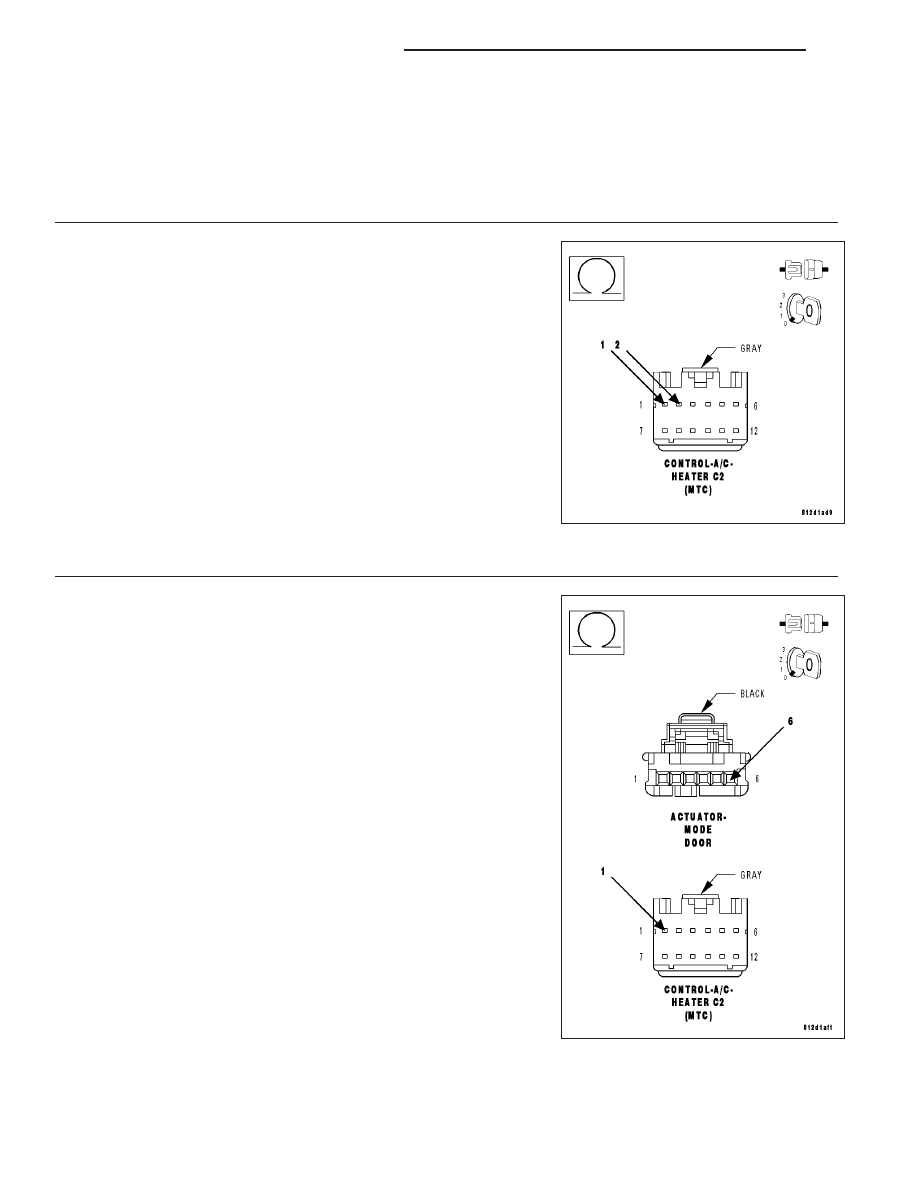

CHECK THE MODE DOOR ACTUATOR CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the A/C Heater Control C2 harness connector.

Measure the resistance between the (C266) Mode Door Driver circuit
and the (C66) Mode Door Common Driver circuit in the A/C Heater
Control C2 harness connector.

Is the resistance above 70.0 ohms?

Yes

>> Go To 3

No

>> Go To 5

3.

CHECK THE (C266) MODE DOOR DRIVER CIRCUIT FOR AN OPEN

Disconnect the Mode Door Actuator harness connector.

Measure the resistance of the (C266) Mode Door Driver circuit between
the A/C Heater Control C2 harness connector and the Mode Door
Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (C266) Mode Door Driver circuit for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

24 - 70

HVAC - ELECTRICAL DIAGNOSTICS

LX

4.

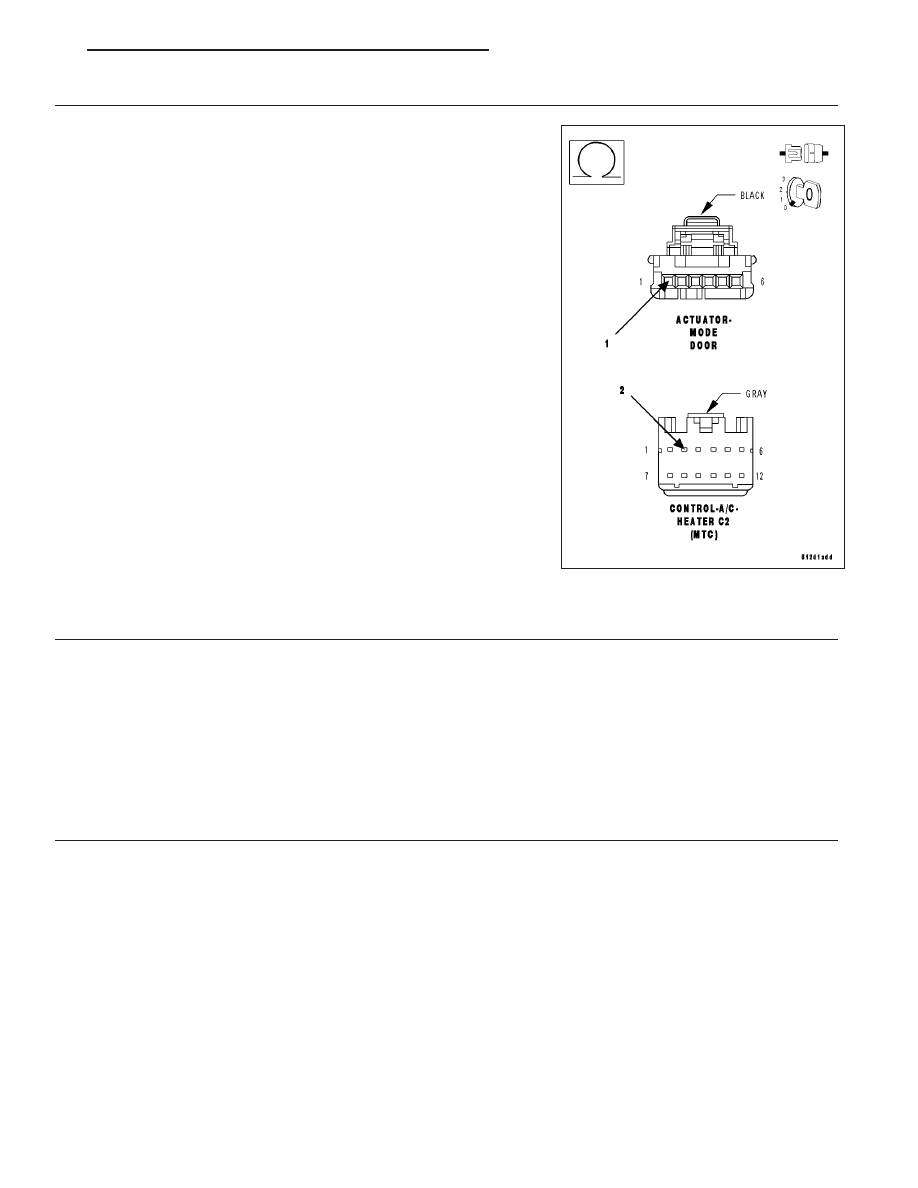

CHECK THE (C66) MODE DOOR COMMON DRIVER CIRCUIT FOR AN OPEN

Measure the resistance of the (C66) Mode Door Common Driver Circuit
between the A/C Heater Control C2 harness connector and the Mode
Door Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Mode Door Actuator in accordance with the

Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Repair the (C66) Mode Door Common Driver circuit for an

open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

5.

INSPECT ACTUATOR & HOUSING ASSEMBLY FOR A CONDITION CAUSING THE MODE DOOR TO SEIZE

Turn the ignition off.

Inspect the actuator, linkage, and housing assembly for a condition causing the mode door to seize.

Are there any physical or mechanical problems with the door, housing, linkage, or actuator?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Go To 6

6.

CHECK MODE DOOR TRAVEL

Remove the Mode Door Actuator from the A/C Heater Housing Assembly.

By hand, attempt to rotate the door in both directions. The door should operate smoothly in both directions over the
entire span of travel (approximately 240 degrees).

Does the door operate smoothly in both directions over the entire span of travel?

Yes

>> Replace the Mode Door Actuator in accordance with the Service Information. Then, Go To 7.

No

>> Repair as necessary in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

LX

HVAC - ELECTRICAL DIAGNOSTICS

24 - 71

7.

VERIFY IF THE FAULT IS STILL PRESENT

Turn the ignition on.

Actuate the Clear DTC function by performing the following:

•

Turn the blower control on.

•

Press the A/C mode switch down, turn the blower control to off, wait until both LEDs illuminate (approximately
5 seconds) and then release the A/C mode switch.

•

When the A/C status indicator begins displaying DTCs, set the Mode switch to the floor position, simulta-
neously press the A/C mode switch and the EBL mode switch down until both LEDs start flashing (approxi-
mately 5 seconds) and then release the mode switches. Stored DTCs will clear from memory in approximately
two seconds.

Turn the ignition off, wait 10 seconds, and turn the ignition on.

Actuate the Actuator Circuit Test / Door Calibration Function by performing the following:

•

Turn the blower control off.

•

Press and hold the EBL mode switch down and then turn the blower control on. Continue to hold the EBL
mode switch down until the EBL status indicator begins flashing. Then, release the EBL mode switch. While
the test / function is running, the EBL status indicator will flash once per second. If the test / function passes,
the EBL status indicator will stop flashing. If the test / function fails, the A/C and EBL status indicators will flash
alternately. Allow the test / function to run to completion before proceeding.

Actuate the Display DTC function by performing the following:

•

Turn the blower control on.

•

Press the A/C mode switch down, turn the blower control to off, wait until both LEDs illuminate (approximately
5 seconds) and then release the A/C mode switch.

NOTE: The A/C status indicator displays active DTCs when the EBL status indictor is not illuminated and
stored DTCs when the EBL status indicator is illuminated.
Read DTCs from the A/C status indictor.

Does the A/C status indicator display DTC 46?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL

MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

24 - 72

HVAC - ELECTRICAL DIAGNOSTICS

LX

47–RECIRC DOOR BOUND (MTC)

For a complete wiring diagram Refer to Section 8W.
