ADJUSTMENTS

ADJUSTMENT

1. Move the sunshade rearward to the open position.

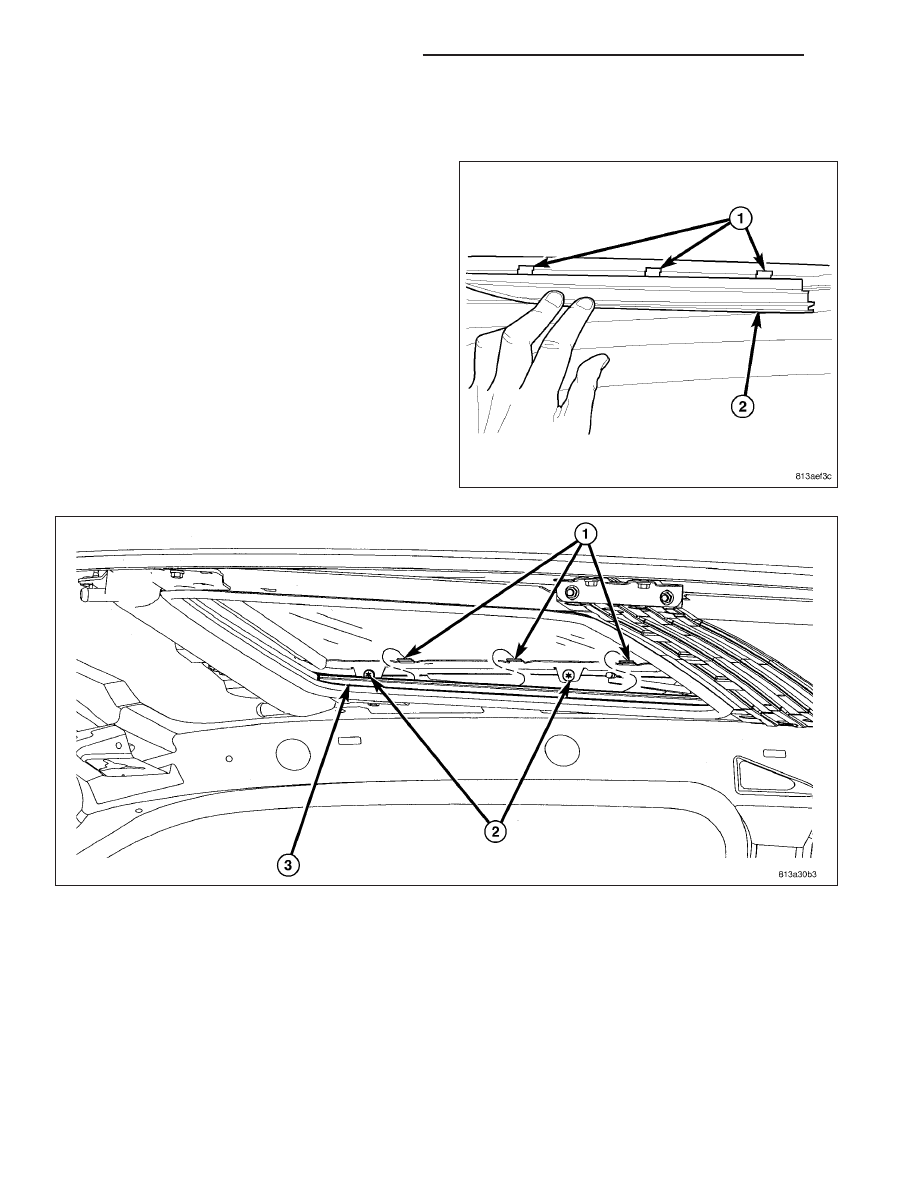

2. Separate the mechanism covers (2) from the tabs

(1) on the glass panel.

3. Verify the sunroof glass panel is in the fully closed position.

4. Loosen the forward attaching screws (2) on each side enough to permit the front of the glass to adjust up or

down.

5. Adjust the front surface of the sunroof glass panel 0.00 mm to 2 mm (0.00 in. to 0.08 in.) below the top surface

of the roof.

6. Tighten the front glass panel attaching screws to 5.5 N·m (49 in. lbs.).

7. Loosen the rear screws (2) on each side enough to make the rear adjustment.

8. Adjust the rear surface of the sunroof glass panel 0.00 mm to 2 mm (0.00 in. to 0.08 in.) above the top surface

of the roof.

9. Tighten the rear glass panel attaching screws to 5.5 N·m (49 in. lbs.).

10. Check for proper fit. If not OK, repeat glass panel adjustment.

23 - 304

SUNROOF - SERVICE INFORMATION

LX

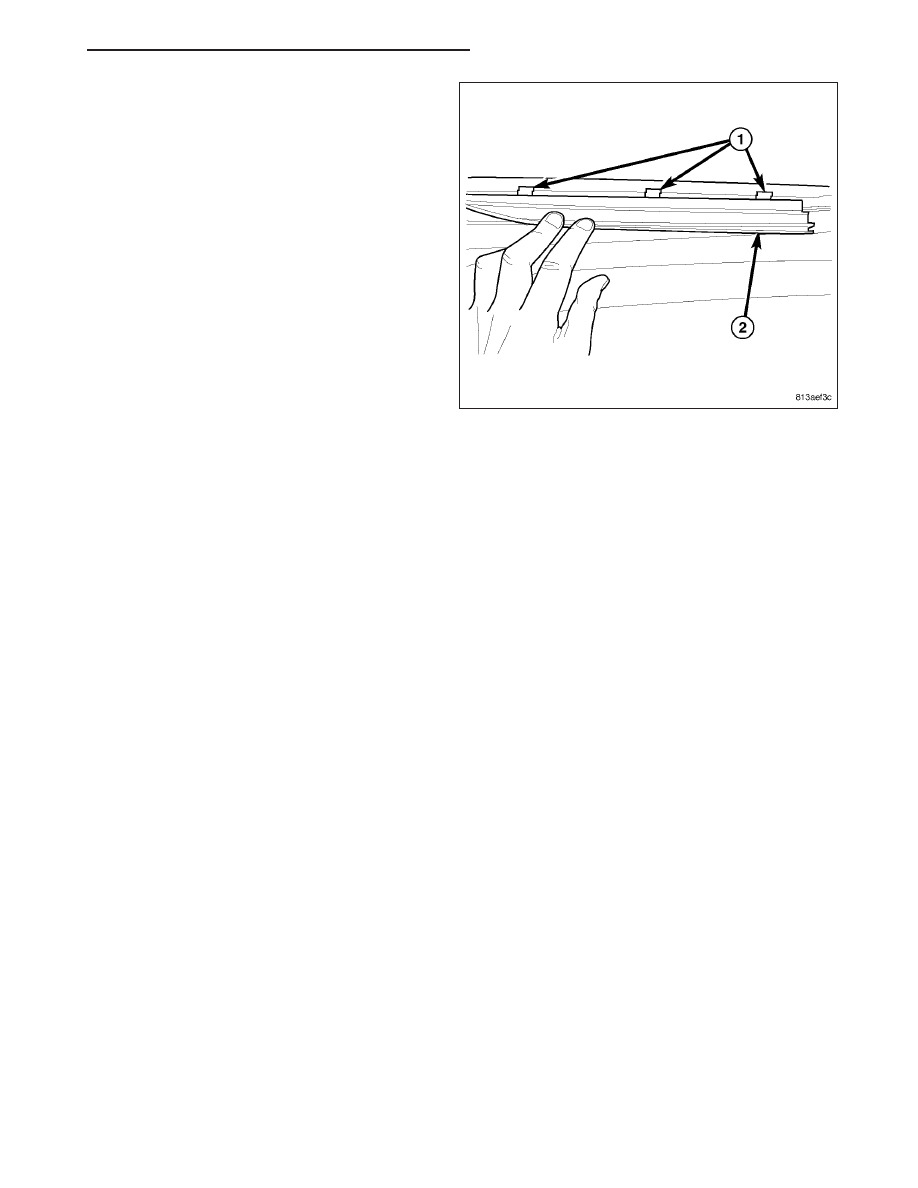

11. Position the mechanism covers (2) over the glass

tabs (1) between the locating features and seat
fully.

12. Verify sunroof operation and alignment.

LX

SUNROOF - SERVICE INFORMATION

23 - 305

GUIDE-SUNROOF GLASS

REMOVAL

1. Place the sunroof in the vent position.

2. Remove the sunroof assembly. (Refer to 23 -

BODY/SUNROOF/ASSEMBLY-MODULE

-

REMOVAL)

3. Remove the motor. (Refer to 8 - ELECTRICAL/

POWER TOP - SUNROOF SERVICE INFO/MO-
TOR/MODULE-SUNROOF - REMOVAL)

4. Remove the glass. (Refer to 23 - BODY/SUN-

ROOF/GLASS - REMOVAL)

5. Remove the wind deflector. (Refer to 23 - BODY/

SUNROOF/DEFLECTOR-WIND - REMOVAL)

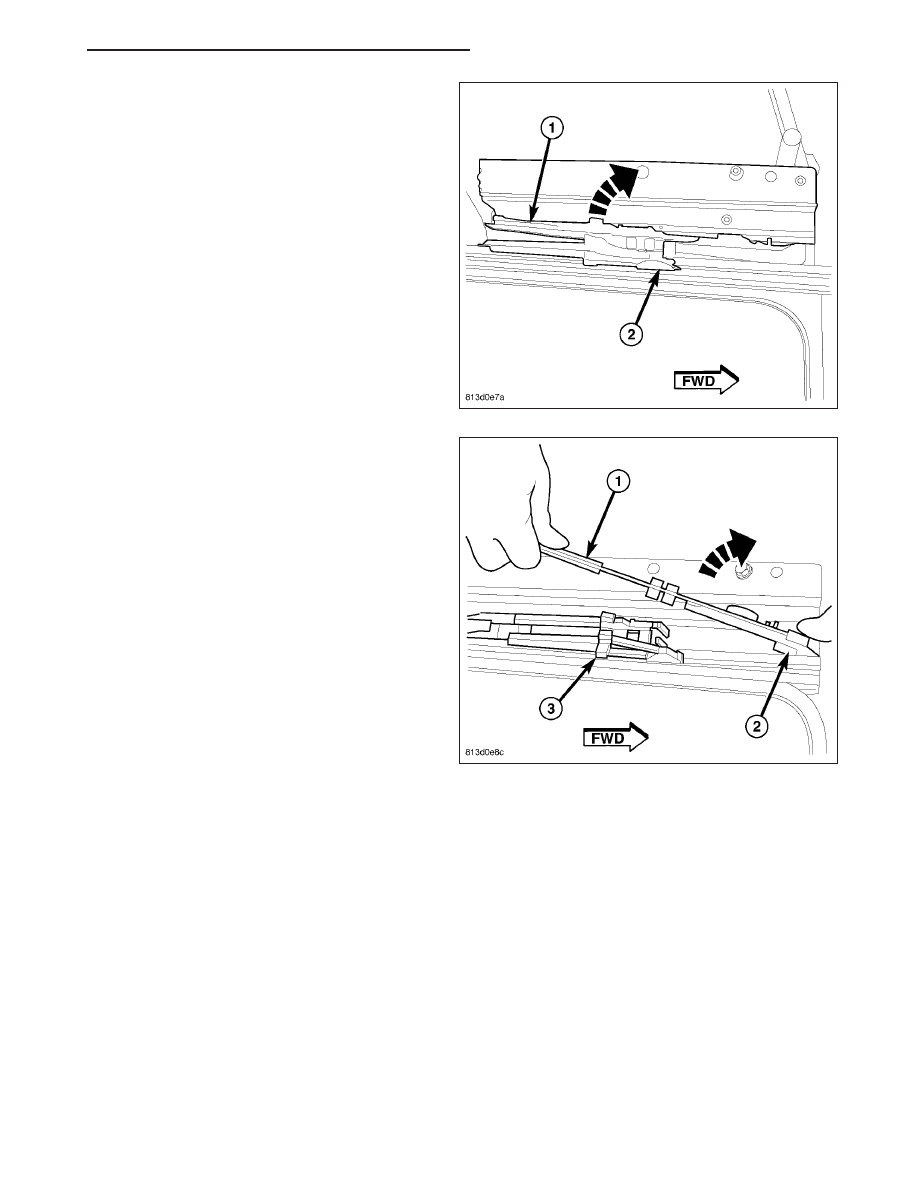

6. Separate the drain channel arms (2) from the guide

mechanisms (1) one at a time.

CAUTION: Do not pry the channel arms apart at
the same time or you could break the drain chan-
nel.

7. Slide the drain channel rearward out of the way.

8. Remove the hard stop screw from the frame.

23 - 306

SUNROOF - SERVICE INFORMATION

LX

9. Push the drive cable and guide plate forward past

the hard stop screw location until the glass guide
comes loose.

10. Rotate the guide (1) up and out of the front beam

(3) and release the front foot (2) from the channel
guide.
