12. Install and tighten the two screws (2) that secure the quarter trim panel to the speaker bracket above the rear

wheel house. Tighten the screws to 11 N·m (8 ft. lbs.).

13. Reinstall the speaker bezel onto the quarter trim panel. (Refer to 23 - BODY/INTERIOR/SPEAKER BOX TRIM

COVER - INSTALLATION).

14. Reinstall the trim onto the upper D-pillar. (Refer to 23 - BODY/INTERIOR/D-PILLAR TRIM - INSTALLATION).

15. Install and tighten the screw that secures the outboard rear seat belt lower anchor to the quarter inner panel.

Tighten the screw to 32 N·m (24 ft. lbs.).

16. Reinstall the rear seat back side bolster onto the quarter inner panel. (Refer to 23 - BODY/SEATS/SEAT BACK

CUSHION/COVER - INSTALLATION).

17. Reinstall the rear seat cushion into the vehicle. (Refer to 23 - BODY/SEATS/SEAT CUSHION COVER -

INSTALLATION).

23 - 196

INTERIOR

LX

QUARTER TRIM SPEAKER BEZEL

REMOVAL

1. Remove the screw in the cargo cover cradle forma-

tion of the quarter trim speaker bezel (2) that
secures the bezel to the quarter trim panel (3) on
top of the rear wheel house.

2. Using a trim stick or another suitable wide flat-

bladed tool, carefully pry the front edge of the
speaker bezel upward from the quarter trim panel
far enough to disengage the two spring clip retain-
ers that secure the bezel to the slots in the trim
panel.

3. Disengage the rear outboard seat belt webbing (1)

from the quarter trim speaker bezel through the slit
below the slot at the front of the bezel.

4. Lift the front of the quarter trim speaker bezel

upward and pull it forward far enough to disengage
the tabs at the back of the bezel from the slots in
the back of the quarter trim panel opening.

5. Remove the quarter trim speaker bezel from the

vehicle.

INSTALLATION

1. Position the quarter trim speaker bezel (2) to the

quarter trim panel (3) above the rear wheel house.

2. Engage the rear outboard seat belt webbing (1)

into the slot of the quarter trim speaker bezel
through the slit below the slot at the front of the
bezel. Be certain the webbing is not twisted.

3. Lift the front of the quarter trim speaker bezel

upward and engage the tabs at the back of the
bezel into the slots in the back of the quarter trim
panel opening.

4. Align the two spring clip retainers on the bezel with

the slots in the quarter trim panel.

5. Using hand pressure, press firmly and evenly on

the bezel over each of the spring clip locations until
the retainers snap into place.

6. Install and tighten the screw into the cargo cover

cradle formation of the quarter trim speaker bezel
that secures the bezel to the quarter trim panel on
top of the rear wheel house. Tighten the screw to 2
N·m (15 in. lbs.).

LX

INTERIOR

23 - 197

REAR DOOR SILL SCUFF PLATE

REMOVAL

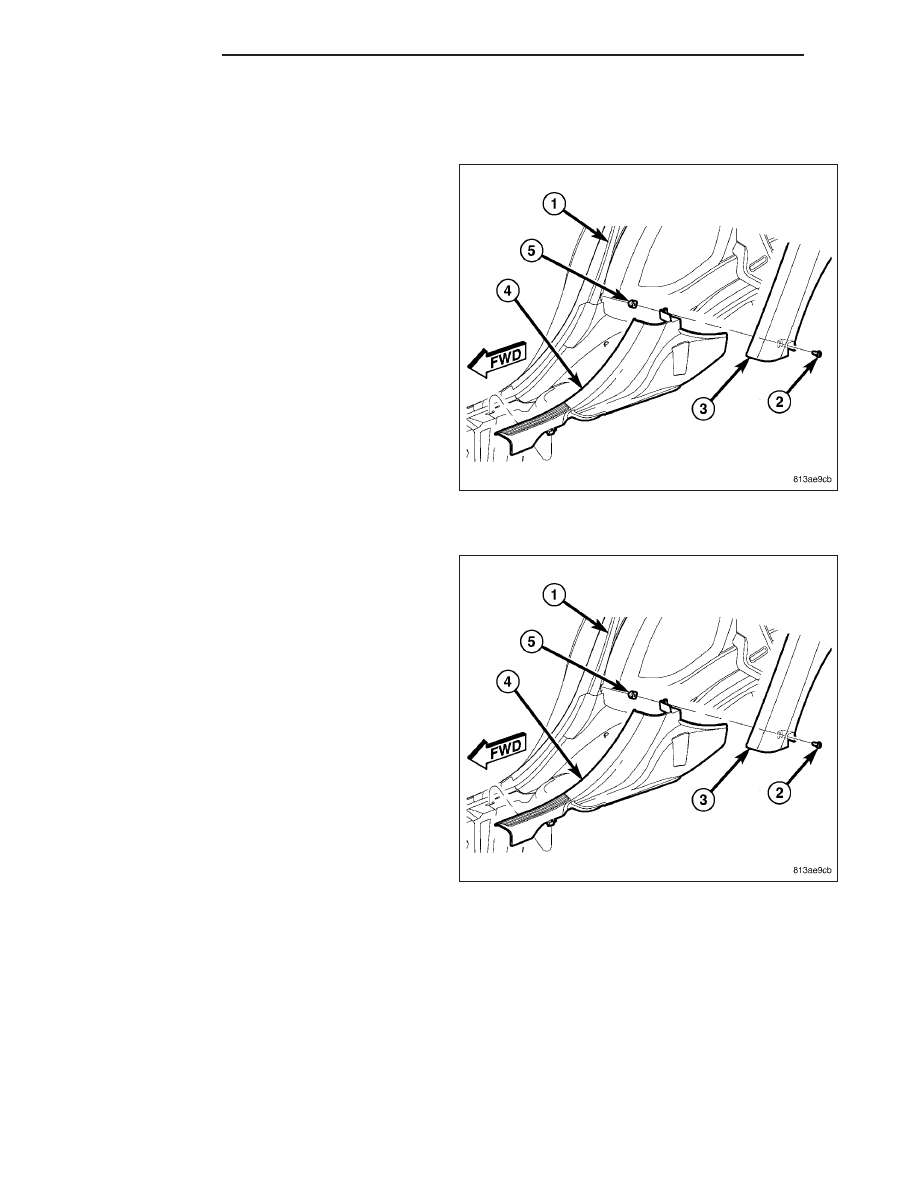

1. Remove the screw (2) that secures the rear door

scuff plate (4) to the quarter inner panel.

2. Remove the screw that secures the outboard rear

seat belt lower anchor to the quarter inner panel.

3. Using a trim stick or another suitable wide flat-

bladed tool, carefully pry the scuff plate upwards
from the sill far enough to disengage the two spring
clip retainers that secure the scuff plate to the slots
in the sill.

4. Disengage the rear extension of the scuff plate

from under the lower C-pillar trim (Sedan) or quar-
ter trim panel (Wagon) (3).

5. Remove the rear door scuff plate from the vehicle.

INSTALLATION

1. Check to be certain that spring nut (5) is properly

installed and in good condition in the quarter inner
panel (1).

2. Check to be certain that a plastic nut is properly

installed and in good condition in the slot of the
rear door opening sill. Replace the plastic nut if any
damage is evident.

3. Engage the rear extension of the rear door scuff

plate (4) under the lower C-pillar trim (Sedan) or
quarter trim panel (Wagon) (3) on the quarter inner
panel.

4. Align the two spring clip retainers on the scuff plate

with the slots in the rear door sill.

5. Using hand pressure, press firmly and evenly

downward on the scuff plate over each of the
spring clip locations until the retainers snap into
place.

6. Position the outboard rear seat belt lower anchor to

the quarter inner panel.

7. Install and tighten the screw that secures the outboard rear seat belt lower anchor to the quarter inner panel.

Tighten the screw to 32 N·m (24 ft. lbs.).

8. Install and tighten the screw (2) that secures the scuff plate trim panel and the lower C-pillar trim (Sedan) or

quarter trim panel (Wagon) to the quarter inner panel. Tighten the screw to 11 N·m (8 ft. lbs.).

23 - 198

INTERIOR

LX

REAR SHELF TRIM PANEL

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the right and left lower and upper C-pillar

trim from the vehicle. (Refer to 23 - BODY/INTERI-
OR/C-PILLAR TRIM - REMOVAL).

3. Remove the nut that secures the center rear seat

belt lower anchor to the stud on the floor panel and
feed the seat belt webbing back through the open-
ing in the top of the rear shelf panel trim (2) to the
retractor.

4. Remove the push-pin fastener (1) that secures the

trim to the rear shelf panel (3).

5. Slide the trim forward to disengage the S-clip that

secures the underside of the trim to the center of
the shelf panel.

6. Remove the trim from the rear shelf panel.

INSTALLATION

1. Position the trim (2) onto the rear shelf panel (3).

2. Slide the rear edge of the trim rearward to engage

the lens bezel of the center high-mounted stop
lamp and far enough to engage the S-clip that
secures the underside of the trim to the center of
the shelf panel.

3. Install the push-pin fastener (1) that secures the

trim to the rear shelf panel.

4. Pull the center rear seat belt lower anchor and belt

webbing from the retractor through the opening in
the top of the rear shelf panel trim and back down
to the stud on the floor panel.

5. Install and tighten the nut that secures the seat belt

lower anchor to the stud on the floor panel. Tighten
the nut to 34 N·m (25 ft. lbs.).

6. Reinstall the right and left upper and lower C-pillar

trim to the vehicle. (Refer to 23 - BODY/INTERIOR/
C-PILLAR TRIM - INSTALLATION).

7. Reconnect the battery negative cable.
