INSTALLATION

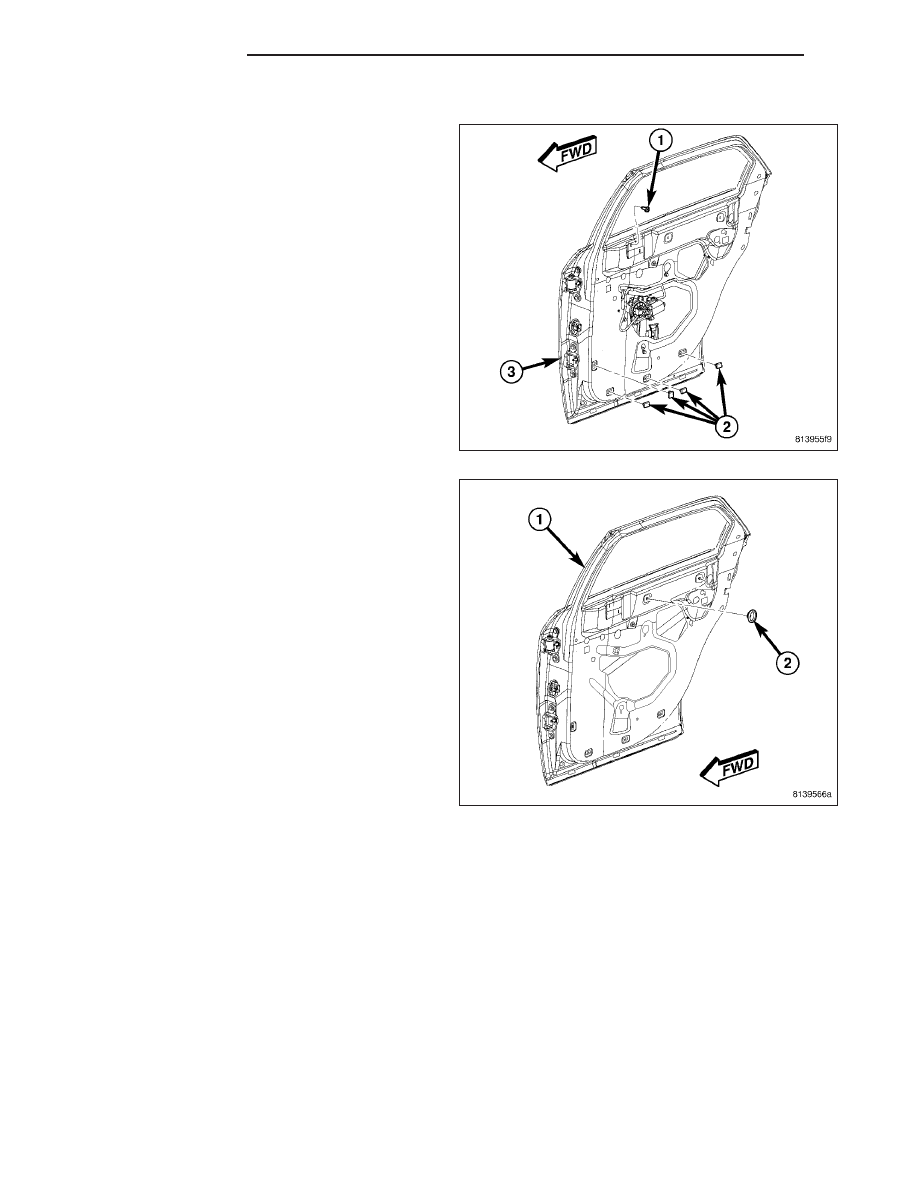

1. Check to be certain that the five spring nuts (1 and

2) are properly installed and in good condition on
the inside of the door (3).

2. Check to be certain that the two plug grommets (2)

are properly installed and in good condition on the
inside of the door (1).

23 - 80

DOOR - REAR

LX

3. Position the trim panel (3) close enough to the

inside of the door to reconnect the door wire har-
ness connector (5) to the power window switch (4).

4. Reach between the top of the trim panel and the

inside of the door shell to engage the end of the
interior door handle latch release link (1) to the
handle lever (2) and snap the plastic clip over the
link to secure it to the handle.

5. Lift the trim panel (2) over the inside of the door far

enough to engage the interior door latch lock link
and knob (1) into the clearance hole at the upper
rear corner of the panel.

6. Position the two locator pins (4) on the back of the

trim panel (2) to the locator holes (3) on the inside
of the door panel and simultaneously push the two
upper pins (1) into the grommet plugs near the top
of the door. Make certain that the upper edges of
the trim panel are engaged in the grooves of the
window moldings.

LX

DOOR - REAR

23 - 81

7. Install and tighten the screw (4) that secures the

interior remote handle recess of the trim panel (2)
to the inside of the door (1). Tighten the screw to 2
N·m (16 in. lbs.). Fold and snap the screw cap over
the screw.

8. Install and tighten the screw (5) that secures the

trim panel (2) to the pull cup bracket below the trim
panel pull cup. Tighten the screw to 2 N·m (16 in.
lbs.). Fold and snap the screw cap over the screw.

9. Install and tighten the four screws (6) that secure

the bottom and front lower corner of the trim panel
to the inside of the door. Tighten the screws to 2
N·m (16 in. lbs.).

10. Install the three push-pin retainers (1) that secure

the trim panel to the inside of the door. (Refer to
23 - BODY/DOOR - FRONT - DESCRIPTION).

NOTE: A battery reconnect procedure must be per-
formed anytime the battery has been discon-
nected.

(Refer

to

8

-

ELECTRICAL/BATTERY

SYSTEM - STANDARD PROCEDURE).

11. Reconnect the battery negative cable.

23 - 82

DOOR - REAR

LX

WATERSHIELD

REMOVAL

CAUTION: Do not allow the watershield or adhe-
sive to become contaminated with dirt or other
foreign substances.

Do not damage the watershield during removal
and installation.

If the watershield becomes contaminated or dam-
aged, replace the watershield.

1. Remove the trim panel from the inside of the rear

door. (Refer to 23 - BODY/DOOR - REAR/TRIM
PANEL - REMOVAL).

2. Carefully separate the lower half of the watershield

(2) from the inside of the door (1).

3. Lift the lower half of the watershield upward far

enough to access and pull the trim panel take out
of the door wire harness out of the slit near the
front of the watershield.

4. Carefully separate the upper half of the watershield

from the inside of the door.

5. Pull the upper front half of the watershield away from the inside of the door far enough to disengage the inside

remote latch release handle link from the slit in the upper center area of the watershield.

6. Lift the upper half of the watershield upward far enough to disengage the inside latch lock knob and link from the

slit in the upper rear corner of the watershield.

7. Remove the watershield from the door.

INSTALLATION

CAUTION: Do not allow the watershield or adhe-
sive to become contaminated with dirt or other
foreign substances.

Do not damage the watershield during removal
and installation.

If the watershield becomes contaminated or dam-
aged, replace the watershield.

1. Thread the inside latch lock knob and link through

the slit near the upper rear corner of the water-
shield (2).

2. Thread the inside remote latch release handle link

through the slit in the upper center area of the
watershield.

3. Place the front and rear dimple formations located

in the upper watershield into their respective loca-
tor holes in the door (1) inner panel.

4. Apply firm and even pressure to the adhesive bead

along the upper edge of the watershield to seal it to the inside of the door.

5. Lift the lower half of the watershield upward far enough to access and pull the trim panel take out of the door

wire harness out of through the slit near the front of the watershield.

6. Apply firm and even pressure to the adhesive bead along the remaining edges of the watershield to seal it to the

inside of the door. Be certain that the watershield is sealed to the inside of the door.
