21. Install low/reverse clutch pack (1, 2). Leave

uppermost

disc

out

to

facilitate

snap

ring

installation.

22. Install low/reverse reaction plate snap ring (2).

23. Install one low/reverse clutch disc (1).

21 - 702

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

24. Install low/reverse reaction plate (1) with flat side

up.

25. Install a new tapered snap ring (2) (tapered side

out).

26. Make sure that the snap ring ends are oriented as

shown.

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 703

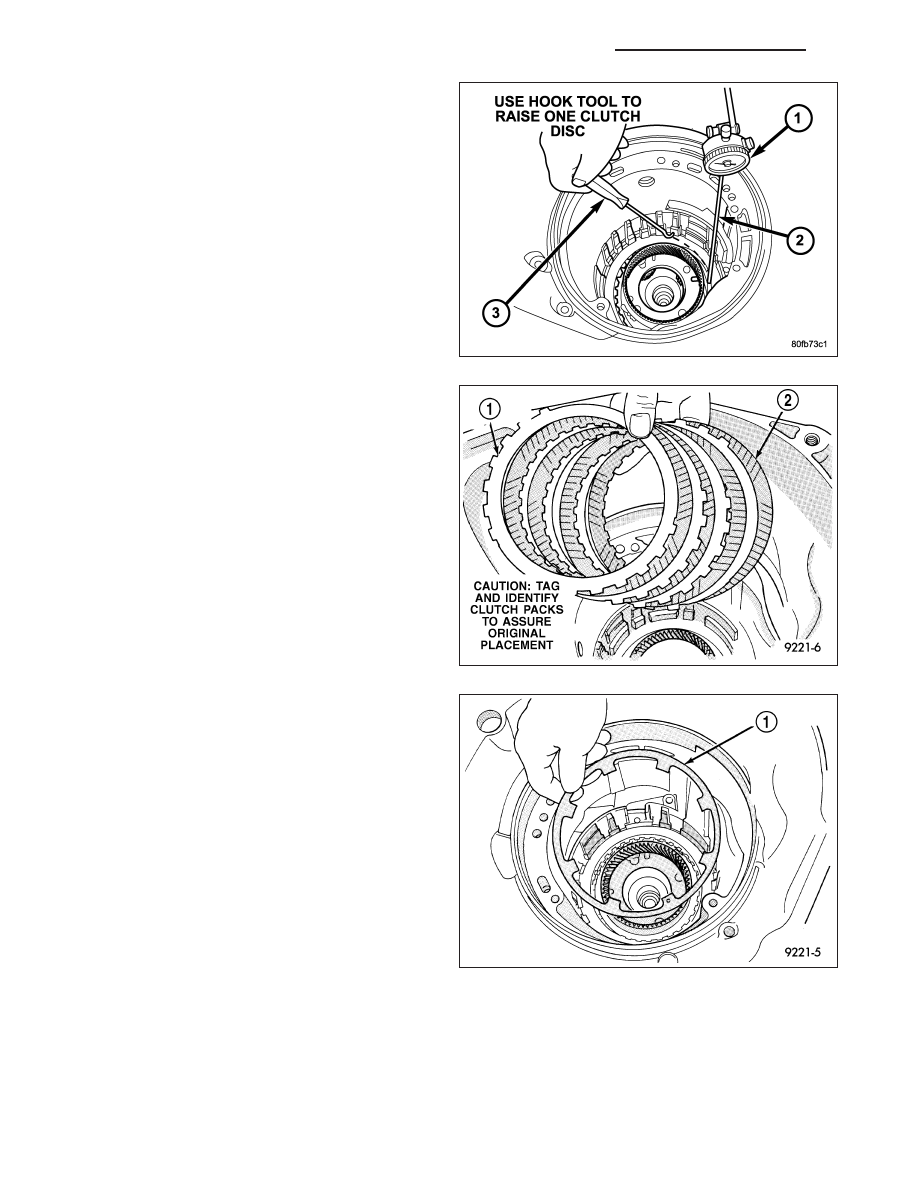

27. Measure low/reverse clutch pack. Set up dial indi-

cator (1) as shown. Press down clutch pack with
finger and zero dial indicator. Record measure-
ment in four (4) places and take average reading.
Low/Reverse clutch pack clearance is 0.84 to
1.60 mm (0.033 to 0.063 inch).

28. Select the proper low/reverse reaction plate to

achieve specifications.

29. Install 2/4 clutch pack (1, 2).

NOTE: The 2/4 Clutch Piston has bonded seals
which

are

not

individually

serviceable.

Seal

replacement requires replacement of the piston
assembly.

30. Install 2/4 clutch belleville spring (1).

21 - 704

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

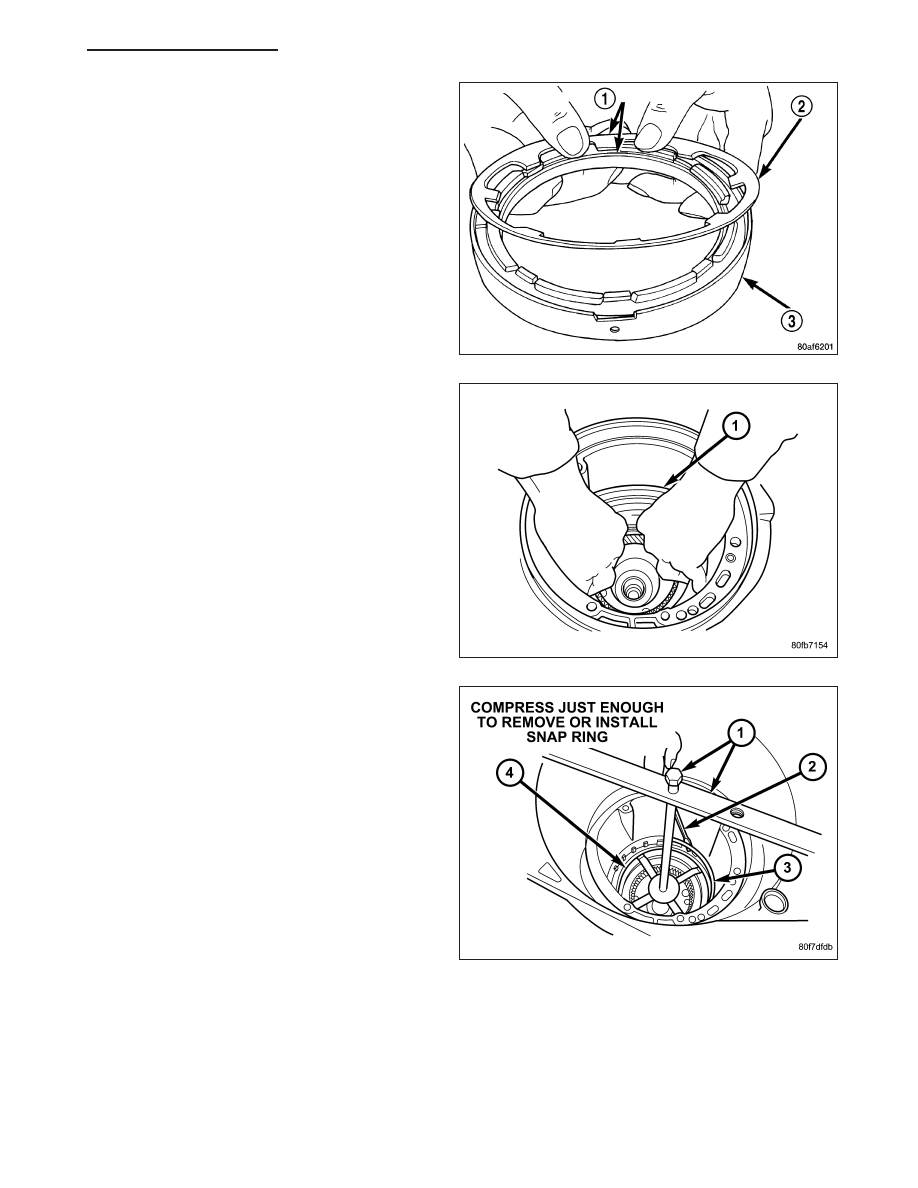

31. Verify the proper orientation of the return spring

(2) to the 2/4 retainer (3).

32. Install 2/4 clutch retainer (1).

NOTE: Verify that Tool 5058A (1) is centered prop-
erly over the 2/4 clutch retainer (4) before com-
pressing. If necessary, fasten the 5058A bar to the
bellhousing flange with any combination of lock-
ing pliers and bolts to center the tool properly.

33. Set up Tool 5058 (1) as shown. Compress 2/4

clutch

just

enough

to

facilitate

snap

ring

installation.
