12. 3.5L Engine – Install pressure hose (2) to pump

(1). Tighten pressure hose tube nut to 47 N·m (35
ft. lbs.).

13. 5.7L/6.1L Engine – Install pressure hose (2) to

pump (1). Tighten pressure hose tube nut to 47
N·m (35 ft. lbs.).

14. Install air cleaner housing and inlet tube. (Refer to 9 - ENGINE/AIR INTAKE SYSTEM/AIR CLEANER HOUS-

ING - INSTALLATION)

19 - 250

PUMP

LX

15. Connect battery negative cable (2) to battery post.

It is important that this is performed properly.
(Refer to 8 - ELECTRICAL/BATTERY SYSTEM -
STANDARD PROCEDURE)

16. Fill pump reservoir with fluid and perform pump

initial operation procedure. (Refer to 19 - STEER-
ING/PUMP - STANDARD PROCEDURE)

RWD

1. Install pressure hose in engine compartment from underneath.

NOTE: Always use a NEW O-ring on the end of the
pressure hose.

2. Lubricate NEW O-ring on steering gear end of

pressure hose with clean power steering fluid.

3. Install pressure hose (2) to steering gear (1). Do

not tighten tube nut at this time.

LX

PUMP

19 - 251

4. Route pressure hose along right side of engine cra-

dle. Position pressure hose (1) routing clamp over
return hose (2) routing clamp, then install screw (4)
securing hoses to right side of engine cradle (3).

5. Route pressure hose along front of engine cradle.

Install screw (5) through routing clamp securing
hose to front of engine cradle (3).

6. Tighten pressure hose tube nut at steering gear to

47 N·m (35 ft. lbs.).

7. Install belly pan. (Refer to 23 - BODY/EXTERIOR/

BELLY PAN - INSTALLATION)

8. Lower vehicle.

NOTE: Always use a NEW O-ring on the end of the pressure hose.

9. Lubricate NEW O-ring on power steering pump end of pressure hose with clean power steering fluid.

19 - 252

PUMP

LX

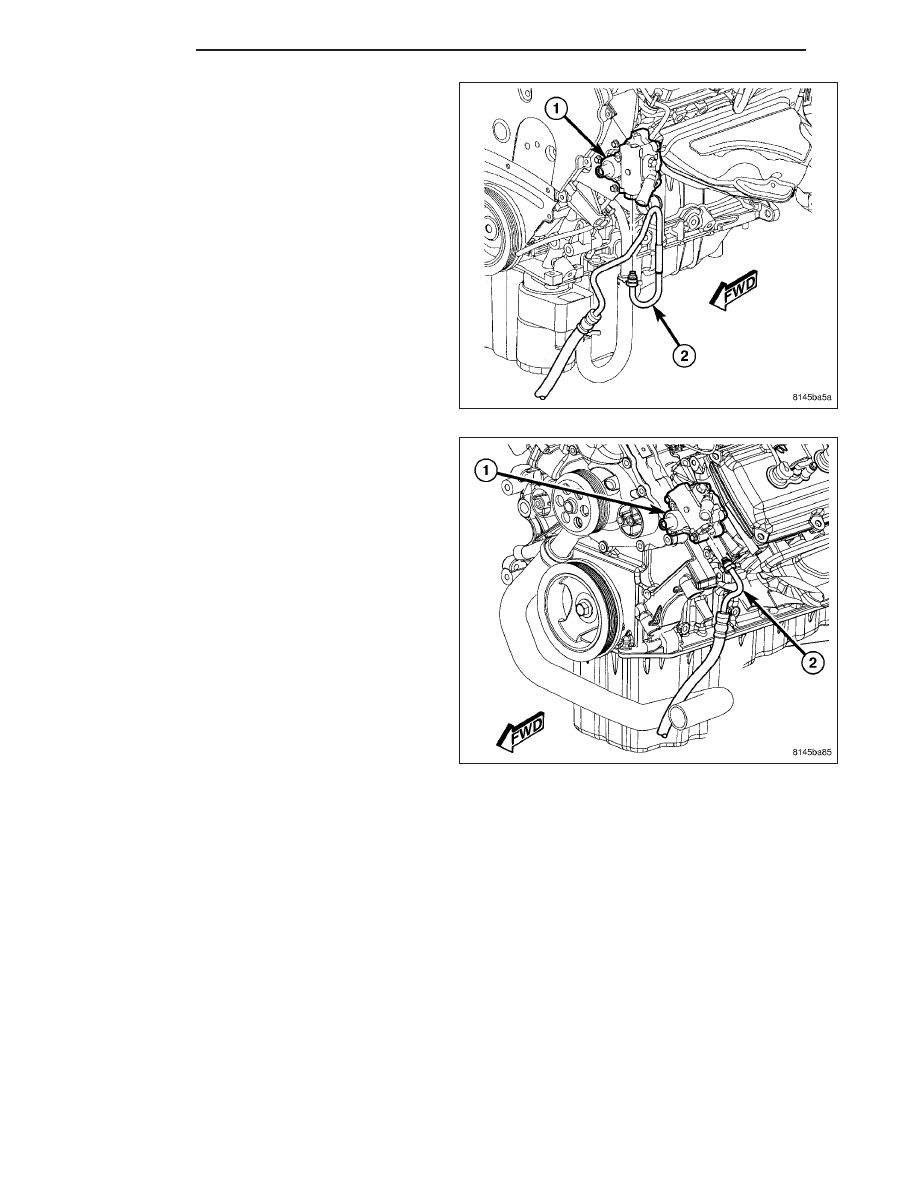

10. 2.7L/3.5L Engines – Install pressure hose (2) to

pump (1). Tighten pressure hose tube nut to 47
N·m (35 ft. lbs.).

11. 5.7L/6.1L Engines – Install pressure hose (2) to

pump (1). Tighten pressure hose tube nut to 47
N·m (35 ft. lbs.).

12. 3.0L Diesel Engine – Install pressure hose (2) to

pump (1). Tighten pressure hose tube nut to 47
N·m (35 ft. lbs.).

LX

PUMP

19 - 253
