SENSOR-CRANKSHAFT POSITION

REMOVAL

2.7L

1. Disconnect negative battery cable.

2. Raise vehicle and support.

3. Unlock and disconnect the electrical connector.

4. Remove mounting bolt.

5. Remove sensor.

14 - 178

FUEL INJECTION

LX

3.5L

1. Disconnect negative battery cable.

2. Raise vehicle and support.

3. Unlock and disconnect the electrical connector.

4. Remove mounting bolt.

5. Remove sensor.

LX

FUEL INJECTION

14 - 179

5.7L

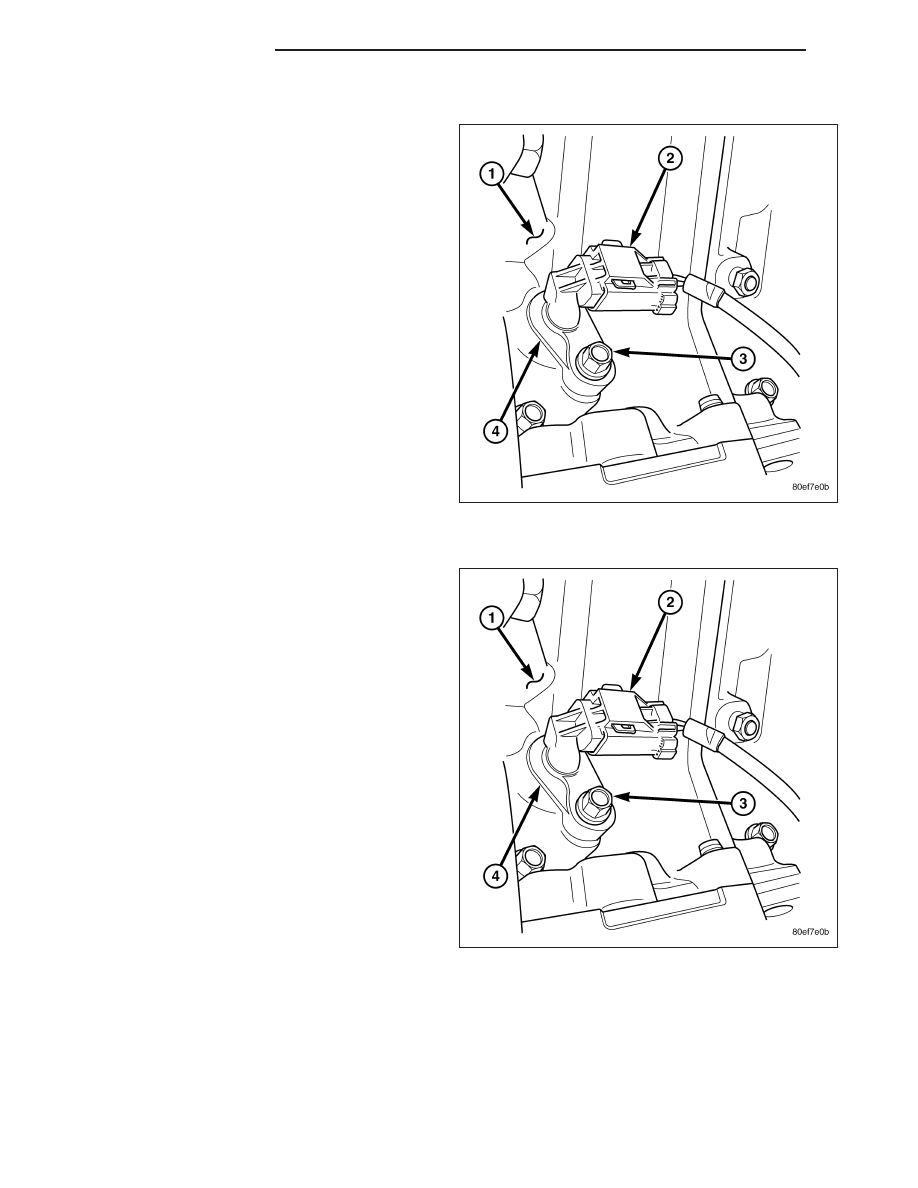

The Crankshaft Position (CKP) sensor (4) is located at
the right-rear side of the engine cylinder block (1). It is
positioned and bolted into a machined hole in the
engine block.

1. If equipped with AWD (All Wheel Drive) disconnect

and isolate negative battery cable.

2. Raise vehicle.

3. If equipped with AWD (All Wheel Drive) remove

starter motor.

4. Disconnect CKP electrical connector (2) at sensor.

5. Remove CKP mounting bolt (3).

6. Carefully twist sensor from cylinder block.

7. Remove sensor from vehicle.

8. Check condition of sensor o-ring.

6.1L

The Crankshaft Position (CKP) sensor (4) is located at
the right-rear side of the engine cylinder block (1). It is
positioned and bolted into a machined hole in the
engine block.

1. IF STARTER IS MOUNTED TO RIGHT SIDE OF

ENGINE: Disconnect and isolate negative battery
cable.

2. Raise vehicle.

3. IF STARTER IS MOUNTED TO RIGHT SIDE OF

ENGINE: Remove starter motor.

4. Disconnect CKP electrical connector (2) at sensor.

5. Remove CKP mounting bolt (3).

6. Carefully twist sensor from cylinder block.

7. Remove sensor from vehicle.

8. Check condition of sensor o-ring.

14 - 180

FUEL INJECTION

LX

INSTALLATION

2.7L

1. Install sensor.

2. Install mounting bolt and tighen to 12 N·m (105 in.

lbs.).

3. Connect the electrical connector and lock.

4. Lower vehicle.

5. Connect negative battery cable.

3.5L

1. Install sensor.

2. Install mounting bolt and tighen to 12 N·m (105 in.

lbs.).

3. Connect the electrical connector and lock.

4. Lower vehicle.

5. Connect negative battery cable.

LX

FUEL INJECTION
