12. Install stabilizer bar (4) with cushions and retain-

ers on crossmember.

13. Install cushion retainer mounting bolts (1). Do not

tighten at this time.

14. Install bolt (3) and nut fastening stabilizer bar

ends to each stabilizer link (2). Do not tighten at
this time.

15. Tighten cushion retainer mounting bolts (1) to 60

N·m (44 ft. lbs.).

CAUTION: Differential mounting bolts (1) must be
installed through bushings prior to crossmember
installation in vehicle. Bolts cannot be inserted
through bushings once crossmember is installed.

16. Transfer differential mounting bolts (1) from origi-

nal crossmember differential mount bushings to
bushings in replacement crossmember. Install
bolts from rear. Be sure to insert bolts through
correct mount bushings in crossmember depend-
ing on rear axle differential (198 mm axle differen-
tial shown in figure).

NOTE: Do not install coil springs on spring links at this time.

17. Raise crossmember to body mounting points. As

crossmember is raised, align shocks (3) with
pockets in spring links. Do not install bolts at
this time.

13 - 112

FRAME & BUMPERS

LX

NOTE: There are four crossmember mounting
bolts. Rear mounting bolts (2) are longer than
front mounting bolts (3). Do not interchange
mounting bolts.

18. Continue to raise crossmember (1) with jack until

crossmember mounting bolts (2 and 3) can be
installed. Install left side crossmember mounting
bolts, but not the right side bolts. It is not neces-
sary to tighten bolts at this point.

CAUTION: To avoid damaging other components
of vehicle, do not lower crossmember any further
than necessary to install coil spring (2).

19. Slowly lower jack allowing right side of cross-

member to drop. Do not lower jack at a fast
rate. Lower jack just enough to allow spring (2)
Installation. Do not lower jack any further than
necessary.

NOTE: Before installing coil spring, make sure iso-
lators (1 and 5) are completely installed on ends of
spring.

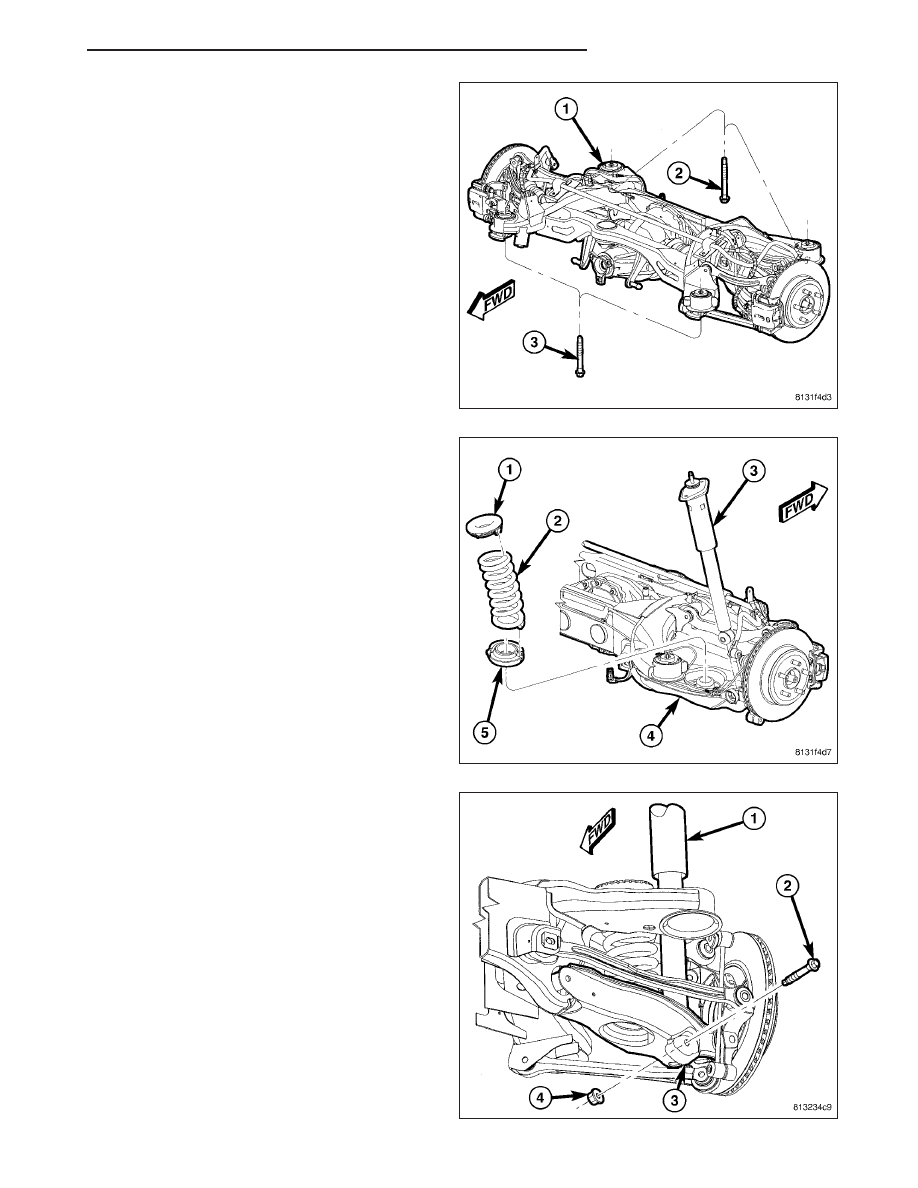

20. Install coil spring (2) with isolators into spring

pocket of spring link fitting the lower isolator to the
shape of the pocket, then align top of spring with
body mount.

21. Carefully raise jack, guiding coil spring and lower

end of shock absorber (1) into mounted positions.
Once shock absorber (1) lower mounting hole
lines up with hole in spring link (3), stop jacking.

22. Install lower shock mounting bolt (2) and nut (4).

Do not tighten at this time.

LX

FRAME & BUMPERS

13 - 113

23. If vehicle is equipped with AWD, insert spacers (1)

on top of right crossmember mount bushings (2)
before crossmember is raised into place.

NOTE: There are four crossmember mounting
bolts. Rear mounting bolts (2) are longer than
front mounting bolts (3). Do not interchange
mounting bolts.

24. Raise right side of crossmember (1) into mounted

position. Install right side crossmember mounting
bolts (2 and 3). Snug, but do not fully tighten
bolts at this time.

25. Remove both front and rear crossmember mount-

ing bolts (2 and 3) on left side of vehicle.

CAUTION: To avoid damaging other components
of vehicle, do not lower crossmember any further
than necessary to install coil spring (2).

26. Slowly lower jack allowing left side of crossmem-

ber to drop. Do not lower jack at a fast rate.
Lower jack just enough to allow spring (2) Instal-
lation. Do not lower jack any further than nec-
essary.

NOTE: Before installing coil spring, make sure iso-
lators (1 and 5) are completely installed on ends of
spring.

27. Install coil spring (2) with isolators into spring

pocket of spring link fitting the lower isolator to the
shape of the pocket, then align top of spring with
body mount.

13 - 114

FRAME & BUMPERS

LX

28. Carefully raise jack, guiding coil spring and lower

end of shock absorber (1) into mounted positions.
Once shock absorber (1) lower mounting hole
lines up with hole in spring link (3), stop jacking.

29. Install lower shock mounting bolt (2) and nut (4).

Do not tighten at this time.

30. If vehicle is equipped with AWD, insert spacers (1)

on top of left crossmember mount bushings (2)
before crossmember is raised into place.

NOTE: There are four crossmember mounting
bolts. Rear mounting bolts (2) are longer than
front mounting bolts (3). Do not interchange
mounting bolts.

31. Raise left side of crossmember (1) into mounted

position. Install left side crossmember mounting
bolts (2 and 3). Snug, but do not fully tighten
bolts at this time.
