5. Carefully position the cylinder head cover and install the bolts into their original position.

CAUTION: The cylinder head cover bolts are different lengths. Do not use the wrong length bolts or engine
damage may result.

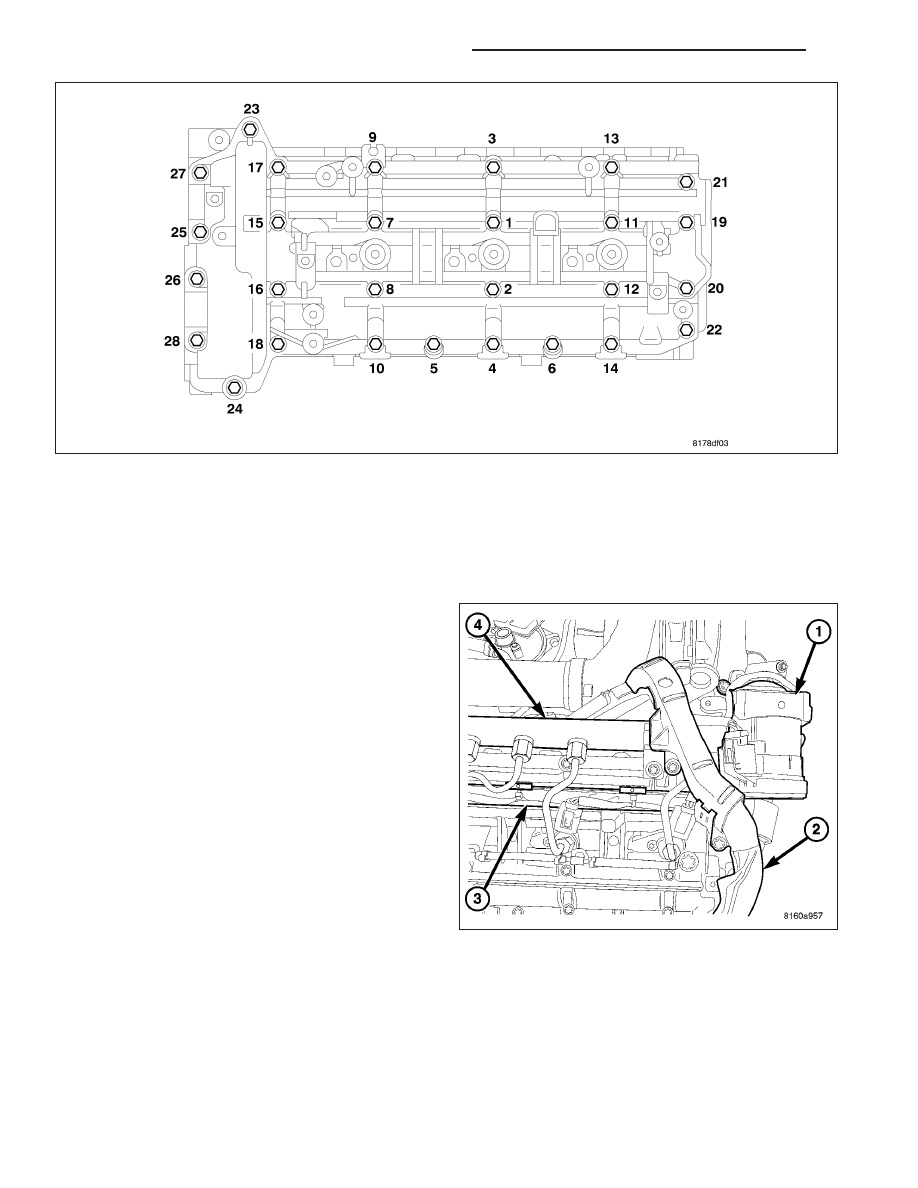

6. Tighten cylinder head cover bolts in sequence, first to 4 N·m (35 in. lbs.), and then repeat the sequence to 8.4

N·m (75 in. lbs).

7. Install the EGR valve.

CAUTION: The fuel injector sealing washers MUST
be replaced. DO NOT use the old sealing washers
or double the sealing washers.

NOTE: Care must be taken not to apply any lubri-
cant to the fuel injector nozzles.

9 - 2684

ENGINE - 3.0L TD SERVICE INFORMATION

LX

8. Install the fuel injectors (1). Tighten the injector

retaining claw bolt to 7 N·m (5 ft. lbs.) and then an
additional 180°.

9. Re-position and secure the engine harness.

10. Install the left fuel rail. Tighten the fuel rail bolts to

11 N·m (8 in. lbs.).

11. Position the return fuel lines and secure to the

injectors. Push down on the release lock tab to
secure.

12. Connect the fuel injector electrical connectors.

13. Install the left rear engine cover bracket.

14. Install the high pressure fuel lines from the fuel

rail to injectors. Tighten the line connections to 27
N·m (20 ft. lbs.).

15. Install the fuel line from the high pressure pump

to the left fuel rail. Tighten the retaining bolt to 30
N·m (22 ft. lbs.).

16. Install the fuel supply line to the fuel filter and

high pressure pump.

17. Connect both fuel lines at the high pressure

pump.

LX

ENGINE - 3.0L TD SERVICE INFORMATION

9 - 2685

18. Install the air filter housing and tube.

19. Connect the negative battery cable.

20. Start the engine, run until warm, turn engine off and inspect for leaks (Refer to 14 - FUEL SYSTEM - WARN-

ING).

21. Install the engine cover (1).

9 - 2686

ENGINE - 3.0L TD SERVICE INFORMATION

LX

RIGHT

1. Clean all mating surfaces.

NOTE: Care must be taken not to get any engine
sealer on the camshaft journals.

2. Apply a 1.5MM bead of Mopar

T

Engine RTV Seal-

ant (1) to the cylinder head cover.

3. Place the camshaft seal into position.

4. Install the cylinder head cover. Tighten the bolts in

three stages following the sequence provided. First
to 4 N·M (35 in. lbs.), then to 6 N·M (53 in. lbs.),
and then to 8.4 N·M (75 in. lbs.).
