10. Remove both left and right cylinder heads (4)

(Refer

to

9

-

ENGINE/CYLINDER

HEAD

-

REMOVAL).

11. Remove the oil pan (Refer to 9 - ENGINE/LUBRI-

CATION/OIL PAN - REMOVAL).

9 - 2356

ENGINE - 5.7L SERVICE INFORMATION

LX

12. Remove timing case cover (1) (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) -

REMOVAL).

13. Remove the oil pick up tube.

14. Remove the oil pump (Refer to 9 - ENGINE/LUBRICATION/OIL PUMP - REMOVAL).

LX

ENGINE - 5.7L SERVICE INFORMATION

9 - 2357

15. Remove timing chain (2) (Refer to 9 - ENGINE/

VALVE

TIMING/TIMING

BELT/CHAIN

AND

SPROCKETS - REMOVAL).

16. Remove camshaft tensioner/thrust plate assembly.

NOTE: Identify lifters to ensure installation in original location.

17. Remove the tappets (2) and retainer (1) assembly.

9 - 2358

ENGINE - 5.7L SERVICE INFORMATION

LX

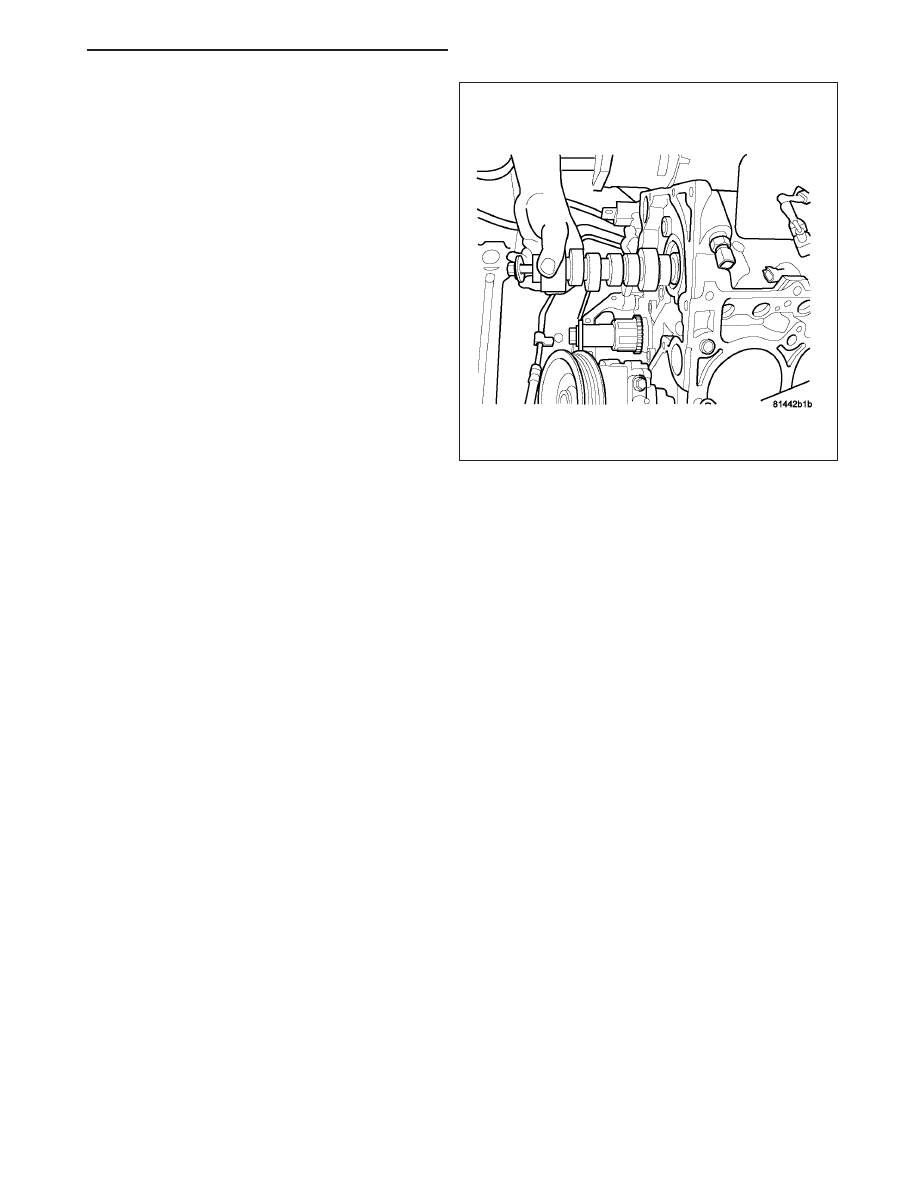

18. Install a long bolt into front of camshaft to aid in

removal of the camshaft. Remove camshaft, being
careful not to damage cam bearings with the cam
lobes.

INSPECTION

1. The cam bearings are not serviceable. Do not attempt to replace cam bearings for any reason.

INSTALLATION

CAMSHAFT CORE HOLE PLUG

1.

Clean core hole in block.

NOTE: Do not apply adhesive to the new core hole plug. A new plug will have adhesive pre-applied.

2. Install a new core hole plug at the rear of camshaft, using suitable flat faced tool. The plug must be fully seated

on the cylinder block shoulder.
