1. Install special tool #8534B, engine lifting bracket

(2) to the right rear of the cylinder head and install
a bolt into the inner most bolt hole (5) next to the
bracket (5).

2. Connect a engine hoisting chain (1) to the left tim-

ing chain cover (2) lifting point and the engine lift-
ing bracket.

9 - 2116

ENGINE - 3.5L - SERVICE INFORMATION

LX

CAUTION: Care must be taken when installing the
engine to prevent pinching the power steering
rack sensor with the left engine mount. Constantly
check to assure proper positioning and no dam-
age occurs to other components or harnesses
until union is made.

NOTE: As the engine is lowered into the engine
bay area, install and hand tighten the A/C com-
pressor bolt retaining the transmission cooler
lines.

3. Carefully install the engine into the engine bay area

and complete the union with the transmission.

4. Properly route the engine wiring harness behind

the engine and tighten the accessible transmission
bolts to 68N·m (50 ft.lbs.).

5. Properly position the right engine harness (4) and

connect the oxygen sensor, knock sensor, EGR,
fuel injector and ignition coil harness connectors.

6. Connect the capacitor (3) and ground strap (3) to

the right cylinder head cover.

7. Install the right intake manifold support braces.

LX

ENGINE - 3.5L - SERVICE INFORMATION

9 - 2117

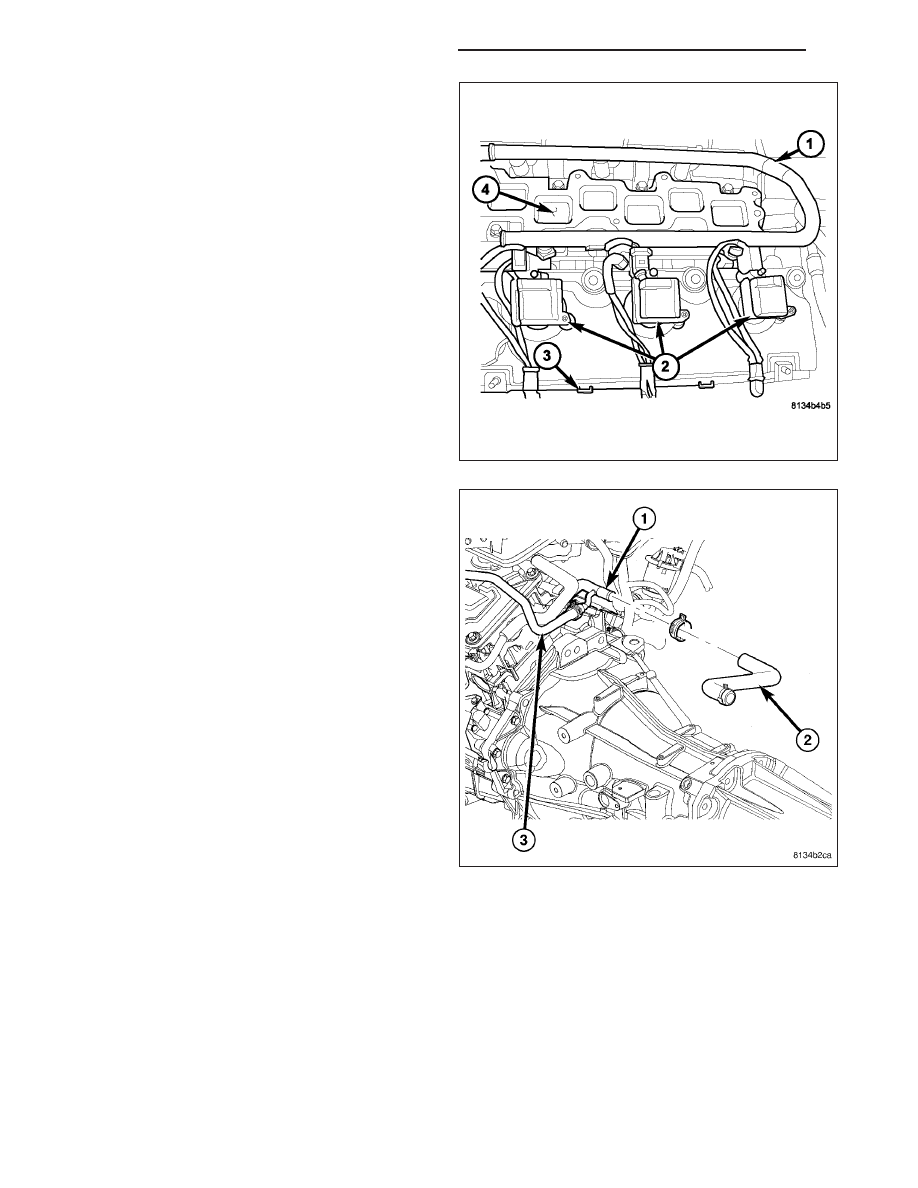

8. Properly position the left engine harness (3) and

connect the ignition coil (2) and fuel injector har-
ness connectors.

9. Connect the coolant temperature, cam position, oil

pressure sensor harness connectors.

10. Connect the oxygen sensor, and the ground wire,

to the left cylinder head cover.

11. Connect the heater hose (2) and coolant reservoir

hose (3) to the rear coolant pipe (1).

12. Install the upper intake manifold (Refer to 9 -

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

-

INSTALLATION).

13. Connect the upper radiator hose.

9 - 2118

ENGINE - 3.5L - SERVICE INFORMATION

LX

14. Raise and support the vehicle.

15. Install the engine mounting nuts and tighten to

101 N·m (75 lbs.ft.).

16. Install the remaining transmission housing bolts

and tighten to 68 N·m (50 ft.lbs.).

17. Install the torque converter bolts (3). Tighten bolts

to 75 N·m (55 lbs.ft.).

18. Install the torque converter inspection cover.

Tighten bolts to 12 N·m (105 lbs. in.)
