Dial Indicator C-3339

Valve Spring Compressor 8215-A

Adaptor 8216-A

Valve Spring Compressor C-3422-D

Valve Spring Adapter 6526

Valve Spring Tester C-647

Valve Spring Compressor MD-998772-A

Valve Spring Adapter 6527

Indicator Bore Size C-119

9 - 1932

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

Connecting Rod Installation Guides 8189

Main Bearing Remover/Installer C-3059

Pressure Gauge C-3292

Adapter 8406

DRB III

T

with PEP Module – OT-CH6010A

Pressure Transducer CH7059

Adaptor 8116

Cooling System Tester 7700

Combustion Leak Tester C-3685-A

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 1933

HOUSING-AIR CLEANER

REMOVAL

1. Disconnect negative battery cable.

2. DIsconnect mass airflow sensor electrical connec-

tor.

3. Remove clean air duct between throttle body and

air filter housing.

4. Remove vent tube.

5. Remove mounting bolt.

6. Remove air filter housing.

7. Raise vehicle.

8. Partially remove front fascia to gain access to air

filter

resonator

(Refer

to

13

-

FRAME

&

BUMPERS/BUMPERS/FRONT

FASCIA

-

REMOVAL).

9. Remove mounting bolt.

10. Remove air cleaner resonator.

INSTALLATION

1. Position air cleaner resonator assembly in vehicle.

2. Install mounting bolt. Tighten bolt to 10 N·m (89 in.

lbs).

3. Install front fascia (Refer to 13 - FRAME &

BUMPERS/BUMPERS/FRONT FASCIA - INSTAL-
LATION).

4. Position air filter assembly in vehicle.

5. Install mounting bolt. Tighten to 10 N·m (89 in.

lbs.).

6. Install vent tube.

7. Install clean air duct between air filter housing and

throttle body.

9 - 1934

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

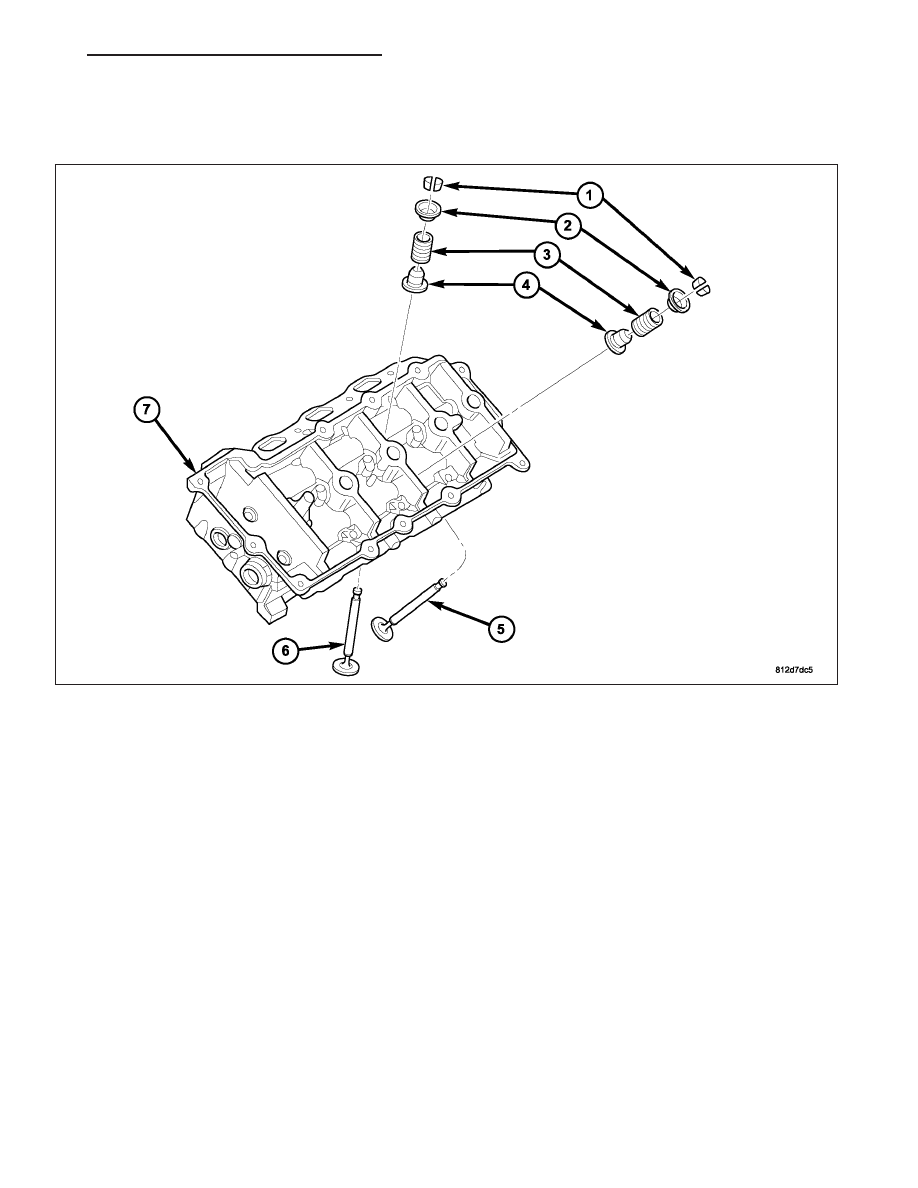

CYLINDER HEAD

DESCRIPTION

The cylinder heads (7) are made of an aluminum alloy. The cylinder head features four valves (5) & (6) per cylinder
with pressed in powdered metal valve guides. The cylinder heads provide enclosures for the timing chain drive,
necessitating a unique right and left cylinder head.

DIAGNOSIS AND TESTING

CYLINDER HEAD GASKET

A cylinder head gasket leak can be located between adjacent cylinders or between a cylinder and the adjacent
water jacket.

Possible indications of the cylinder head gasket leaking between adjacent cylinders are:

•

Loss of engine power

•

Engine misfiring

•

Poor fuel economy

Possible indications of the cylinder head gasket leaking between a cylinder and an adjacent water jacket are:

•

Engine overheating

•

Loss of coolant

•

Excessive steam (white smoke) emitting from exhaust

•

Coolant foaming
