SPECIAL TOOLS

BASE BRAKE SYSTEM

Adapter, Master Cylinder Pressure Bleed Cap 6921

Tubes, Master Cylinder Bleed 8358

Adapters, Master Cylinder 8822

Installer, Dust Boot 9314

Installer, Dust Boot 9315

Adapters, Master Cylinder 9748

Dial Indicator C-3339A

Handle, Universal C–4171

5 - 14

BRAKES - BASE

LX

SWITCH-ADJUSTABLE PEDALS

DESCRIPTION

The adjustable pedals switch is located on the left
side trim of the driver’s seat cushion. Fore and Aft
movement of the paddle-type switch allows front-to-
rear travel of the adjustable pedals, up to approxi-
mately 76 mm (3 inches) total movement. Pushing the
paddle forward moves the peddles away from the
driver and vice-versa. Movement stops when the
switch is released.

The switch actuates the electric motor-driven adjust-
able pedals mechanism through the memory seat
module (MSM). MSM logic prevents pedal adjustment
while the speed control is set and when the transmis-
sion is in Reverse.

REMOVAL

1. Move driver’s seat to full-forward, full-upward position.

2. Disconnect battery negative cable from battery post and isolate.

3. Remove seat belt shield from driver’s seat cushion left side trim.

4. Remove three screws fastening seat cushion side trim in place.

5. Lift side trim from seat and utilizing slack in seat belt, turn trim over.

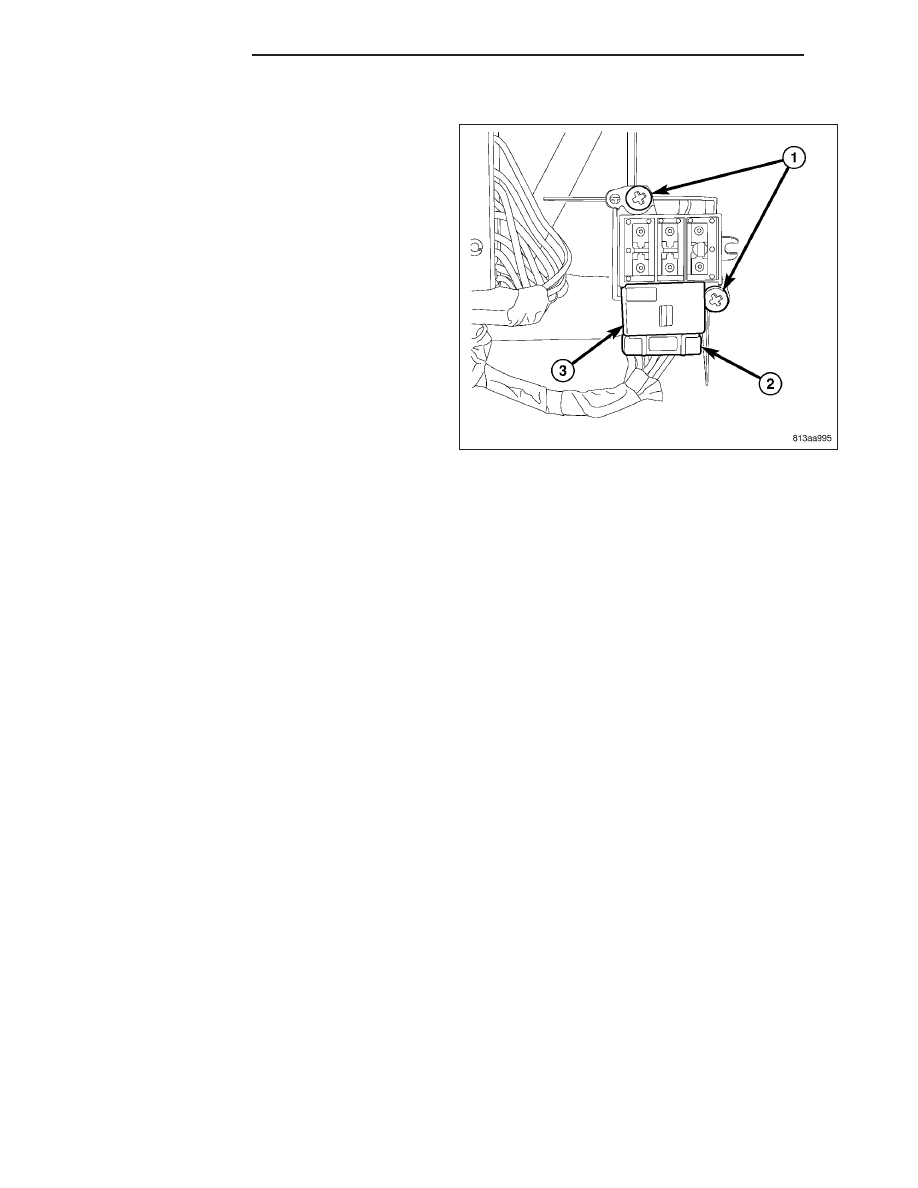

6. Disconnect wiring connector (2) from adjustable

pedals switch (3).

7. Remove two mounting screws (1) and remove

switch (3).

LX

BRAKES - BASE

5 - 15

INSTALLATION

1. Position switch (3) connector-side-down on the

inside of the driver’s seat cushion side trim.

2. Install two screws (1) fastening switch in place.

3. Connect wiring connector (2) to adjustable pedals

switch (3).

4. Position side trim on driver’s seat cushion left side

and install three screws fastening side trim in
place.

5. Install seat belt shield on driver’s seat cushion left

side trim.

6. Connect negative battery cable to battery post.

(Refer to 8 - ELECTRICAL/BATTERY SYSTEM -
STANDARD PROCEDURE)

7. Check operation of adjustable pedals.

8. If vehicle is equipped with memory seats, the sys-

tem will need to be initialized. Refer to appropriate
diagnostic information.

5 - 16

BRAKES - BASE

LX

SENSOR - BRAKE FLUID LEVEL

REMOVAL

The brake fluid level sensor (2) is an integral part of
the master cylinder fluid reservoir (1). (Refer to 5 -
BRAKES/HYDRAULIC/MECHANICAL/FLUID RESER-
VOIR - REMOVAL)

INSTALLATION

The brake fluid level sensor (2) is an integral part of
the master cylinder fluid reservoir (1). (Refer to 5 -
BRAKES/HYDRAULIC/MECHANICAL/FLUID RESER-
VOIR - INSTALLATION)

LX

BRAKES - BASE

5 - 17
