Possible Causes

(K51) ASD CONTROL CIRCUIT SHORTED TO BATTERY VOLTAGE

(K51) ASD CONTROL CIRCUIT OPEN

(K51) ASD CONTROL CIRCUIT SHORTED TO GROUND

(A209) PCM FUSED B+ CIRCUIT

(F202) (F902) PCM FUSED IGNITION SWITCH OUTPUT CIRCUITS

(Z904) PCM GROUND CIRCUITS

(D65) CAN C BUS (+) CIRCUIT OPEN

(D64) CAN C BUS (-) CIRCUIT OPEN

PCM

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

NOTE: Ensure the IOD fuse is installed and battery voltage is between 10.0 and 16.0 volts.

NOTE: The scan tool and cable must be operating properly for the results of this test to be valid.
With the scan tool, select ECU view.

NOTE: A red X will be next to the module that is not communicating, indicating that the module is not active
on the Bus network. A green check indicates that the module is active on the Bus network.

NOTE: Check the FCM for any active CAN C hardware DTCs, perform DTC before proceeding.

Does the scan tool display a red X next to the module?

Yes

>> Go To 2

No

>> The no response condition is not present at this time. Using the wiring diagram/schematic as a guide,

inspect the wiring for chafed, pierced, pinched, and partially broken wires and the wiring harness con-
nectors for broken, bent , pushed out, and corroded terminals.

2.

ASD CONTROL CIRCUIT OPERATION

NOTE: Before continuing check the following for proper operation, repair as necessary.
Battery voltage above 11 volts.
Battery cable terminals are clean and fastened properly.
Chassis ground circuit is clean and fastened properly.
Turn the ignition off.

Remove the ASD Relay from the IPM.

Using a 12-volt test light connected to battery voltage, probe the (K51) ASD Control circuit in the IPM.

Monitor the test light.

Turn the ignition on.

NOTE: The test light will illuminate for approximately 3 seconds and then turn off, this is considered normal
operation.

Does the test light illuminate brightly?

Yes

>> Go To 9

No

>> Go To 3

9 - 1028

ENGINE ELECTRICAL DIAGNOSTICS

LX

3.

(K51) ASD CONTROL CIRCUIT SHORT TO BATTERY VOLTAGE

Turn the ignition off.

Disconnect the PCM harness connectors.

Turn the ignition on.

Measure the voltage on the (K51) ASD Control circuit in the IPM.

Does the voltmeter indicate voltage present?

Yes

>> Repair the short to voltage in the (K51) ASD Control circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 4

4.

(K51) ASD RELAY CONTROL CIRCUIT OPEN

Turn the ignition off.

CAUTION: Do not probe the PCM harness connectors. Probing the
PCM harness connectors will damage the PCM terminals resulting
in poor terminal to pin connection. Install Miller Special Tool #8815
to perform diagnosis.
Measure the resistance of the (K51) ASD Relay Control circuit from the
IPM to the appropriate terminals of special tool #8815.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the open in the (K51) ASD Relay Control circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

LX

ENGINE ELECTRICAL DIAGNOSTICS

9 - 1029

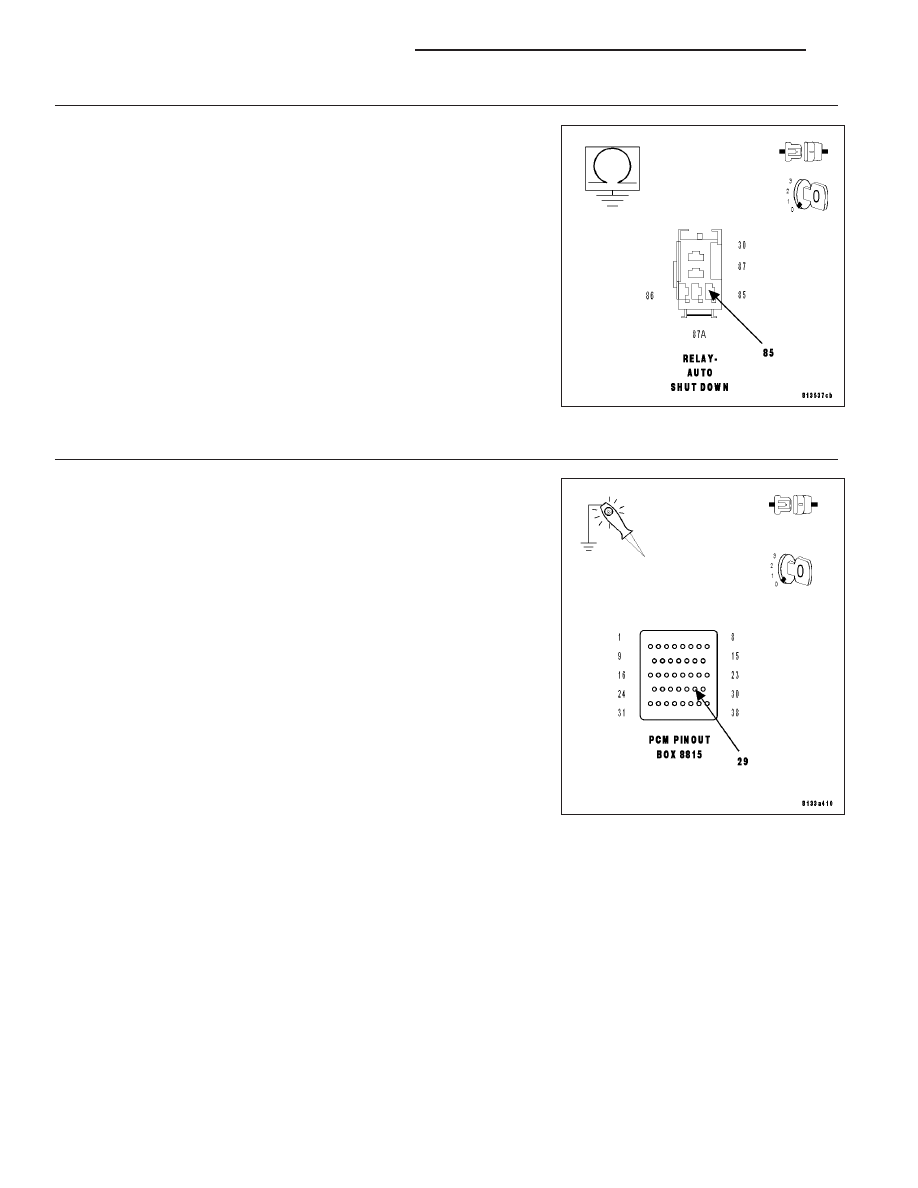

5.

(K51) ASD RELAY CONTROL CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (K51) ASD Relay Con-
trol circuit in the IPM.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (K51) ASD Relay Control

circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 6

6.

(A209) PCM FUSED B+ CIRCUIT

CAUTION: Do not probe the PCM harness connectors. Probing the
PCM harness connectors will damage the PCM terminals resulting
in poor terminal to pin connection. Install Miller Special Tool #8815
to perform diagnosis.
Using a 12-volt test light connected to ground probe the (A209) Fused
B+ circuit at the appropriate terminal of special tool #8815.

NOTE: The test light should be illuminated and bright. Compared
the brightness to that of a direct connection to the battery.

Does the test light illuminate brightly?

Yes

>> Go To 7

No

>> Repair the open or short to ground in the (A209) Fused B+

circuit. Inspect and replace fuses as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

9 - 1030

ENGINE ELECTRICAL DIAGNOSTICS

LX

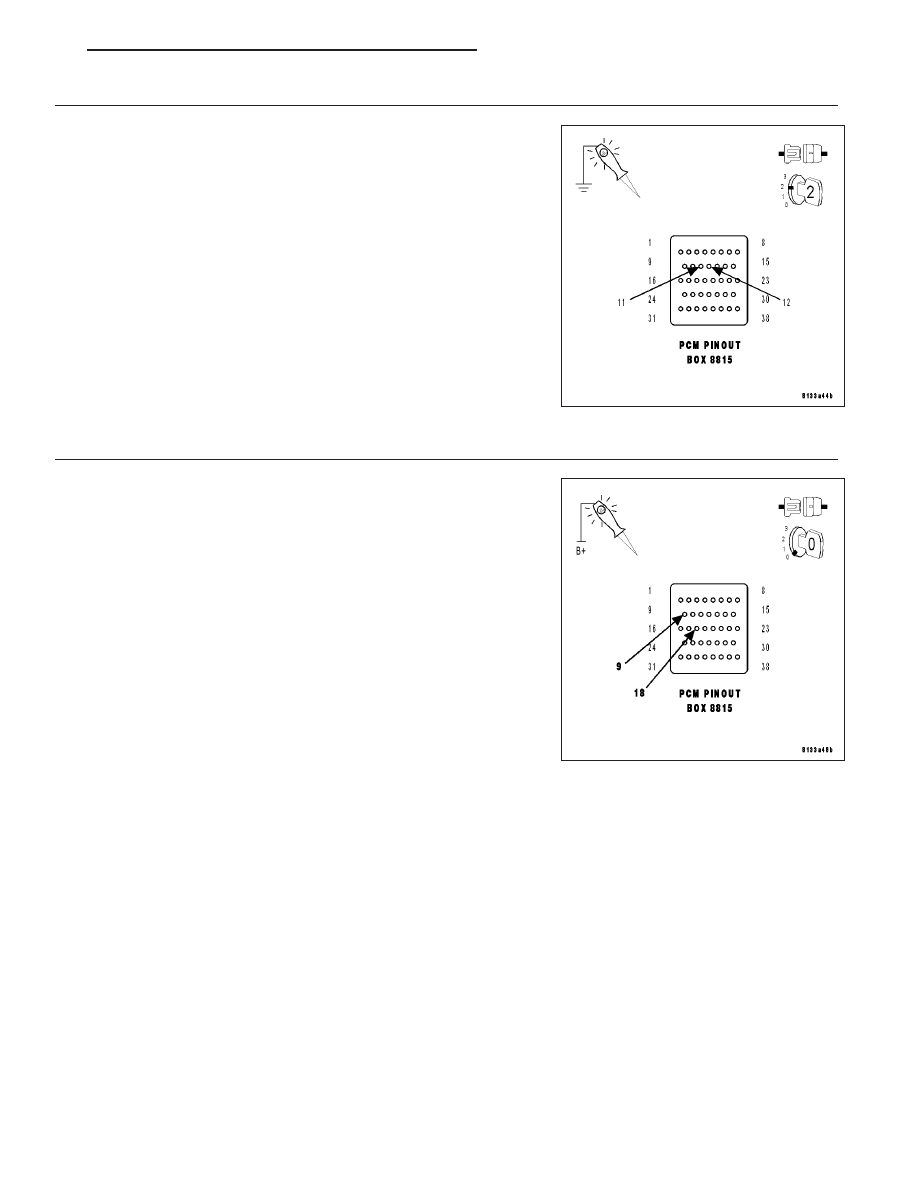

7.

(F202)/(F902) PCM FUSED IGNITION SWITCH CIRCUITS

Turn the ignition on.

Using a 12-volt test light connected to ground, probe both the PCM
(F202) and (F902) Fused Ignition Switch Output circuist in the appro-
priate terminals of special tool #8815.

NOTE: The test light should be illuminated and bright at both ter-
minals. Compared the brightness to that of a direct connection to
the battery.

Does the test light illuminate brightly?

Yes

>> Go To 8

No

>> Repair the (F202)/(F902) Ignition Switch Output circuits as

necessary. Inspect and replace fuses as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

8.

(Z904) PCM GROUND CIRCUITS

Turn the ignition off.

Using a 12-volt test light connected to battery voltage, probe the both
(Z904) PCM ground circuits in the appropriate terminals of special tool
#8815.

NOTE: The test light should be illuminated and bright. Compared
the brightness to that of a direct connection to the battery.

Does the test light illuminate brightly?

Yes

>> Replace and program the Powertrain Control Module in

accordance with the service information.

No

>> Repair the PCM ground circuit(s) as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)
