NOTE: The differential side bearing snap rings are
select-fit, and control ring gear backlash and dif-
ferential side bearing preload. It is important to
return original snap rings to their original position.

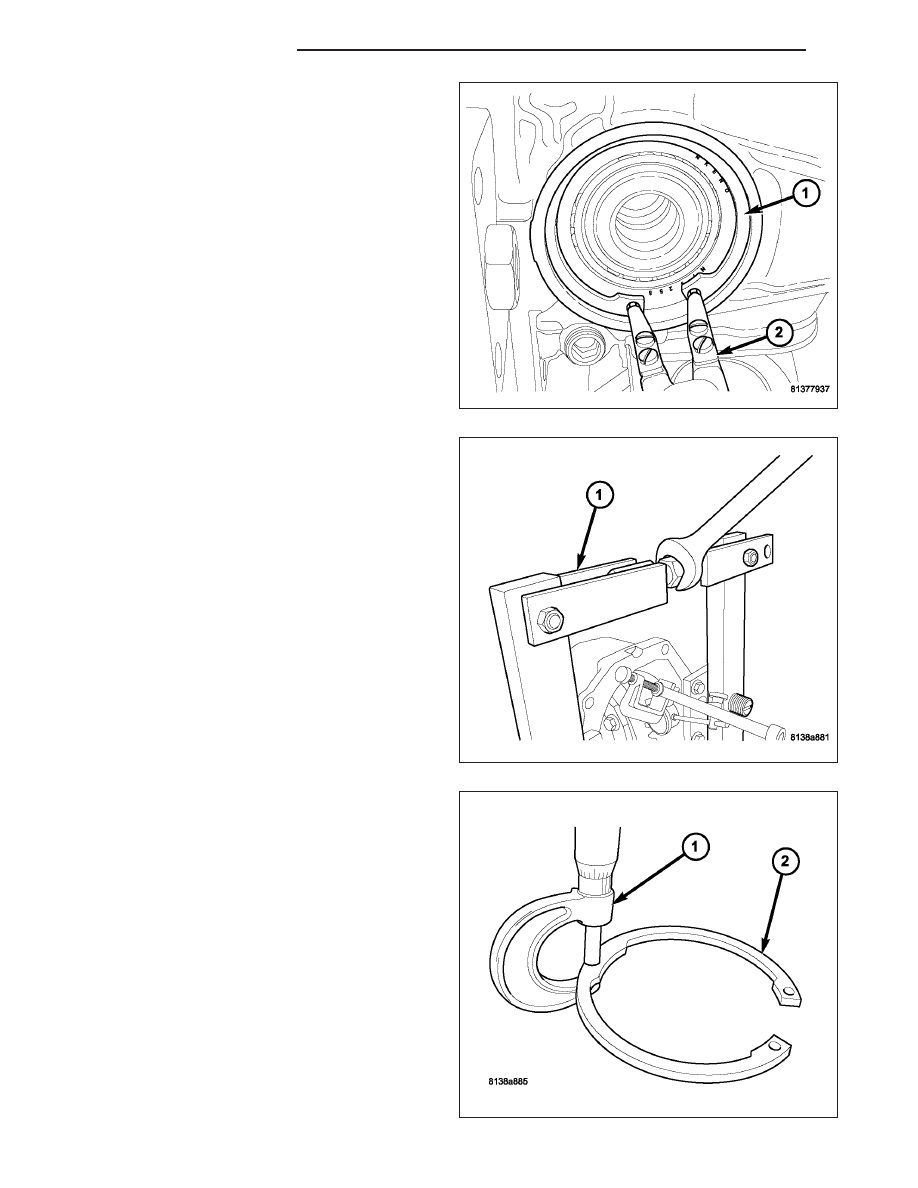

10. Using suitable snap ring pliers (2), compress and

remove differential side bearing snap rings (1).
Identify and tag for proper reuse.

11. Back off W-129-B spreader (1) to relax tension on

housing.

12. Measure snap ring thickness and record for future

use.

3 - 216

REAR AXLE - 210RII

LX

13. Install Tool 9522 (1) into one side of housing and

push inward to release differential side bearing
cup (2) from opposite side. Repeat for other
bearing.

14. Remove differential assembly from axle housing.

NOTE: Note: If difficulty removing differential is
encountered due to interference with W-129-B
spreader and adapter plates, remove axle from
spreader and adapter plates from axle to facilitate
removal.

LX

REAR AXLE - 210RII

3 - 217

DISASSEMBLY

1. Remove differential ring gear-to-case bolts (1).

2. Using brass drift (1), remove ring gear (2).

3 - 218

REAR AXLE - 210RII

LX

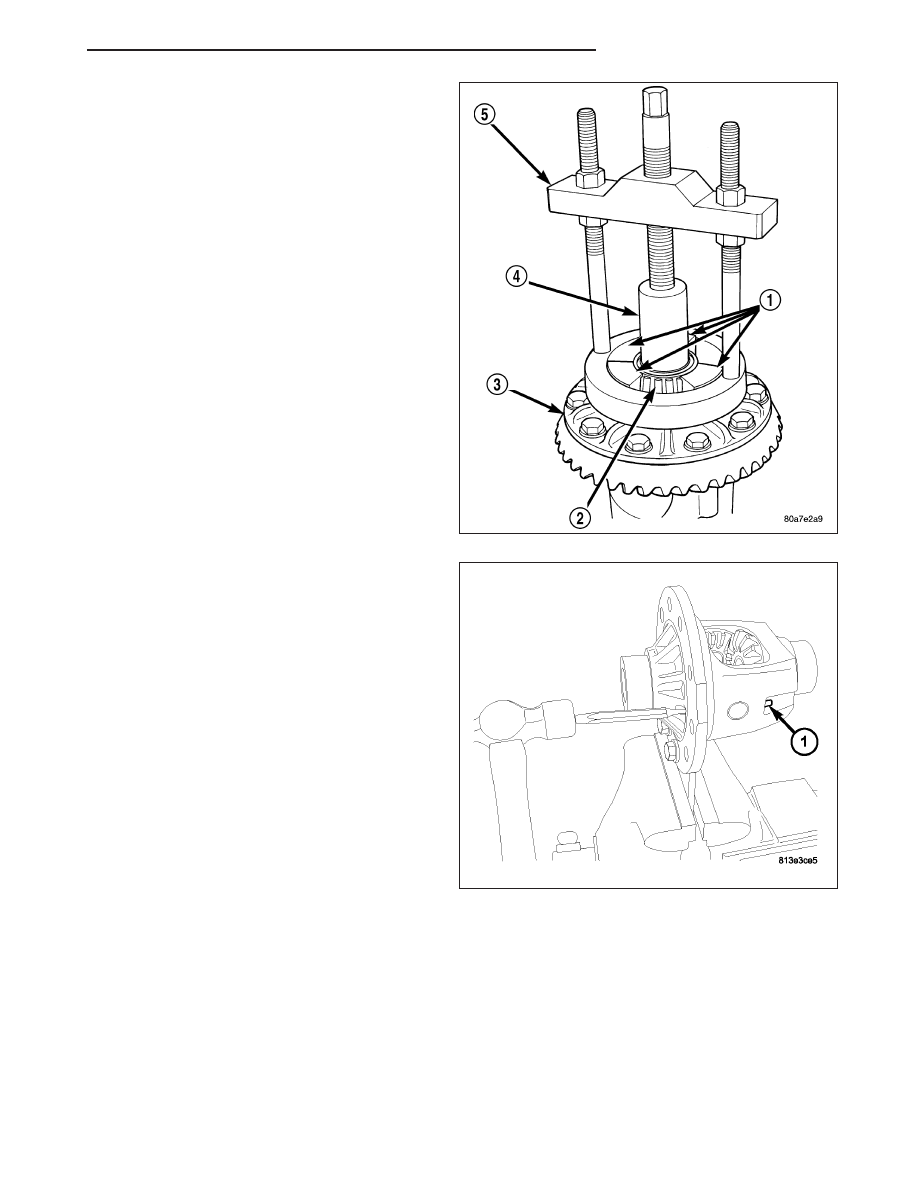

3. Remove bearings (2) from the differential case (3)

with Puller/Press C-293-PA (5), Adapters C-293-37
(1) and Plug SP-3289 (4).

4. Drive out pinion shaft-to-case roll pin using ham-

mer and suitable punch.

LX

REAR AXLE - 210RII

3 - 219
