5. Set the engine valley cover (555) onto the engine. 6. Install the engine valley cover bolts (506). Tighten: Tighten the bolts to 25 N.m (18 lb ft). 7. Install the intake manifold. Refer to Intake Manifold Replacement (L92 - First Design) or Intake Manifold Replacement (L92 - Second Design) or Intake Manifold VALVE LIFTER OIL MANIFOLD REPLACEMENT Removal Procedure
2008 Chevrolet Silverado 1500 2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

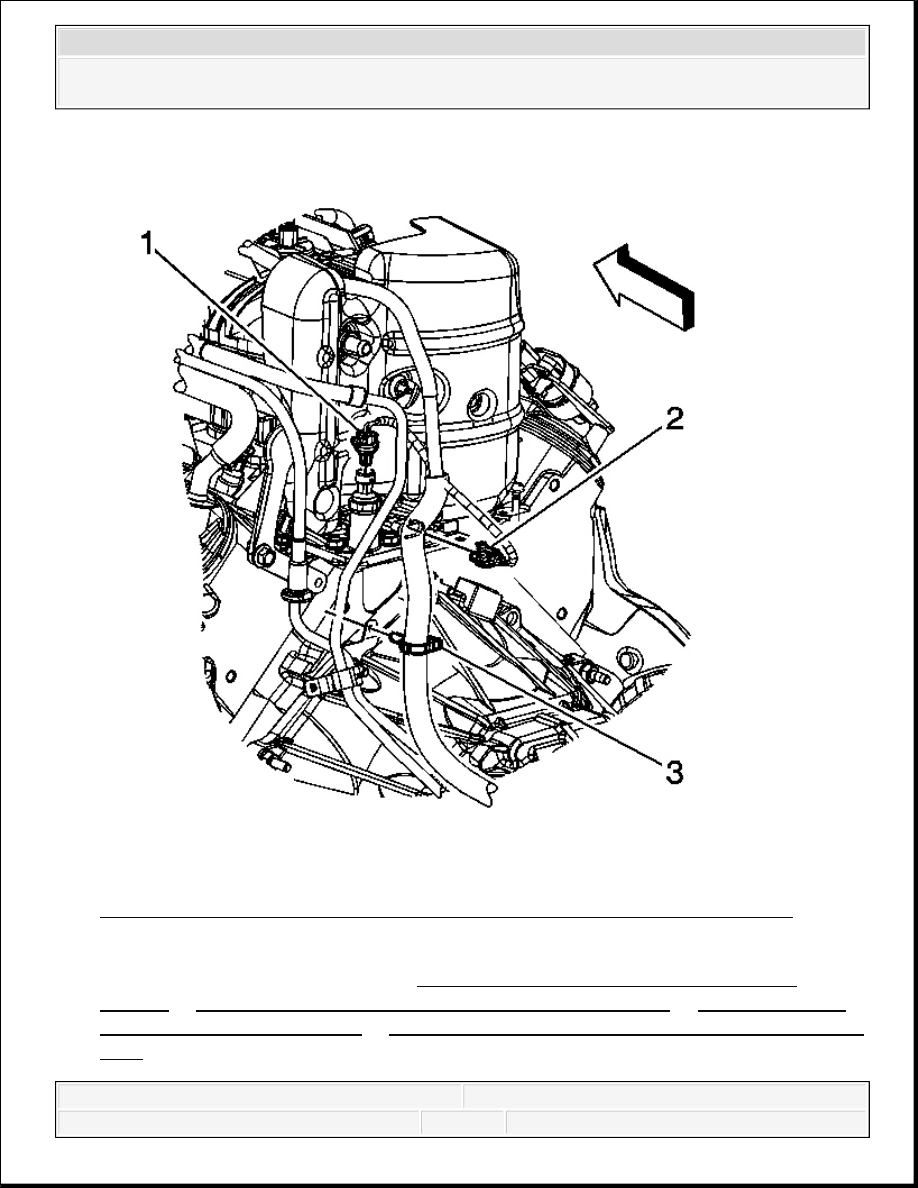

Fig. 216: View Of Engine Harness Electrical Connectors & Inlet Hose Clamp 1. Remove the intake manifold. Refer to Intake Manifold Replacement (L92 - First Design) or Intake Manifold Replacement (L92 - Second Design) or Intake Manifold
2008 Chevrolet Silverado 1500 2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

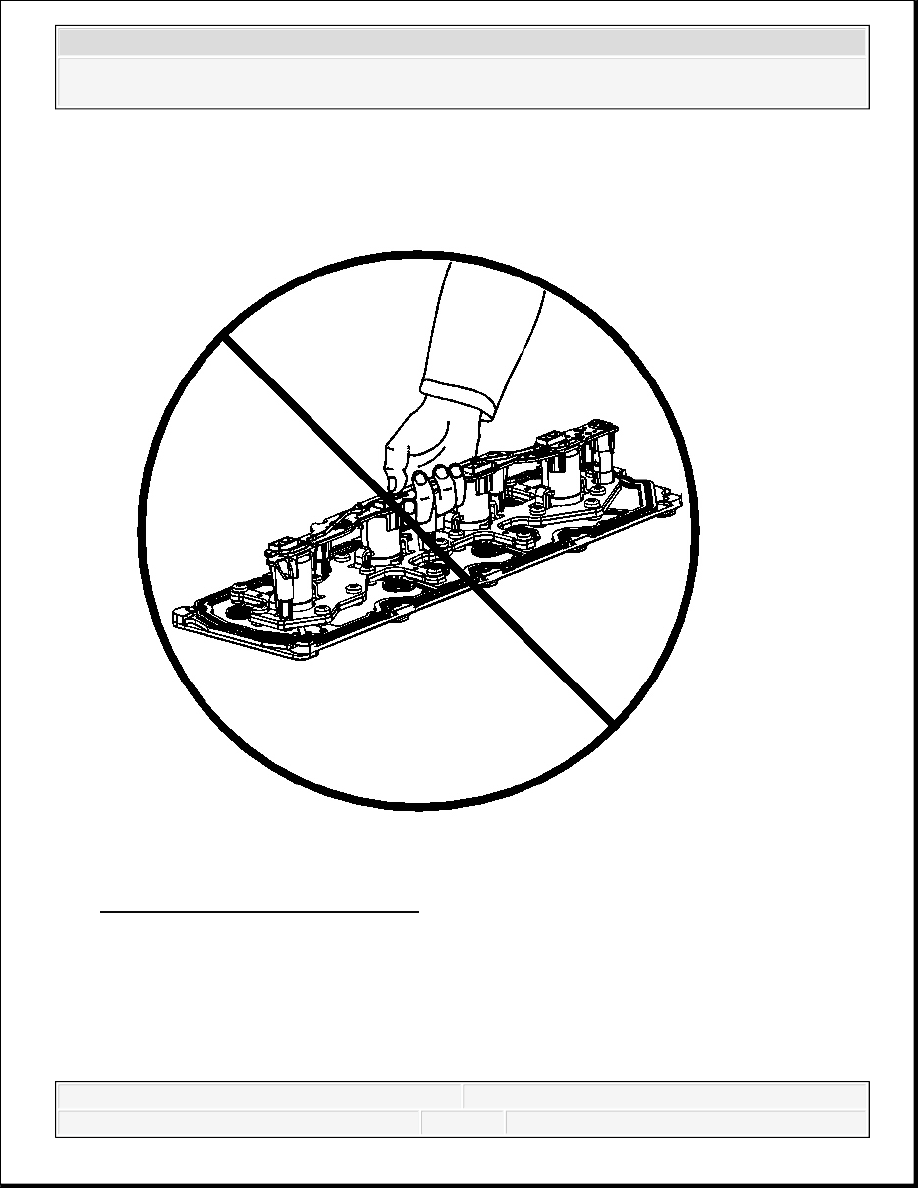

2. Disconnect the engine harness electrical connector (1) from the oil pressure sensor. Fig. 217: Valve Lifter Oil Manifold 3. DO NOT lift the valve lifter oil manifold by the electrical lead frame.
2008 Chevrolet Silverado 1500 2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

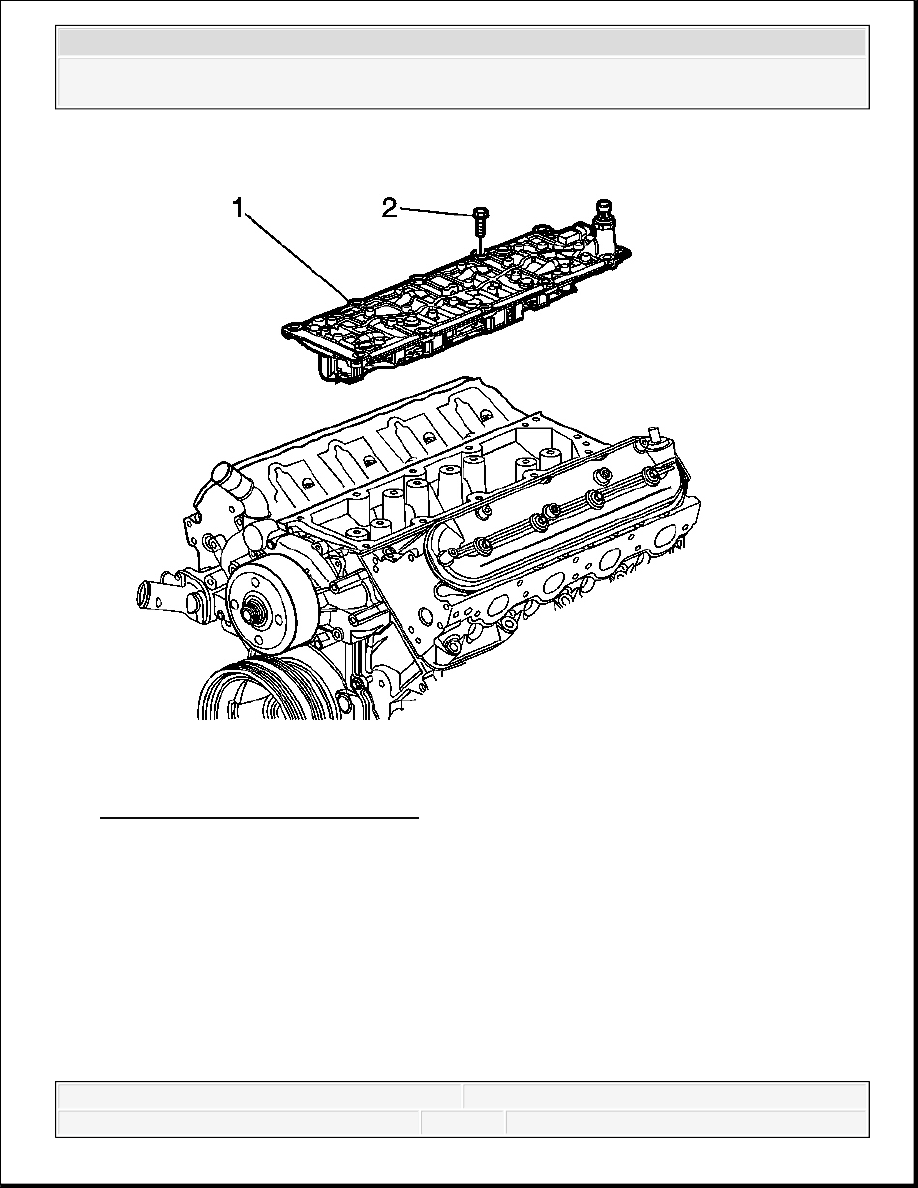

Fig. 218: Valve Lifter Oil Manifold 4. Remove the valve lifter oil manifold bolts (2). 5. Remove the valve lifter oil manifold (1).
2008 Chevrolet Silverado 1500 2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
