Chevrolet Aveo. Генератор CS-121D

Генератор CS-121D (число означает наружный диаметр в миллиметрах пластины статора) представляет собой трехфазный генератор переменного тока с выходным трехфазным двухполупериодным выпрямителем (встроенный диодный мост, состоящий из 6 полупроводниковых диодов). Регулирование напряжения зарядки производится электронным регулятором напряжения, включенным в цепь обмотки возбуждения генератора (обмотка ротора), который изменяет параметры тока, протекающего через обмотку возбуждения. Регулятор включает и выключает ток обмоток ротора. Изменяя время включения-выключения, достигается правильное среднее напряжение системы. При высоких скоростях время включения может составлять 10 %, а время отключения - 90 %. При низкой скорости и высокой электрической нагрузке время включения может составлять 90 %, а время выключения -10%.

Процесс зарядки контролируется при помощи индикаторной лампы, расположенной на приборном щитке. Если индикаторная лампа зарядки горит при работающем двигателе, это указывает на неисправность системы зарядки.

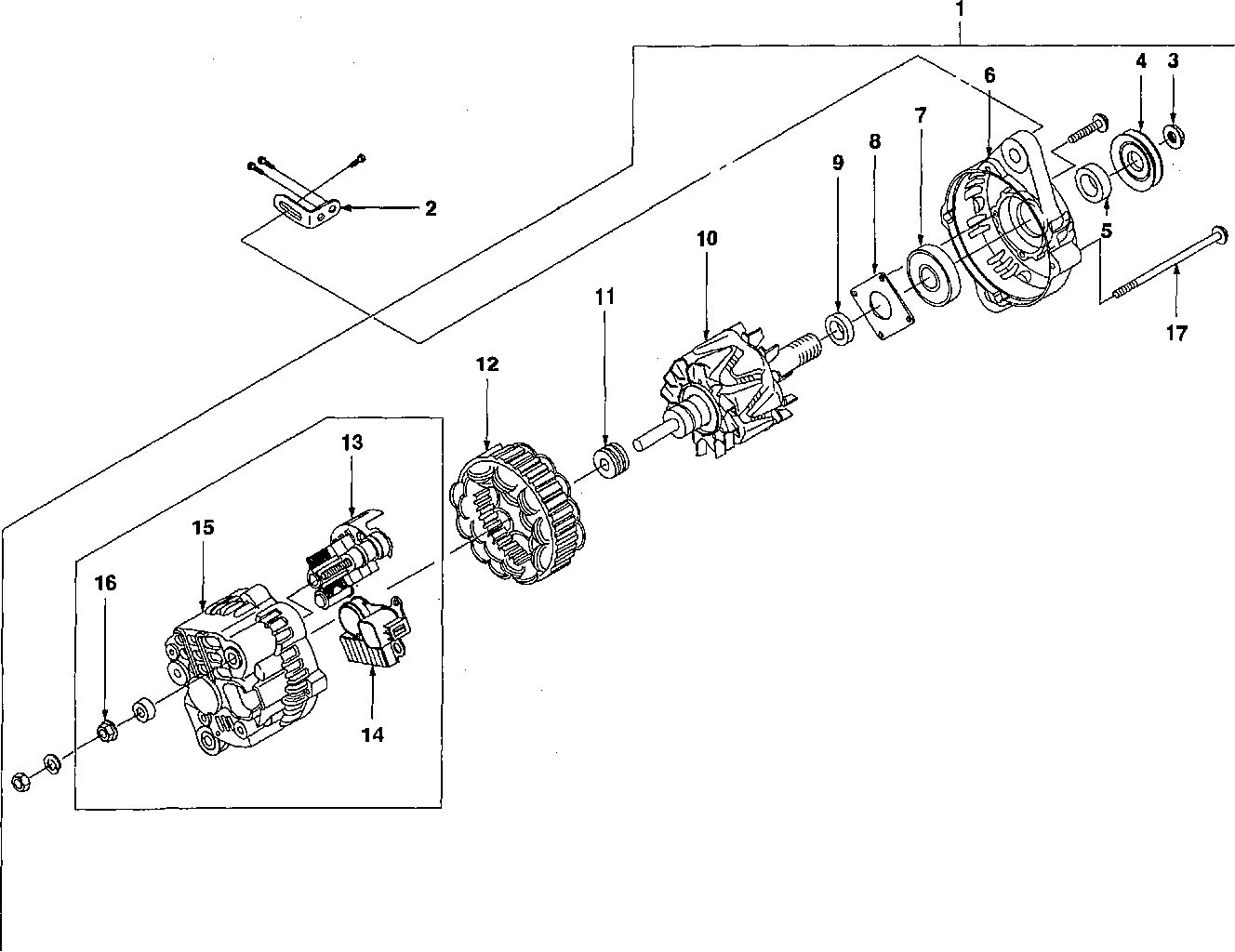

Генератор

1. Генератор в сборе

2. Гайка обгонной муфты генератора

3. Шкив генератора

4. Манжета генератора

5. Передний кронштейн генератора

6. Передний подшипник

7. Статор генератора в сборе

8. Вентилятор

9. Ротор генератора в сборе

10. Задний кронштейн генератора

11. Выпрямитель в сборе

12. Крышка

13. Трехфазный выпрямитель напряжения

14. Регулятор напряжения/щеткодержатель в сборе

15. Корпус

16. Гайка крепления выпрямителя

17. Стяжной винт
