Chevrolet Aveo. Суппорт переднего тормоза

Суппорт переднего тормоза крепится к поворотному кулаку с помощью двух винтов. Гидравлическое давление, создаваемое при нажатии на педаль тормоза, преобразуется гидравлическим цилиндром в усилие торможения. Это усилие равномерно распределяется между наружной и внутренней тормозными колодками, которые прижимаются к тормозному диску, образуя тормозное усилие.

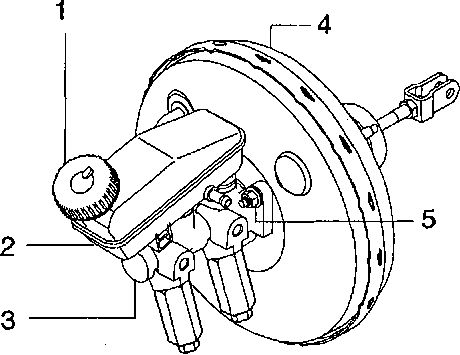

1. Крышка бачка

2. Бачок

3. Главный цилиндр

4. Усилитель тормоза Гайка усилителя тормоза

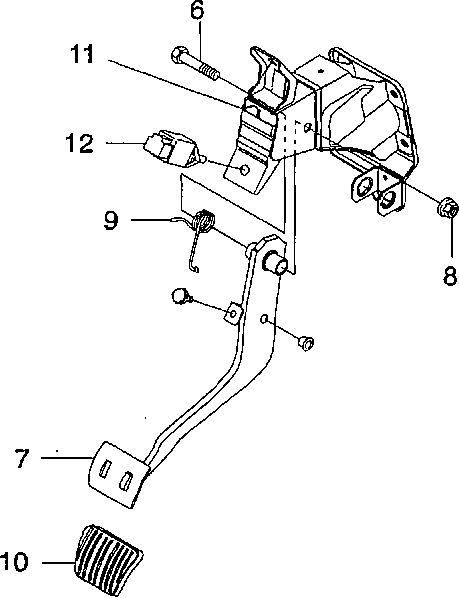

5. Болт педали

6. Педаль

7. Гайка педали

8. Пружина

9. Подушка педали тормоза

10. Кронштейн педали в сборе

11. Включатель стоп-сигнала

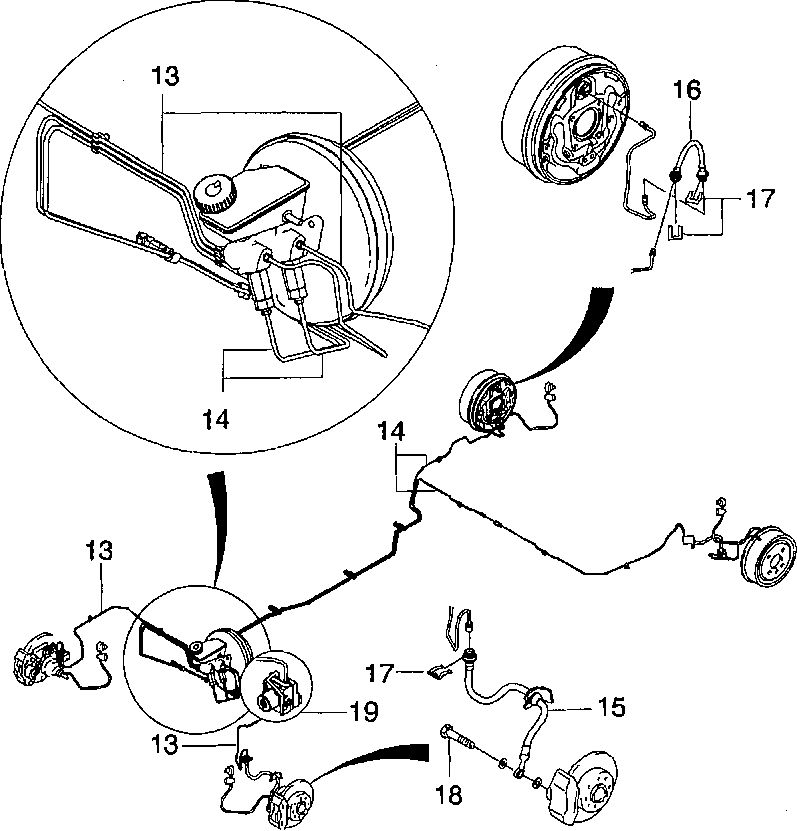

12. Трубка переднего тормоза

13. Трубка заднего тормоза

14. Шланг переднего тормоза

15. Шланг заднего тормоза

16. Е-образное кольцо

17. Болт

18. АБС в сборе
