Chery Tiggo 5 (T21). Руководство по ремонту - часть 454

40-

2

40-

3

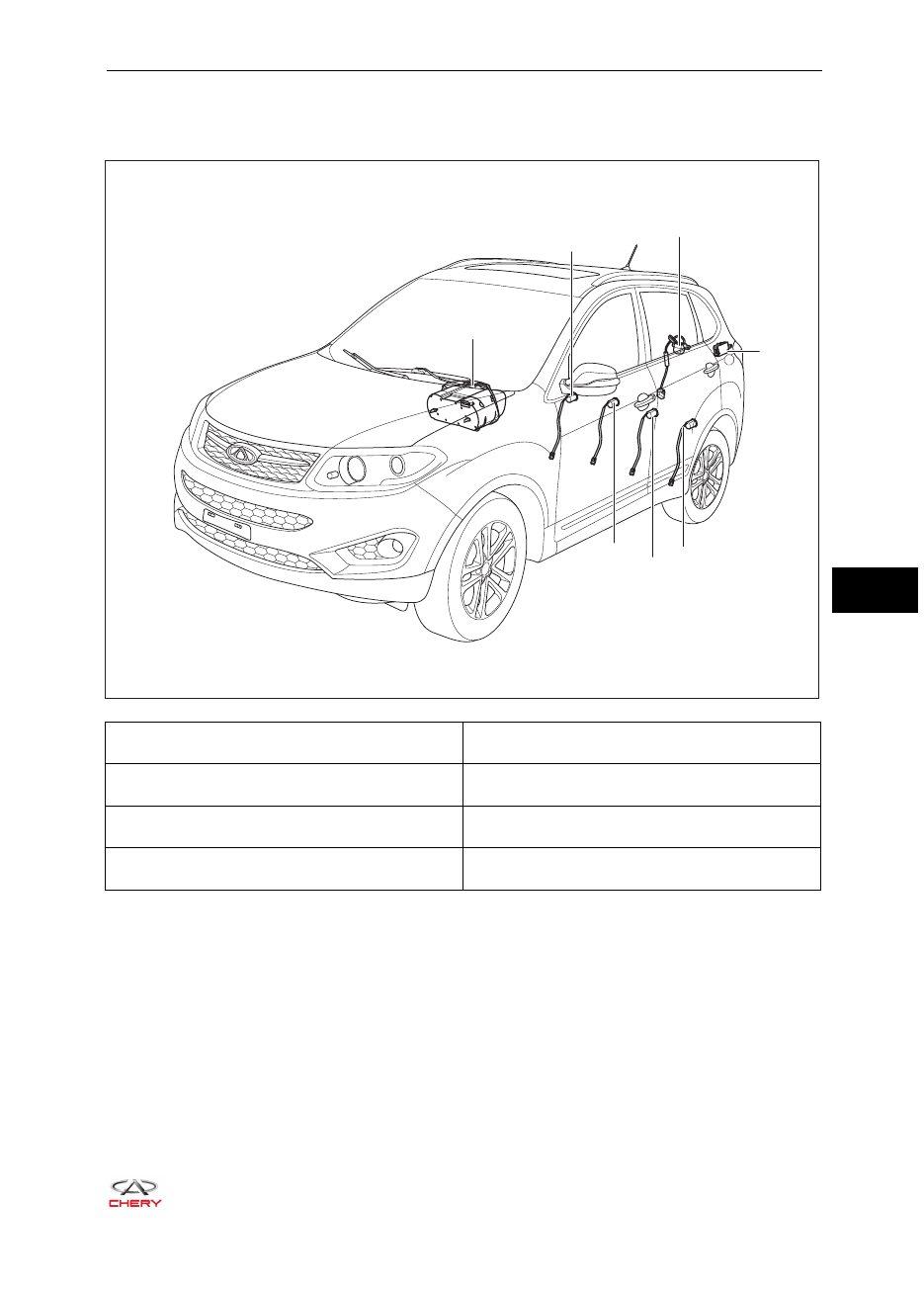

40 - СИСТЕМА ПОМОЩИ ПРИ ДВИЖЕНИИ ЗАДНИМ ХОДОМ

ОБЩИЕ СВЕДЕНИЯ

Описание

RT21400010

4

2

3

1

5

6

7

1 - Панель приборов (встроенный зуммер)

2 - Правый датчик системы помощи при движении

задним ходом

3 - Камера системы заднего обзора

4 - Блок управления системой помощи при движении

задним ходом

5 - Левый датчик системы помощи при движении за-

дним ходом

6 -  Средний левый датчик

системы помощи при

движении задним ходом

7 - Средний правый датчик системы помощи при

движении задним ходом

Принцип работы

Система помощи при движении задним ходом является системой помощи водителю, когда автомо-
биль движется задним ходом. Она состоит из датчиков, блока управления и сигнального устройства
(зуммер, встроенный в панель приборов). Система помощи при движении задним ходом начинает
работать при включении передачи заднего хода. Если датчик этой системы обнаруживает препят-
ствия позади автомобиля, то будет звучать зуммер, встроенный в панель приборов. Это помогает
водителю исключить не просматриваемые или плохо просматриваемые зоны и повышает безопас-
ность при движении задним ходом.

40-

4

40 - СИСТЕМА ПОМОЩИ ПРИ ДВИЖЕНИИ ЗАДНИМ ХОДОМ

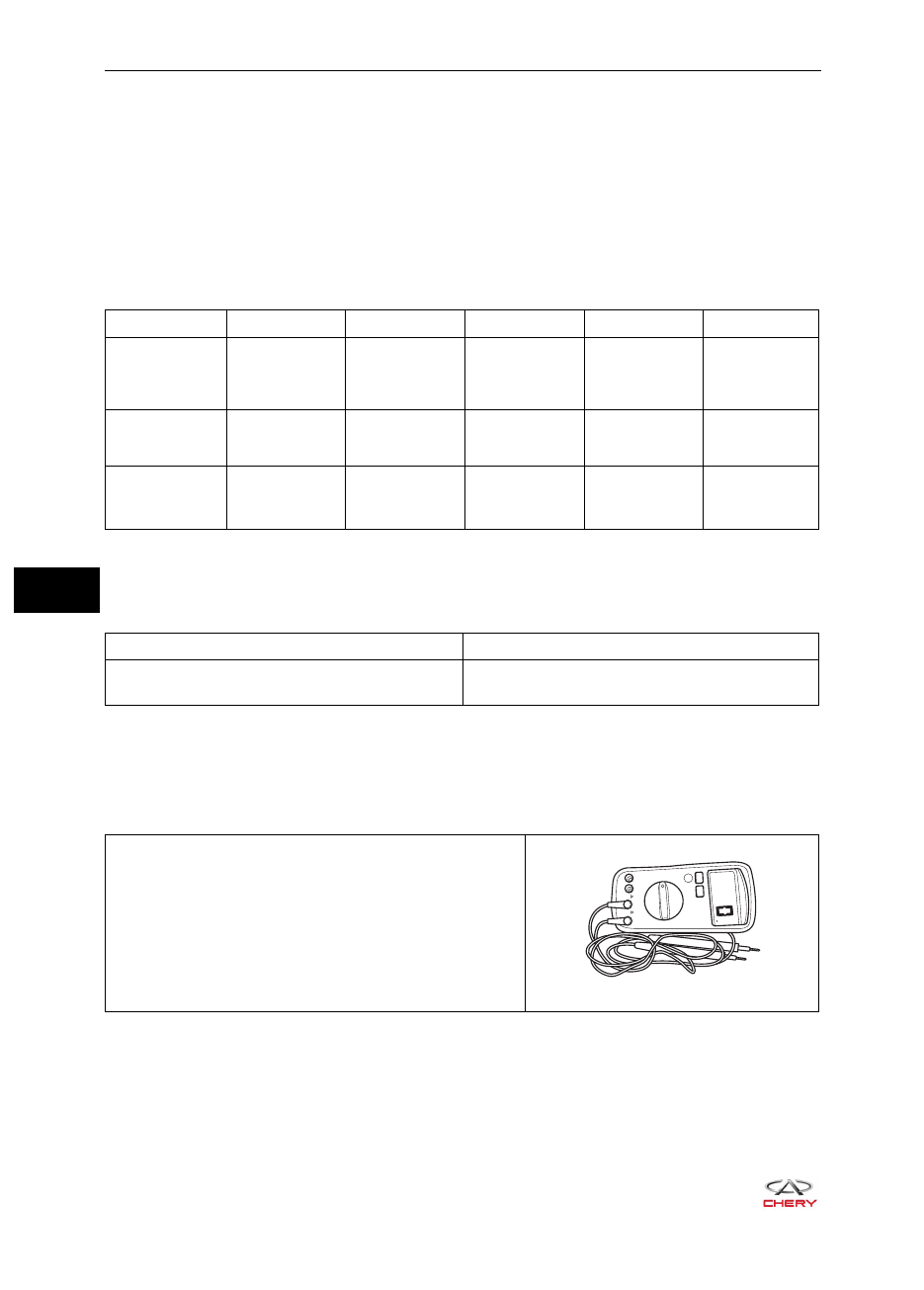

Сигнализация системы помощи при движении задним ходом
в нормальном режиме

Система помощи при движении задним ходом состоит из четырех радиолокационных датчиков и
одного блока управления этой системой.

Она включается при положении ON замка зажигания, переводе рычага переключения передач в по-
ложение R и движении задним ходом со скоростью менее 5 км/ч. Соответствующее сообщение о
результате измерения появится на многофункциональном дисплее и прозвучит зуммер на панели
приборов.

Система подает сигналы с помощью зуммера. В приведенной ниже таблице указана зависимость
частоты подачи сигнала зуммером от фактического расстояния до препятствия:

Тип сигнала

1-й

2-й

3-й

4-й

5-й

Контролируемая

зона

Безопасная

зона

Зона пред-

варительного

предупрежде-

ния

Зона очень

медленного

движения

Зона остановки

Зона остановки

Расстояние для

подачи сигнала

(см)

> 150

95 - 150

65 - 90

35 - 60

≤ 35

Частота

сигналов

зуммера

Сигнал не

звучит

1 Гц (ON 500 мс/

OFF 500 мс)

2 Гц (ON 250 мс/

OFF 250 мс)

4 Гц (ON 125 мс/

OFF 125 мс)

Непрерывное

звучание

Характеристики

Значения моментов затяжки

Описание

Крутящий момент (Н·м)

Болт крепления блока управления системой помощи
при движении задним ходом к кузову

5 ± 1

Инструмент

Инструмент общего назначения

Цифровой мультиметр

RCH0000002

40-

5

40 - СИСТЕМА ПОМОЩИ ПРИ ДВИЖЕНИИ ЗАДНИМ ХОДОМ

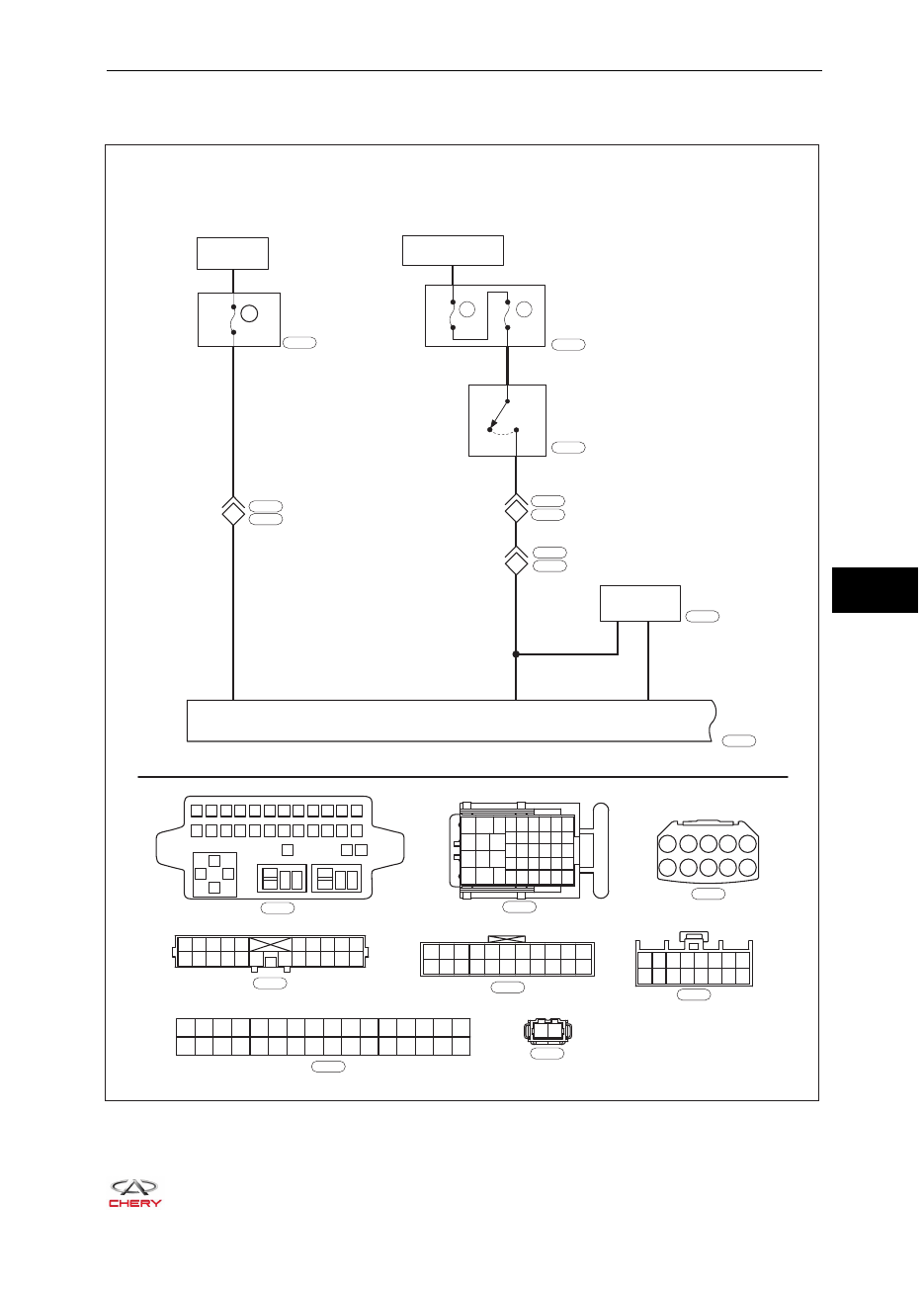

Электрическая схема

Система помощи при движении задним ходом (страница 1 из 3)

ET21400010

MT

1

3

13

B25

B17

R

R

L

L

L

L

V

1

RF01

10A

BCM (B)

13

35

3

1 2 3 4 5 6 7 8 9 10 11 12

13

85

85

87

87 30

87 30

30

86

86

85

86

14 15 16 17 18 19 20 21 22 23 24

25

27

26

C1 C2 C3 C4 C5

C6 C7 C8 C9 C10

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

31

35

39

40

41

42

32

33

36

37

38 34

27

28

29

30

1
9 10 11 12 13 14 15 16

2 3 4 5 6 7 8

20A

EF34

10A

EF28

C8

LR 1

2

CLOSE

OPEN

2 1

B

I-007

I-007

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

W

I-006

I-006

B-003

W

B-020

B-020

L

E-023

E-023

E-025

B

E-025

E-007
E-038

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

W

E-029

E-029

B-054

B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16

B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32

L

B-047

B-047

B

E-007

БЛОК A
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В САЛОНЕ

БЛОК C
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В МОТОРНОМ
ОТСЕКЕ

БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ПОМОЩИ
ПРИ ДВИЖЕНИИ
ЗАДНИМ ХОДОМ

ВЫКЛЮЧЕН

ВКЛЮЧЕН

ВЫКЛЮЧАТЕЛЬ
ФОНАРЯ
ЗАДНЕГО ХОДА

Блок ВСМ (B)

ЗАМОК

ЗАЖИГАНИЯ

В ПОЛОЖЕНИИ

ON

Механическая коробка передач

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА

ЗАЖИГАНИЯ
