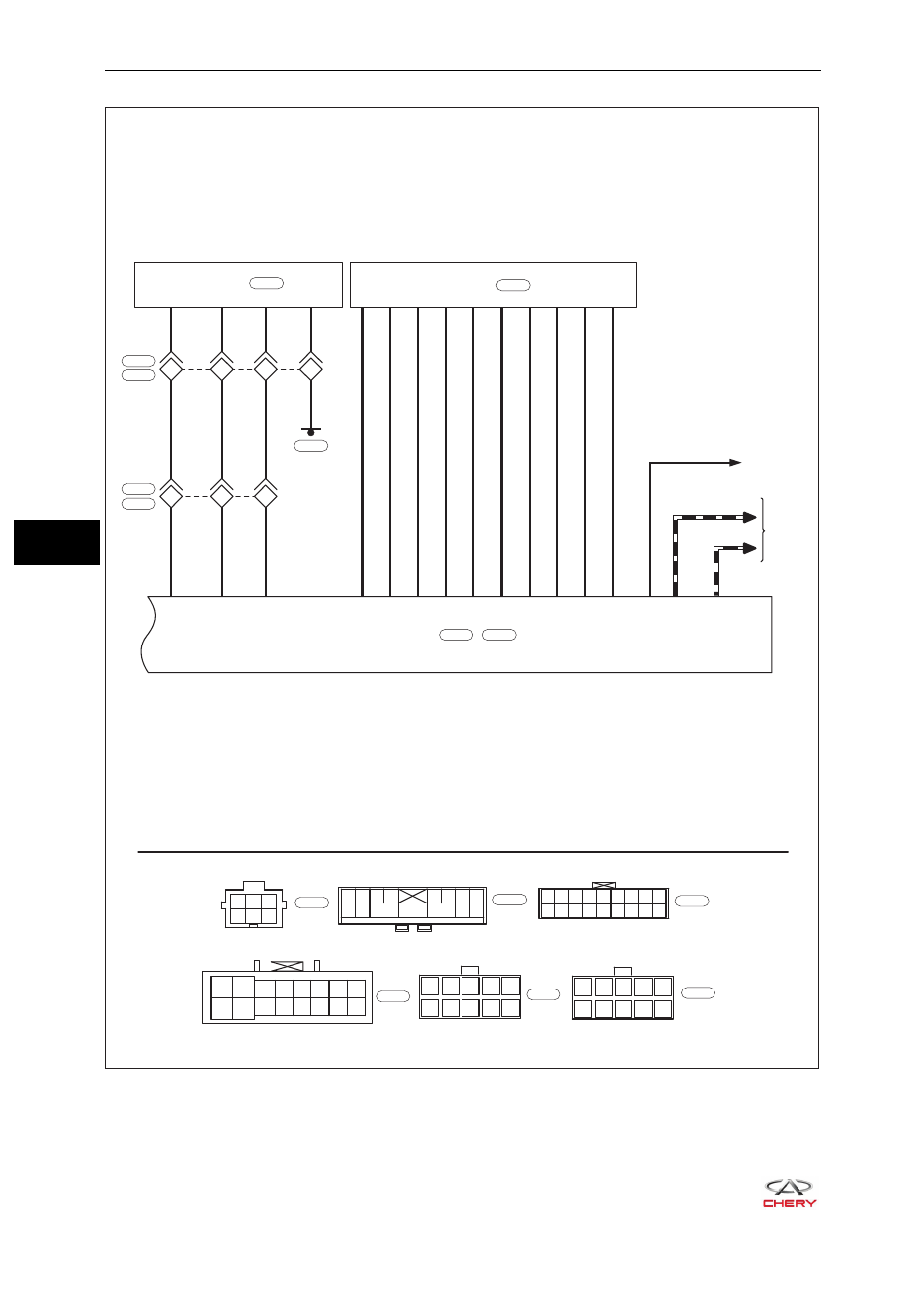

39 - АУДИОСИСТЕМА

Аудиосистема (страница 4 из 4)

USB

D6

D5

2

C1

D1

C2

D2

C3

D3

C4

D4

C5

D5

C6

D6

C7

D7

C8

D8

C9

D9

C10

D10

5

RY

RY

RY

W

W

W

B

B

NONE

NONE

NONE

9

14

10

12

D4

D1

6

1

2

8

11

B-018

CAN-L2 CAN-H2

OB

L

O

D3

D2

AUDIO

C10

C8

C6

C4

C2

C9

C7

C5

C3

C1

D10

D8

D6

D4

D2

D9

D7

D5

D3

D1

D1

D2

D3

D4

D5

D6

D7

D8

D15 D16

D14

D13

D12

D11

D10

D9

B

I-019

I-019

B

I-023

I-023

B

I-042

I-042

1

2

3
4 5 6

B

T-009

T-009

1
9 10 11

12

13

14 15

2 3 4

5 6 7 8

W

B-012

B-012

T-004

18 17 16 15 14 13 12 11 10

9 8 7 6 5 4 3 2 1

W

I-035

I-035

B-059

ET21390040

АУДИОСИСТЕМА

К ВЫКЛЮЧА-
ТЕЛЮ СТОП-
СИГНАЛОВ

К СИСТЕМЕ
CAN

КАМЕРА

РАЗЪЕМ USB

39-

9

39 - АУДИОСИСТЕМА

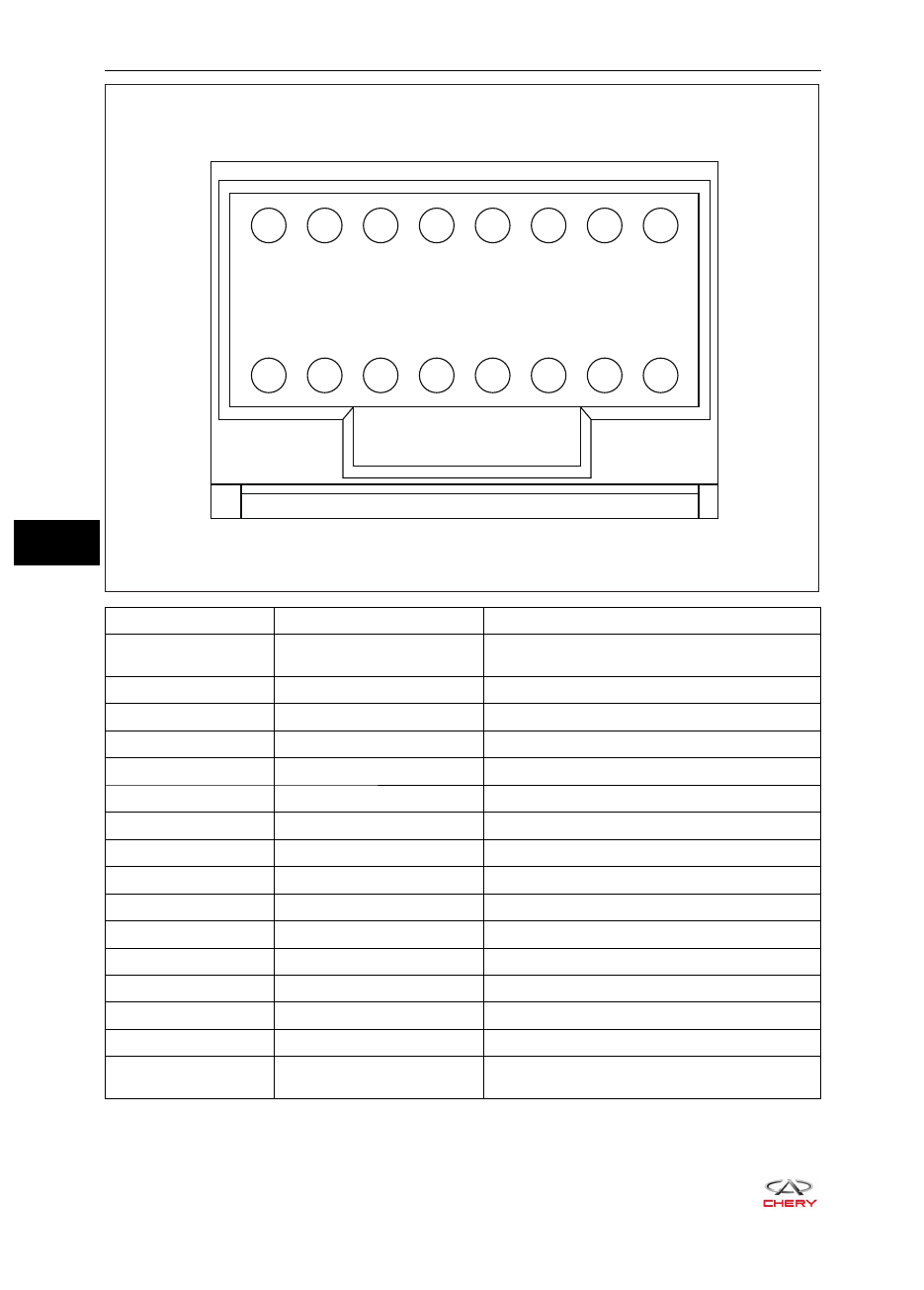

Перечень контактов блока управления аудиосистемой

RT21390260

9 10 11 12 13 14 15

7

8

16

1

2

3

4

5

6

Номер контакта

Обозначение контакта

Назначение контакта

1

«Масса» (GND)

«Масса» источника питания

2

FL+

«+» аудиосигнала переднего левого динамика

3

FL-

«-» аудиосигнала переднего левого динамика

4

FR+

«+» аудиосигнала переднего правого динамика

5

FR-

«-» аудиосигнала переднего правого динамика

6

RL+

«+» аудиосигнала заднего левого динамика

7

RL-

«-» аудиосигнала заднего левого динамика

8

RR+

«+» аудиосигнала заднего правого динамика

9

RR-

«-» аудиосигнала заднего правого динамика

10

Питание кнопок на рулевом

колесе

Рабочее питание кнопок управления на рулевом

колесе

11

AMP

Рабочее питание антенны

12

-

-

13

Сигнал кнопок на рулевом

колесе

Сигнал кнопок управления на рулевом колесе

14

ILL

Сигнал регулировки подсветки

15

ACC

Питание замка зажигания

16

BATT

Подача питания от аккумуляторной батареи

39-

10

39 - АУДИОСИСТЕМА

6

1

9

15

14

13

12

11

10

1

8

2

3

4

5

6

7

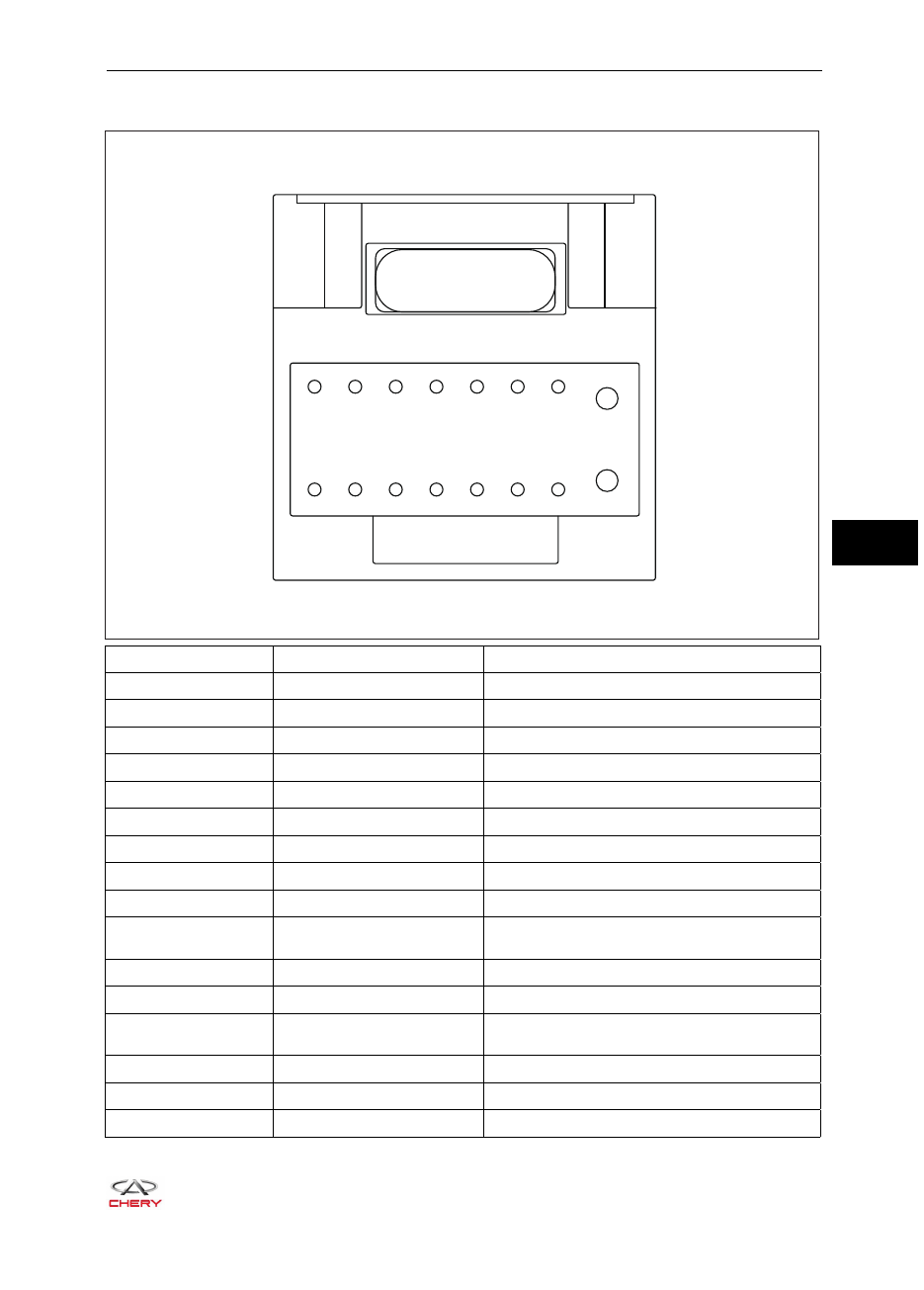

RT21390270

Номер контакта

Обозначение контакта

Назначение контакта

1

Задний ход

Сигнал включения передачи заднего хода

(работает высокоскоростная передача данных)

2

CAN_H

Сигнал по шине CAN высокого уровня

3

CAN_L

Сигнал по шине CAN низкого уровня

4

RVC_CVBS-

«-» видеокамеры

5

RVC_CVBS+

«+» видеокамеры

6

RVC_VCC

Питание камеры

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

Питание кнопок на рулевом

колесе

Питание кнопки Bluetooth на рулевом колесе

39-

11

39 - АУДИОСИСТЕМА

ДИАГНОСТИКА И ПРОВЕРКА

Таблица признаков неисправностей и их причин

К СВЕДЕНИЮ:
Воспользуйтесь таблицей, приведенной ниже для помощи в поиске возможных причин неисправно-
стей по их признакам. Проверьте каждую предполагаемую область по порядку. Отремонтируйте или
замените неисправные компоненты, либо при необходимости отрегулируйте их.

Признак

Предполагаемая область поиска причин

неисправностей

Страница

Возникновение искажений
воспроизведения

Источник шума (помехи)

-

Высокочастотный динамик (ослабление
крепления)

39-14

Передний низкочастотный динамик
(ослабление крепления)

39-15

Задний низкочастотный динамик (ослабление
крепления)

39-17

Неисправность блока без проигрывателя DVD-
дисков

39-12

Блок без проигрывателя DVD-дисков не
работает

Предохранитель (перегорание)

51-36

Панель управления блоком без проигрывателя
DVD-дисков

39-22

Неисправность блока без проигрывателя DVD-
дисков

39-12

Жгут проводов и разъем (неисправность)

-

Динамики не воспроизводят звук

Предохранитель (перегорание)

51-36

Высокочастотный динамик (ослабление
крепления)

39-14

Передний низкочастотный динамик
(ослабление крепления)

39-15

Задний низкочастотный динамик (ослабление
крепления)

39-17

Панель управления блоком без проигрывателя
DVD-дисков

39-22

Неисправность блока без проигрывателя DVD-
дисков

39-12

Жгут проводов и разъем (неисправность)

-

Не принимается сигнал радиостанции
(плохой прием)

Панель управления блоком без проигрывателя
DVD-дисков

39-22

Заказное оборудование (помехи)

-

Неисправность блока без проигрывателя DVD-
дисков

39-12

Антенна (с усилителем антенны)
(неисправность)

39-19

Жгут проводов и разъем антенны
(неисправность)

-

К СВЕДЕНИЮ:
При проверке неисправностей аудиосистемы общего характера следует проверить окружающее ее
пространство на наличие помех.
