Chery Tiggo 5 (T21). Руководство по ремонту - часть 441

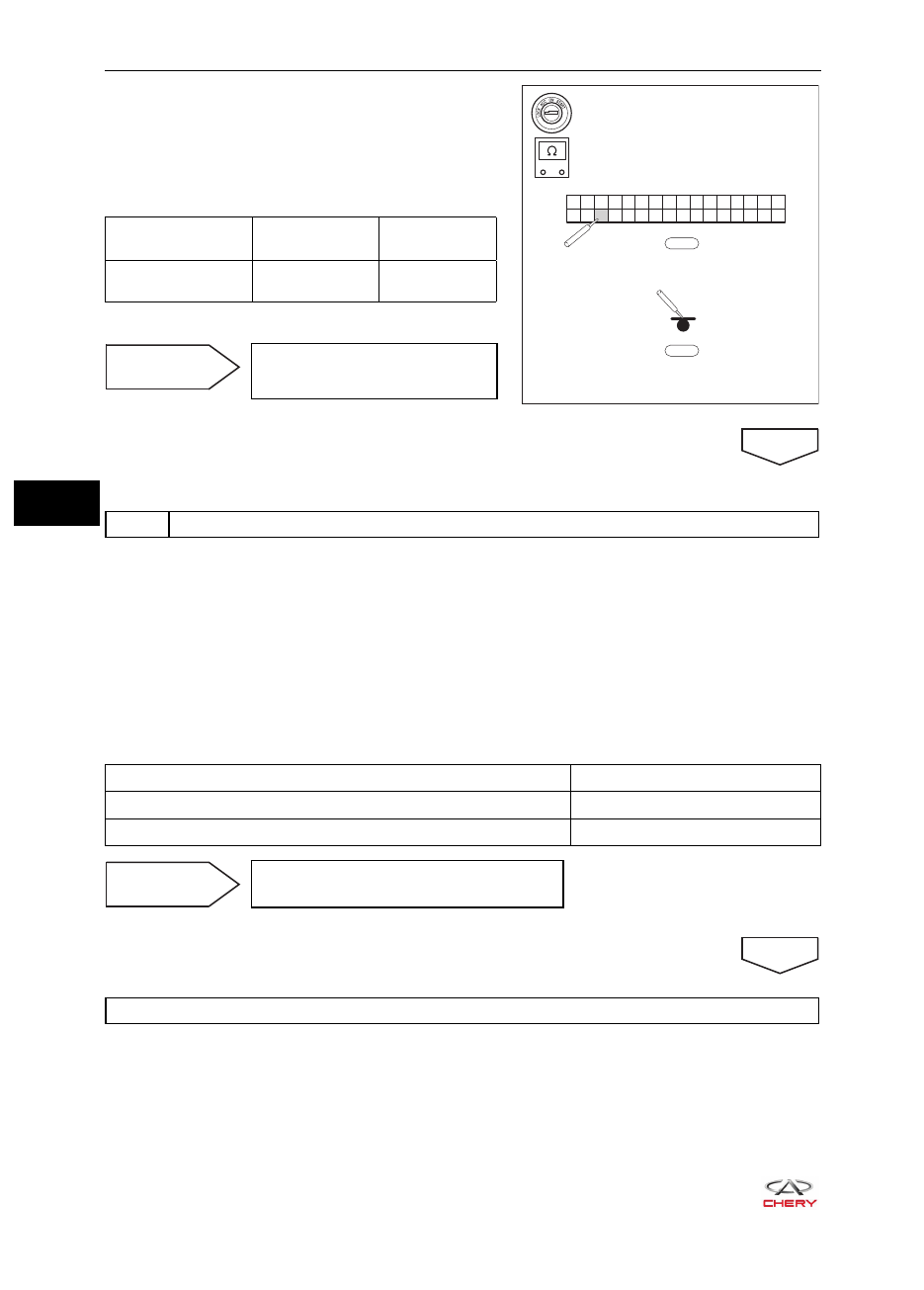

38-

20

38 - ПАНЕЛЬ ПРИБОРОВ

k.   Отсоедините разъем I-015 жгута проводов панели

управления и соединение I-003 на «массу».

l.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
I-015 жгута проводов панели управления и соеди-
нение I-003 на «массу» в соответствии с данными
приведенной ниже таблицы.

Подключение

мультиметра

Условия

Условия

проверки

I-015 (3) - I-003

Всегда

Проводимость

имеется

Неисправность

Отремонтируйте или
замените жгут проводов и
разъем панели управления

ДА

3

Подтвердите диагностические коды

a.   Отсоедините все разъемы.
b.   Присоедините «отрицательный» провод аккумуляторной батареи.
c.   Включите зажигание.
d.   Используйте диагностический тестер X-431 3G с последней версией программного обеспече-

ния для записи и удаления диагностических кодов, записанных в системе панели управления.

e.   Поверните замок зажигания в положение LOCK и подождите несколько минут.
f.   Поверните замок зажигания в положение ON.
g.   Снова используйте диагностический тестер X-431 3G с последней версией программного обе-

спечения для считывания диагностических кодов в системе управления панелью приборов.

h.   Считайте диагностические коды.

Результат проверки

Переходите к

Выводятся диагностические коды B1100-13, B1100-16 и B1100-17

Неисправность

Диагностический код не выводится

OK

Неисправность

Замените панель приборов

ДА

Система исправна

RT21380120

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

I-015

I-003

-

+

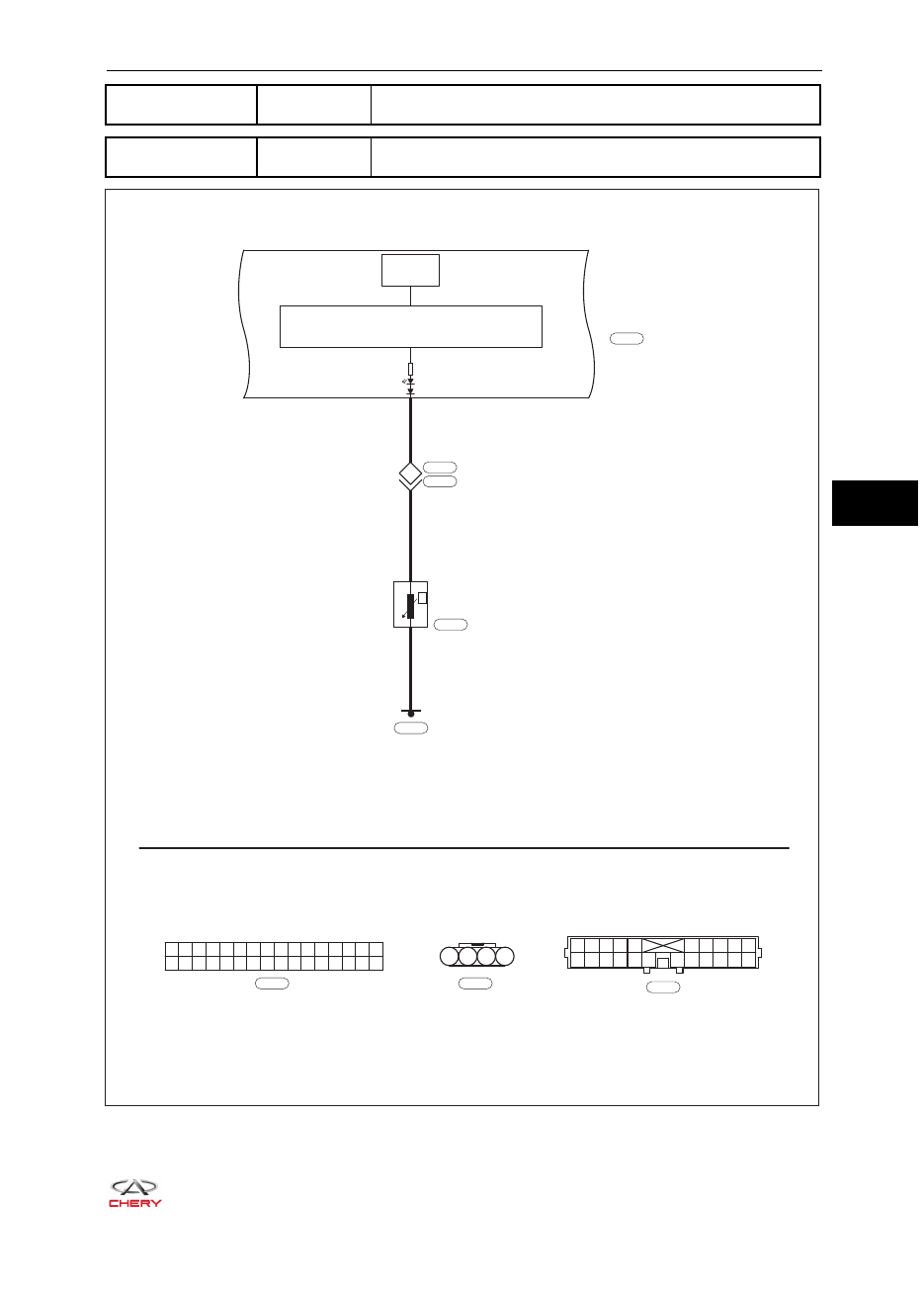

38-

21

38 - ПАНЕЛЬ ПРИБОРОВ

Диагностический

код

B1101-11

Неисправность датчика уровня топлива – короткое за-
мыкание на «массу»

Диагностический

код

B1101-15

Неисправность датчика уровня топлива – короткое за-
мыкание на аккумуляторную батарею или обрыв цепи

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

Br

B-032

21

VB

VB

12

1

2

Q

I-015

L

I-015

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

W

I-006

I-006

B-003

B-038

1

2

3

4

B

B-038

ET21380060

ПАНЕЛЬ
ПРИБОРОВ

МИКРОПРОЦЕССОР

СИГНАЛИЗАТОР НИЗКОГО
УРОВНЯ ТОПЛИВА

ЭЛЕКТРОДВИГАТЕЛЬ
ТОПЛИВНОГО НАСОСА

УКАЗАТЕЛЬ

УРОВНЯ

ТОПЛИВА

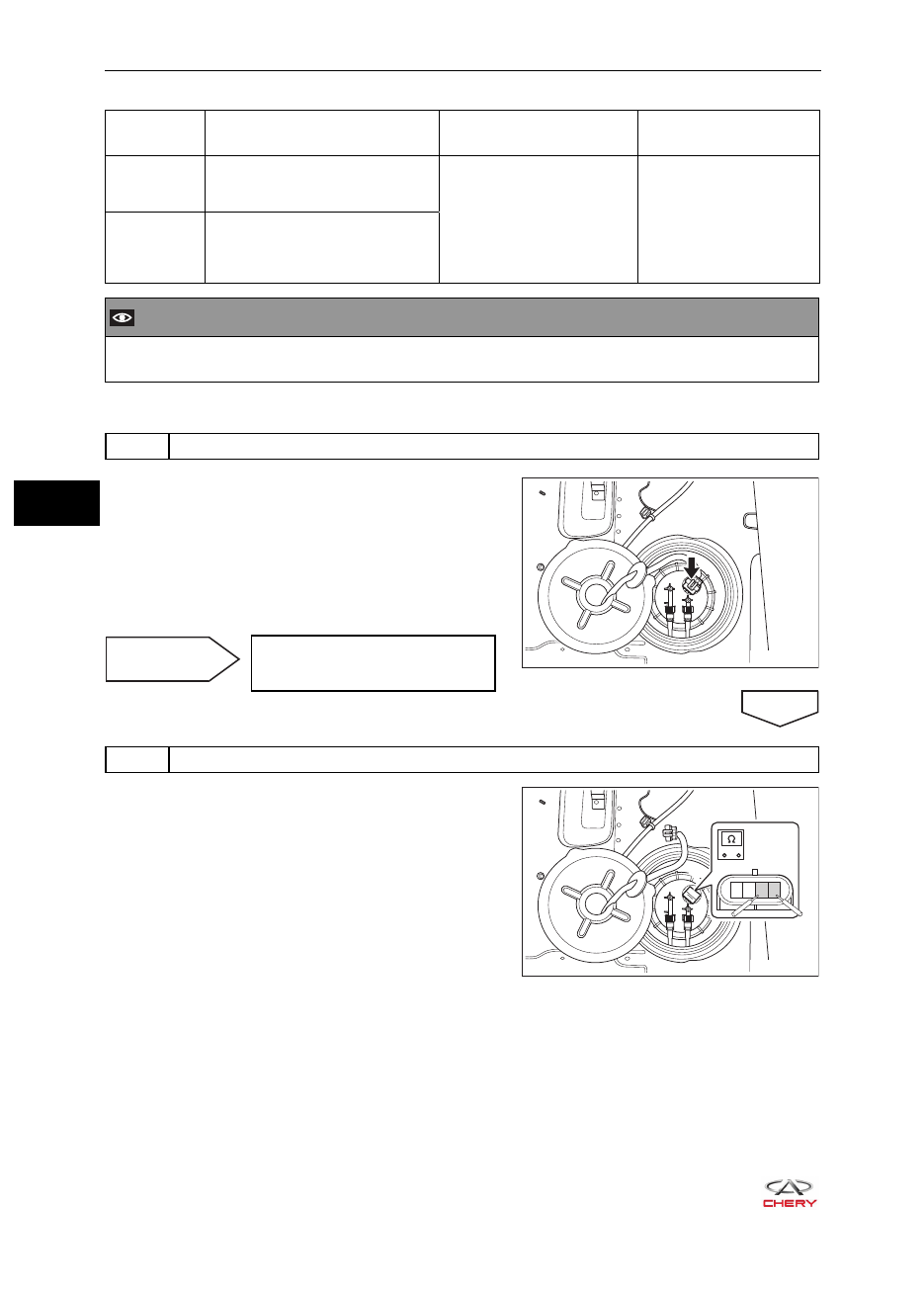

38-

22

38 - ПАНЕЛЬ ПРИБОРОВ

Логика обнаружения неисправностей при самодиагностике

Диагности-

ческий код

Описание

диагностического кода

Условия появления

диагностического кода

Возможная причина

B1101-11

Неисправность датчика уровня
топлива – короткое замыкание на
«массу»

Замок зажигания

в положении ON

Система зарядки



•

Жгут проводов или



•

разъем
Панель приборов



•

B1101-15

Неисправность датчика уровня
топлива – короткое замыкание на
аккумуляторную батарею или об-
рыв цепи

 ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме



•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверьте жгут проводов и разъем датчика уровня топлива

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъем B-038 датчика уровня топли-

ва и топливного насоса.

d.   Проверьте жгут проводов, разъем и контакты на

наличие деформации, погнутости или поврежде-
ния.

Неисправность

Отремонтируйте или заме-
ните жгут проводов и разъем
датчика уровня топлива

ДА

2

Проверьте датчик уровня топлива

a.   Присоедините «отрицательный» провод аккумуля-

торной батареи.

b.   Поверните замок зажигания в положение ON.
c.   Проверьте число остающихся сегментов на указа-

теле уровня топлива на панели приборов.

a.   Поверните замок зажигания в положение LOCK.
e.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

f.   Отсоедините разъем B-038 датчика уровня топли-

ва и топливного насоса.

g.   С помощью цифрового мультиметра измерьте

величину сопротивления между контактами 1 и 2
датчика уровня топлива.

h.   Проверьте исправность датчика уровня топлива по

соответствию числа сегментов на указателе уровня
топлива и номинального сопротивления датчика
уровня топлива, указанных в приведенной ниже
таблице.

RT21380060

RT21380050

-

+

1

2

3

4

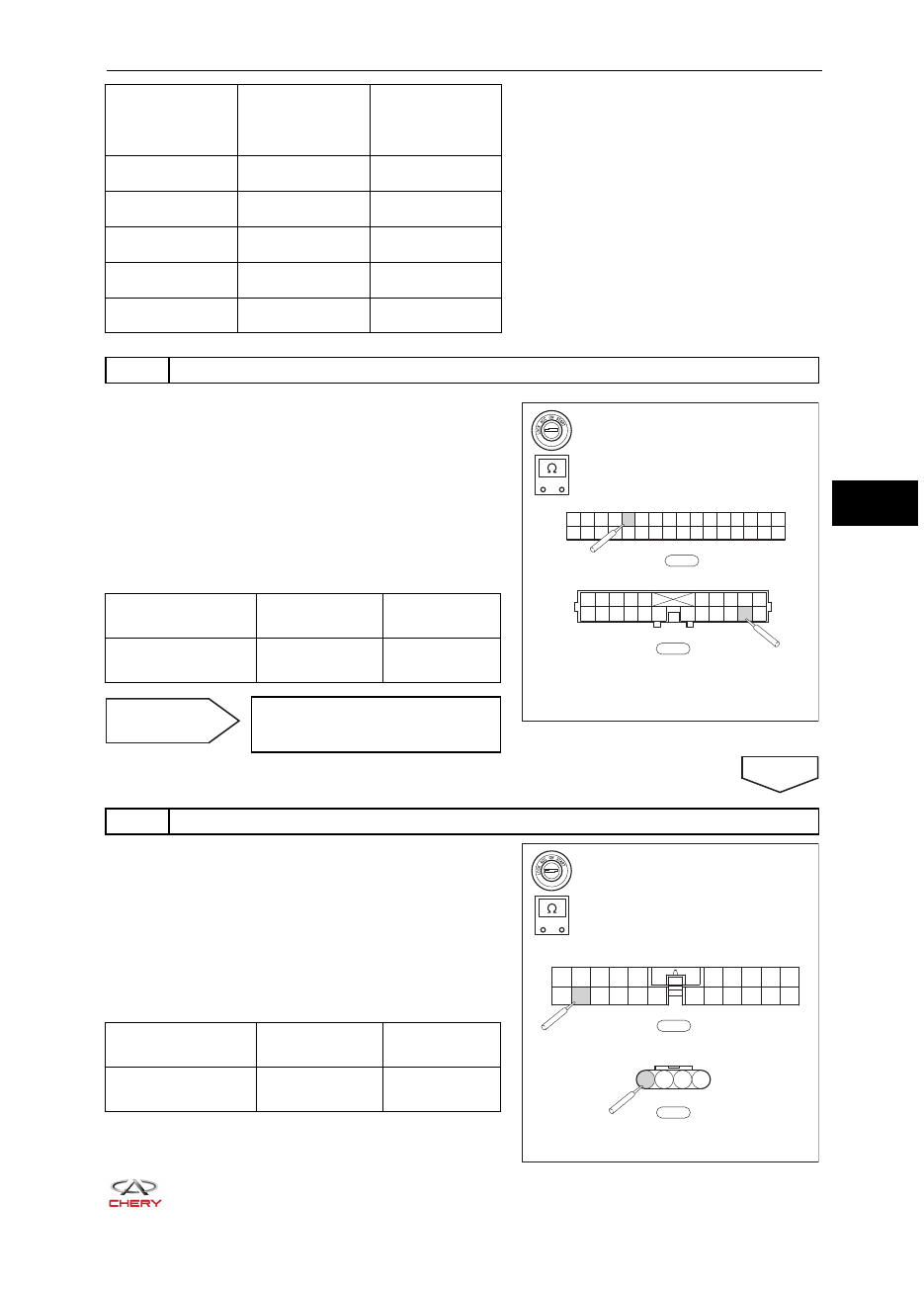

38-

23

38 - ПАНЕЛЬ ПРИБОРОВ

Положение

стрелки

указателя

уровня топлива

Подключение

мультиметра

Характеристика

(Ом)

E

1 - 2

275 ± 5

1/4

1 - 2

165 ± 5

1/2

1 - 2

97 ± 4

3/4

1 - 2

79 ± 3

F

1 - 2

32 ± 3

3

Проверьте разъем и жгут проводов панели управления

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъемы I-015 и I-006 жгута прово-

дов панели управления.

d.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
I-015 и I-006 жгута проводов панели управления в
соответствии с данными приведенной ниже табли-
цы.

Подключение

мультиметра

Условия

Условия

проверки

I-015 (21) - I-006 (12)

Всегда

Проводимость

имеется

Неисправность

Отремонтируйте или
замените жгут проводов и
разъем панели управления

ДА

4

Проверьте жгут проводов кузова и разъем

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъемы B-003 и B-038 жгута прово-

дов кузова.

d.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
B-003 и B-038 жгута проводов кузова в соответ-
ствии c приведенной ниже таблицей.

Подключение

мультиметра

Условия

Условия

проверки

B-003 (12) - B-038 (1)

Всегда

Проводимость

имеется

RT21380130

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

I-015

-

+

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

I-006

RT21380140

-

+

1

2

3

4

5

11 12 13 14 15 16

17 18 19 20 21 22

6

7

8

9

10

B-003

1

2

3

4

B-038
