37-

56

37 - ЗАМКИ ДВЕРЕЙ

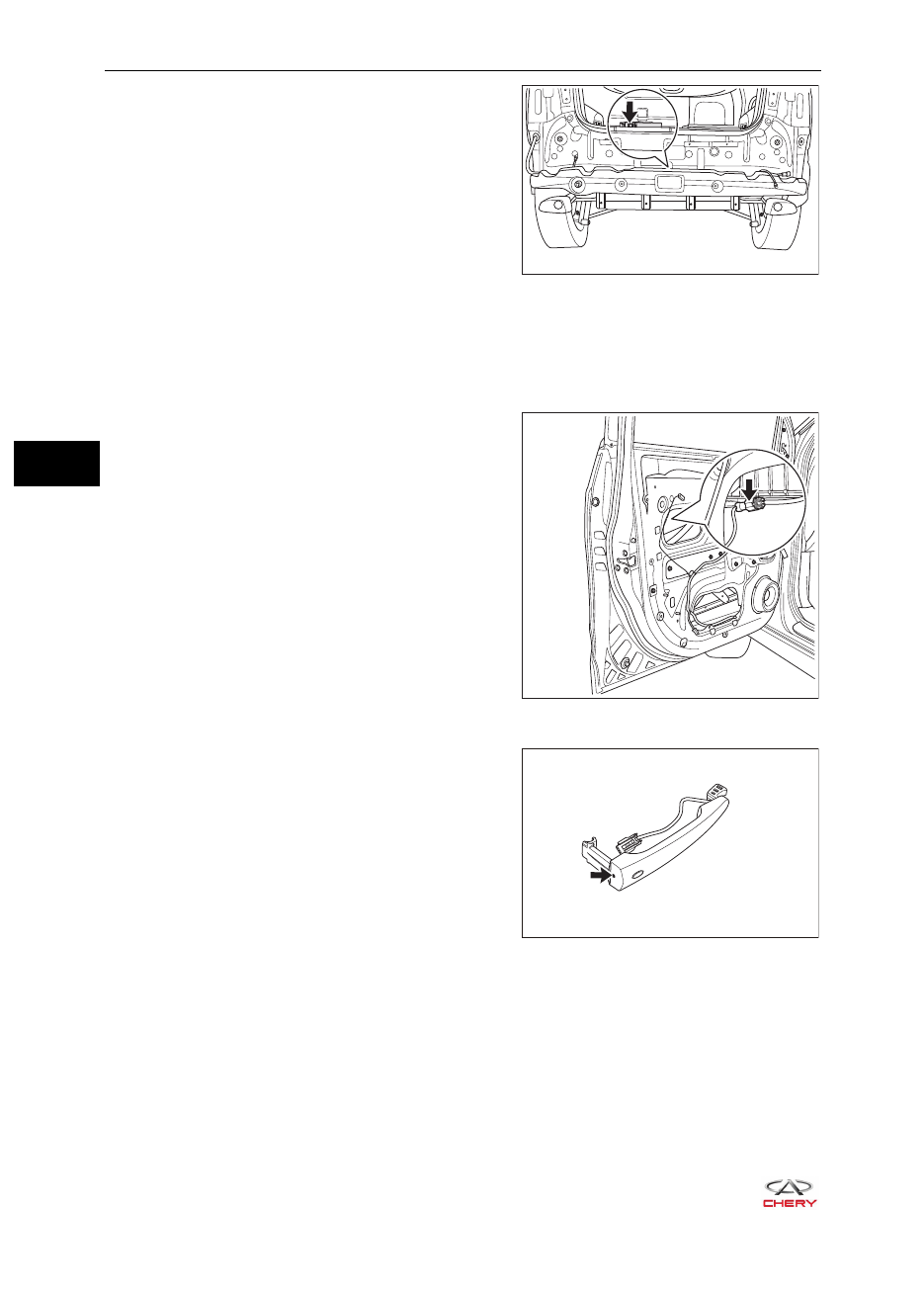

a.   Отсоедините разъем (указан стрелкой) низко-

частотной антенны двери багажного отделе-
ния.

b.   С помощью отвертки, обернутой защитной

лентой, отсоедините фиксатор низкочастотной
антенны двери багажного отделения и снимите
низкочастотную антенну двери багажного от-
деления.

10.  Снимите обивку передней левой двери (см. с. 47-23).
11.  Снимите кронштейн крепления внутренней ручки передней левой двери (см. с. 47-29).
12.  Снимите защитную пленку передней левой двери (см. с. 47-30).
13.  Снимите защитную накладку цилиндра замка передней левой двери (см. с. 37-44).
14.  Снимите наружную ручку передней левой двери (см. с. 47-31).

К СВЕДЕНИЮ:



Разъем датчика ручки передней двери отсоединя-
ется при снятии наружной ручки передней двери.

15.  Снимите датчик ручки передней двери (встроен в низкочастотную антенну) (для примера взята

левая сторона).

a.   Отверните винт крепления (указан стрелкой)

основания наружной ручки передней двери.
(Момент затяжки: 1,5 Н·м)

RT21370500

RT21470390

RT21370450

37-

57

37 - ЗАМКИ ДВЕРЕЙ

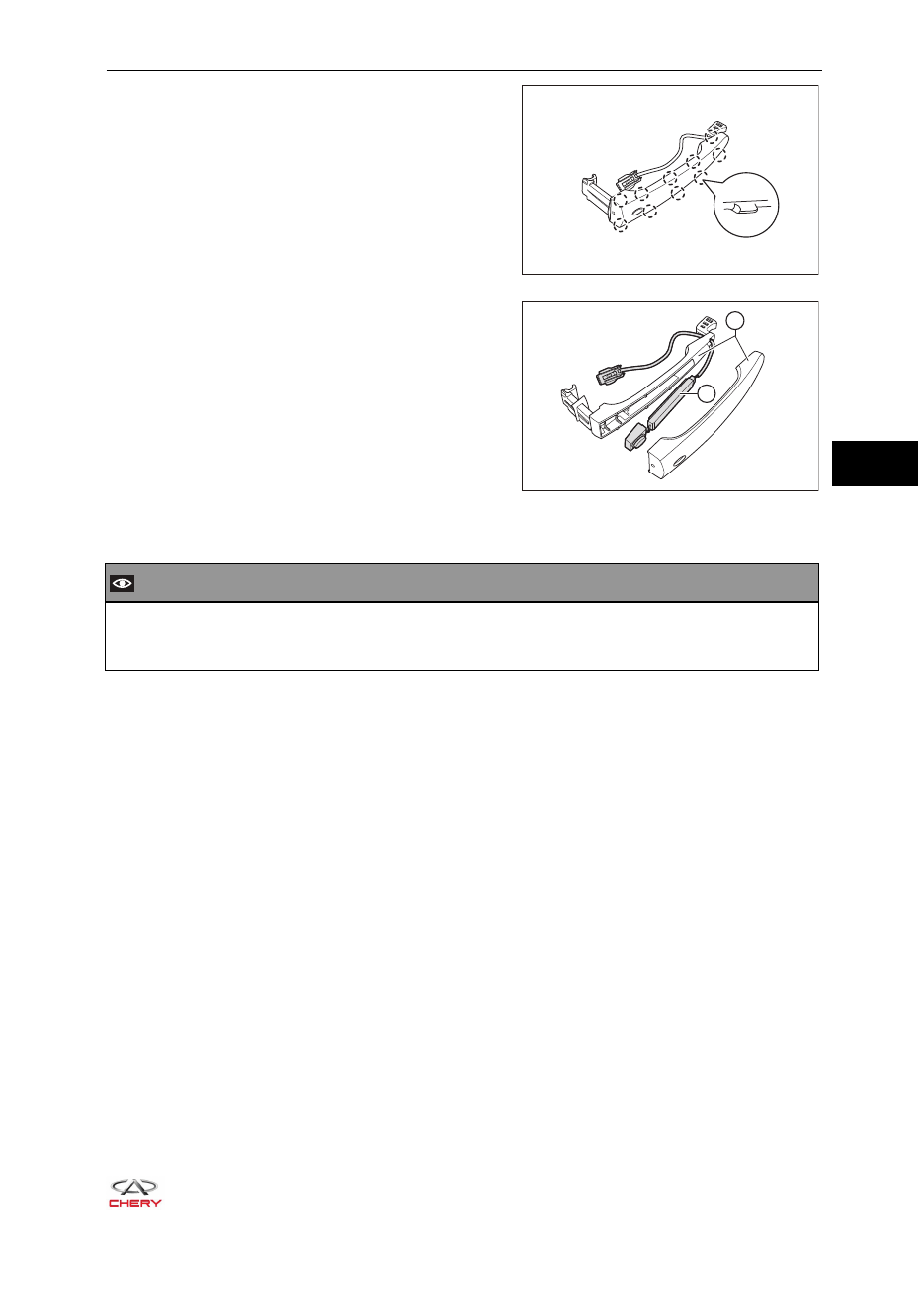

b.   С помощью отвертки, обернутой защитной

лентой, отсоедините фиксаторы наружной
ручки передней двери.

c.   Отделите датчик наружной ручки передней

двери (1) от наружной ручки передней двери
(2).

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

При установке низкочастотной антенны следует правильно расположить низкочастотную антен-



•

ну и кронштейн антенны.
После установки низкочастотной антенны следует проверить ее работу.



•

RT21370451

RT21370460

1

2

37-

58

37 - ЗАМКИ ДВЕРЕЙ

Пульт дистанционного управления

Снятие

 ВНИМАНИЕ

При снятии крышки пульта дистанционного управления ЗАПРЕЩАЕТСЯ нажимать руками кон-



•

такты.
При снятой крышке пульта дистанционного управления установите элемент питания, соблюдая



•

полярность.
ЗАПРЕЩАЕТСЯ с усилием извлекать элемент питания: в результате можно повредить контакты



•

пульта дистанционного управления.
При снятии крышки пульта дистанционного управления НЕ КАСАЙТЕСЬ элемента питания мо-



•

крыми руками: попадание воды может привести к коррозии.
ЗАПРЕЩАЕТСЯ касаться или перемещать любые компоненты внутри приемопередатчика при



•

снятии крышки пульта дистанционного управления. В противном случае можно нарушить рабо-
ту пульта.

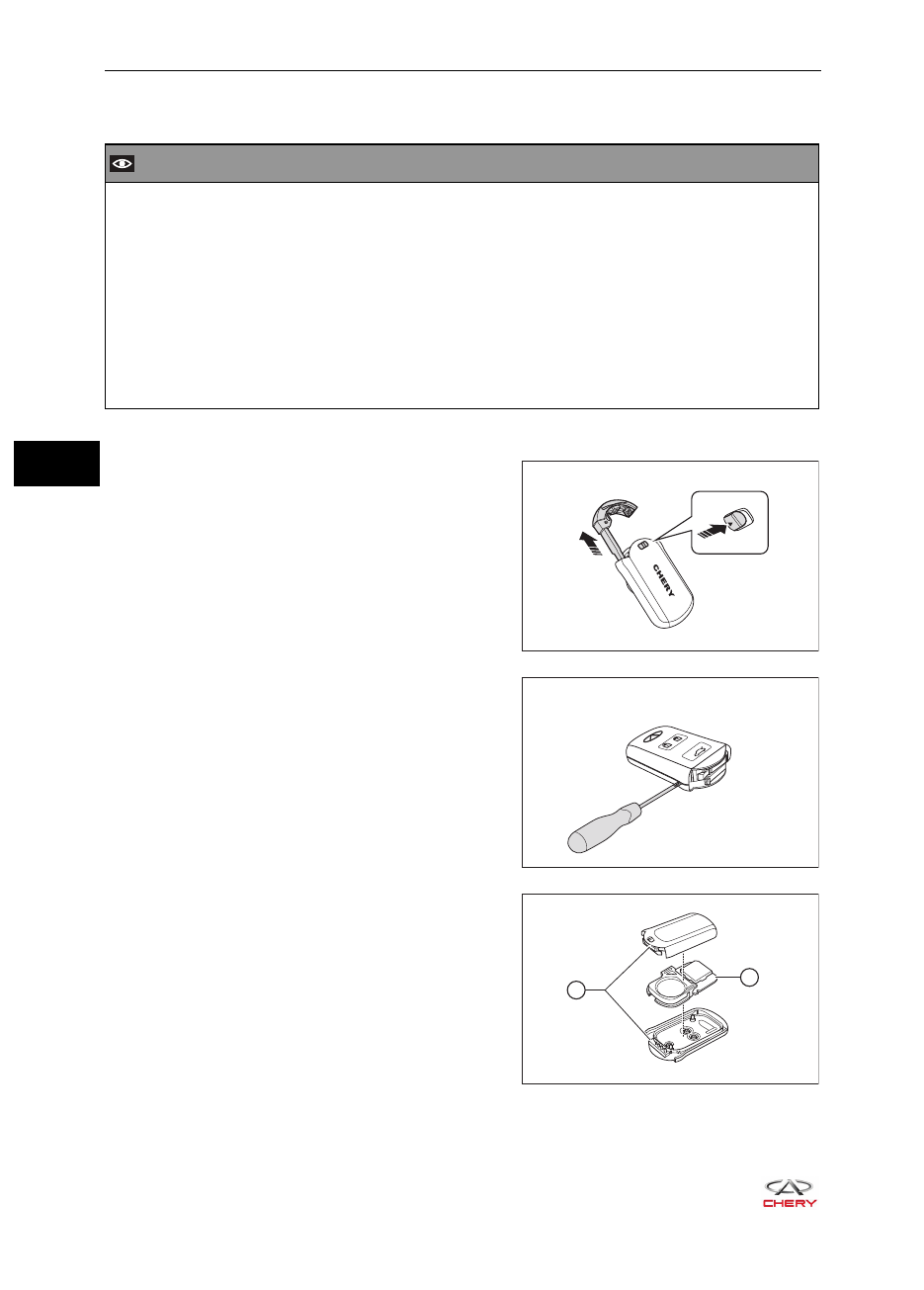

1.   Снимите пульт дистанционного управления (с «интеллектуальной» системой отпирания и за-

пуска двигателя)

a.   Вынимайте механический ключ в направлении

стрелки, как показано на рисунке.

b.   С помощью отвертки, обернутой защитной

лентой, осторожно приподнимите крышку
пульта дистанционного управления.

c.   Отделите крышку пульта дистанционного

управления (1) и микросхему (2).

RT21370310

RT21370320

RT21370330

2

1

37-

59

37 - ЗАМКИ ДВЕРЕЙ

d.   Отсоедините защелки (указаны стрелкой) дер-

жателя элемента питания и снимите держа-
тель элемента питания в направлении стрелки.

e.   Извлеките элемент питания в направлении

стрелки, как показано на рисунке.

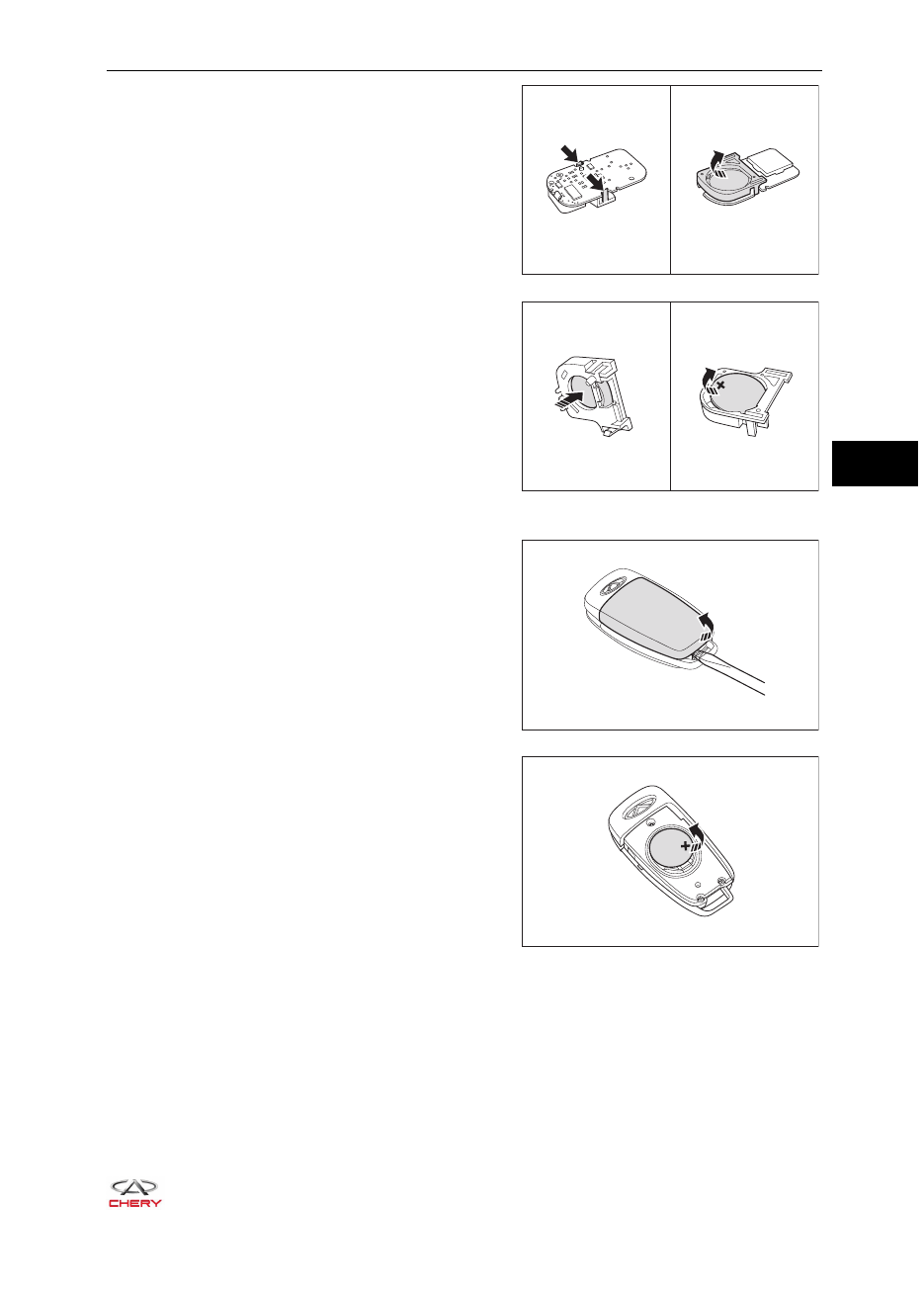

2.   Снимите пульт дистанционного управления (без

«интеллектуальной» системы отпирания и запуска
двигателя)

a.   С помощью отвертки, обернутой защитной

лентой, осторожно приподнимите крышку
пульта дистанционного управления.

b.   Вынимайте элемент питания пульта дистанци-

онного управления в направлении стрелки, как
показано на рисунке.

RT21370340

RT21370350

RT21370360

RT21370370
