37-

40

37 - ЗАМКИ ДВЕРЕЙ

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

После установки замка капота проверьте, правильно ли закрывается капот двигателя.



•

37-

41

37 - ЗАМКИ ДВЕРЕЙ

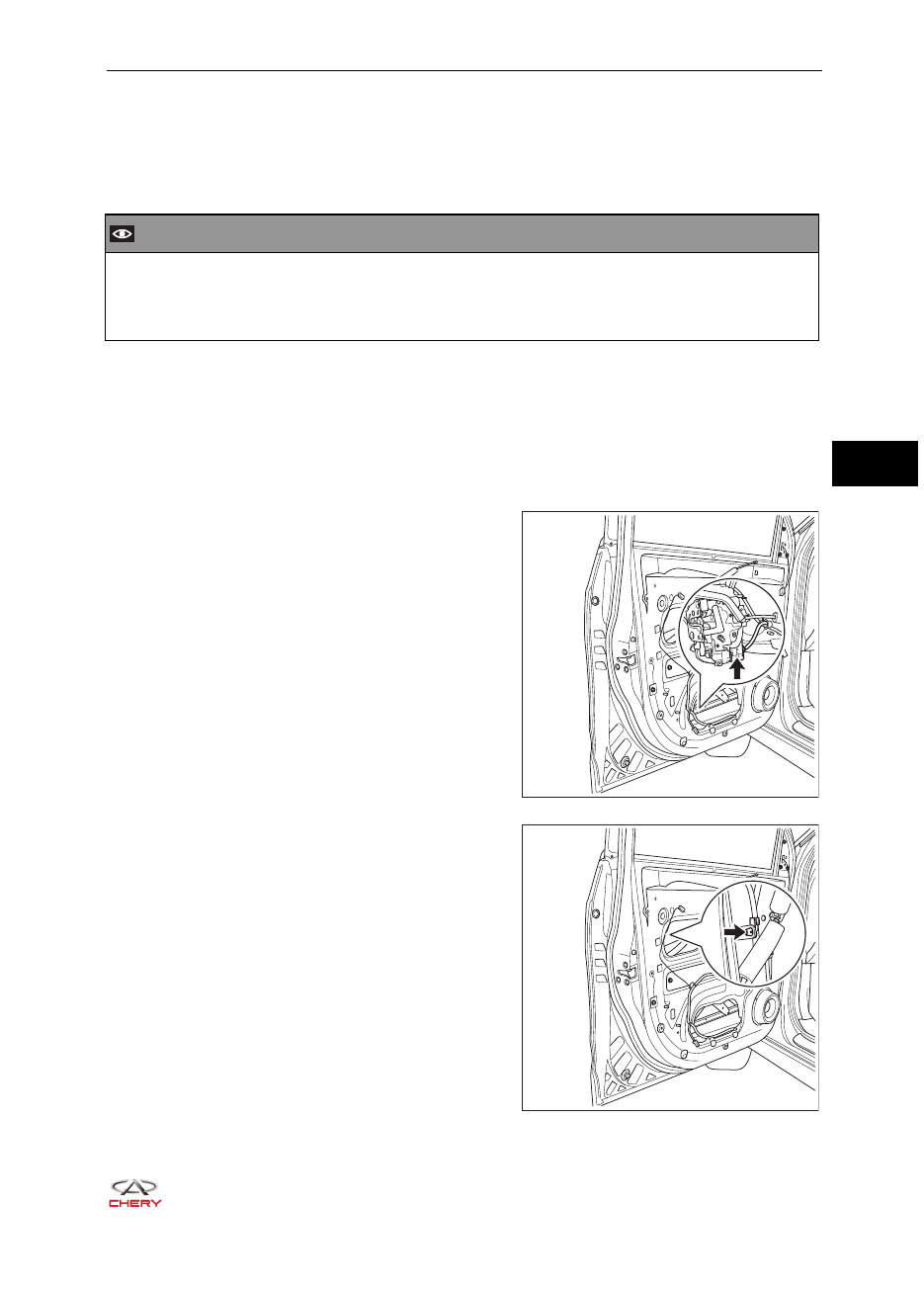

Замок передней двери

Снятие

К СВЕДЕНИЮ:

Последовательность выполнения операций на правой и левой сторонах одинакова.



•

Ниже изложена последовательность выполнения работы на левой стороне.



•

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии замка передней двери требуется надевать сред-



•

ства защиты для обеспечения безопасности.
При снятии замка передней двери следует исключить повреждение отделки салона и лакокра-



•

сочного покрытия кузова.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите обивку передней левой двери (см. с. 47-36).
4.   Снимите кронштейн крепления внутренней ручки передней левой двери (см. с. 47-41).
5.   Снимите защитную пленку передней левой двери (см. с. 47-41).
6.   Снимите заднюю направляющую стекла передней левой двери (см. с. 43-51).
7.   Снимите замок передней левой двери.

a.   Отсоедините разъем (указан стрелкой) замка

передней двери.

b.   Отсоедините фиксатор (указан стрелкой),

соединяющий замок передней двери и рычаг
цилиндра замка передней двери.

RT21370070

RT21370080

37-

42

37 - ЗАМКИ ДВЕРЕЙ

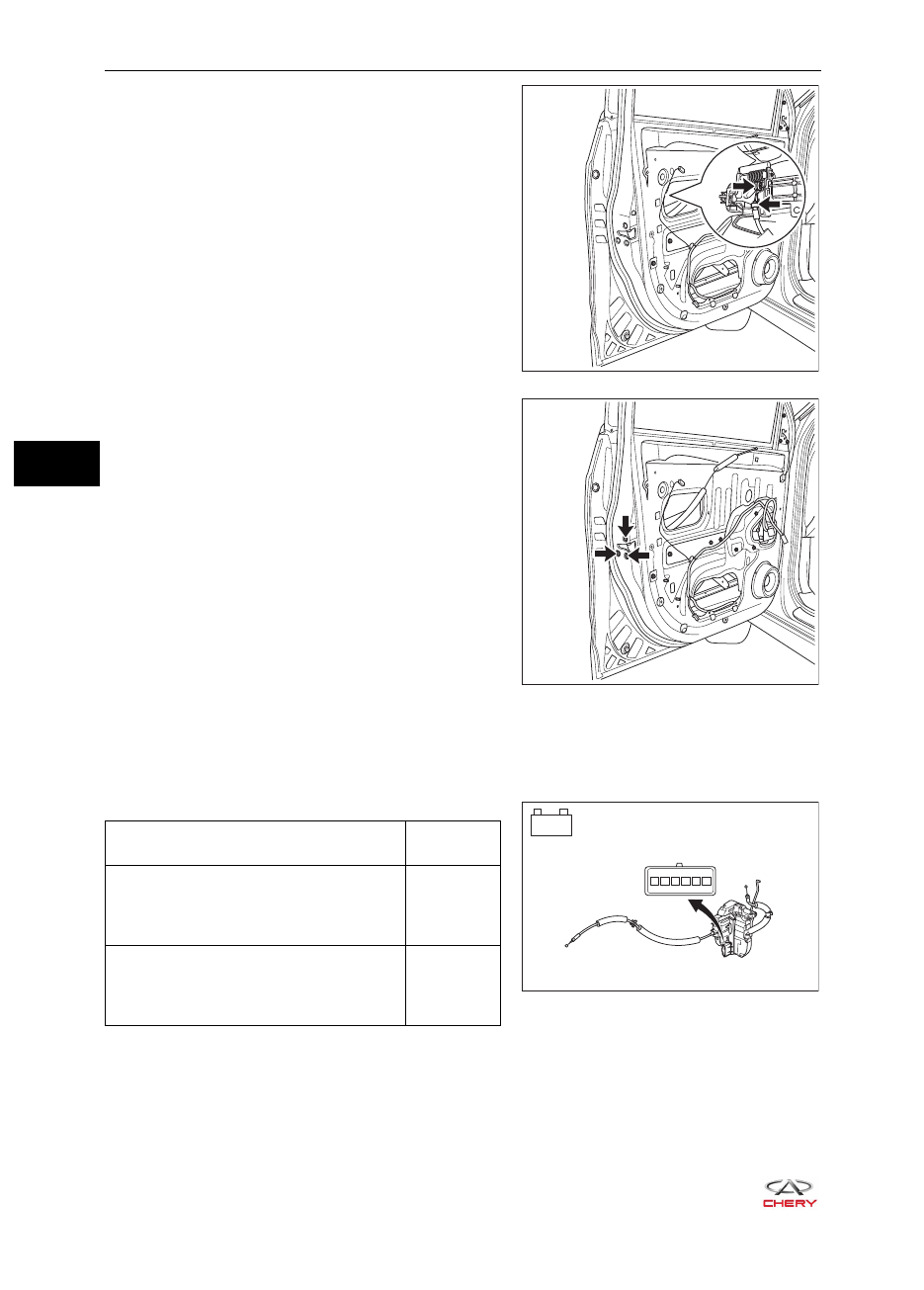

c.   Отсоедините трос (указан стрелкой), соеди-

няющий замок передней двери и основание
внутренней ручки передней двери.

d.   Отверните 3 винта крепления (указаны стрел-

кой) замка передней двери и снимите замок
передней двери.
(Момент затяжки: 5,8 ± 0,7 Н·м)

Проверка

1.   Проверьте замок передней двери (узел крепления).

a.   Подайте напряжение аккумуляторной батареи на контакты разъема замка передней двери

(узел крепления) и проверьте его работу в соответствии с приведенной ниже таблицей.



Замок левой передней двери

Условия измерения

Условия

проверки

«Положительный» (+) вывод аккумуляторной
батареи → Контакт 3

«Отрицательный» вывод аккумуляторной
батареи (-) →  Контакт 2

Заперт

«Положительный» (+) вывод аккумуляторной
батареи → Контакт 2

«Отрицательный» вывод аккумуляторной
батареи (-) → Контакт 3

Блокировки

нет

RT21370090

RT21370100

RT21370110

-

+

1 2 3 4 5 6

37-

43

37 - ЗАМКИ ДВЕРЕЙ



Замок передней правой двери

Условия измерения

Условия

проверки

«Положительный» (+) вывод аккумуляторной
батареи → Контакт 4

«Отрицательный» вывод аккумуляторной
батареи (-) → Контакт 5

Заперт

«Положительный» (+) вывод аккумуляторной
батареи → Контакт 5

«Отрицательный» вывод аккумуляторной
батареи (-) → Контакт 4

Блокировки

нет



Если результат не соответствует указанному, то
замените замок передней двери.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

При установке замка передней двери проверьте, чтобы разъем был установлен правильно.



•

При установке замка передней двери верните фиксатор и трос на рычаг.



•

После установки замка передней двери проверьте, правильно ли работает этот замок.



•
