Chery Tiggo 5 (T21). Руководство по ремонту - часть 421

36-

44

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

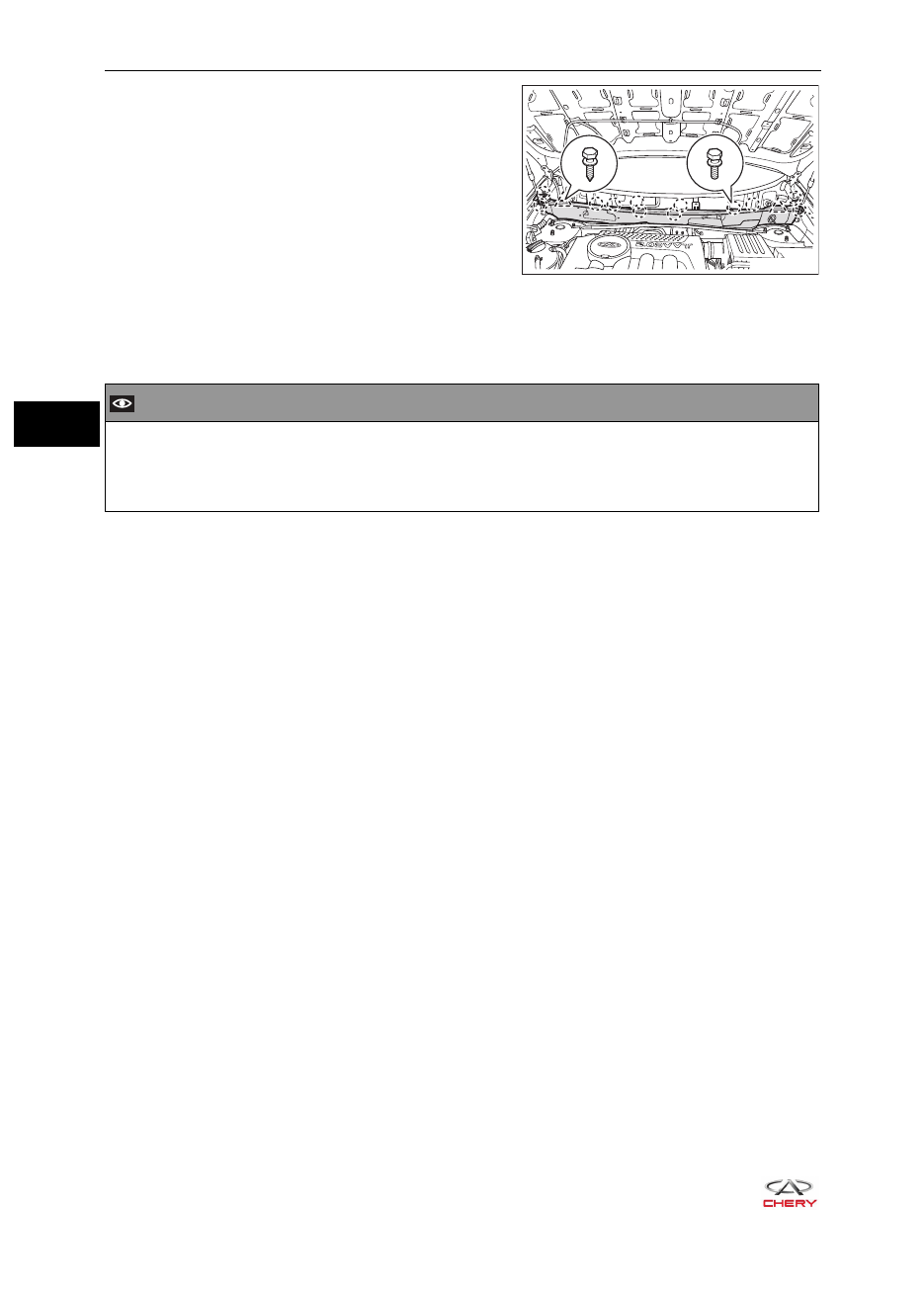

c.   Отверните 14 болтов крепления усилителя

передней кромки водоотводящего короба и
снимите усилитель передней кромки водоот-
водящего короба.
(Момент затяжки: 10 ± 1 Н·м)

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

Всегда выполняйте операции осторожно, чтобы не повредить компоненты при установке усили-



•

теля передней кромки водоотводящего короба.
При установке усилителя передней кромки водоотводящего короба следует исключить повреж-



•

дение лакокрасочного покрытия кузова.

RT21360380

37-

1

ЗАМКИ ДВЕРЕЙ

ОБЩИЕ СВЕДЕНИЯ .......................37-3

Описание  .................................37-3
Технические характеристики ...... 37-12
Инструменты ........................... 37-13
Электрическая схема ................ 37-14

ДИАГНОСТИКА И ПРОВЕРКА ......... 37-17

Таблица признаков
неисправностей и их причин ....... 37-17
Диагностические приборы ......... 37-18
Процедура подтверждения
диагностического кода .............. 37-18
Поиск и устранение
периодически появляющихся
неисправностей ....................... 37-19
Проверка соединения
на «массу» ............................... 37-19
Процедура диагностики  ............ 37-19
Таблица диагностических
кодов (DTC) ............................. 37-21
B101D11 ................................. 37-22
B101D13 ................................. 37-22
B101D12 ................................. 37-22
B102471 ................................. 37-27
B102711 ................................. 37-27

ОБСЛУЖИВАНИЕ
НА АВТОМОБИЛЕ ........................ 37-39

Замок капота ........................... 37-39

Снятие ........................................... 37-39
Установка ...................................... 37-40

Замок передней двери .............. 37-41

Снятие ........................................... 37-41
Проверка ....................................... 37-42
Установка ...................................... 37-43

Цилиндр замка передней
двери ..................................... 37-44

Снятие ........................................... 37-44
Установка ...................................... 37-45

Фиксатор замка передней
двери ..................................... 37-46

Снятие ........................................... 37-46
Установка ...................................... 37-46

Замок задней двери ................. 37-47

Снятие ........................................... 37-47
Проверка ....................................... 37-48
Установка ...................................... 37-49

Фиксатор замка задней двери .... 37-50

Снятие ........................................... 37-50
Установка ...................................... 37-50

Замок двери багажного
отделения ............................... 37-51

Снятие ........................................... 37-51
Проверка ....................................... 37-52
Установка ...................................... 37-52

Фиксатор замка двери
багажного отделения ................ 37-53

Снятие ........................................... 37-53
Установка ...................................... 37-53

Низкочастотная антенна ............ 37-54

Снятие ........................................... 37-54
Установка ...................................... 37-57

Пульт дистанционного
управления ............................. 37-58

Снятие ........................................... 37-58
Установка ...................................... 37-60

37-

2

37-

3

37 - ЗАМКИ ДВЕРЕЙ

ОБЩИЕ СВЕДЕНИЯ

Описание

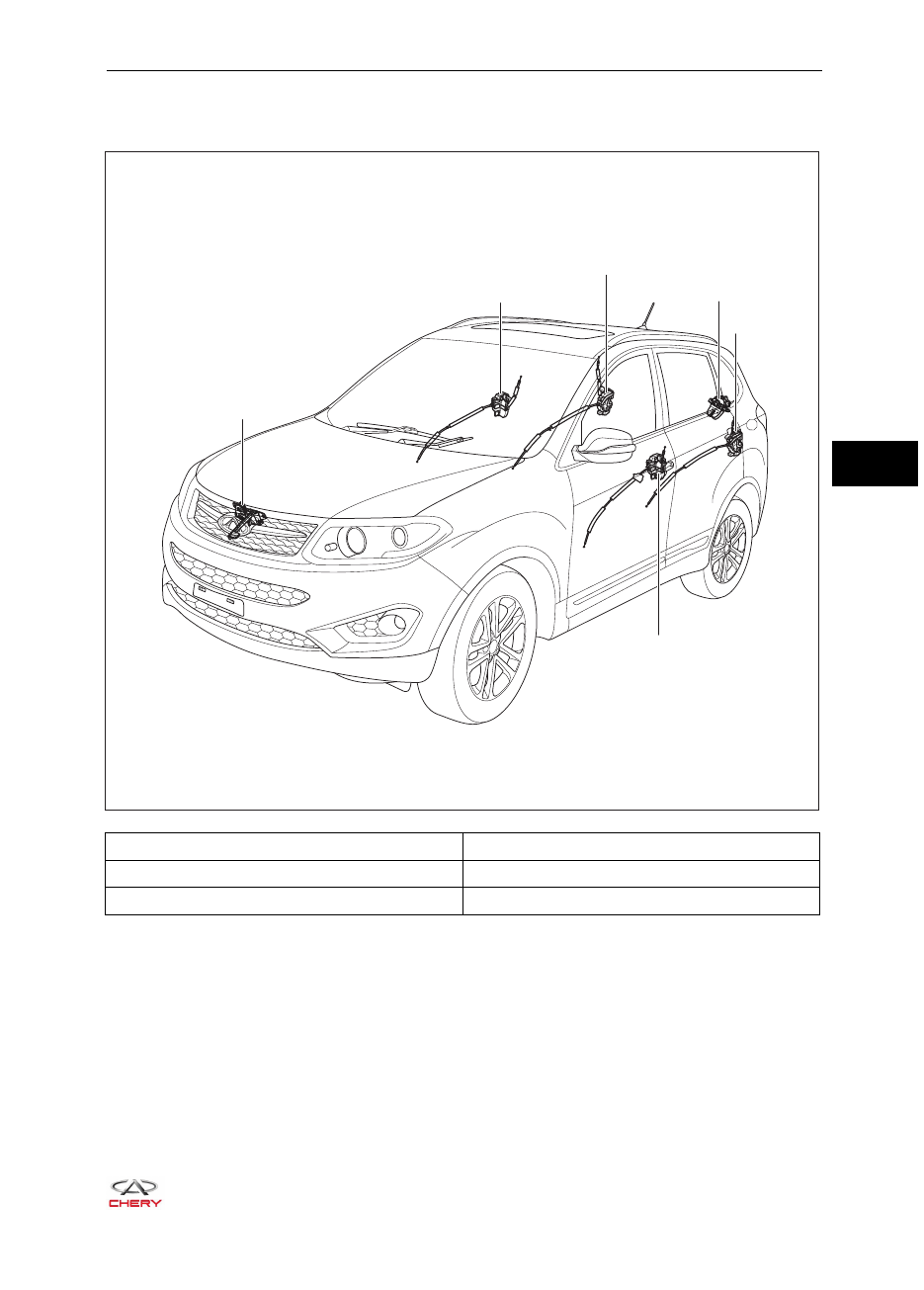

RT21370010

6

1

2

3

4

5

1 - Замок капота двигателя

2 - Замок передней правой двери

3 - Замок задней правой двери

4 - Замок двери багажного отделения

5 - Замок задней левой двери

6 - Замок передней левой двери

1.   Описание назначения электрического привода замков дверей (без «интеллектуальной» систе-

мы отпирания и запуска двигателя)

a.   Электрический привод замков дверей позволяет запирать/отпирать все двери с помощью

пульта дистанционного управления, механического ключа и центрального замка переклю-
чателя.

Пульт дистанционного управления посылает сигналы запирания/отпирания замков



•

дверей в блок управления системами кузова (BCM). После этого блок управления
системами кузова (BCM) отправляет эти сигналы запроса механизмам замков каждой
двери, чтобы одновременно запереть или отпереть все двери.
После того, как механический ключ вставлен в цилиндр замка двери водителя, все двери



•

могут быть заперты или отперты при повороте ключа по или против часовой стрелки, но
противоугонная функция не может быть включена.
