36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

Таблица диагностических кодов (DTC)

Диагностический

код

Описание диагностического кода

B101471

Заедание привода цепи управления низкой скорости очистителя ветрового стекла

B101571

Заедание привода цепи управления высокой скорости очистителя ветрового стекла

B101671

Заедание привода цепи управления очистителем заднего стекла

B101713

Обрыв цепи управления омывателем ветрового стекла

B101771

Заедание привода цепи управления омывателем ветрового стекла

B101813

Обрыв цепи управления омывателем заднего стекла

B101871

Заедание привода цепи управления омывателем заднего стекла

36-

13

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

Диагностический

код

B101471

Заедание привода цепи управления низкой скорости
очистителя ветрового стекла

Диагностический

код

B101571

Заедание привода цепи управления высокой скорости
очистителя ветрового стекла

Диагностический

код

B101671

Заедание привода цепи управления очистителем заднего
стекла

Диагностический

код

B101713

Обрыв цепи управления омывателем ветрового стекла

Диагностический

код

B101771

Заедание привода цепи управления омывателем
ветрового стекла

Диагностический

код

B101813

Обрыв цепи управления омывателем заднего стекла

Диагностический

код

B101871

Заедание привода цепи управления омывателем заднего
стекла

Логика обнаружения неисправностей при самодиагностике

Диагности-

ческий

код

Описание

диагностического

кода

Условия появления

диагностического

кода

Состояние

сигнализатора

Возможная

причина

B101471

Заедание привода цепи
управления низкой скорости
очистителя ветрового стекла

Замок зажигания
в положении ON

ON (ВКЛ.)

Переключатель



•

очистителя
ветрового стекла
Моторедуктор



•

очистителя
ветрового стекла
Насос омывателя



•

ветрового стекла
Моторедуктор



•

очистителя
заднего стекла
Насос омывателя



•

заднего стекла
Жгут проводов



•

или разъем
Блок управления



•

системами
кузова (BCM)

B101571

Заедание привода цепи
управления высокой скоро-
сти очистителя ветрового
стекла

B101671

Заедание привода цепи
управления очистителем за-
днего стекла

B101713

Обрыв цепи управления омы-
вателем ветрового стекла

B101771

Заедание привода цепи
управления омывателем
ветрового стекла

B101813

Обрыв цепи управления
омывателем заднего стекла

B101871

Заедание привода цепи
управления омывателем за-
днего стекла

 ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме



•

конкретной цепи и данным о компоненте.

36-

14

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

Процедура диагностики

1

Проверьте переключатель очистителя ветрового стекла

a.   Снимите переключатель очистителя с неисправного автомобиля, установите его на новый ав-

томобиль и выполните проверку.

Неисправность

Замените переключатель очистителя
ветрового стекла

ДА

2

Проверьте моторедуктор очистителя ветрового стекла

a.   Снимите моторедуктор очистителя ветрового стекла с неисправного автомобиля, установите

его на новый автомобиль и выполните проверку.

Неисправность

Замените моторедуктор очистителя
ветрового стекла

ДА

3

Проверьте моторедуктор очистителя заднего стекла

a.   Снимите моторедуктор очистителя заднего стекла с неисправного автомобиля, установите его

на новый автомобиль и выполните проверку.

Неисправность

Замените моторедуктор очистителя
заднего стекла

ДА

4

Проверьте насос омывателя ветрового стекла.

a.   Снимите насос омывателя ветрового стекла с неисправного автомобиля, установите его на

новый автомобиль и выполните проверку.

Неисправность

Замените насос омывателя ветрового
стекла.

ДА

5

Проверьте насос омывателя заднего стекла

a.   Снимите насос омывателя заднего стекла с неисправного автомобиля, установите его на но-

вый автомобиль и выполните проверку.

Неисправность

Замените насос омывателя заднего
стекла.

ДА

36-

15

36 - СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

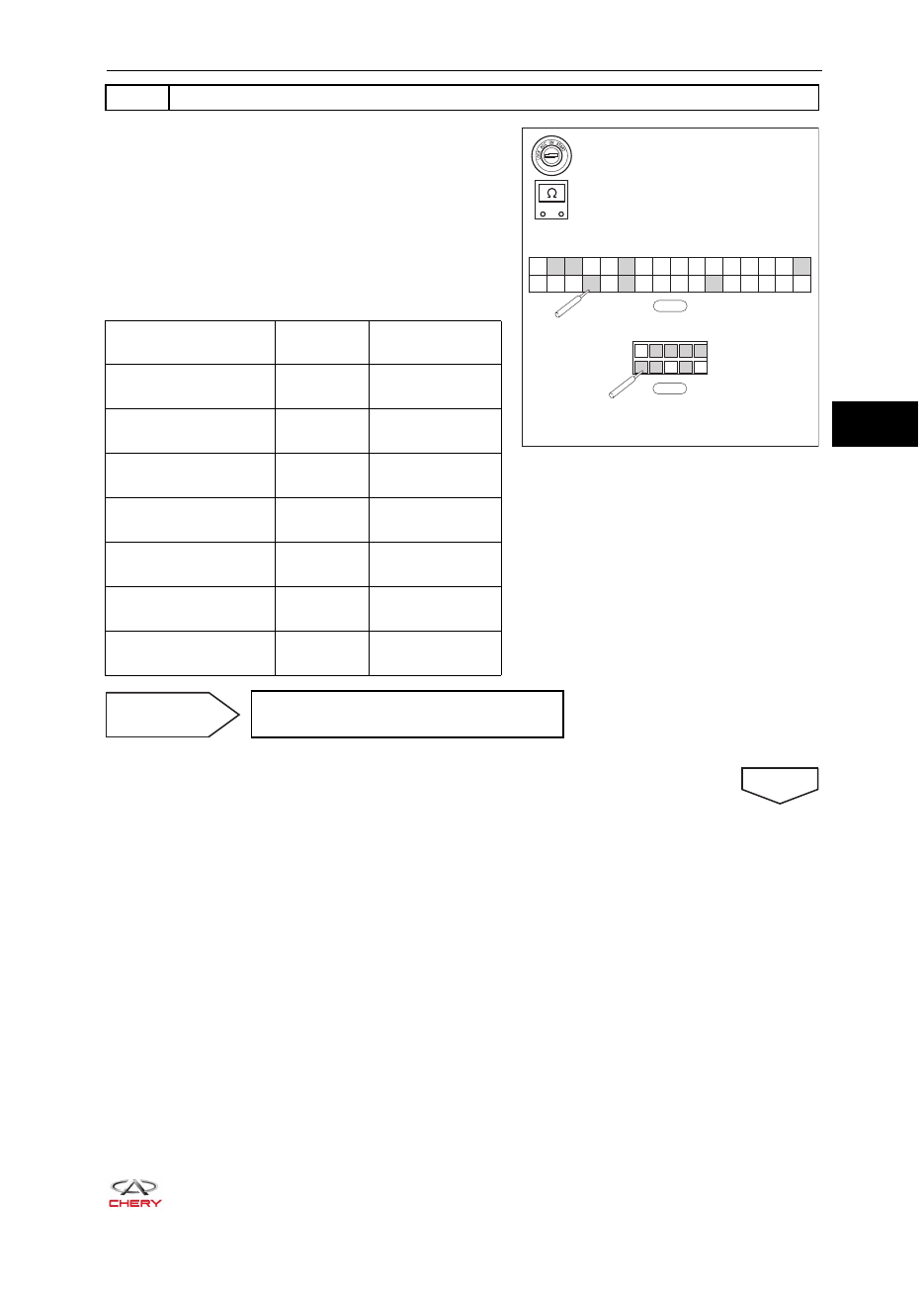

6

Проверьте разъем и жгут проводов панели управления

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъемы I-005 и I-014 жгута прово-

дов панели управления.

d.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
I-005 и I-014 жгута проводов панели управления в
соответствии с данными приведенной ниже табли-
цы.

Подключение

мультиметра

Условия

Условия

проверки

I-005 (A18) - I-014 (4)

Всегда

Проводимость

имеется

I-005 (A11) - I-014 (10)

Всегда

Проводимость

имеется

I-005 (A22) - I-014 (7)

Всегда

Проводимость

имеется

I-005 (A6) - I-014 (9)

Всегда

Проводимость

имеется

I-005 (A4) - I-014 (1)

Всегда

Проводимость

имеется

I-005 (A19) - I-014 (2)

Всегда

Проводимость

имеется

I-005 (A32) - I-014 (3)

Всегда

Проводимость

имеется

Неисправность

Отремонтируйте или замените жгут
проводов и разъем панели управления

ДА

A32

A31

A30

A29

A28

A16

A15

A14

A13

A12

A11

A10

A9

A8

A7

A6

A5

A4

A3

A2

A1

A27

A26

A25

A24

A23

A22

A21

A20

A19

A18

A17

1

2

3

4

5

6

7

8

9

10

-

+

RT21360400

I-005

I-014
