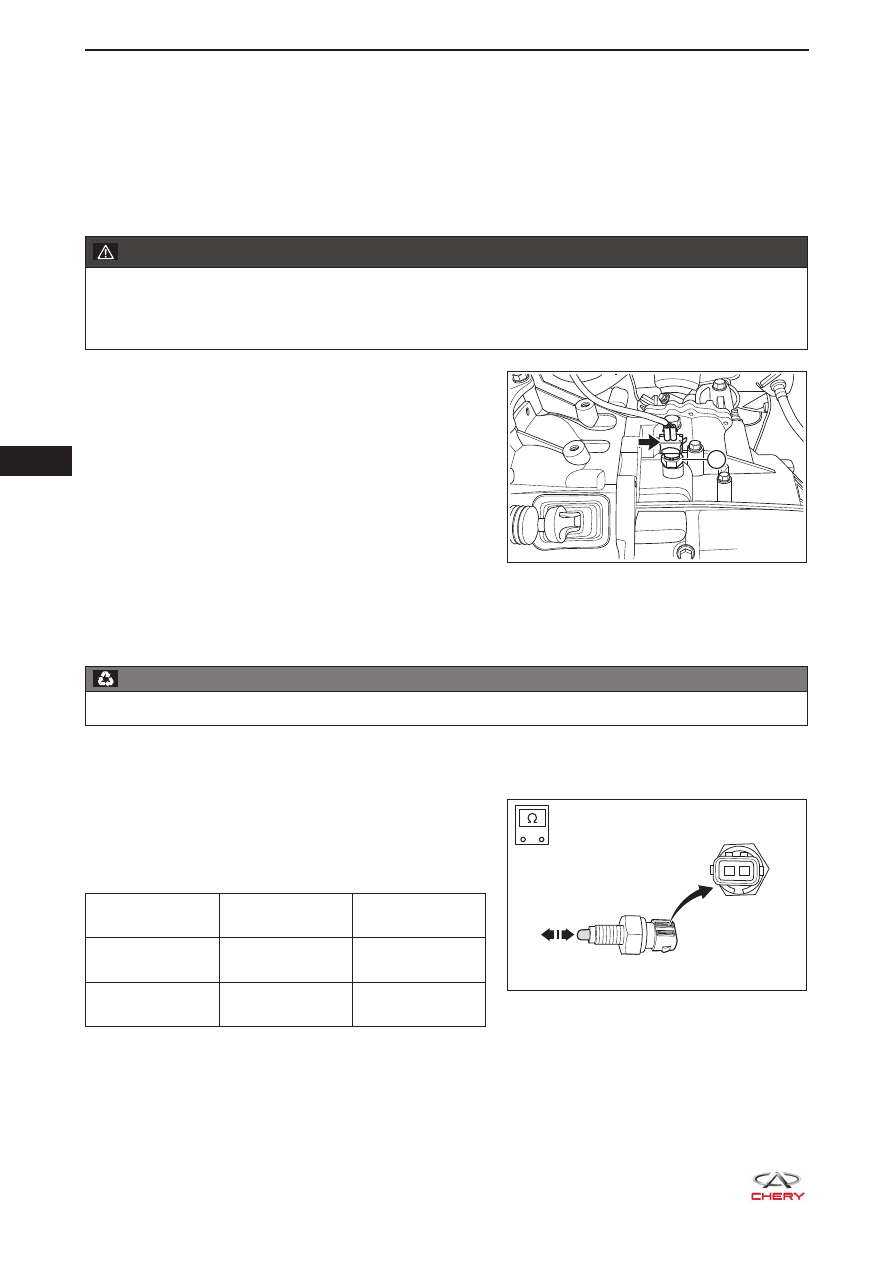

Выключатель фонаря заднего хода

Снятие

1.  Отверните выключатель фонаря заднего хода.

a.  Установите автомобиль на подъемник.
b.  Выключите все электрооборудование и выключите зажигание.
c.  Отсоедините «отрицательный» провод аккумуляторной батареи.
d.  Поднимите автомобиль на подъемнике.



  ПРЕДУПРЕЖДЕНИЕ

Во избежание травм надевайте средства защиты.

•

Приступая к работам на автомобиле, установленном на подъемнике, убедитесь в том, что меха-

•

низм блокировки подъемника включен.

e.  Отсоедините разъем жгута проводов

выключателя фонаря заднего хода (указан
стрелкой).

f.  Отверните выключатель фонаря заднего хода

(1).

К СВЕДЕНИЮ:

При снятии выключателя фонаря заднего хода из коробки передач может вытекать масло. Для сбора
масла воспользуйтесь подходящей емкостью.



  ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Отработанное масло для коробки передач необходимо собирать в специальные емкости.

•

Проверка

1.  Проверьте выключатель фонаря заднего хода.

a.  С помощью шкалы сопротивления цифрового

мультиметра проверьте электрическую
проводимость между контактами фонаря
заднего хода в соответствии с данными
приведенной ниже таблицы.

Подключение

мультиметра

Положение

переключателя

Условия

проверки

Контакт 1 - кон-

такт 2

Выключатель

нажат

Проводимость

имеется

Контакт 1 - кон-

такт 2

Выключатель не

нажат

Отсутствие про-

водимости

1

RT21350400

-

+

1

2

RT21350410

  35

35-89

Установка

1.  Перед установкой фонаря заднего хода нанесите фиксатор резьбового соединения на резьбу

выключателя фонаря заднего хода и удалите трансмиссионное масло с места установки этого
выключателя. Затем установите на место и затяните выключатель фонаря заднего хода.



(Момент затяжки: 20 ± 2 Н·м)

2.  После установки проверьте, в норме ли уровень трансмиссионного масла.

a.  Если он в норме, то дополнительных действий выполнять не нужно.
b.  Если уровень не соответствует норме, необходимо долить трансмиссионное масло до

требуемого уровня (заливайте масло до тех пор, пока оно не начнет вытекать из заливного
отверстия).

       35

35-90

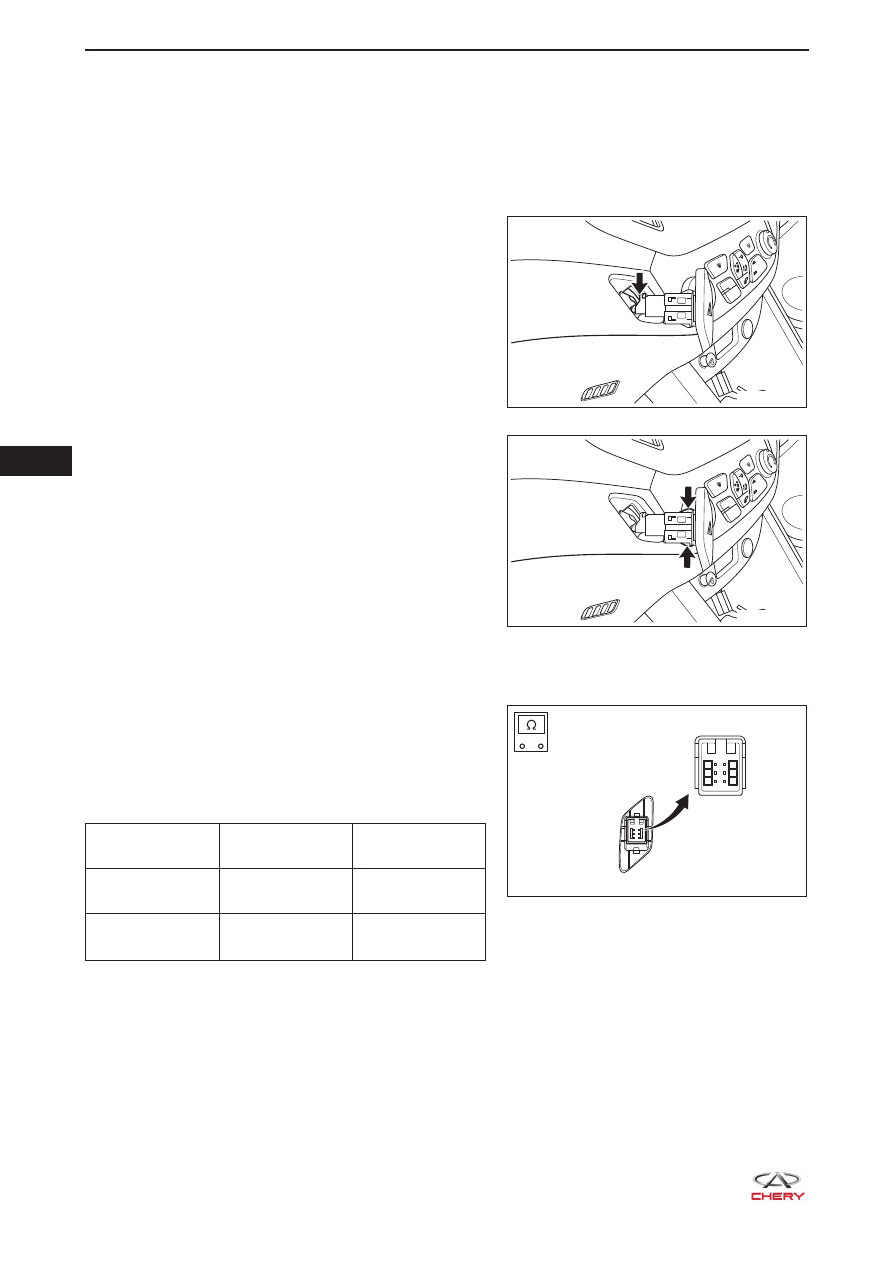

Выключатель аварийной световой сигнализации

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите крышку комбинированного переключателя (

см. с. 28-13

)

4.  Снимите выключатель аварийной световой сигнализации.

a.  Отсоедините разъем жгута проводов

выключателя аварийной световой сигнализации
(указан стрелкой).

b.  Сожмите рукой лапки (указаны стрелкой) с

обеих сторон выключателя аварийной световой
сигнализации и с усилием потяните наружу,
чтобы снять его.

Проверка

1.  Проверьте выключатель аварийной световой сигна-

лизации.
a.  С помощью шкалы сопротивления цифрового

мультиметра проверьте электрическую
проводимость между контактами выключателя
аварийной световой сигнализации в
соответствии с данными приведенной ниже
таблицы.

Подключение

мультиметра

Состояние

выключателя

Условия

проверки

Контакт 1 - кон-

такт 2

Выключатель

нажат

Проводимость

имеется

Контакт 1 - кон-

такт 2

Выключатель не

нажат

Отсутствие про-

водимости




Если результат не соответствует требуемому, замените выключатель аварийной световой
сигнализации.

A/C

RT21350420

A/C

RT21350430

1
2
3

4
5
6

-

+

RT21350440

  35

35-91

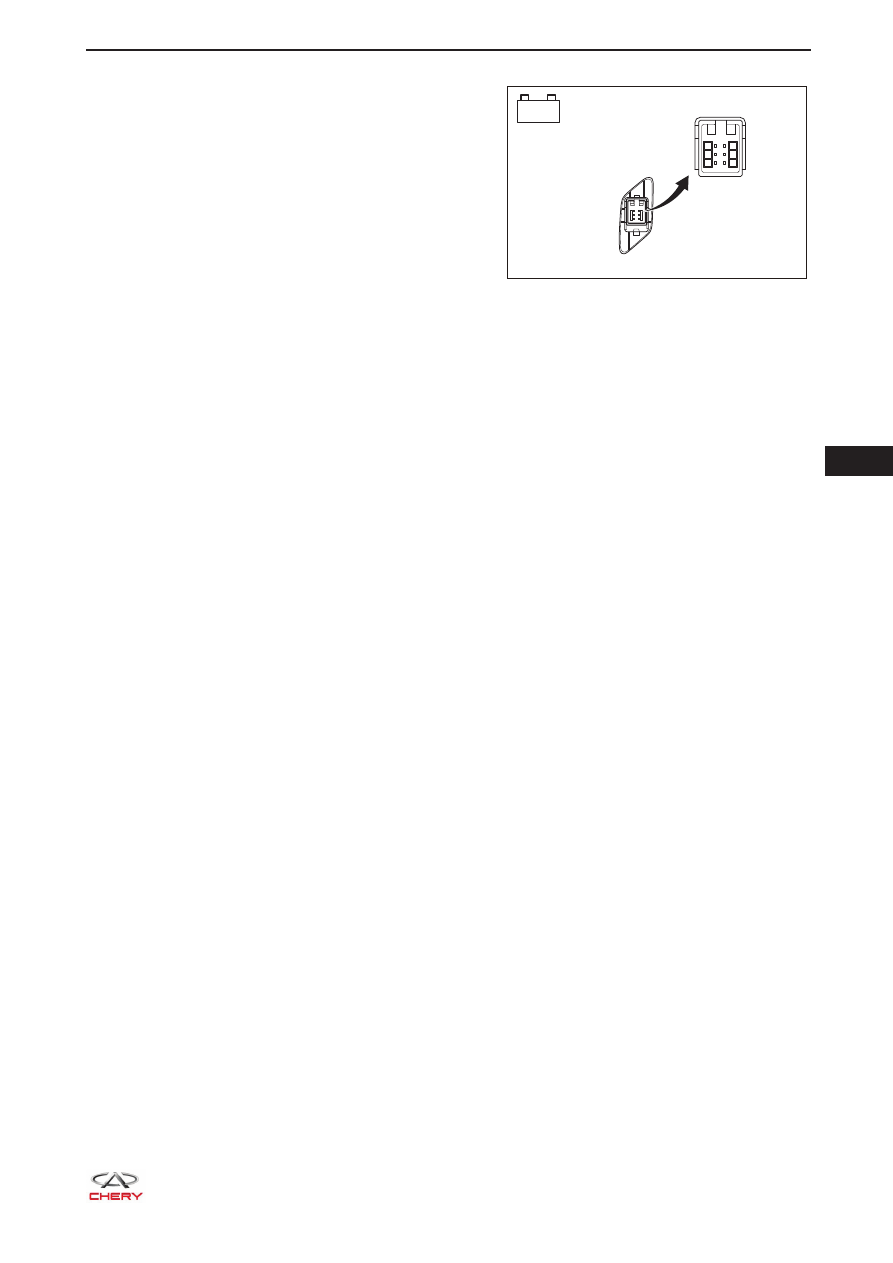

2.  Проверьте подсветку выключателя аварийной световой сигнализации.

a.  Соедините «положительный» (+) вывод

аккумуляторной батареи с контактом 3, а
«отрицательный» (-) вывод с контактом 5.
Проверьте, нормально ли работает подсветка
выключателя.



OK: Светодиод включается.

b.  Соедините «положительный» (+) вывод

аккумуляторной батареи с контактом 4, а
«отрицательный» (-) вывод с контактом 5.
Проверьте, нормально ли работает подсветка
выключателя.



OK: Светодиод включается.



Если результат не соответствует требуемому, заме-
ните выключатель аварийной световой сигнализации.

Установка

Установка должна производиться в порядке, обратном снятию.

1
2
3

4
5
6

RT21350450

-

+
