Chery Tiggo 5 (T21). Руководство по ремонту - часть 369

       32

32-46

Диагностический код

B1231-12

Замыкание на аккумуляторную батарею цепи дат-
чика замка ремня безопасности переднего пасса-
жира (BLFP)

Диагностический код

B1231-1C

Напряжение в цепи датчика замка ремня безопас-
ности переднего пассажира (BLFP) вне допустимо-
го диапазона

  32

32-47

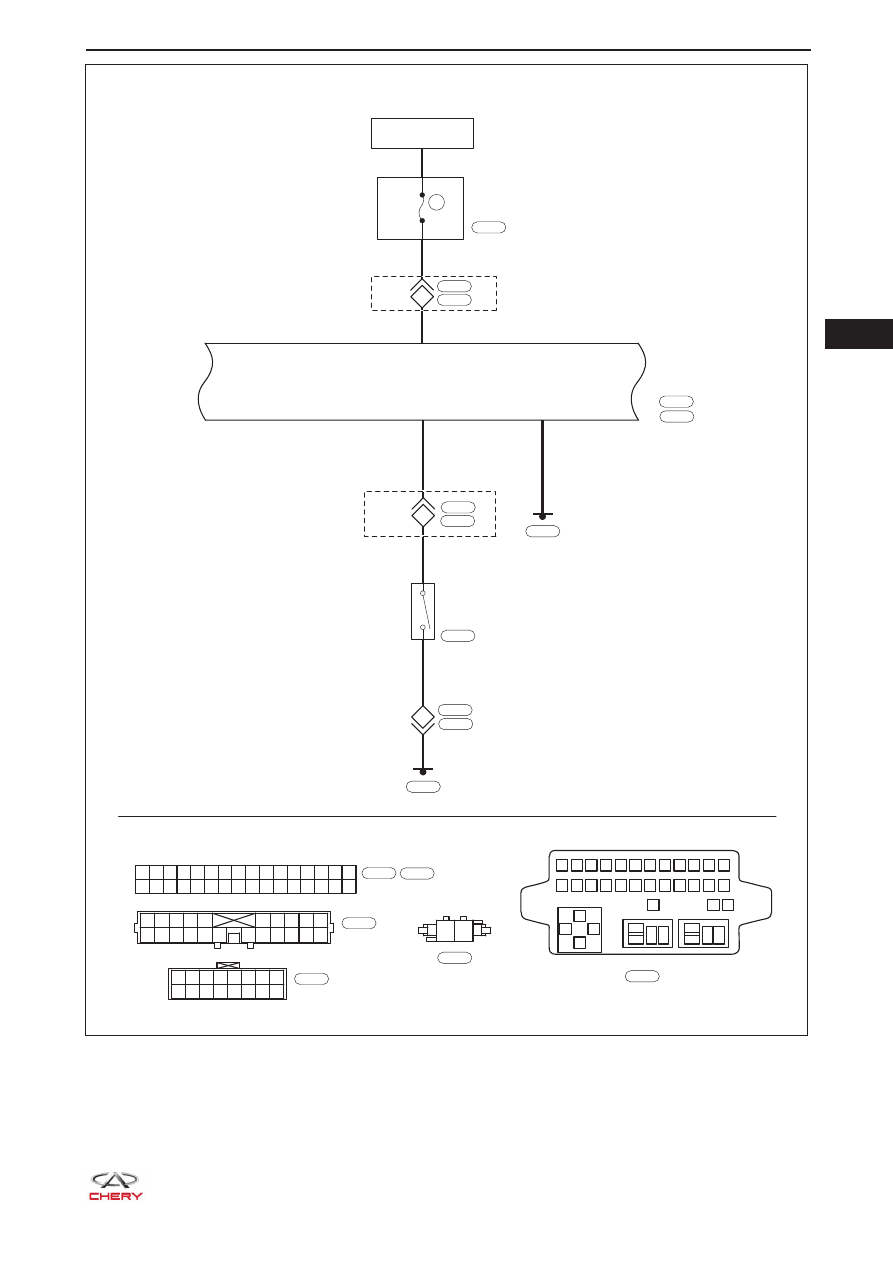

ET21320080

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

Gr

I-046

I-046

10A

RF08

I-007

B

I-045

16

1

2

3

4

5

6

7

8

9 10 11 12

13

85

85

87

87 30

87 30

30

86

86

85

86

14 15 16 17 18 19 20 21 22 23 24

25

27

26

B

I-007

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

W

I-006

BR

BR

B

B

B

1

2

20

15

I-045

11

1

2

I-006

B

B-050

B-050

B-003

I-006

B-003

8

R

R

1

4

I-036

B-055

*2

B-072

16 15 14 13 12 11 10

8

7

6

5

4

3

2

1

9

W

I-036

B

B-072

*1

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА ЗАЖИГАНИЯ

БЛОК ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В САЛОНЕ

БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ SRS

ДАТЧИК РЕМНЯ
БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

*1:  Разъем блока управления дополнительной удерживающей


системы имеет обозначение I1046

*2:  Разъем блока управления дополнительной


удерживающей системы имеет обозначение B1072

       32

32-48

Логика обнаружения неисправностей при самодиагностике

Диагности-

ческий код

Описание диагности-

ческого кода

Условия появления

диагностического кода

Состояние

сигнализа-

тора

Возможная

причина

B1231-12

Замыкание на аккуму-
ляторную батарею цепи
датчика замка ремня
безопасности передне-
го пассажира (BLFP)

Замок зажигания в по-
ложении ON

ON

Датчик зам-

•

ка ремня
безопасности
переднего
пассажира

Жгут проводов

•

и разъем

Блок управле-

•

ния системой
SRS

B1231-1C

Напряжение в цепи
датчика замка ремня
безопасности передне-
го пассажира (BLFP) вне
допустимого диапазона

К СВЕДЕНИЮ:

При выполнении диагностики и проверке электрического оборудования всегда обращайтесь к элек-
трической схеме соответствующей цепи и информации о компоненте.

Процедура диагностики

1

Проверьте датчик ремня безопасности переднего пассажира

a.  Поверните замок зажигания в положение LOCK, отсоедините «отрицательный» провод аккумуля-

торной батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем датчика ремня безопасности переднего пассажира и присоедините разъем

нового датчика ремня безопасности переднего пассажира к разъему B-050.

c.  Подключите «отрицательный» провод аккумуляторной батареи и подождите несколько секунд.

d.  Поверните замок зажигания в положение ON и подождите не менее 90 секунд.

e.  Для удаления диагностических кодов используйте диагностический тестер X-431 3G.

f.  Поверните замок зажигания в положение LOCK.

g.  Поверните замок зажигания в положение ON и подождите не менее 90 секунд.

h.   Для проверки, записываются ли снова диагностические коды используйте диагностический те-

стер X-431 3G.

НЕТ



Замените датчик ремня безопасности пе-
реднего пассажира

ДА

2

Проверьте жгут проводов и разъемы

Используйте электрическую схему в качестве справочного источника для выполнения следующих
процедур:

a.  Поверните замок зажигания в положение LOCK, отсоедините «отрицательный» провод

аккумуляторной батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем B-050 датчика ремня безопасности переднего пассажира и разъем

I-046/B-072 блока управления системой SRS.

c.  Отсоедините разъем B-003 жгута проводов кузова и разъем I-006 (*1) жгута проводов

панели управления.

d.  Проверьте, нет ли истирания, проколов, защемления или частичного обрыва жгутов

проводов.

e.  Проверьте, имеются ли сломанные, погнутые, выступающие или корродированные

контакты.

f.  Убедитесь, что соответствующие контакты разъема находятся в хорошем состоянии.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут прово-
дов и разъем панели управления/кузова

  32

32-49

OK

3

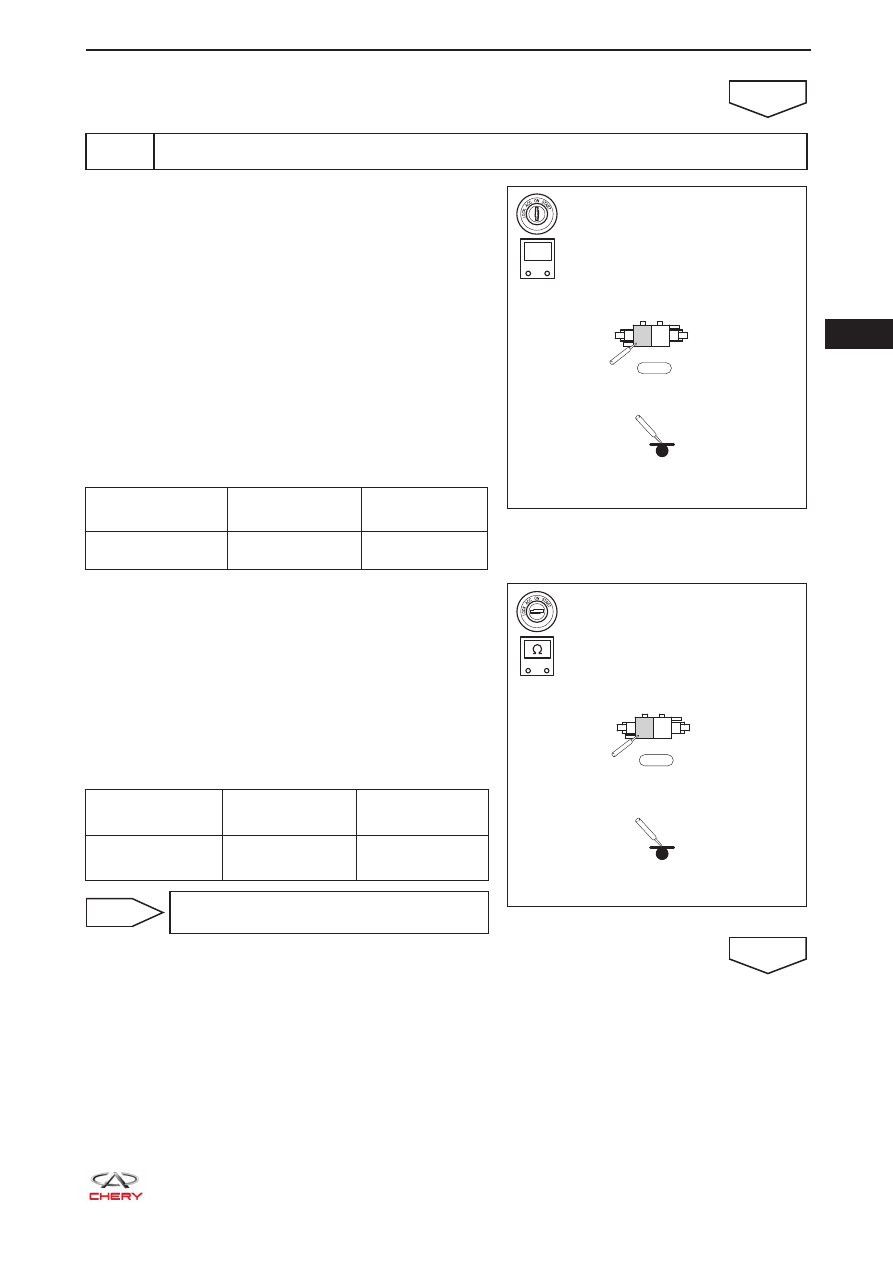

Проверьте цепь управления датчика ремня безопасности переднего пассажира

a.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем B-050 датчика ремня безопас-

ности переднего пассажира и разъем I-046/B-072
блока управления системой SRS.

c.  Подключите «отрицательный» провод аккумулятор-

ной батареи и подождите несколько секунд.

d.  Поверните замок зажигания в положение ON.

e.  С помощью цифрового мультиметра измерьте на-

пряжение между разъемом B-050 датчика ремня без-
опасности переднего пассажира и «массой» кузова,
чтобы проверить, нет ли короткого замыкания на цепь
питания, как указано в приведенной ниже таблице.



Номинальное напряжение

Подключение

мультиметра

Условия

Условия про-

верки

B-050 (1) - "мас-

са" кузова

Замок зажигания

в положении ON

Менее 1 В

f.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

g.  С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между разъе-
мом B-050 датчика ремня безопасности переднего
пассажира и «массой» кузова, чтобы проверить, нет
ли короткого замыкания на «массу», как указано в
приведенной ниже таблице.

Нормальное состояние

Подключение

мультиметра

Условия

Условия про-

верки

B-050 (1) - "мас-

са" кузова

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Замените блок управления системой
SRS

OK

RT21320320

-

+

V

1

2

B-050

-

+

RT21320330

1

2

B-050
