Chery Tiggo 5 (T21). Руководство по ремонту - часть 362

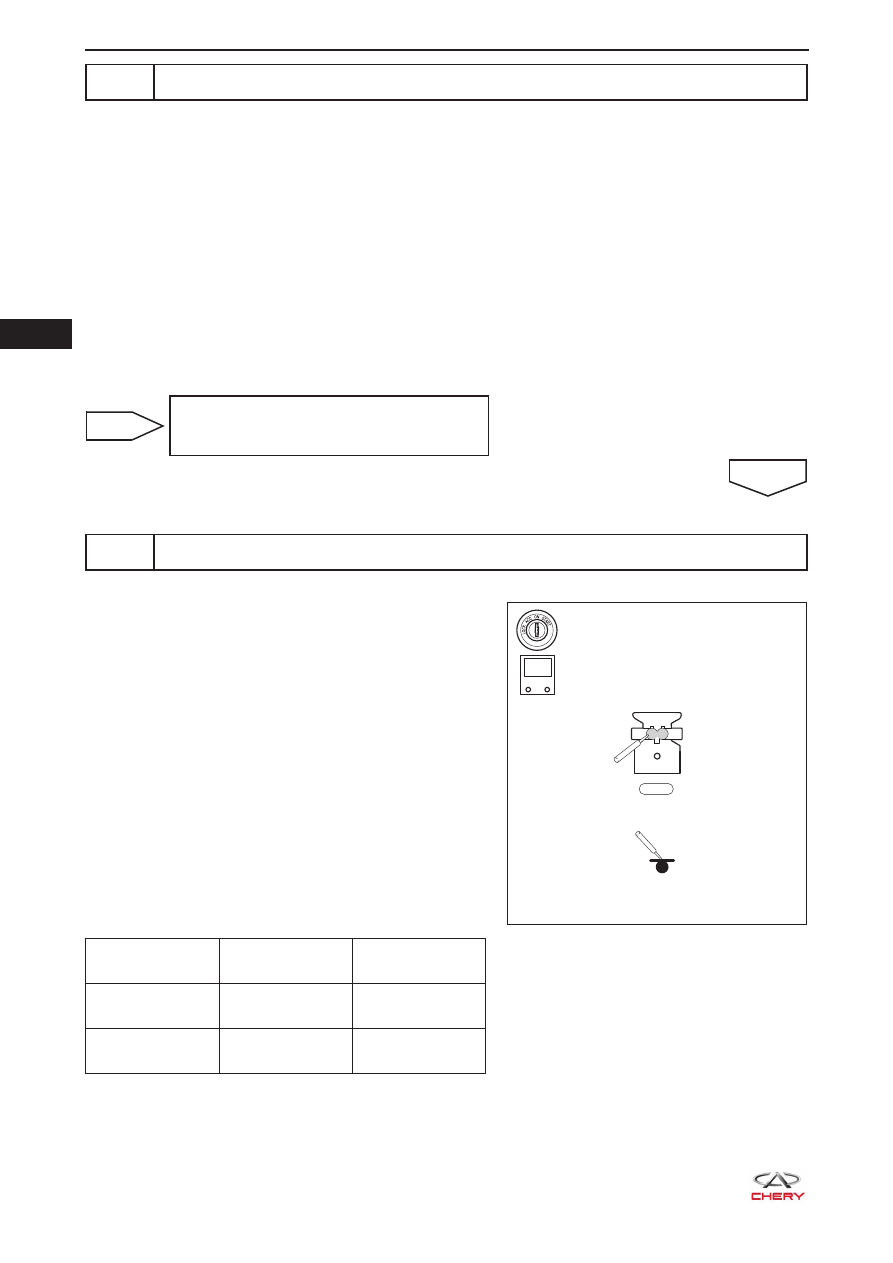

       32

32-18

2

Проверьте жгут проводов и разъемы

Используйте электрическую схему в качестве справочного источника для выполнения следующих
процедур:

a.  Поверните замок зажигания в положение LOCK, отсоедините «отрицательный» провод аккумуля-

торной батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем I-055 подушки безопасности водителя и разъем I-046/B-072 блока управле-

ния системой SRS.

c.  Отсоедините разъем I-054 спирального кабеля и разъем I-012 жгута проводов панели управле-

ния.

d.  Отсоедините разъем I-036 жгута проводов панели управления и разъем B-055 (*2) жгута прово-

дов кузова.

e.  Проверьте, нет ли истирания, проколов, защемления или частичного обрыва жгутов проводов.

f.  Проверьте, имеются ли сломанные, погнутые, выступающие или корродированные контакты.

g.  Убедитесь, что соответствующие контакты разъема находятся в хорошем состоянии.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов и разъем панели управле-
ния/кузова/спирального кабеля

OK

3

Проверьте цепь управления подушкой безопасности водителя

a.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем I-046/B-072 блока управления

системой SRS.

c.  Отсоедините разъем I-055 подушки безопасности

водителя.

d.  Подключите «отрицательный» провод аккумулятор-

ной батареи и подождите несколько секунд.

e.  Поверните замок зажигания в положение ON.

f.  С помощью цифрового мультиметра измерьте на-

пряжение между разъемом I-055 подушки безопас-
ности водителя и «массой» кузова, чтобы проверить,
нет ли короткого замыкания на цепь питания, как
указано в приведенной ниже таблице.





Номинальное напряжение

Подключение

мультиметра

Условия

Условия

проверки

I-055 (1) - «мас-

са» кузова

Замок зажигания

в положении ON

Менее 1 В

I-055 (2) - «мас-

са» кузова

Замок зажигания

в положении ON

Менее 1 В

g.  Поверните замок зажигания в положение LOCK, отсоедините «отрицательный» провод аккумуля-

торной батареи и подождите не менее 90 секунд.

RT21320160

1

2

I-055

-

+

V

  32

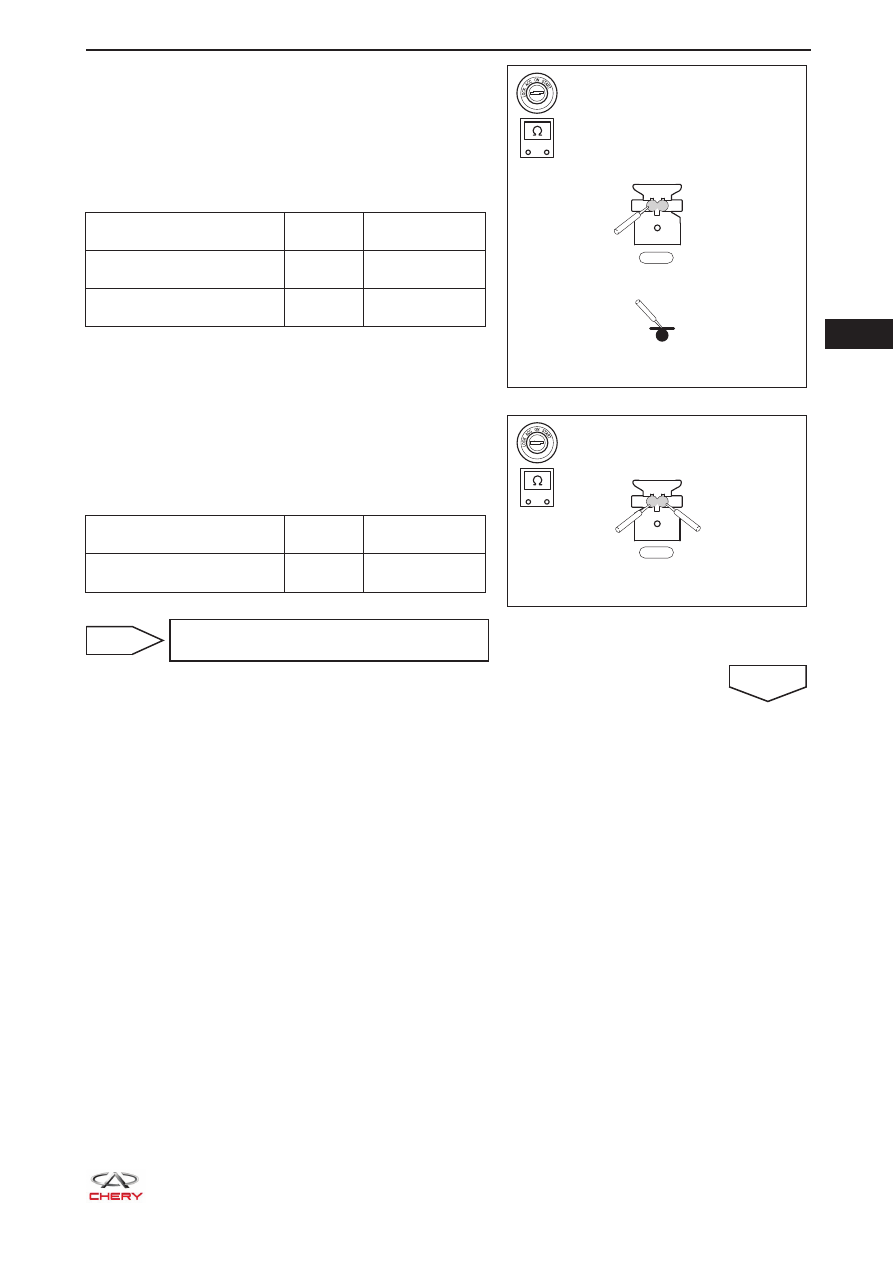

32-19

h.    С помощью цифрового мультиметра проверьте нали-

чие электрической проводимости между разъемом
I-055 подушки безопасности водителя и «массой»
кузова, чтобы проверить, нет ли короткого замыка-
ния на «массу», как указано в приведенной ниже та-
блице.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

I-055 (1) - «масса» кузова

Всегда

Отсутствие

проводимости

I-055 (2) - «масса» кузова

Всегда

Отсутствие

проводимости

i.   Освободите устройство предотвращения срабаты-

вания подушек безопасности, встроенный в разъем
I-046/B-072 блока управления системой SRS.

j.   С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между контак-
тами разъема I-055 подушки безопасности водителя
в соответствии с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

I-055 (1) - I-055 (2)

Всегда

Отсутствие

проводимости

НЕИСПРАВНОСТЬ



Замените блок управления системой
SRS

OK

-

+

RT21320170

I-055

1

2

-

+

I-055

1

2

RT21320180

       32

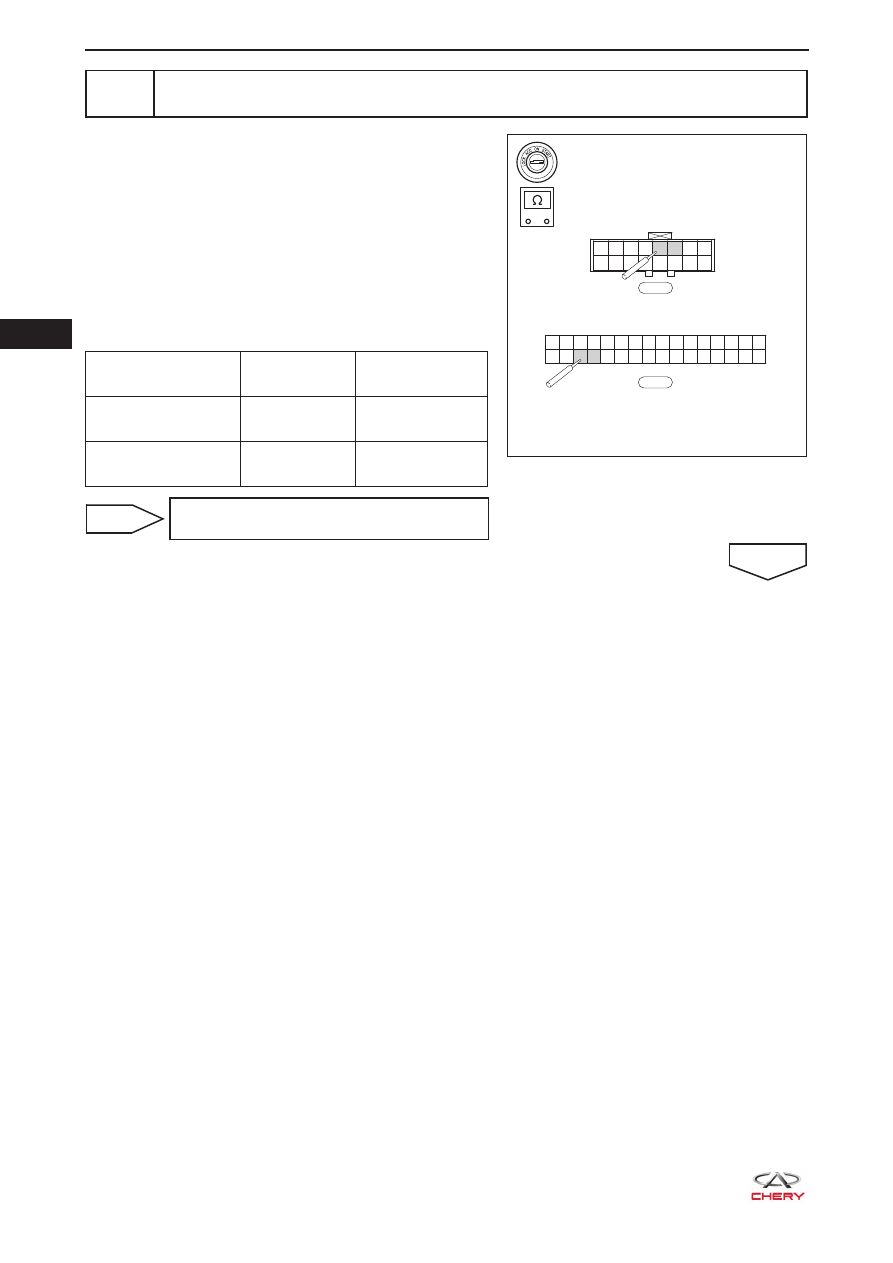

32-20

4

Проверьте жгут проводов и разъем подушки безопасности (блок управления си-
стемой SRS - разъем жгута проводов кузова)

a.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем B-055 жгута проводов кузова и

разъем B-072 блока управления системой SRS (*2).

c.  С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между контак-
тами разъема B-055 и разъемом B-072 в соответ-
ствии с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-055 (5) - B-072 (3)

Всегда

Проводимость

имеется

B-055 (6) - B-072 (4)

Всегда

Проводимость

имеется

НЕИСПРАВНОСТЬ



Замените разъем и жгут проводов па-
нели управления

OK

-

+

RT21320181

1

2

3

4

5

6

7

8

9 10 11 12 13 14 15 16

B-055

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

B-072

  32

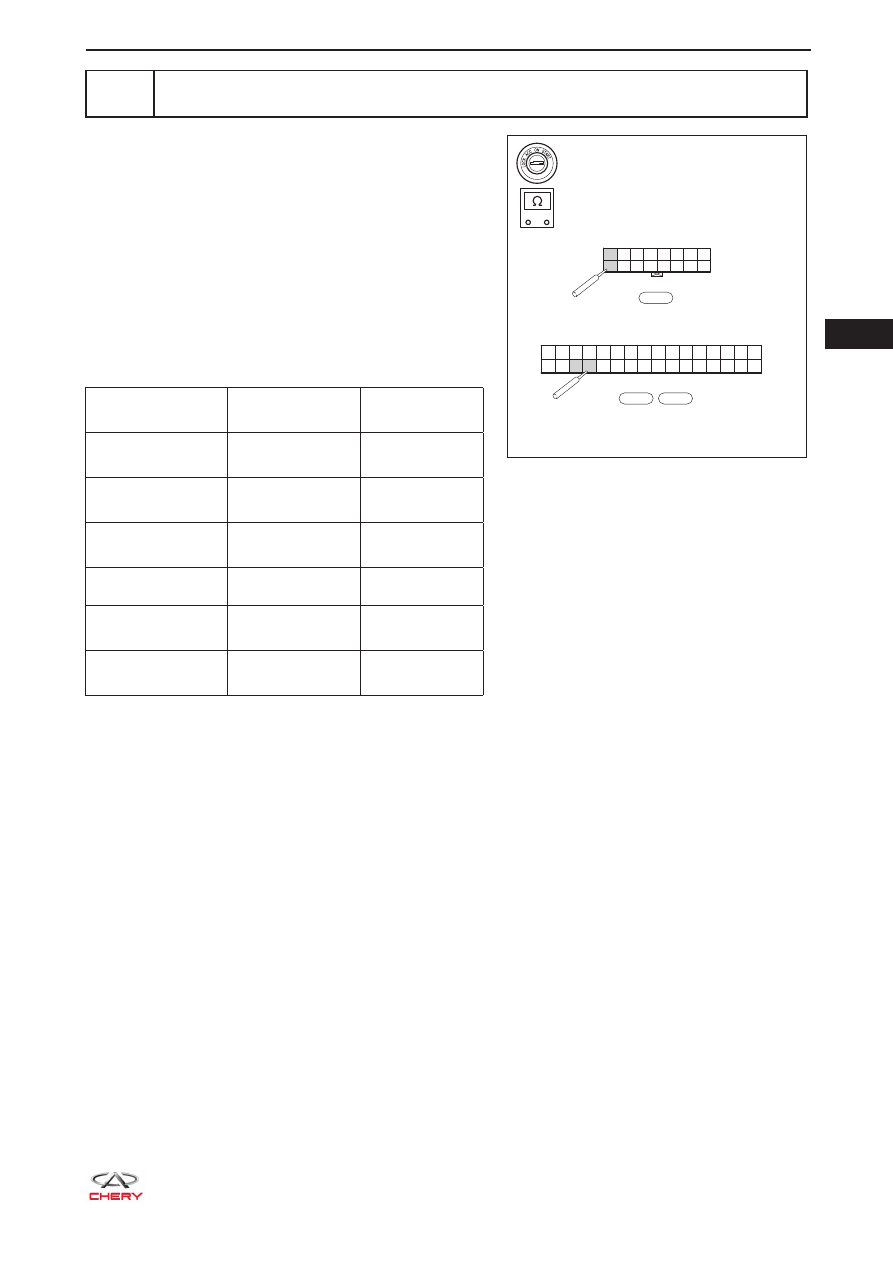

32-21

5

Проверьте жгут проводов и разъем подушки безопасности (блок управления си-
стемой SRS - разъем спирального кабеля)

a.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем I-012 жгута проводов панели

управления и разъем I-046/B-072 блока управления
системой SRS.

c.

С помощью цифрового мультиметра про-
верьте наличие электрической проводимости
между контактами разъема I-012 и разъемом
I-046/B-072 в соответствии с приведенной ниже та-
блицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

I-012 (9) - I-046/

B-072 (3)

Всегда

Проводимость

имеется

I-012 (1) - I-046/

B-072 (4)

Всегда

Проводимость

имеется

I-012 (1) - I-046/

B-072 (3)

Всегда

Проводимость

имеется

I-012 (9) - I-046/

B-072 (4)

Всегда

Проводимость

имеется

I-012 (1) - I-012 (9)

Всегда

Проводимость

имеется

I-046/B-072 (3) -

I-046/B-072 (4)

Всегда

Проводимость

имеется

-

+

RT21320190

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

I-046

I-012

B-072
