       31

31-104

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

При установке конденсатора в сборе (с ресивером/осушителем) совместите верхнюю его часть

•

с установочным отверстием кронштейна крепления верхней поперечины рамки радиатора.

При установке конденсатора в сборе (с ресивером/осушителем) совместите нижнюю его часть

•

с установочным отверстием нижней поперечины рамки радиатора.

При установке трубки для хладагента необходимо заменить уплотнительное кольцо трубки для

•

хладагента. В противном случае могут появиться утечки хладагента.

Смажьте новое уплотнительное кольцо чистым маслом для кондиционеров и установите его на

•

штуцер трубки для хладагента.

Используйте только специальное уплотнительное кольцо, поскольку оно изготовлено из специ-

•

альных материалов для систем с хладагентом R134a.

Используйте только рекомендованное масло для кондиционеров, которое применимо для ком-

•

прессора кондиционера данного автомобиля.

Выполните зарядку системы кондиционирования и проверьте отсутствие утечек хладагента.

•

  31

31-105

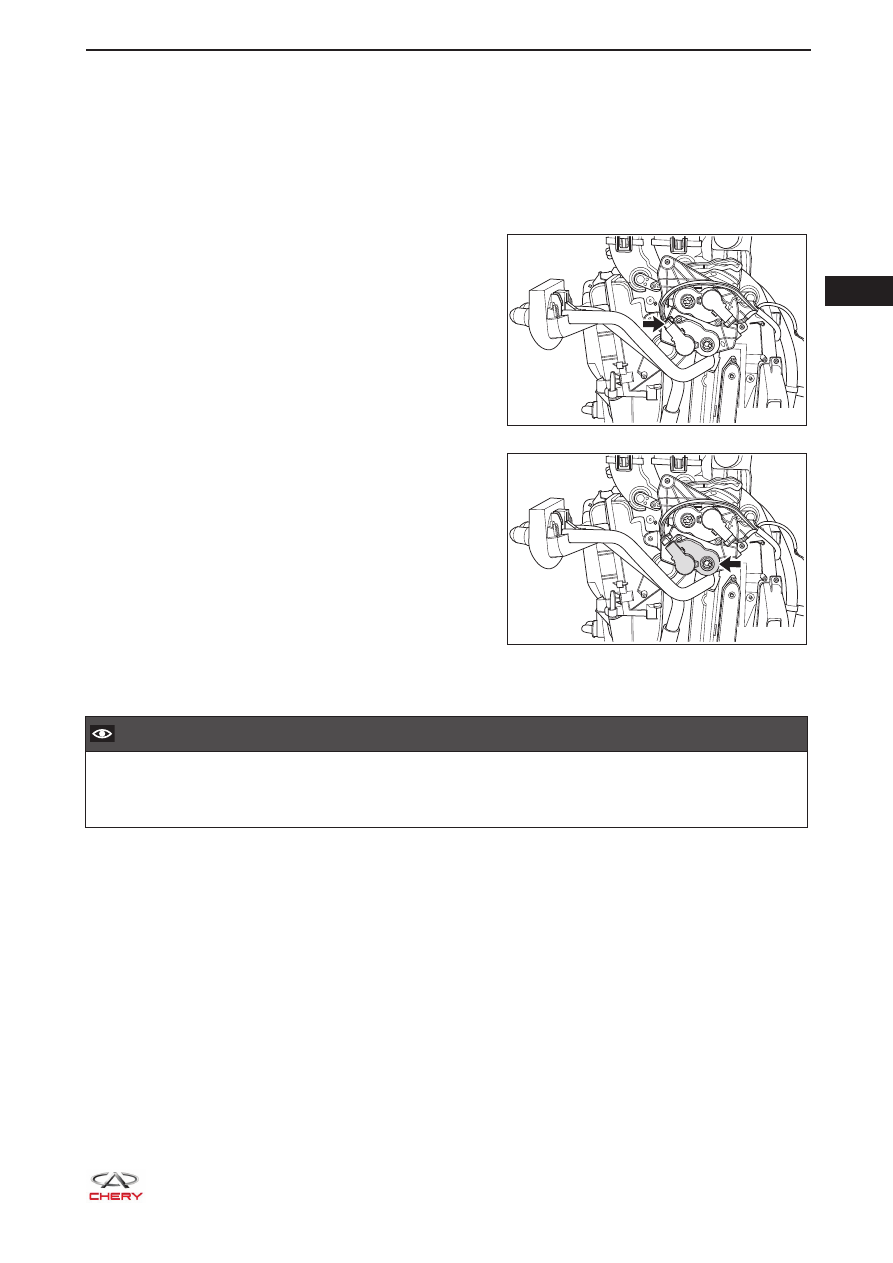

Привод заслонки смешивания (левый – автоматическая
система кондиционирования)

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите привод заслонки смешивания воздуха (левый - система кондиционирования с автома-

тическим управлением).
a.  Отсоедините разъем привода заслонки

смешивания воздуха (указан стрелкой).

b.  Отсоедините защелку крепления и снимите

привод заслонки смешивания воздуха (указан
стрелкой) с корпуса испарителя.

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

При установке нанесите небольшое количество смазки на контактную поверхность между рыча-

•

гом привода заслонки смешивания воздуха и механизмом регулировки заслонки смешивания
воздуха для обеспечения плавной работы привода.

RT21310920

RT21310930

       31

31-106

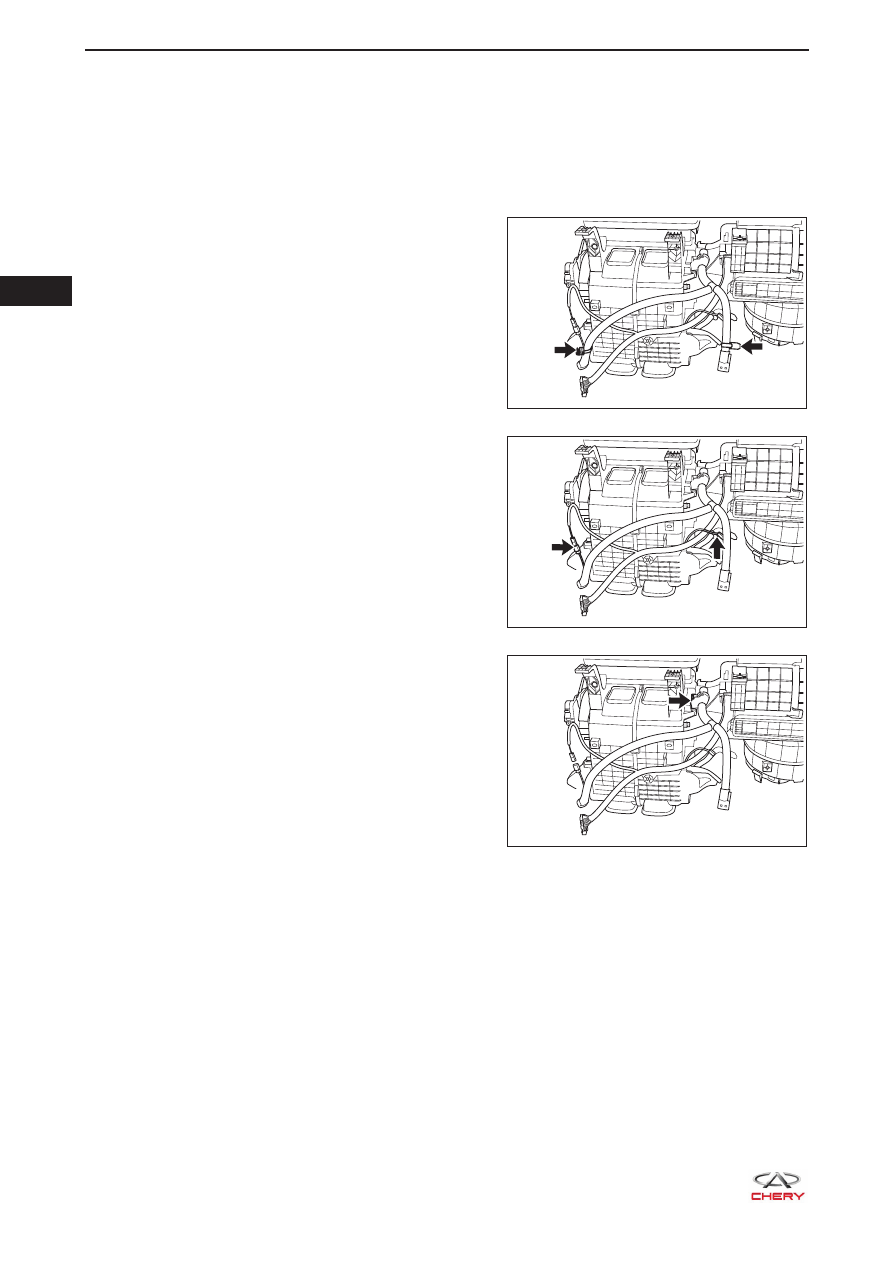

Датчик температуры воздуха в салоне (автоматическая
система кондиционирования)

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите датчик температуры воздуха в салоне (автоматическая система кондиционирования).

a.  Отсоедините хомуты жгута проводов датчика

температуры воздуха в салоне (указан
стрелкой).

b.  Отсоедините разъемы жгута проводов датчика

температуры воздуха в салоне (указаны
стрелкой).

c.  Поверните и отсоедините переходник (указан

стрелкой) между датчиком температуры воздуха
в салоне и блоком HVAC.

d.  Снимите датчик температуры воздуха в салоне.

RT21310940

RT21310950

RT21310960

  31

31-107

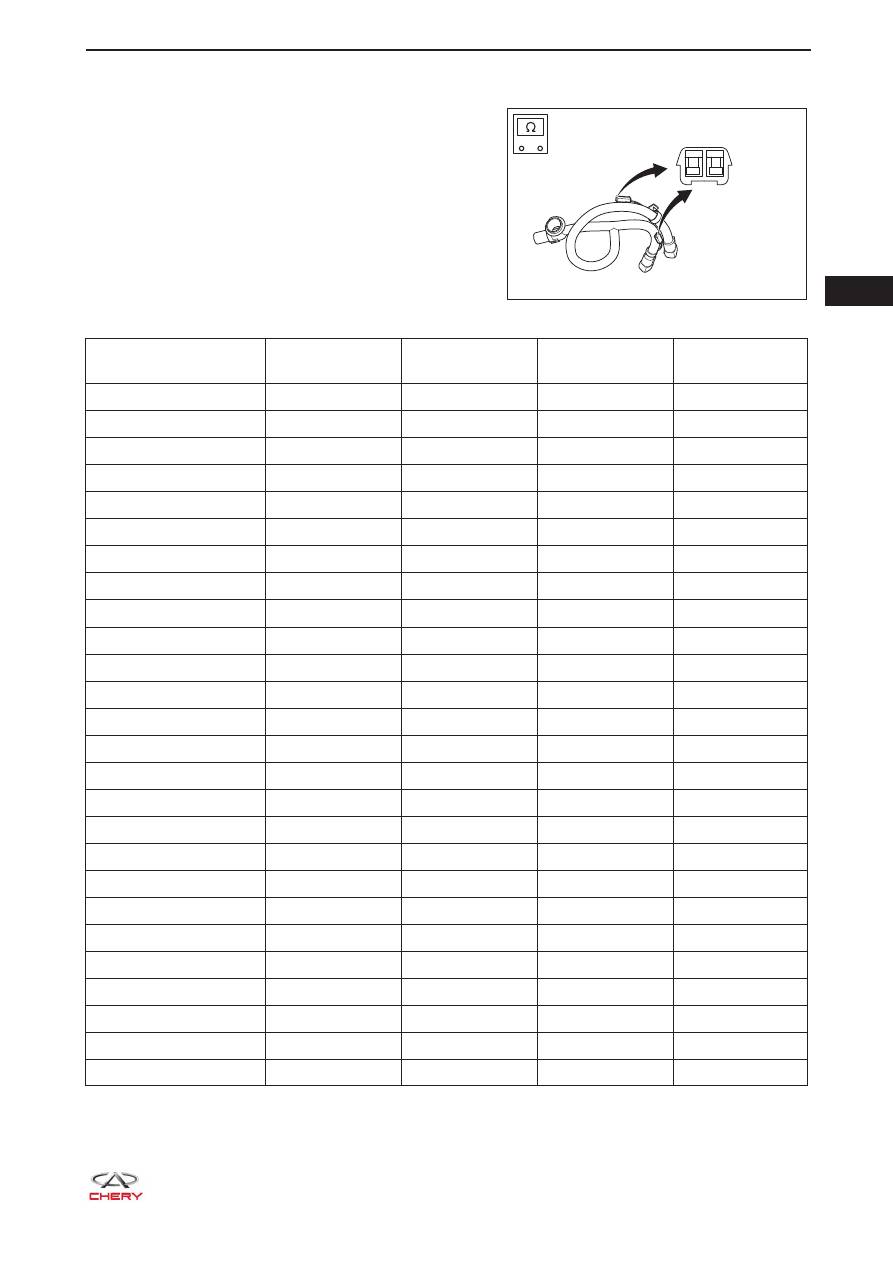

Проверка

1.  Проверьте датчик температуры воздуха в салоне.

a.  С помощью шкалы сопротивления цифрового

мультиметра измерьте величину сопротивления
датчика температуры воздуха в салоне в
соответствии с данными приведенной ниже
таблицы.



Величина сопротивления

Подключение

мультиметра

Температура

(

°C

)

Номинальная

величина (кОм)

Верхний предел

(кОм)

Нижний предел

(кОм)

Контакт 1 - контакт 2

-40

332,1

317,4

347,8

Контакт 1 - контакт 2

-35

239,9

230

250,1

Контакт 1 - контакт 2

-30

175,2

168,5

182

Контакт 1 - контакт 2

-25

130

126,4

134,7

Контакт 1 - контакт 2

-20

99,03

95,82

102,3

Контакт 1 - контакт 2

-15

74,18

71,99

76,43

Контакт 1 - контакт 2

-10

56,1

54,6

57,65

Контакт 1 - контакт 2

-5

42,82

41,78

43,88

Контакт 1 - контакт 2

0

32,97

32,24

33,7

Контакт 1 - контакт 2

5

25,59

25,1

26,08

Контакт 1 - контакт 2

10

20,02

19,68

20,35

Контакт 1 - контакт 2

15

15,77

15,55

16

Контакт 1 - контакт 2

20

12,52

12,37

12,67

Контакт 1 - контакт 2

25

10

9,9

10,1

Контакт 1 - контакт 2

30

8,047

7,949

8,144

Контакт 1 - контакт 2

35

6,517

6,424

6,61

Контакт 1 - контакт 2

40

5,31

5,225

5,397

Контакт 1 - контакт 2

45

4,353

4,274

4,433

Контакт 1 - контакт 2

50

3,588

3,516

3,661

Контакт 1 - контакт 2

55

2,974

2,909

3,04

Контакт 1 - контакт 2

60

2,477

2,419

2,537

Контакт 1 - контакт 2

65

2,074

2,021

2,127

Контакт 1 - контакт 2

70

1,744

1,697

1,792

Контакт 1 - контакт 2

75

1,474

1,432

1,517

Контакт 1 - контакт 2

80

1,25

1,213

1,289

Контакт 1 - контакт 2

85

1,065

1,032

1,1

2

1

-

+

RT21310970
