21 - ГЛАВНАЯ ПЕРЕДАЧА

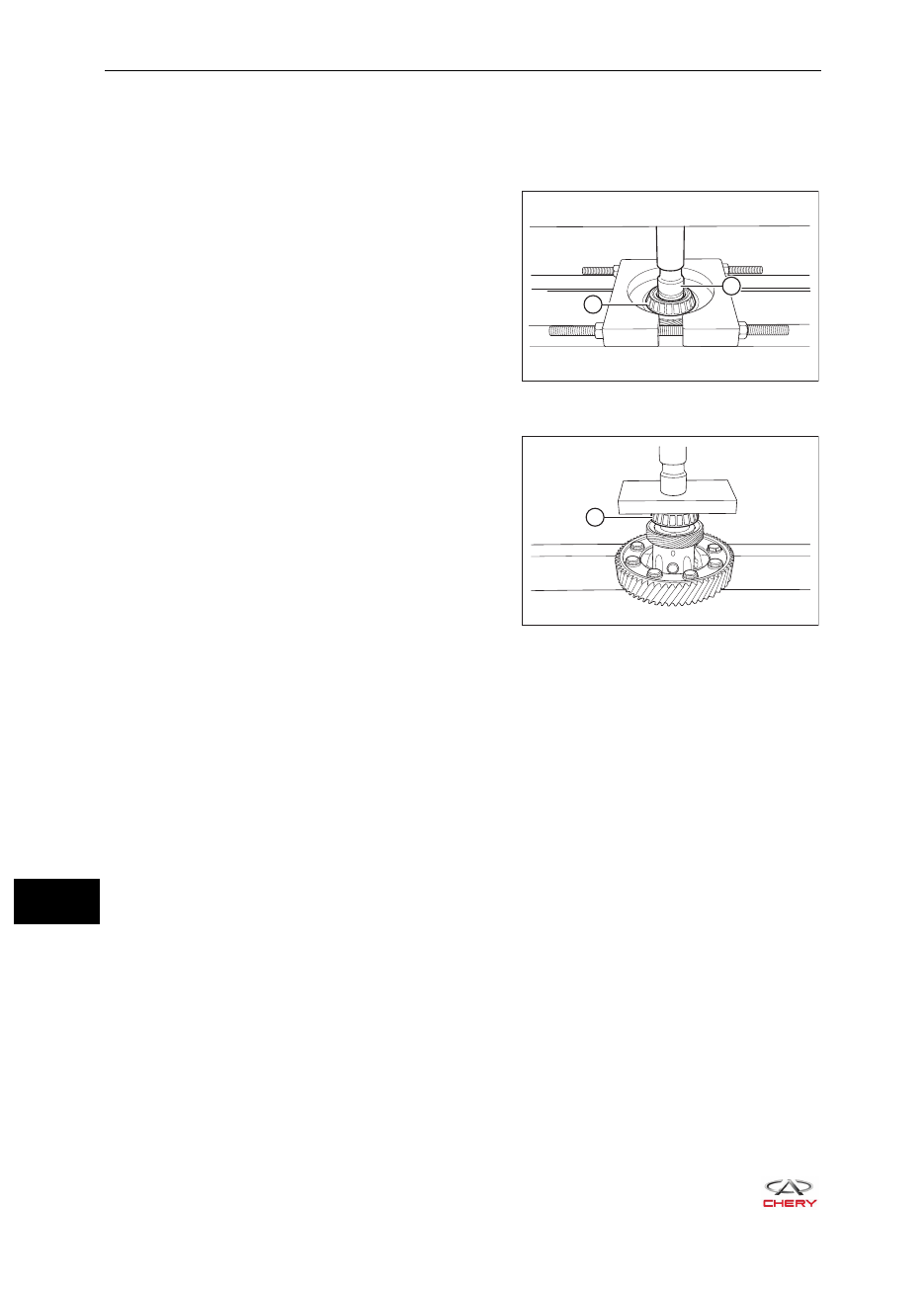

Подшипники главной передачи

Снятие

1.   Снимите главную передачу (см. с. 17-22).
2.   Снимите подшипник главной передачи.

a.   С помощью гидравлического пресса (1) спрес-

суйте подшипник (2) с корпуса дифференциала.

Установка

1.   Установите подшипник главной передачи (1).

1

2

RT21210040

1

RT21210050

21-

9

21 - ГЛАВНАЯ ПЕРЕДАЧА

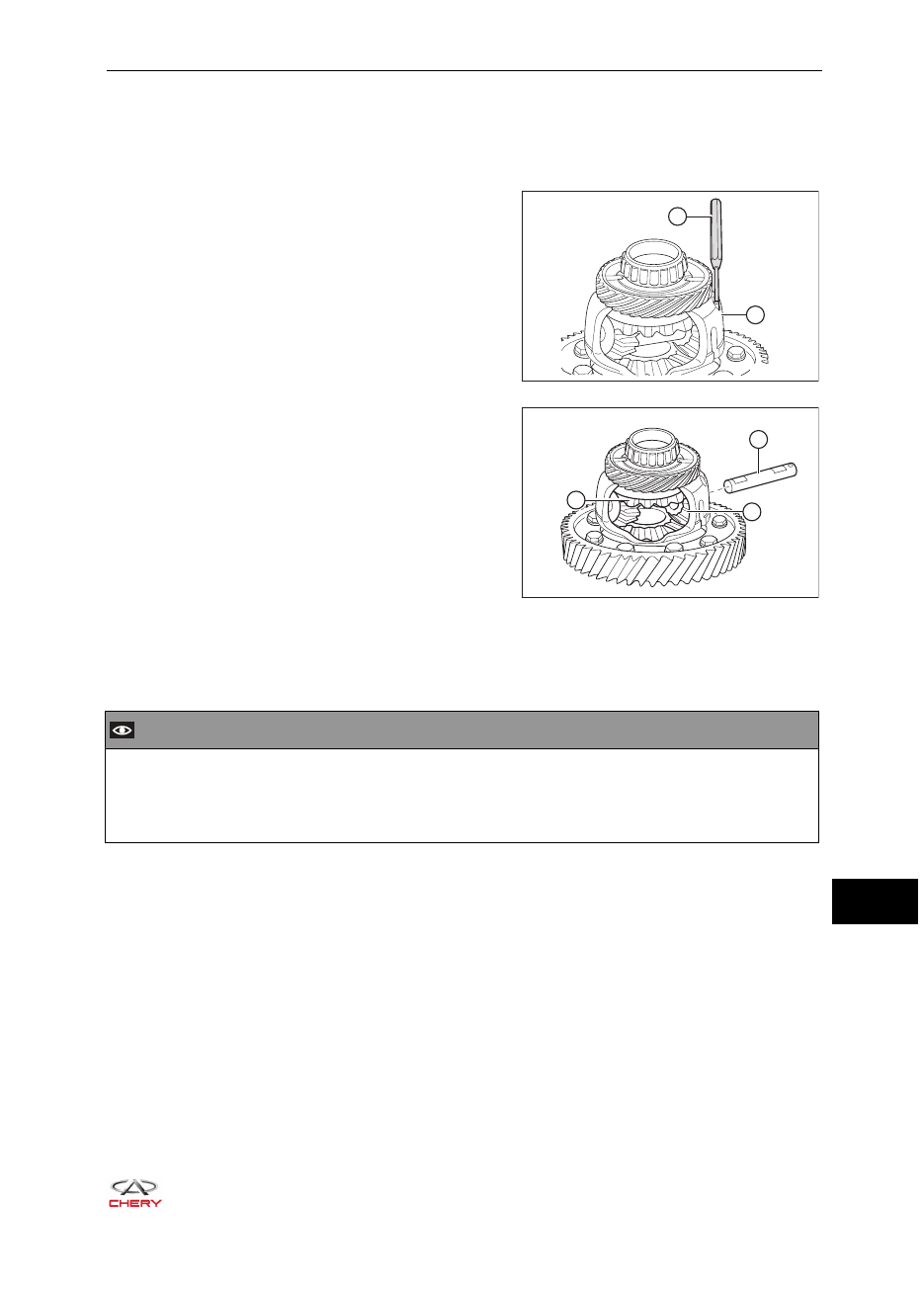

Сателлиты дифференциала

Снятие

1.  Снимите главную передачу (см. с. 17-22).
2.   Снимите сателлиты дифференциала.

a.   С помощью пробойника (1) выбейте штифт (2).

b.   Выньте из корпуса дифференциала ось сател-

литов (1), сателлиты (2) и полуосевые шестер-
ни (3).

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

После установки отрегулируйте зазоры полуосевых шестерен так, чтобы осевые зазоры обеих



•

шестерен были одинаковыми.
После запрессовки штифта оси сателлитов полуосевые шестерни и сателлиты должны вра-



•

щаться свободно.

Проверка деталей главной передачи и дифференциала

1.   Очистите все детали.
2.   Проверьте следующие детали на наличие износа:

Ведомая шестерня главной передачи



•

Упорные шайбы сателлитов



•

Полуосевые шестерни



•

Сателлиты



•

Ось сателлитов



•

Упорные шайбы полуосевых шестерен



•

2

1

RA19200060

3

2

1

RT21210070

21-

- ДЛЯ ЗАМЕТОК -

22-

1

МОСТЫ

ОБЩИЕ СВЕДЕНИЯ .......................22-3

Описание  .................................22-3

Технические характеристики ........22-5

Инструменты .............................22-6

ДИАГНОСТИКА И ПРОВЕРКА ...........22-8

Таблица признаков неисправностей
и их причин  ...............................22-8

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ ..22-9

Ступица переднего колеса ...........22-9

Снятие ............................................. 22-9

Установка ...................................... 22-11

Поворотный кулак переднего
колеса .................................... 22-12

Снятие ........................................... 22-12

Установка ...................................... 22-13

Лонжерон передней подвески .... 22-14

Снятие ........................................... 22-14

Установка ...................................... 22-16

Поперечина передней подвески  . 22-17

Снятие ........................................... 22-17

Установка ...................................... 22-18

Ступица заднего колеса
с подшипником в сборе ............. 22-19

Снятие ........................................... 22-19

Установка ...................................... 22-19

Поперечина задней подвески ..... 22-20

Снятие ........................................... 22-20

Установка ...................................... 22-21
