Chery Tiggo 5 (T21). Руководство по ремонту - часть 246

20-

8

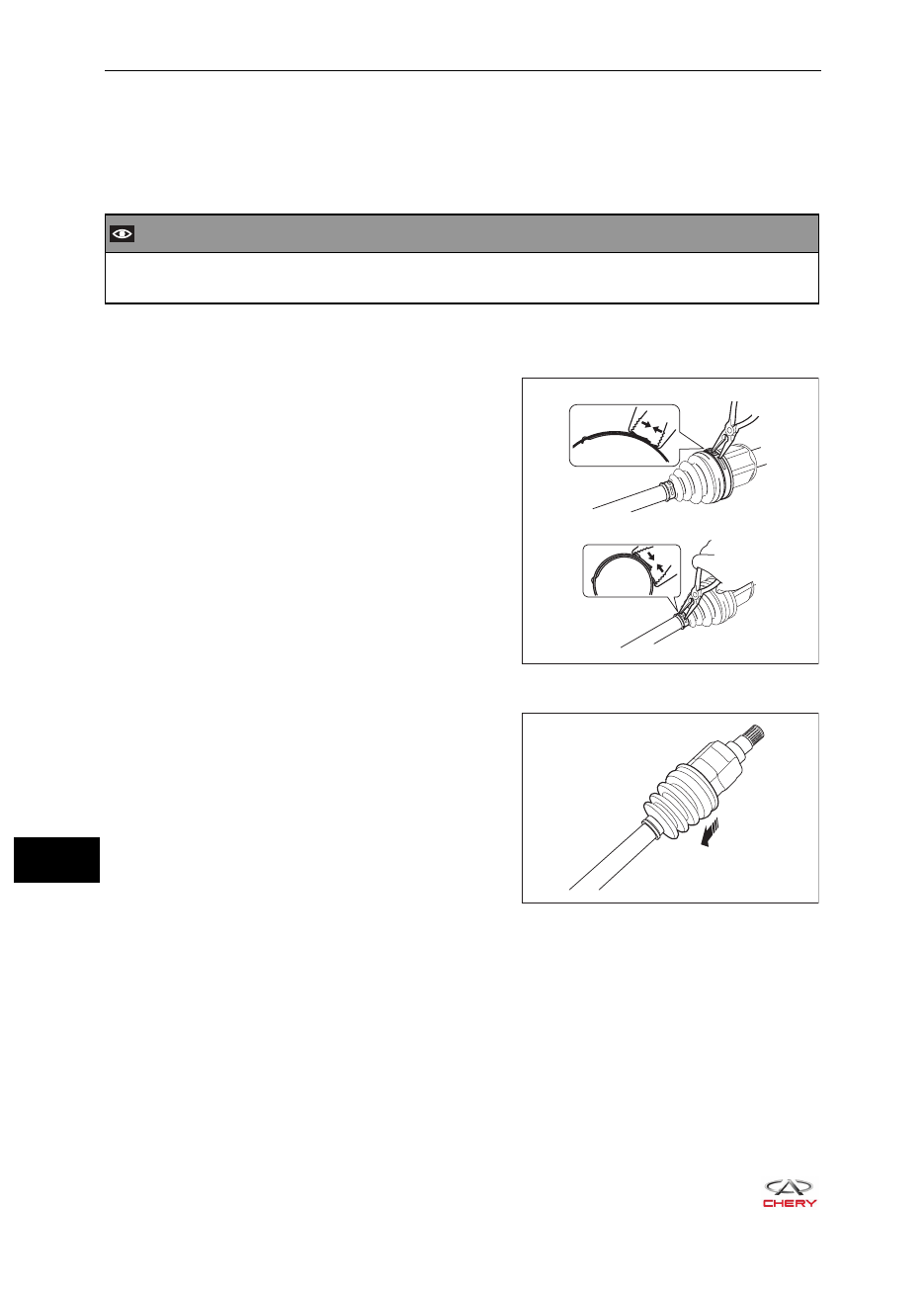

20 - ВАЛ ПРИВОДА КОЛЕСА

Внутренний шарнир

Разборка

К СВЕДЕНИЮ:
Процедуры разборки и сборки левого и правого вала привода колеса одинаковы.

 ВНИМАНИЕ

НЕ наносите установочные метки на поверхность вращения корпуса.



•

Будьте осторожны, чтобы не повредить грязезащитный чехол шарнира.



•

1.    Снимите вал привода колеса (см. с. 20-5).
2.   Снимите хомут чехла внутреннего шарнира.

a.   С помощью остроносых плоскогубцев снимите

хомуты крепления чехла внутреннего шарнира.

3.   Снимите корпус внутреннего шарнира.

a.   Сдвиньте чехол с корпуса внутреннего шарни-

ра в направлении стрелки.

RT21200040

RT21200051

20-

9

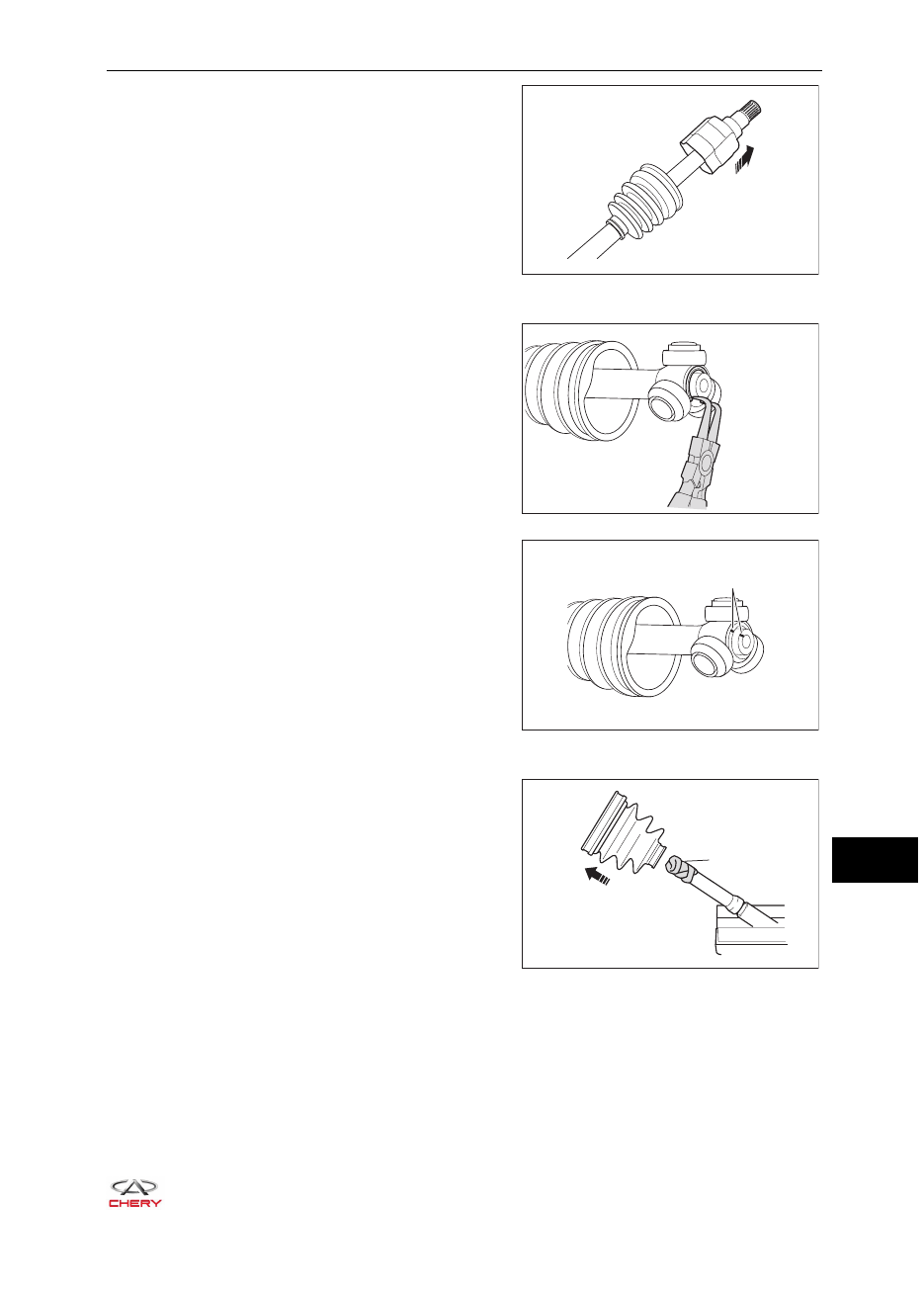

20 - ВАЛ ПРИВОДА КОЛЕСА

b.   Снимите корпус внутреннего шарнира в на-

правлении стрелки и положите корпус на
чистую ткань.

4.   Снимите ступицу шарнира.

a.   С помощью съемника пружинных колец сними-

те пружинное установочное кольцо.

b.   Нанесите на крестовину с тремя шипами и вал

привода монтажные метки и снимите кресто-
вину.

5.   Снимите чехол.

a.   Оберните шлицы вала привода лентой и сни-

мите защитный чехол.

Проверка

1.   Проверьте состояние шлицев вала привода. Если шлицы деформированы или повреждены, за-

мените вал.

2.   Убедитесь в исправном состоянии защитного чехла. Если на чехле имеются трещины или раз-

рывы, замените чехол новым.

3.   Проверьте установочное кольцо крестовины на наличие деформации. Если установочное коль-

цо деформировано, замените его новым кольцом.

RT21200050

RT21200060

Matchmark

RT21200070

RT21200080

Метки

Защитная лента

20-

10

20 - ВАЛ ПРИВОДА КОЛЕСА

Сборка

 ВНИМАНИЕ

При сборке заложите консистентную смазку.



•

Будьте осторожны, чтобы не повредить защитный чехол.



•

Операции по сборке выполняются в последовательности, обратной разборке.

20-

11

20 - ВАЛ ПРИВОДА КОЛЕСА

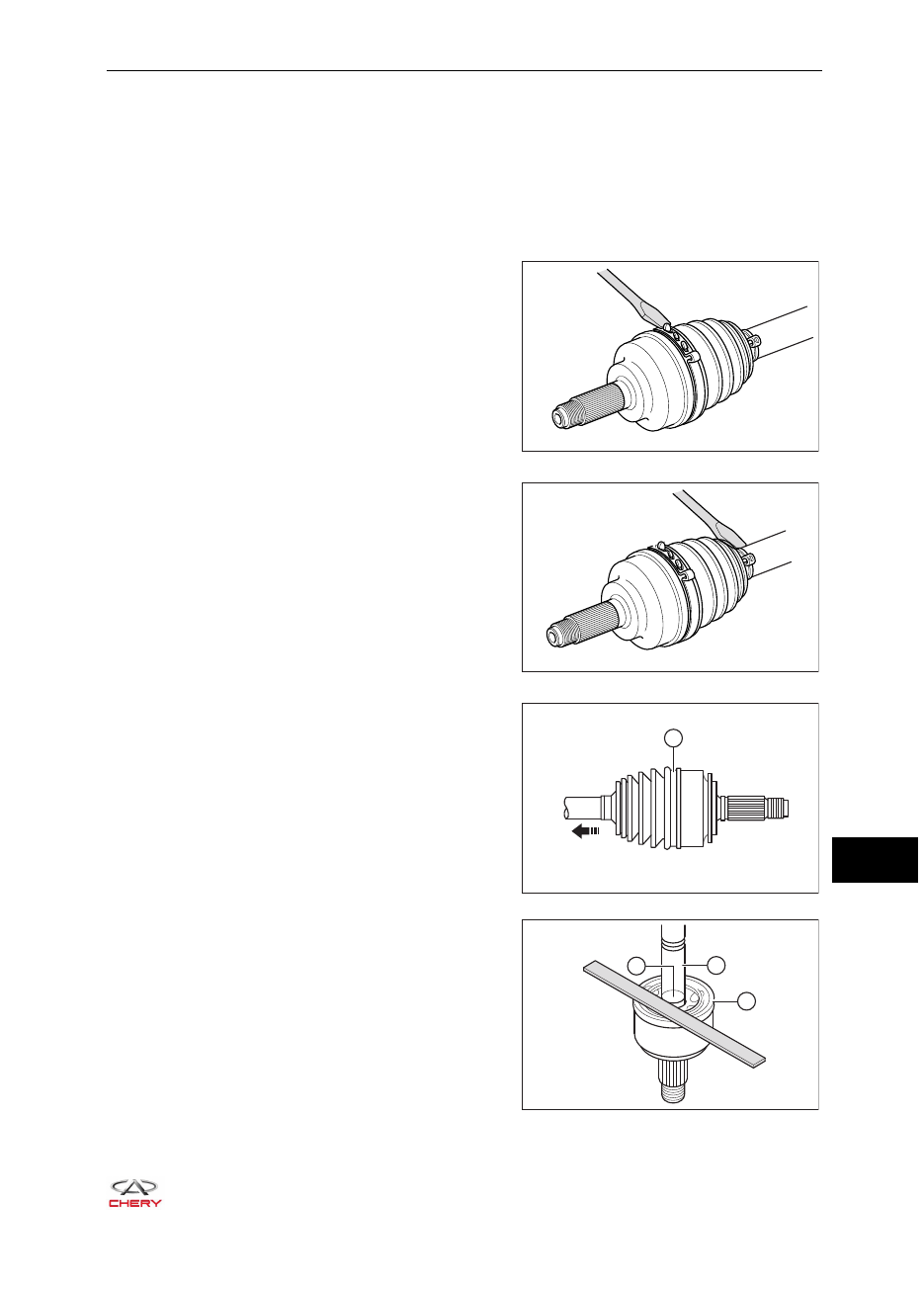

Наружный шарнир

Разборка

К СВЕДЕНИЮ:
Процедуры разборки и сборки левого и правого вала привода колеса одинаковы.

1.    Снимите вал привода колеса (см. с. 20-5).
2.   Снимите наружный хомут чехла наружного шарнира.

a.   С помощью плоской отвертки отогните фик-

сатор наружного хомута защитного чехла и
снимите хомут.

3.   Снимите внутренний хомут чехла наружного шар-

нира.

a.   С помощью плоской отвертки отогните фик-

сатор внутреннего хомута защитного чехла и
снимите хомут.

4.   Снимите корпус наружного шарнира.

a.   Сдвиньте чехол (1) с корпуса наружного

шарнира на вал привода, перемещая чехол в
направлении стрелки.

b.   Нанесите монтажную метку (1) на вал привода

(2) на уровне плоскости торца корпуса шарни-
ра (3).

RT21200090

RT21200100

1

RT21200110

2

3

1

RT21200120
